Купить книгу по ремонту и эксплуатации Land Rover Discovery 3 2004-2009 цветные электросхемы

Книга Land Rover Discovery 3 2004-2009 бензин, дизель, цветные электросхемы. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата

Увеличить обложку

Артикул: 3964 - назовите при заказе по телефону
Издательство: Легион-Aвтодата
ISBN: 978-5-88850-457-4
Число страниц: 666
Формат: А4
Переплет: Мягкий
Год выпуска: 2004-09
V бенз дв: 4.4
V диз дв: 2.7

Цена в интернет-магазине: 1 980 руб.

Книга Ленд Ровер Дискавери 3 2004-2009 с бензиновым V8 4.4 и дизельным TDV6 2.7 двигателями. Цветные электросхемы, полезные ссылки. Руководство по ремонту, устройству и техническому обслуживанию автомобиля.

В руководстве дается пошаговое описание процедур по эксплуатации, ремонту и техническому обслуживанию автомобилей Land Rover Discovery III 2004 2009 гг. выпуска, оборудованных бензиновым V8 (4,4 л) и дизельным TDV6 (2,7 л) двигателями.

Издание содержит руководство по эксплуатации, подробные сведения по техническому обслуживанию автомобиля, ремонту и регулировке элементов систем двигателя (в т.ч. системы поддержания скорости, системы впрыска топлива бензинового двигателя, топливной системы Common Rail дизельного двигателя), АКПП, системы полного привода, элементов тормозной системы, включая ABS (антиблокировочную систему тормозов), DSC (систему курсовой устойчивости), ETC (противобуксовочную систему), HDC (систему помощи при спуске), рулевого управления, подвески (включая систему "Terrain Response", систему управления высотой расположения кузова и систему контроля давления в шинах).

Приведены инструкции по использованию самодиагностики системы управления двигателем, АКПП, ABS, DSC, ETC, стояночной тормозной системы, системы полного привода, пневматической подвески, системы "Terrain Response" и системы контроля давления в шинах, систем кондиционирования и системы SRS.

Книга предназначена для автовладельцев, персонала СТО и ремонтных мастерских.

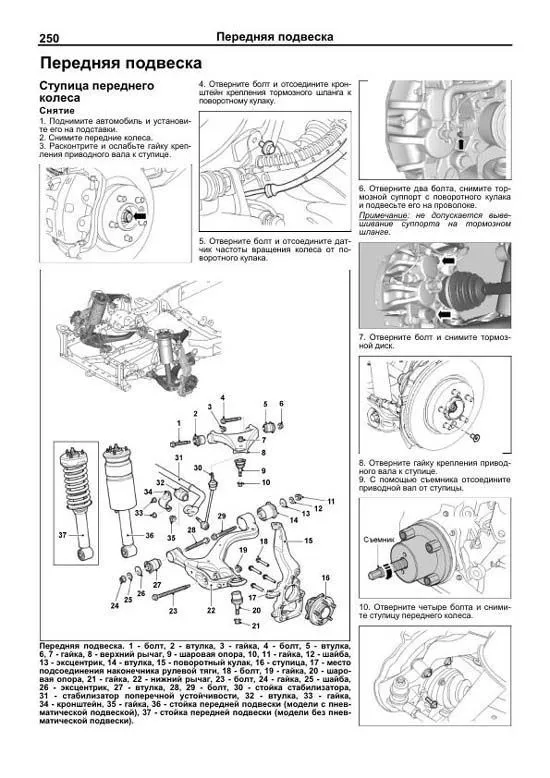

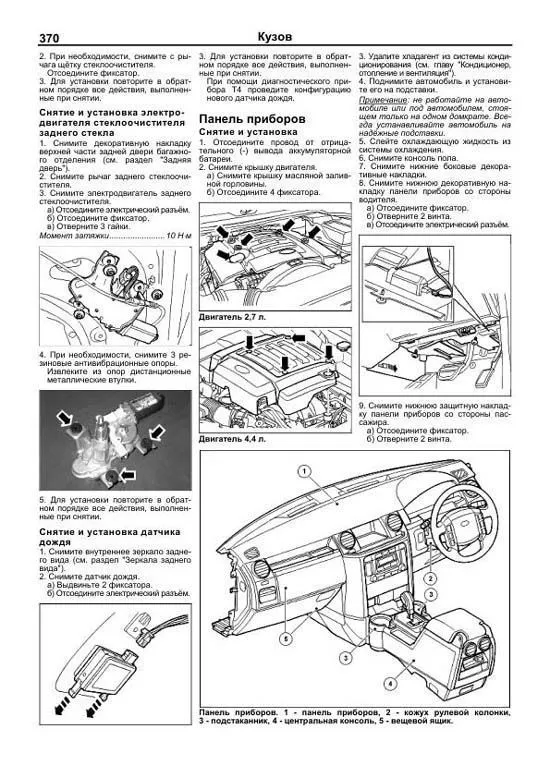

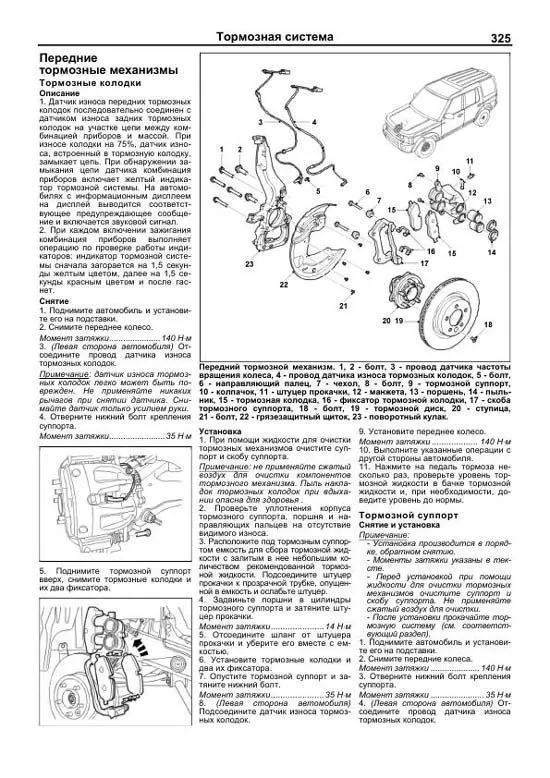

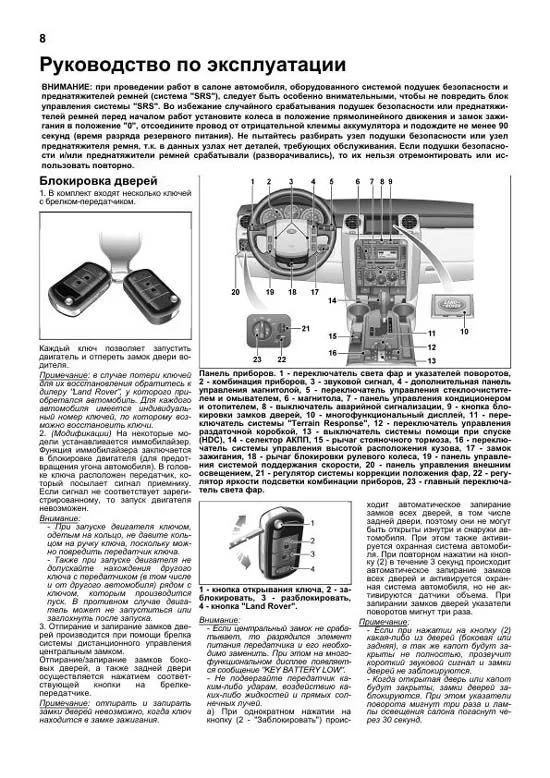

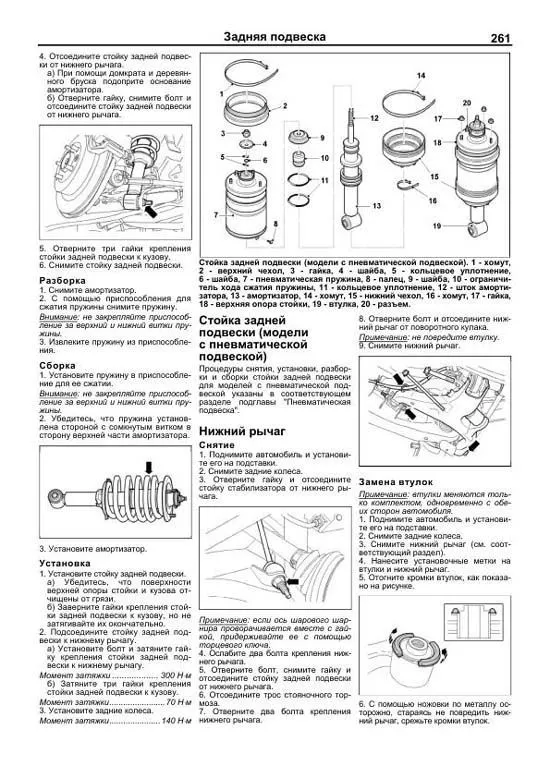

Скачать бесплатно PDF страницы книги по ремонту и обслуживанию Land Rover Discovery 3 2004-2009 бензин, дизель, цветные электросхемы

Купить книгу по ремонту и эксплуатации автомобиля Land Rover Discovery 3 2004-2009 с бензиновыми V8 4.4 и дизельными TDV6 2.7 двигателями, цветные электросхемы Вы можете в нашем интернет-магазине с доставкой Почтой России или курьером по Москве.

Посмотреть содержание

Идентификация	3
Идентификационный номер автомобиля	3
Расположение номеров агрегатов	4
Технические характеристики двигателей, устанавливавшихся на Land Rover Discovery III	5
Сокращения	6
Общие инструкции по ремонту	6
Точки установки гаражного домкрата и лап подъемника	6
Основные параметры автомобиля	7
Руководство по эксплуатации	8
Блокировка дверей	8
Противоугонная система	10
Одометр и счетчик пробега	10
Тахометр	11
Указатель количества топлива	11
Указатель температуры охлаждающей жидкости	11
Индикатор низкого уровня топлива	11
Индикаторы комбинации приборов	12
Часы	13
Многофункциональный дисплей	14
Стеклоподъемники	15
Световая сигнализация на автомобиле	15
Адаптивная система света фар (AFS)	16
Регулировка положения фар (модели с ксеноном)	17
Система коррекции положения фар	17
Регулировка яркости подсветки комбинации приборов	17
Внутреннее освещение салона автомобиля	17
Капот	17
Лючок топливно-заливной горловины	18
Управление стеклоочистителями и омывателями	18
Регулировка положения рулевого колеса	19
Управление зеркалами	19
Передние сиденья	20
Задние сиденья второго ряда	21
Задние сиденья третьего ряда (7-ми местные модели)	22
Обогреватель сидений	22
Система индивидуальных настроек	23
Ремни безопасности	23
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS	24
Розетки для подключения дополнительных устройств	25
Холодильник	25
Люк	26
Управление отопителем и кондиционером	26
Магнитола - основные моменты эксплуатации	27
Система помощи при парковке	32
Система поддержания скорости	33
Управление автомобилем с АКПП	33
Антиблокировочная система тормозов (ABS)	34
Система экстренного торможения (EВА)	34
Система распределения тормозных усилий (EBD)	34
Стояночный тормоз	34
Система курсовой устойчивости (DSC) и противобуксовочная система (ЕTC)	35
Особенности трансмиссии моделей 4WD	36
Система контроля давления в шинах (модификации)	37
Система управления высотой расположения кузова	38
Система помощи при спуске (HDC)	39
Система "Terrain Response"	41
Советы по вождению в различных условиях	42
Буксировка автомобиля	43
Буксировка прицепа	43
Запуск двигателя	44
Неисправности двигателя во время движения	46
Запасное колесо, домкрат и инструменты	46
Поддомкрачивание автомобиля	47
Замена колеса	48
Замена на "докатку"	49
Рекомендации по выбору шин	49
Проверка давления и состояния шин	50
Замена шин	50
Особенности эксплуатации алюминиевых дисков	51
Замена дисков колес	51
Индикаторы износа накладок тормозных колодок	51
Каталитический нейтрализатор и система выпуска	51
Проверка и замена предохранителей	51
Замена ламп	53
Техническое обслуживание и общие проверки и регулировки	57
Интервалы обслуживания	57
Правила выполнения работ в моторном отсеке	58
Моторное масло и фильтр	59
Охлаждающая жидкость	61
Воздушный фильтр	63
Салонный фильтр	63
Топливный фильтр (дизельный двигатель)	64
Удаление воды из топливного фильтра (дизельный двигатель)	64
Удаление воздуха из топливопроводов (дизельный двигатель)	64
Проверка состояния аккумуляторной батареи	65
Свечи зажигания (бензиновый двигатель)	67
Проверка давления конца такта сжатия (бензиновый двигатель)	67
Проверка угла опережения зажигания (бензиновый двигатель)	68
Проверка частоты вращения холостого хода	68
Ремень привода навесных агрегатов	68
Проверка и замена тормозных колодок	69
Проверка уровня рабочей жидкости в АКПП	69
Замена рабочей жидкости АКПП	70
Замена масла в переднем редукторе	70
Замена масла в заднем редукторе	70
Замена масла в раздаточной коробке	71
Проверка уровня тормозной жидкости	71
Проверка уровня рабочей жидкости усилителя рулевого управления	71
Двигатель 4,4 л. Механическая часть	72
Ремень привода вспомогательных агрегатов	72
Шкив ремня привода вспомогательных агрегатов двигателя	72
Натяжитель ремня привода вспомогательных агрегатов двигателя	72
Шкив и передний сальник коленчатого вала	72
Задний сальник коленчатого вала	73
Крышка головки блока цилиндров	74
Проверка и регулировка тепловых зазоров в приводе клапанов	75
Двигатель в сборе	75
Цепь привода ГРМ	79
Головка блока цилиндров	83
Корпус коренных подшипников коленчатого вала	85
Двигатель 4,4 л. Система охлаждения	91
Проверка охлаждающей жидкости	91
Замена охлаждающей жидкости	91
Проверки на автомобиле	91
Расширительный бачок	93
Кожух вентилятора системы охлаждения	94
Вентилятор системы охлаждения	94
Датчик низкого уровня охлаждающей жидкости	94
Радиатор	95
Термостат	96
Насос охлаждающей жидкости	96
Двигатель 4,4 л. Система смазки	97
Моторное масло и фильтр	97
Маслоохладитель	97
Масляный поддон	97
Масляный насос	98
Двигатель 4,4 л. Система впрыска топлива	99
Меры предосторожности при работе с топливной системой	99
Электронный блок управления двигателем	99
Система диагностирования	99
Выводы электронного блока управления двигателем	108
Топливная система	110
Проверка давления топлива в системе	110
Снижение давления в топливной системе	111
Заливная горловина топливного бака	111
Топливный бак	111
Топливные форсунки	113
Топливный коллектор	114
Система электронного управления	115
Датчик температуры ОЖ	115
Датчик положения коленчатого вала	115
Датчик положения распределительного вала	115
Сменный элемент воздушного фильтра	116
Датчик положения педали акселератора	116
Датчик температуры топлива	117
Датчик давления масла	117
Датчик массового расхода воздуха	117
Датчик абсолютного давления во впускном коллекторе	117
Подогреваемый кислородный датчик после каталитического нейтрализатора	118
Подогреваемый кислородный датчик до каталитического нейтрализатора	119
Датчик температуры масла	119
Клапан системы VVT	120
Датчик детонации	120
Корпус дроссельной заслонки	120
Система снижения токсичности	120
Клапан рециркуляции отработавших газов	120
Клапан системы принудительной вентиляции картера	120
Аккумулятор паров топлива	110
Проверка герметичности системы улавливания паров топлива	121
Клапан продувки аккумулятора паров топлива	121
Вентиляционный фильтр аккумулятора паров топлива	121
Насос проверки герметичности системы	122
Воздушный фильтр насоса проверки герметичности системы	122
Система зажигания	122
Двигатель 4,4 л. Система выпуска	123
Система выпуска отработавших газов	123
Каталитический нейтрализатор	124
Глушитель	124
Двигатель 4,4 л. Система запуска и зарядки	125
Стартер	125
Втягивающее реле стартера	125
Генератор	126
Двигатель 2,7 л. Механическая часть	127
Ремень привода навесных агрегатов	127
Шкив ремня привода навесных агрегатов	127
Натяжитель ремня привода навесных агрегатов	127
Передний сальник коленчатого вала	127
Задний сальник коленчатого вала с держателем сальника	128
Крышка левой головки блока цилиндров	129
Крышка правой головки блока цилиндров	130
Проверка и регулировка тепловых зазоров в приводе клапанов	131
Двигатель в сборе	131
Ремень привода ГРМ	135
Распределительные валы	137
Головка блока цилиндров	139
Передний сальник распределительного вала	141
Задний сальник распределительного вала	141
Маховик (МКПП) или пластина привода гидротрансформатора (АКПП)	143
Расширитель масляного поддона	143
Двигатель 2,7 л. Система охлаждения	146
Проверка охлаждающей жидкости	146
Замена охлаждающей жидкости	146
Проверки на автомобиле	146
Расширительный бачок	149
Датчик низкого уровня охлаждающей жидкости	150
Кожух вентилятора	150
Вентилятор системы охлаждения	150
Радиатор	151
Корпус термостата	152
Термостат	153
Насос охлаждающей жидкости	153
Двигатель 2,7 e. Система смазки	154
Моторное масло и фильтр	154
Маслоохладитель	154
Масляный насос	154
Масляный поддон	155
Маслоуспокоитель и маслоприемник	155
Двигатель 2,7 e. Топливная система	156
Меры предосторожности при работе с топливной системой	156
Прокачка контура низкого давления топливной системы	156
Проверка давления топлива	157
Удаление воды из топливного фильтра	157
Топливный бак	157
Заливная горловина топливного бака	159
ТНВД (модели до 2007 г.)	160
ТНВД (модели с 2007 г.)	162
Поперечный топливный аккумулятор	163
Топливные форсунки	165
Двигатель 2,7 e. Электронная система управления двигателем	168
Электронный блок управления двигателем	168
Вентилятор охлаждения электронного блока управления двигателем	168
Система диагностирования	170
Выводы электронного блока управления двигателем	185
Система электронного управления	188
Датчик температуры ОЖ	188
Датчик положения коленчатого вала	188
Датчик положения распределительного вала	188
Сменный элемент воздушного фильтра	189
Датчик положения педали акселератора	189
Датчик температуры топлива	189
Датчик температуры воздуха на впуске	189
Датчик массового расхода воздуха	189
Датчик абсолютного давления во впускном коллекторе	191
Датчик давления масла	191
Датчик температуры отработавших газов	191
Корпус дроссельной заслонки	192
Свечи накаливания	192
Электронный блок управления свечами накаливания	192
Реле свечей накаливания	192
Двигатель 2,7 e. Система выпуска	193
Система выпуска отработавших газов	193
Сажевый фильтр	193
Глушитель (модели с сажевым фильтром)	194
Глушитель (модели без сажевого фильтра)	195
Двигатель 2,7 e. Система турбонаддува	196
Двигатель 2,7 e. Система запуска и зарядки	199
Стартер	199
Генератор	199
Автоматическая коробка передач	201
Проверка уровня рабочей жидкости в АКПП	201
Замена рабочей жидкости АКПП	201
Диагностика	201
Масляный поддон	206
Блок электромагнитных клапанов и электронный блок управления АКПП	206
Охладитель рабочей жидкости	209
Селектор АКПП	209
Трос управления АКПП	210
Коробка передач	211
Снятие и установка (модели с двигателем 2,7 л)	211
Снятие и установка (модели с двигателем 4,4 л)	214
Сальник первичного вала	216
Сальник вторичного вала	217
Сальник вала управления АКПП	217
Снятие и установка опоры коробки передач	217
Раздаточная коробка	218
Замена масла	218
Раздаточная коробка в сборе	218
Датчик повышенной/ пониженной передачи в раздаточной коробке	223
Соленоид механизма управления муфтой раздаточной коробки	223
Электродвигатель механизма управления раздаточной коробкой	224
Электронный блок управления раздаточной коробкой	224
Диагностика	224
Карданный вал	231
Передний редуктор	233
Описание	233
Замена масла	233
Замена сальников редуктора	233
Снятие	233
Установка	235
Втулка редуктора	235
Втулка кронштейна крепления переднего редуктора	236
Удлинитель картера редуктора	236
Задний редуктор	237
Описание	237
Замена масла	237
Замена сальников редуктора	237
Снятие и установка	237
Передняя втулка	239
Задняя втулка	240
Электродвигатель блокировки дифференциала	240
Датчик температура масла заднего редуктора	241
Электронный блок управления блокировкой заднего дифференциала	241
Диагностика	241
Приводные валы	244
Передние приводные валы	244
Задние приводные валы	246
Подвеска	248
Предварительные процедуры	248
Проверка типа шин и давление в шинах	248
Проверка и регулировка углов установки передних колес	248
Проверка углов поворота колес	248
Проверка и регулировка развала	249
Проверка поперечного наклона оси поворота	249
Проверка и регулировка продольного наклона оси поворота	249
Проверка и регулировка схождения	249
Проверка и регулировка углов установки задних колес	249
Проверка и регулировка развала	249
Регулировка схождения	249
Передняя подвеска	250
Ступица переднего колеса	250
Поворотный кулак	251
Стойка передней подвески (модели без пневматической подвески)	252
Стойка передней подвески (модели с пневматической подвеской)	252
Нижний рычаг	253
Верхний рычаг	254
Стабилизатор поперечной устойчивости	256
Задняя подвеска	257
Ступица заднего колеса	257
Кулак заднего колеса	258
Стойка задней подвески (модели без пневматической подвески)	260
Стойка задней подвески (модели с пневматической подвеской)	261
Нижний рычаг	261
Верхний рычаг	262
Тяга регулировки схождения	263
Стабилизатор поперечной устойчивости	264
Пневматическая подвеска	265
Система "Terrain Response"	265
Проверки и регулировки	265
Снятие и установка воздушного фильтра пневматической подвески	267
Компрессор пневматической подвески	268
Осушитель компрессора пневматической подвески	268
Глушитель пневматической подвески	268
Воздушный ресивер пневматической подвески	269
Стойка передней подвески	269
Стойка задней подвески	271
Электронная часть пневматической подвески	273
Блок электромагнитных клапанов воздушного ресивера	273
Блок электромагнитных клапанов передней пневматической подвески	274
Блок электромагнитных клапанов задней пневматической подвески	274
Электронный блок управления пневматической подвеской	274
Датчик высоты расположения кузова	275
Датчик давления воздуха в системе пневматической подвески	275
Диагностика	275
Система контроля давления в шинах	287
Описание	287
Электронный блок управления контроля давления в шинах	287
Идентификация колес	287
Идентификация запасного колеса	288
Работа системы	288
Антенна (инициатор)	288
Датчик давления в шине	289
Выключатель системы контроля давления в шинах	289
Индикаторы комбинации приборов	290
Входные и выходные сигналы электронного блока управления системы контроля давления в шинах	292
Сигналы шины CAN (контролер сетевых коммуникаций)	292
Выходящие сообщения	292
Входящие сообщения	292
Диагностика	292
Рулевое управление	296
Проверка уровня рабочей жидкости гидроусилителя рулевого управления	296
Прокачка гидроусилителя рулевого управления	296
Промывка гидроусилителя рулевого управления	296
Проверка давления в системе гидроусилителя (модели с двигателем 2,7 л)	297
Проверка давления в системе гидроусилителя (модели с двигателем 4,4 л)	297
Бачок рабочей жидкости гидроусилителя	298
Рулевое колесо	299
Рулевая колонка	300
Снятие	300
Установка	303
Снятие и установка промежуточного вала рулевой колонки	304
Нижний вал рулевой колонки	304
Снятие и установка цилиндра и контактной группы замка зажигания	305
Снятие и установка левого комбинированного переключателя	306
Снятие и установка правого комбинированного переключателя	306
Рулевой механизм	307
Насос гидроусилителя рулевого управления	310
Охладитель рабочей жидкости гидроусилителя	314
Диагностика	315
Тормозная система	317
Проверка уровня тормозной жидкости	317
Прокачка тормозной системы	317
Проверка осевого биения тормозного диска	318
Бачок тормозной жидкости	319
Педаль тормоза	320
Главный тормозной цилиндр	321
Вакуумный усилитель тормозов	321
Вакуумный насос	322
Передние тормозные механизмы	325
Задние тормозные механизмы	326
Стояночная тормозная система	329
Регулировка зазора между тормозными колодками стояночного тормоза и тормозным диском	329
Притирка тормозных колодок стояночного тормоза	330
Левый трос стояночного тормоза	332
Правый трос стояночного тормоза	333
Тормозные колодки стояночного тормоза	334
Выключатель стояночного тормоза	336
Электронный блок управления привода стояночной тормозной системы	336
Диагностика	336
Системы улучшения управляемости автомобиля	339
Диагностика	339
Модулятор давления и электронный блок управления системы улучшения управляемости автомобиля	346
Датчик частоты вращения переднего колеса	349
Датчик частоты вращения заднего колеса	349
Многокоординатный датчик ускорений	349
Кузов	350
Передний бампер	350
Задний бампер	350
Нижняя защита двигателя	351
Переднее крыло	351
Решётка радиатора	352
Заднее крыло	352
Капот	353
Передняя дверь	353
Задняя боковая дверь	356
Задняя дверь	358
Лючок горловины топливного бака	361
Зеркала заднего вида	362
Люк крыши	362
Лобовое стекло	365
Заднее боковое стекло	365
Декоративная накладка заднего бокового стекла	366
Стекло верхней части задней двери	366
Стеклянная панель крыши	367
Стеклоочистители и омыватели	368
Панель приборов	370
Внутренняя отделка салона	378
Внутренняя декоративная отделка крыши	381
Сиденья	382
Кузовные размеры	385
Установка навесных элементов кузова автомобиля	390
Отопитель, кондиционер и система вентиляции	391
Удаление хладагента, вакуумирование и заправка	391
Электродвигатель вентилятора отопителя	392
Радиатор отопителя	393
Дополнительный отопитель	393
Компрессор кондиционера	395
Датчик давления хладагента	397
Конденсатор кондиционера	397
Испаритель кондиционера	398
Ресивер-осушитель	400
Термостатический расширительный клапан	401
Панель управления климатической установки	401
Привод заслонки изменения направления воздушных потоков	402
Привод заслонки смешивания воздушных потоков	402
Привод заслонки направления воздуха верхнего уровня вентиляции (панели приборов)	403
Датчик температуры наружного воздуха	403
Датчик температуры воздуха в салоне	404
Привод заслонки смешивания воздушных потоков со стороны пассажира	404
Привод заслонки рециркуляции воздуха	404
Датчик солнечного света	405
Блок дополнительной климатической установки	405
Декоративная панель боковой дефлекторной вентиляционной решётки	408
Воздухоприток системы вентиляции	409
Салонный фильтр	409
Диагностика системы	409
Система пассивной безопасности (SRS)	412
Меры предосторожности при эксплуатации и проведении ремонтных работ	412
Замок ремня безопасности переднего сиденья	413
Преднатяжитель ремня безопасности переднего сиденья	413
Замки ремней безопасности заднего сиденья второго ряда	414
Преднатяжители ремней безопасности заднего сиденья второго ряда	415
Преднатяжитель ремня безопасности заднего сиденья третьего ряда	416
Модуль подушки безопасности водителя	416
Модуль подушки безопасности пассажира	417
Модуль боковой подушки безопасности	417
Модуль боковой шторки безопасности	418
Модуль задней боковой шторки безопасности	418
Спиральный провод	418
Передний датчик удара	419
Боковой датчик удара, расположенный в передней двери	419
Боковой датчик удара, расположенный в стойке "В"	419
Боковой датчик удара, расположенный в стойке "С"	420
Датчик наличия пассажира на переднем сиденье	420
Выключатель подушки безопасности пассажира	420
Электронный блок управления системы безопасности	420
Диагностика системы	420
Электрооборудование кузова	426
Монтажные блоки	426
Комбинация приборов	430
Система освещения	431
Система контроля давления в шинах	434
Информационно-развлекательная система	434
Противоугонная система	436
Система навигации	437
Система парковки	438
Телефон	439
Схемы электрооборудования	440
Символы, применяемые на схемах электрооборудования	440
Коды цветов проводов	440
Особенности изображения схем	440
Схемы электрооборудования	441
Схема 1. Система запуска	441
Схема 2. Система охлаждения (модели с дизельными двигателями)	442
Схема 3. Система зарядки - DV6	443
Схема 4. Система зарядки - PV8NA	444
Схемы 5-11. Система управления двигателем - PV8NA	445
Схемы 12-17. Система управления двигателем - DV6 (EU3/EU4)	452
Схемы 18-20. Система управления АКПП (бензин)	458
Схемы 21-23. Система управления АКПП (дизель)	461
Схемы 24-25. Система управления полным приводом (бензин)	464
Схемы 26-28. Система управления полным приводом (дизель)	466
Схемы 29-30. Блокировка заднего дифференциала	469
Схемы 31-32. Система управления пневмоподвеской	471
Схема 33. Датчик положения рулевого колеса	473
Схемы 34-35. Антиблокировочная система тормозов (ABS)	474
Схемы 36-37. Стояночная тормозная система	476
Схемы 38-39. Топливная система	478
Схема 40. Система контроля давления в шинах	480
Схема 41. Система адаптации к дорожным условиям "Terrain Response"	481
Схемы 42-44. Система помощи при парковке	482
Схемы 45-47. Комбинация приборов	485
Схемы 48-50. Кондиционер с автоматическим управлением (модели без сенсорного дисплея)	488
Схемы 51-54. Кондиционер с автоматическим управлением (модели с сенсорным дисплеем)	491
Схема 55. Дополнительный отопитель (топливный)	495
Схема 56. Обогреватель лобового стекла	496
Схемы 57-58. Обогреватель заднего стекла	497
Схемы 59-60. Отопитель (задний)	499
Схема 61. Холодильник	501
Схема 62. Пассивная противоугонная система	502
Схемы 63-65. Активная противоугонная система	503
Схемы 66-69. Система пассивной безопасности (SRS) - NAS	506
Схемы 70-72. Система пассивной безопасности (SRS) - кроме NAS	510
Схемы 73-77. Центральный замок	513
Схема 78. Стеклоочистители и омыватели - омыватели	518
Схема 79. Стеклоочистители и омыватели - обогреватели форсунок омывателя	519
Схемы 80-81. Стеклоочистители и омыватели - очиститель и омыватель заднего стекла	520
Схема 82. Стеклоочистители и омыватели - очистители и омыватели лобового стекла	522
Схема 83. Электропривод люка	523
Схемы 84-85. Электропривод стеклоподъемников	524
Схема 86. Внешние зеркала заднего вида - складывание	526
Схема 87. Внешние зеркала заднего вида - регулировка положения	527
Схемы 88-89. Внешние зеркала заднего вида - система запоминания индивидуальных настроек	528
Схема 90. Салонное зеркало заднего вида - электрохромное зеркало	530
Схема 91. Внешние зеркала заднего вида - подогреватели зеркал	531
Схема 92. Внешнее освещение - переключатель управления освещением	532
Схемы 93-94. Внешнее освещение - указатели поворота и аварийная сигнализация	533
Схема 95. Внешнее освещение - корректор фар	535
Схемы 96-97. Внешнее освещение - разъем прицепа (NAS)	536
Схема 98. Внешнее освещение - противотуманные фары и фонари (кроме NAS)	538
Схемы 99-101. Внешнее освещение - фары	539
Схемы 102-103. Внешнее освещение - разъем прицепа (Европа)	542
Схема 104. Внешнее освещение - противотуманные фары и фонари (NAS)	544
Схема 105. Внешнее освещение - стоп-сигналы и фонари заднего хода	545
Схемы 106-107. Внешнее освещение - адаптивная система освещения (AFS)	546
Схема 108. Внешнее освещение - лампы освещения при повороте	548
Схемы 109-111. Освещение салона	549
Схемы 112-116. Система подсветки	552
Схемы 117-118. Сиденья - регулировка положения (с системой запоминания индивидуальных настроек)	557
Схема 119. Сиденья - регулировка поясничного упора	559
Схема 120. Сиденья - подогреватели передних сидений	560
Схемы 121-122. Сиденья - регулировка положения (NAS, без системы запоминания индивидуальных настроек)	561
Схема 123. Сиденья - регулировка поясничного упора (с системой запоминания индивидуальных настроек)	563
Схемы 124-126. Сиденья - подогреватели задних сидений	564
Схема 127. Система запоминания настроек (рулевое колесо)	567
Схемы 128-129. Спиральный провод	568
Схема 130. Звуковой сигнал	570
Схемы 131-132. Шина передачи данных CAN - канал средней скорости	571
Схема 133. Диагностический разъем	573
Схемы 134-147. Бортовая коммуникационная система	574
Схемы 148-151. Шина передачи данных CAN - канал высокой скорости	588
Схема 152. Панель приборов - розетки питания дополнительного оборудования	592
Схема 153. Панель приборов - прикуриватель	593
Схемы 154-166. Информационно-развлекательная система (Harman Kardon) - High line	594
Схемы 167-168. Информационно-развлекательная система - Low line	607
Схемы 169-193. Распределение электропитания - соединения	609
Схемы 194-200. Распределение электропитания - монтажный блок на аккумуляторной батарее	634
Схема 201. Распределение электропитания - реле "Transit"	641
Схемы 202-210. Распределение электропитания - точки массы	642
Схемы 211-219. Распределение электропитания - центральный монтажный блок	651

ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ. ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ

Пример текста из раздела " Руководство по эксплуатации ":

Блокировка дверей 1. В комплект входят несколько ключей с брелком-передатчиком. Каждый ключ позволяет запустить двигатель и отпереть замок двери водителя. Примечание: в случае потери ключей для их восстановления обратитесь к дилеру "Land Rover", у которого приобретался автомобиль. Для каждого автомобиля имеется индивидуальный номер ключей, по которому возможно восстановить ключи. 2. (Модификации) На некоторые модели устанавливается иммобилайзер. Функция иммобилайзера заключается в блокировке двигателя (для предотвращения угона автомобиля). В головке ключа расположен передатчик, который посылает сигнал приемнику. Если сигнал не соответствует зарегистрированному, то запуск двигателя невозможен. Внимание: При запуске двигателя ключом, одетым на кольцо, не давите кольцом на ручку ключа, поскольку можно повредить передатчик ключа. Также при запуске двигателя не допускайте нахождения другого ключа с передатчиком (в том числе и от другого автомобиля) рядом с ключом, которым производится пуск. В противном случае двигатель может не запуститься или заглохнуть после запуска. 3. Отпирание и запирание замков дверей производится при помощи брелка системы дистанционного управления центральным замком. Отпирание/запирание замков боковых дверей, а также задней двери осуществляется нажатием соответствующей кнопки на брелкепередатчике. Примечание: отпирать и запирать замки дверей невозможно, когда ключ находится в замке зажигания. 1 кнопка открывания ключа, 2 заблокировать, 3 разблокировать, 4 кнопка "Land Rover". Внимание: Если центральный замок не срабатывает, то разрядился элемент питания передатчика и его необходимо заменить. При этом на многофункциональном дисплее появляется сообщение "KEY BATTERY LOW". Не подвергайте передатчик каким-либо ударам, воздействию каких-либо жидкостей и прямых солнечных лучей. а) При однократном нажатии на кнопку (2 "Заблокировать") происходит автоматическое запирание замков всех дверей, в том числе задней двери, поэтому они не могут быть открыты изнутри и снаружи автомобиля. При этом также активируется охранная система автомобиля. При повторном нажатии на кнопку (2) в течение 3 секунд происходит автоматическое запирание замков всех дверей и активируется охранная система автомобиля, но не активируются датчики объема. При запирании замков дверей указатели поворотов мигнут три раза. Примечание: Если при нажатии на кнопку (2) какая-либо из дверей (боковая или задняя), а так же капот будут закрыты не полностью, прозвучит короткий звуковой сигнал и замки дверей не заблокируются. Когда открытая дверь или капот будут закрыты, замки дверей заблокируются. При этом указатели поворота мигнут три раза и лампы освещения салона погаснут через 30 секунд. Руководство по эксплуатации ВНИМАНИЕ: при проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система "SRS"), следует быть особенно внимательными, чтобы не повредить блок управления системы "SRS". Во избежание случайного срабатывания подушек безопасности или преднатяжителей ремней перед началом работ установите колеса в положение прямолинейного движения и замок зажигания в положение "0", отсоедините провод от отрицательной клеммы аккумулятора и подождите не менее 90 секунд (время разряда резервного питания). Не пытайтесь разбирать узел подушки безопасности или узел преднатяжителя ремня, т.к. в данных узлах нет деталей, требующих обслуживания. Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать или использовать повторно. Панель приборов. 1 переключатель света фар и указателей поворотов, 2 комбинация приборов, 3 звуковой сигнал, 4 дополнительная панель управления магнитолой, 5 переключатель управления стеклоочистителем и омывателем, 6 магнитола, 7 панель управления кондиционером и отопителем, 8 выключатель аварийной сигнализации, 9 кнопка блокировки замков дверей, 10 многофункциональный дисплей, 11 переключатель системы "Terrain Response", 12 переключатель управления раздаточной коробкой, 13 выключатель системы помощи при спуске (HDC), 14 селектор АКПП, 15 рычаг стояночного тормоза, 16 переключатель системы управления высотой расположения кузова, 17 замок зажигания, 18 рычаг блокировки рулевого колеса, 19 панель управления системой поддержания скорости, 20 панель управления внешним освещением, 21 регулятор системы коррекции положения фар, 22 регулятор яркости подсветки комбинации приборов, 23 главный переключатель света фар.

Пример текста из раздела " Передняя подвеска ":

Ступица переднего колеса Снятие 1. Поднимите автомобиль и установите его на подставки. 2. Снимите передние колеса. 3. Расконтрите и ослабьте гайку крепления приводного вала к ступице. 4. Отверните болт и отсоедините кронштейн крепления тормозного шланга к поворотному кулаку. 5. Отверните болт и отсоедините датчик частоты вращения колеса от поворотного кулака. 6. Отверните два болта, снимите тормозной суппорт с поворотного кулака и подвесьте его на проволоке. Примечание: не допускается вывешивание суппорта на тормозном шланге. 7. Отверните болт и снимите тормозной диск. 8. Отверните гайку крепления приводного вала к ступице. 9. С помощью съемника отсоедините приводной вал от ступицы. 10. Отверните четыре болта и снимите ступицу переднего колеса. Передняя подвеска

Пример текста из раздела " Задняя подвеска ":

4. Отсоедините стойку задней подвески от нижнего рычага. а) При помощи домкрата и деревянного бруска подоприте основание амортизатора. б) Отверните гайку, снимите болт и отсоедините стойку задней подвески от нижнего рычага. 5. Отверните три гайки крепления стойки задней подвески к кузову. 6. Снимите стойку задней подвески. Разборка 1. Снимите амортизатор. 2. С помощью приспособления для сжатия пружины снимите пружину. Внимание: не закрепляйте приспособление за верхний и нижний витки пружины. 3. Извлеките пружину из приспособления. Сборка 1. Установите пружину в приспособление для ее сжатии. Внимание: не закрепляйте приспособление за верхний и нижний витки пружины. 2. Убедитесь, что пружина установлена стороной с сомкнутым витком в сторону верхней части амортизатора. 3. Установите амортизатор. Установка 1. Установите стойку задней подвески. а) Убедитесь, что поверхности верхней опоры стойки и кузова отчищены от грязи. б) Заверните гайки крепления стойки задней подвески к кузову, но не затягивайте их окончательно. 2. Подсоедините стойку задней подвески к нижнему рычагу. а) Установите болт и затяните гайку крепления стойки задней подвески к нижнему рычагу. Момент затяжки...................300 Н?м б) Затяните три гайки крепления стойки задней подвески к кузову. Момент затяжки........................70 Н?м 3. Установите задние колеса. Момент затяжки......................140 Н?м Стойка задней подвески (модели с пневматической подвеской) Процедуры снятия, установки, разборки и сборки стойки задней подвески для моделей с пневматической подвеской указаны в соответствующем разделе подглавы "Пневматическая подвеска". Нижний рычаг Снятие 1. Поднимите автомобиль и установите его на подставки. 2. Снимите задние колеса. 3. Отверните гайку и отсоедините стойку стабилизатора от нижнего рычага. Примечание: если ось шарового шарнира проворачивается вместе с гайкой, придерживайте ее с помощью торцевого ключа. 4. Ослабите два болта крепления нижнего рычага. 5. Отверните болт, снимите гайку и отсоедините стойку задней подвески от нижнего рычага. 6. Отсоедините трос стояночного тормоза. 7. Отверните два болта крепления нижнего рычага. 8. Отверните болт и отсоедините нижний рычаг от поворотного кулака. Примечание: не повредите втулку. 9. Снимите нижний рычаг. Замена втулок Примечание: втулки меняются только комплектом, одновременно с обеих сторон автомобиля. 1. Поднимите автомобиль и установите его на подставки. 2. Снимите задние колеса. 3. Снимите нижний рычаг (см. соответствующий раздел). 4. Нанесите установочные метки на втулки и нижний рычаг. 5. Отогните кромки втулок, как показано на рисунке. 6. С помощью ножовки по металлу осторожно, стараясь не повредить нижний рычаг, срежьте кромки втулок. Стойка задней подвески (модели с пневматической подвеской). 1 хомут, 2 верхний чехол, 3 гайка, 4 шайба, 5 кольцевое уплотнение, 6 шайба, 7 пневматическая пружина, 8 палец, 9 шайба, 10 ограничитель хода сжатия пружины, 11 кольцевое уплотнение, 12 шток амортизатора, 13 амортизатор, 14 хомут, 15 нижний чехол, 16 хомут, 17 гайка, 18 верхняя опора стойки, 19 втулка, 20 разъем.

Пример текста из раздела " Тормозная система ":

Передние тормозные механизмы Тормозные колодки Описание 1. Датчик износа передних тормозных колодок последовательно соединен с датчиком износа задних тормозных колодок на участке цепи между комбинацией приборов и массой. При износе колодки на 75%, датчик износа, встроенный в тормозную колодку, замыкает цепь. При обнаружении замыкания цепи датчика комбинация приборов включает желтый индикатор тормозной системы. На автомобилях с информационным дисплеем на дисплей выводится соответствующее предупреждающее сообщение и включается звуковой сигнал. 2. При каждом включении зажигания комбинация приборов выполняет операцию по проверке работы индикаторов: индикатор тормозной системы сначала загорается на 1,5 секунды желтым цветом, далее на 1,5 секунды красным цветом и после гаснет. Снятие 1. Поднимите автомобиль и установите его на подставки. 2. Снимите переднее колесо. Момент затяжки......................140 Н?м 3. (Левая сторона автомобиля) Отсоедините провод датчика износа тормозных колодок. Примечание: датчик износа тормозных колодок легко может быть поврежден. Не применяйте никаких рычагов при снятии датчика. Снимайте датчик только усилием руки. 4. Отверните нижний болт крепления суппорта. Момент затяжки........................35 Н?м 5. Поднимите тормозной суппорт вверх, снимите тормозные колодки и их два фиксатора. Установка 1. При помощи жидкости для очистки тормозных механизмов очистите суппорт и скобу суппорта. Примечание: не применяйте сжатый воздух для очистки компонентов тормозного механизма. Пыль накладок тормозных колодок при вдыхании опасна для здоровья . 2. Проверьте уплотнения корпуса тормозного суппорта, поршня и направляющих пальцев на отсутствие видимого износа. 3. Расположите под тормозным суппортом емкость для сбора тормозной жидкости с залитым в нее небольшим количеством рекомендованной тормозной жидкости. Подсоедините штуцер прокачки к прозрачной трубке, опущенной в емкость и ослабьте штуцер. 4. Задвиньте поршни в цилиндры тормозного суппорта и затяните штуцер прокачки. Момент затяжки......................14 Н?м 5. Отсоедините шланг от штуцера прокачки и уберите его вместе с емкостью. 6. Установите тормозные колодки и два их фиксатора. 7. Опустите тормозной суппорт и затяните нижний болт. Момент затяжки......................35 Н?м 8. (Левая сторона автомобиля) Подсоедините датчик износа тормозных колодок. 9. Установите переднее колесо. Момент затяжки...................140 Н?м 10. Выполните указанные операции с другой стороны автомобиля. 11. Нажмите на педаль тормоза несколько раз, проверьте уровень тормозной жидкости в бачке тормозной жидкости и, при необходимости, доведите уровень до нормы. Тормозной суппорт Снятие и установка Примечание: Установка производится в порядке, обратном снятию. Моменты затяжки указаны в тексте. Перед установкой при помощи жидкости для очистки тормозных механизмов очистите суппорт и скобу суппорта. Не применяйте сжатый воздух для очистки. После установки прокачайте тормозную систему (см. соответствующий раздел). 1. Поднимите автомобиль и установите его на подставки. 2. Снимите передние колеса. Момент затяжки.....................140 Н?м 3. Отверните нижний болт крепления суппорта. Момент затяжки.......................35 Н?м 4. (Левая сторона автомобиля) Отсоедините провод датчика износа тормозных колодок. Передний тормозной механизм. 1, 2 болт, 3 провод датчика частоты вращения колеса, 4 провод датчика износа тормозных колодок, 5 болт, 6 направляющий палец, 7 чехол, 8 болт, 9 тормозной суппорт, 10 колпачок, 11 штуцер прокачки, 12 манжета, 13 поршень, 14 пыльник, 15 тормозная колодка, 16 фиксатор тормозной колодки, 17 скоба тормозного суппорта, 18 болт, 19 тормозной диск, 20 ступица, 21 болт, 22 грязезащитный щиток, 23 поворотны

Пример текста из раздела " Кузов ":

2. При необходимости, снимите с рычага щётку стеклоочистителя. Отсоедините фиксатор. 3. Для установки повторите в обратном порядке все действия, выполненные при снятии. Снятие и установка электродвигателя стеклоочистителя заднего стекла 1. Снимите декоративную накладку верхней части задней двери багажного отделения (см. раздел "Задняя дверь"). 2. Снимите рычаг заднего стеклоочистителя. 3. Снимите электродвигатель заднего стеклоочистителя. а) Отсоедините электрический разъём. б) Отсоедините фиксатор. в) Отверните 3 гайки. Момент затяжки........................10 Н?м 4. При необходимости, снимите 3 резиновые антивибрационные опоры. Извлеките из опор дистанционные металлические втулки. 5. Для установки повторите в обратном порядке все действия, выполненные при снятии. Снятие и установка датчика дождя 1. Снимите внутреннее зеркало заднего вида (см. раздел "Зеркала заднего вида"). 2. Снимите датчик дождя. а) Выдвиньте 2 фиксатора. б) Отсоедините электрический разъём. 3. Для установки повторите в обратном порядке все действия, выполненные при снятии. При помощи диагностического прибора Т4 проведите конфигурацию нового датчика дождя. Панель приборов Снятие и установка 1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи. 2. Снимите крышку двигателя. а) Снимите крышку масляной заливной горловины. б) Отсоедините 4 фиксатора. Двигатель 2,7 л. Двигатель 4,4 л. 3. Удалите хладагент из системы кондиционирования (см. главу "Кондиционер, отопление и вентиляция"). 4. Поднимите автомобиль и установите его на подставки. Примечание: не работайте на автомобиле или под автомобилем, стоящем только на одном домкрате. Всегда устанавливайте автомобиль на надёжные подставки. 5. Слейте охлаждающую жидкость из системы охлаждения. 6. Снимите консоль пола. 7. Снимите нижние боковые декоративные накладки. 8. Снимите нижнюю декоративную накладку панели приборов со стороны водителя. а) Отсоедините фиксатор. б) Отверните 2 винта. в) Отсоедините электрический разъём. 9. Снимите нижнюю защитную накладку панели приборов со стороны пассажира. а) Отсоедините фиксатор. б) Отверните 2 винта. Панель приборов. 1 панель приборов, 2 кожух рулевой колонки, 3 подстаканник, 4 центральная консоль, 5 вещевой ящик.
