Купить книгу по ремонту и эксплуатации Mitsubishi Galant с 2003

Книга Mitsubishi Galant с 2003 бензин, электросхемы, каталог з/ч. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата

Увеличить обложку

Артикул: 4404 - назовите при заказе по телефону
Издательство: Легион-Aвтодата
ISBN: 978-5-88850-532-8
Число страниц: 360
Формат: А4
Переплет: Мягкий
Год выпуска: 2003-12
V бенз дв: 2.4

Цена в интернет-магазине: 1 060 руб.

Книга Митсубиси Галант с 2003 с бензиновым двигателем 4G69 2.4. Электросхемы, каталог запчастей для технического обслуживания. Руководство по ремонту, устройству и техническому обслуживанию автомобиля.

В руководстве дается пошаговое описание процедур по эксплуатации, ремонту и техническому обслуживанию автомобилей Mitsubishi Galant c 2003 года выпуска, оборудованных бензиновым двигателем 4G69 (2,4 л).

Издание содержит руководство по эксплуатации, подробные сведения по техническому обслуживанию автомобиля и диагностике, ремонту и регулировке систем двигателя (в т.ч. системы впрыска топлива, зажигания, запуска и зарядки), рекомендации по регулировке и ремонту автоматической коробки передач, элементов тормозной системы (включая антиблокировочную систему тормозов (ABS) и противобуксовочную систему (TCL)), рулевого управления и подвески.

Приведены инструкции по использованию самодиагностики системы управления двигателем, АКПП, ABS, TCL, системы кондиционирования и SRS.

Представлены подробные электросхемы и описания проверок элементов электрооборудования.

Процедуры проверки компонентов, которые требуют профессиональных навыков и опыта по работе с электронными системами управления, представлены в интерактивной системе для высокотехнологичных участков работ MotorData.ru

Приведены возможные неисправности и методы их устранения, сопрягаемые размеры основных деталей и пределы их допустимого износа, рекомендуемые смазочные материалы и рабочие жидкости.

Приведены каталожные номера, необходимые для технического обслуживания автомобиля.

Книга предназначена для автовладельцев, персонала СТО и ремонтных мастерских.

Скачать бесплатно PDF страницы книги по ремонту и обслуживанию Mitsubishi Galant с 2003 бензин

Купить книгу по ремонту и эксплуатации автомобиля Mitsubishi Galant с 2003 с бензиновым двигателем 4G69 2.4, электросхемы, каталог запчастей Вы можете в нашем интернет-магазине с доставкой Почтой России или курьером по Москве.

Посмотреть содержание

Идентификация	3
Технические характеристики двигателей	5
Сокращения и условные обозначения	5
Общие инструкции по ремонту	6
Моменты затяжки болтов	6
Точки установки упоров гаражного домкрата и лап подъемника	7
Основные параметры автомобиля	8
Модели для России и Украины	8
Модели для Северной Америки	9
Меры безопасности при выполнении работ с различными системами	10
Руководство по эксплуатации	13
Блокировка дверей	13
Одометр и счетчики пробега	14
Тахометр	15
Указатель количества топлива	15
Указатель температуры охлаждающей жидкости	15
Индикаторы комбинации приборов	15
Стеклоподъемники	17
Световая сигнализация на автомобиле	18
Система коррекции положения фар	18
Капот	18
Крышка багажника	19
Лючок заливной горловины топливного бака	19
Управление стеклоочистителями и омывателями	19
Рулевое колесо	20
Управление зеркалами	20
Обогреватель заднего стекла	21
Сиденья	21
Обогрев передних сидений (модификации)	21
Ремни безопасности	22
Система пассивной безопасности (SRS)	23
Система поддержания скорости (модификации)	25
Люк (модификации)	25
Управление отопителем и кондиционером	26
Антиблокировочная система тормозов (ABS)	27
Электронная система распределения тормозных усилий (EBD)	27
Противобуксовочная система (TCL) (модификации)	27
Система курсовой устойчивости (ASC) (модификации)	27
Управление автомобилем с АКПП	27
Советы по вождению в различных условиях	29
Буксировка автомобиля	29
Запуск двигателя	29
Запуск автомобиля с помощью добавочной батареи	30
Неисправности двигателя во время движения	31
Поддомкрачивание автомобиля	32
Замена колеса	32
Замена на "докатку"	33
Рекомендации по выбору шин	33
Проверка давления и состояния шин	34
Замена шин	34
Особенности эксплуатации алюминиевых дисков	35
Замена дисков колес	35
Индикаторы износа накладок тормозных колодок	35
Каталитический нейтрализатор и система выпуска	35
Проверка и замена предохранителей	35
Замена ламп	37
Техническое обслуживание и общие процедуры проверок и регулировок	39

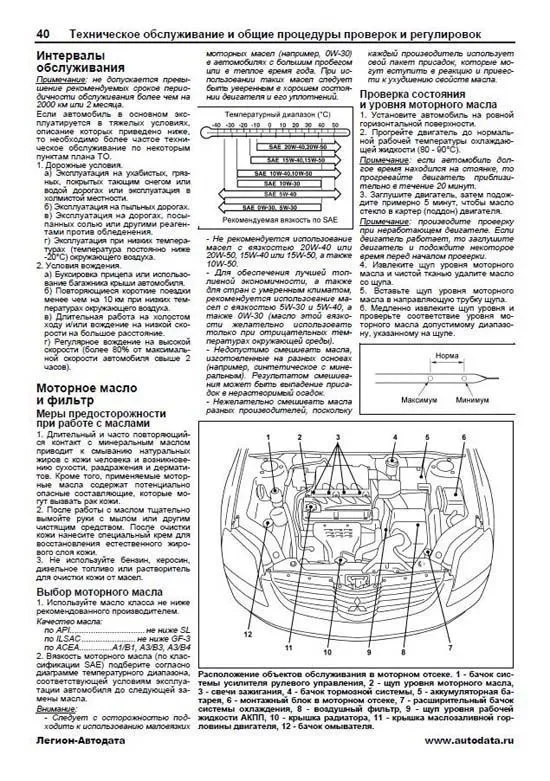

Интервалы обслуживания	40
Моторное масло и фильтр	40
Проверка и очистка воздушного фильтра	41
Охлаждающая жидкость	42
Замена топливного фильтра	43
Аккумуляторная батарея	43
Проверка и очистка свечей зажигания	45
Проверка угла опережения зажигания	45
Проверка частоты вращения холостого хода	46
Проверка повышенной частоты вращения холостого хода при включении кондиционера	46
Проверка состава топливовоздушной смеси в режиме холостого хода	46
Проверка компрессии	47
Проверка разрежения во впускном коллекторе	47
Проверка ремня привода навесных агрегатов	47
Проверка состояния ремней привода ГРМ и балансирного механизма	48
Тормозная жидкость	49
Рабочая жидкость системы усилителя рулевого управления	50
Рабочая жидкость АКПП	51
Проверка уровня жидкости для омывателей	53
Замена салонного фильтра	53
Заправка системы кондиционирования	53
Проверка и замена тормозных колодок	54
Проверка стояночного тормоза	55
Проверка чехлов приводных валов	55
Проверка пыльника наконечника рулевой тяги	56
Дополнительные проверки	56
Каталожные номера оригинальных запасных частей	57
Двигатель - механическая часть	58
Общая информация	58
Проверка и регулировка зазоров в приводе клапанов	60
Проверка срабатывания поршней коромысел впускных клапанов	60
Шкив коленчатого вала	61
Ремень привода ГРМ и ремень привода балансирного механизма	62
Распределительный вал и сальник	67
Замена сальников коленчатого вала	69
Головка блока цилиндров (замена прокладки)	70
Двигатель в сборе	74
Двигатель - общие процедуры ремонта	77
Оси коромысел и распределительный вал	77
Головка блока цилиндров и клапаны	78
Поршень и шатун	82
Блок цилиндров, коленчатый вал и пластина привода гидротрансформатора	86
Опоры силового агрегата	92
Опора двигателя	92
Опора коробки передач	92
Центральная продольная балка и опоры силового агрегата	93
Поперечная балка передней подвески	93
Система охлаждения	96
Общая информация	96
Проверки на автомобиле	96
Термостат	96
Насос охлаждающей жидкости	97
Шланги и трубки системы охлаждения	98
Радиатор и электровентилятор системы охлаждения	99
Система смазки	101
Общая информация	101
Проверка давления моторного масла	101
Масляный поддон	101
Корпус масляного насоса и уравновешивающие валы	102
Система впрыска топлива (MPI)	106
Общие правила при работе с электронной системой управления	106
Диагностика системы впрыска топлива	107
Периодическое обслуживание	122
Проверка компонентов системы впрыска топлива (MPI)	124
Форсунки	129
Корпус дроссельной заслонки	130
Электронный блок управления двигателем	131
Топливный бак	132
Педаль акселератора	137
Система снижения токсичности ОГ	138
Общая информация	138
Система принудительной вентиляции картера	138
Система улавливания паров топлива	139
Система рециркуляции отработавших газов	141
Каталитический нейтрализатор	142
Системы впуска и выпуска	143
Воздушный фильтр	143
Впускной коллектор	143
Выпускной коллектор	144
Трубы системы выпуска и глушитель	145
Система зажигания	147
Общая информация	147
Проверки и регулировки	147
Свечи и катушки зажигания	147
Датчики	147
Система запуска	149
Общая информация	149
Проверки и регулировки	149
Стартер	150
Система зарядки	153
Общая информация	153
Меры предосторожности при обслуживании	153
Проверка падения выходного напряжения генератора	153
Проверка тока отдачи генератора	153
Проверка регулируемого напряжения	154
Генератор	155
Автоматическая коробка передач	158
Общая информация	158
Поиск неисправностей АКПП	158
Диагностика АКПП	159
Проверка механических систем АКПП	164
Проверка компонентов системы управления АКПП	167
Основные проверки и регулировки	168
Механизм управления АКПП	169
Селектор АКПП	170
Система блокировки замка зажигания и селектора АКПП	171
АКПП в сборе	171
Приводные валы	173

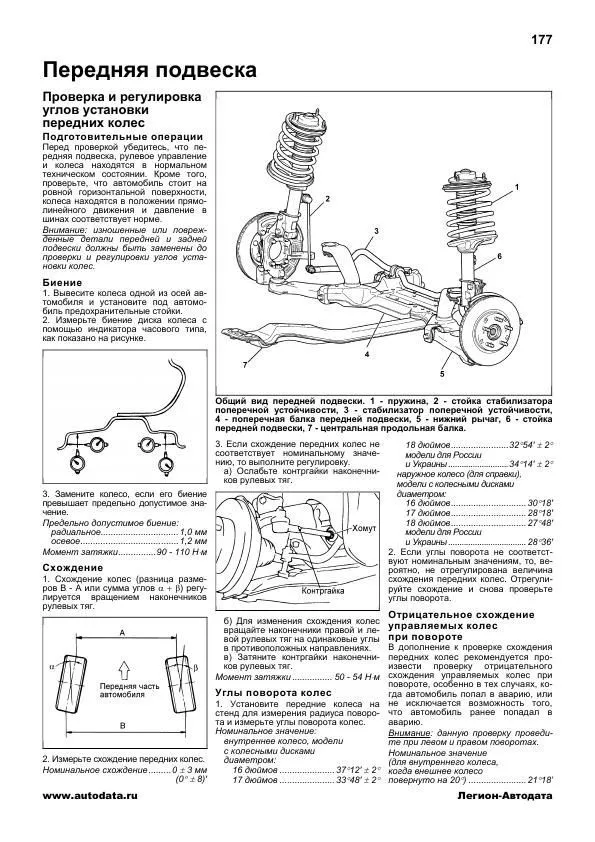

Передняя подвеска	177
Проверка и регулировка углов установки передних колес	177
Ступица переднего колеса	178
Стойка передней подвески	180
Нижний рычаг передней подвески	181
Стабилизатор поперечной устойчивости	182
Задняя подвеска	183
Проверка и регулировка углов установки задних колёс	183
Ступица заднего колеса	184
Стойка задней подвески	184

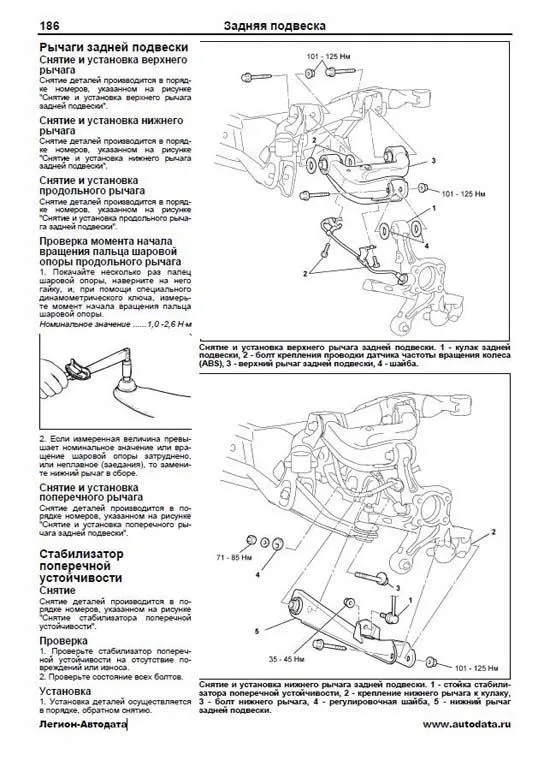

Рычаги задней подвески	186
Стабилизатор поперечной устойчивости	186
Подрамник задней подвески	187
Рулевое управление	189
Проверки и регулировки	189
Рулевое колесо	191
Рулевая колонка	191
Рулевой механизм	193
Насос ГУР	195
Шланги системы ГУР	196
Тормозная система	197
Основные проверки и регулировки	197
Педаль тормоза	198
Главный тормозной цилиндр и вакуумный усилитель тормозов	199

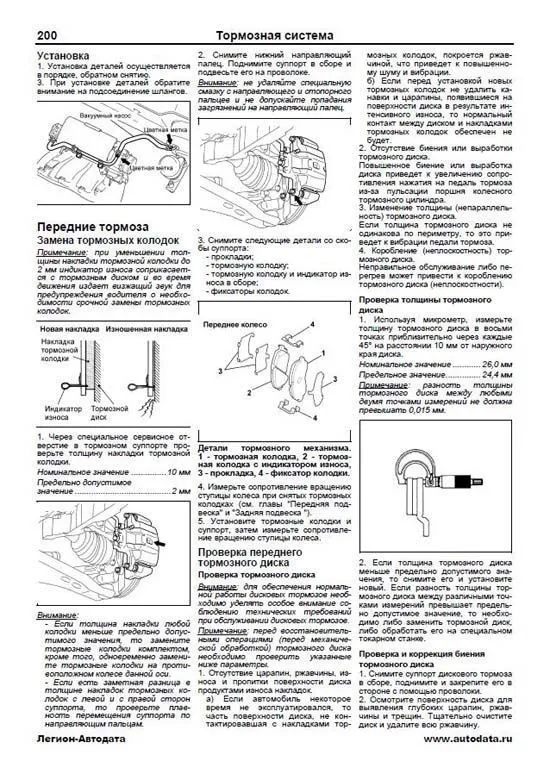

Передние тормоза	200
Задние тормоза	203
Антиблокировочная система тормозов (ABS) и электронная система распределения тормозных усилий (EBD)	206
Общая информация	206
Диагностика системы ABS	206
Блок управления ABS	209
Датчик частоты вращения колеса	210
Противобуксовочная система (TCL)	211
Общая информация	211
Диагностика системы TCL	211
Блок управления TCL в сборе	214
Датчики частоты вращения колес	214
Выключатель системы TCL	214
Стояночный тормоз	215
Проверки и регулировки	215
Рычаг стояночного тормоза	216
Механизм стояночного тормоза	216

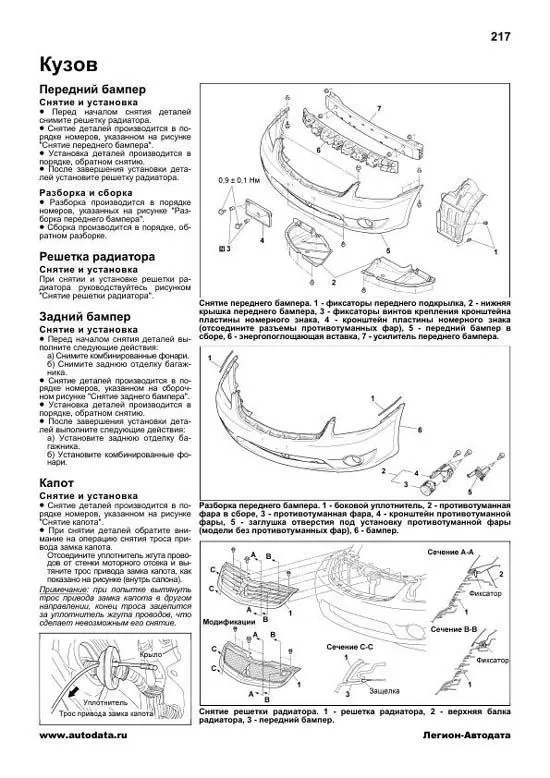

Кузов	217
Передний бампер	217
Решетка радиатора	217
Задний бампер	217
Капот	217
Дополнительный стабилизатор поперечной устойчивости	219
Переднее крыло	219
Дополнительные наружные элементы	219
Двери	220
Крышка багажника	225
Люк	226
Очиститель лобового стекла	227
Омыватель лобового стекла	228
Панель приборов	228
Центральная консоль	228
Отделка салона	230
Отделка крыши	230
Внутреннее зеркало заднего вида	230
Боковое зеркало заднего вида	230
Переднее сиденье	232
Заднее сидение	232
Отопитель, кондиционер и система вентиляции	234
Меры безопасности при работе с хладагентом	234
Общие рекомендации	235
Поиск неисправностей	235
Основные проверки	236
Процедура возврата компрессорного масла в компрессор	237
Заливка компрессорного масла в систему кондиционирования	237
Панель управления отопителем и кондиционером	237
Блок отопителя и блок электровентилятора отопителя	237
Датчик температуры наружного воздуха	240
Датчик солнечного света и датчик температуры воздуха в салоне (модели с автоматическим управлением кондиционером)	240
Компрессор кондиционера	241
Конденсатор и электровентилятор конденсатора	242
Трубопроводы системы кондиционирования	243
Диагностика системы кондиционирования	244
Система пассивной безопасности (SRS)	245
Меры безопасности при техническом обслуживании	245
Поиск неисправностей	246
Техническое обслуживание системы SRS	249
Датчики лобового удара	252
Электронный блок управления SRS	252
Модули фронтальных подушек безопасности и спиральный провод	252
Модули боковых подушек безопасности	254
Шторки безопасности	254
Датчики бокового удара	254
Ремень безопасности с преднатяжителем	255
Датчик положения сиденья водителя	255
Электрооборудование кузова	256
Аккумуляторная батарея	256
Замок зажигания	256
Система иммобилайзера	257
Центральный замок	257
Система дистанционного управления центральным замком	259
Проверка измерителей и указателей на автомобиле	260
Комбинация приборов	261
Наружное освещение	261
Освещение салона и багажного отделения	266
Подрулевой комбинированный переключатель	266
Очистители и омыватели лобового стекла	267
Электропривод стеклоподъемников	268
Электропривод люка крыши	270
Электропривод боковых зеркал заднего вида	270
Система автоматического затемнения зеркала заднего вида	271
Разъем для подключения дополнительного оборудования	271
Прикуриватель	271
Звуковой сигнал	272
Обогреватель заднего стекла	272
Датчик температуры наружного воздуха	272
Электроприводы передних сидений	272
Обогреватели передних сидений	273
Система поддержания скорости	274
Многофункциональный дисплей	275
Система мультиплексной связи SWS и шина передачи данных CAN	277
Схемы электрооборудования	279
Пояснения к схемам электрооборудования	279
Монтажные блоки	280
Схемы электрооборудования	284
Система электропитания	284
Система запуска	287
Звуковой сигнал	287
Система зажигания	288
Система зарядки	289
Система управления электровентиляторами	290
Фары	291
Подсветка вещевого ящика	293
Система коррекции положения света фар	294
Передние габариты, задние габариты и подсветка номерного знака	297
Противотуманные фары	300
Противотуманный фонарь	303
Освещение салона, багажного отделения и подсветка цилиндра замка зажигания	306
Указатели поворота и аварийная сигнализация	310
Подсветка косметического зеркала	313
Фонари заднего хода	314
Стоп-сигналы	315
Реостат	315
Измерители и указатели	316
Индикаторы на комбинации приборов (индикаторы состояния системы, низкого давления масла и низкого уровня топлива)	319
Стеклоподъемники с электроприводом	321
Центральный замок	323
Очистители и омыватели лобового стекла	329
Обогреватель стекла задней двери и обогреватели боковых зеркал заднего вида	332
Боковые зеркала заднего вида с электроприводом	333
Система автоматического затемнения зеркала заднего вида	334
Обогреватели передних сидений	335
Система предупреждения о незакрытой двери	336
Передние сиденья с электроприводом	339
Люк крыши с электроприводом	340
Система управления иммобилайзером	342
Разъем для подключения дополнительного оборудования	345
Система предупреждения о ключе, оставленном в замке зажигания	346
Система предупреждения о включенном освещении	348
Система предупреждения о ключе, оставленном в замке зажигания	349
Система предупреждения о непристегнутом ремне безопасности	350
Расположение разъемов в моторном отсеке	352
Содержание	354

ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ. ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ

Пример текста из раздела " Руководство по эксплуатации ":

При каждом кратковременном нажатии на кнопку (менее 2 секунд) происходит переключение: Одометр ? Счетчик пробега "А" ? Счетчик пробега "В" ? ? Одометр. При каждом режиме горит соответствующий индикатор: "ODO", "TRIP A" или "TRIP B". Обнуление счетчика пробега, высвечиваемого в данный момент на ЖКдисплее, происходит более долгим нажатием на кнопку (более 2 секунд). Тахометр Тахометр показывает частоту вращения (обороты) коленчатого вала двигателя в минуту (об/мин). Внимание: во время движения следите за показаниями тахометра. Его стрелка, показывающая обороты коленчатого вала двигателя, не должна входить в красную зону (зона повышенных оборотов), особенно при торможении двигателем. Указатель количества топлива 1. Указатель показывает уровень топлива в топливном баке, когда ключ в замке зажигания находится в положении "ON" ("F" полный бак; "Е" пустой). Примечание: после дозаправки указатель покажет правильный уровень топлива в баке через несколько секунд после включения зажигания. Емкость топливного бака: ...........67 л Метка "FUEL DOOR", показанная на рисунке, указывает на расположение заливной горловины топливного бака (слева). 2. Индикатор низкого уровня топлива загорается, когда количество топлива в баке близко к полной выработке. В зависимости от комплектации автомобиля, топлива может хватить на 40 60 км пути. На склонах или при поворотах индикатор может загораться из-за колебаний топлива в баке. Внимание: не ездите при слишком низком уровне топлива в баке. Полная выработка топлива может привести к выходу из строя каталитического нейтрализатора. Указатель температуры охлаждающей жидкости 1. Указатель показывает температуру охлаждающей жидкости двигателя, когда ключ в замке зажигания находится в положении "ON". 2. Если при работающем двигателе стрелка указателя вошла в красную зону шкалы "Н", то это указывает на перегрев двигателя. В этом случае немедленно остановите автомобиль в безопасном месте и заглушите двигатель (не выключайте зажигание). Устраните причину перегрева (см. подраздел "Перегрев двигателя" раздела "Неисправности двигателя во время движения"). Индикаторы комбинации приборов Номер индикатора в таблице "Индикаторы комбинации приборов" соответствует номеру пункта. 1. Индикатор состояния стояночной тормозной системы и уровня тормозной жидкости. а) Индикатор загорается, если: включен стояночный тормоз; низкий уровень тормозной жидкости или нарушена герметичность вакуумного усилителя тормозов; неисправна электрическая цепь индикатора. б) Если во время движения загорелся индикатор, то необходимо замедлить скорость, съехать с дороги и осторожно остановить автомобиль. Замедлить скорость можно торможением двигателя и применением стояночного тормоза, но не забудьте при этом нажать на тормозную педаль для включения стоп-сигналов, чтобы предупредить о торможении водителей, едущих сзади. Проверьте стояночный тормоз, возможно он включен. Если стояночный тормоз выключен, а индикатор горит после его выключения, то возникла неисправность в тормозной системе. Проверьте уровень тормозной жидкости в бачке. Если уровень тормозной жидкости низок, то долейте тормозную жидкость и в безопасном месте проверьте эффективность торможения автомобиля. Если вы считаете, что тормоза все еще работают достаточно эффективно, то осторожно доведите автомобиль до ближайшего места ремонта. Если тормоза не работают, то автомобиль необходимо эвакуировать для ремонта. Внимание: движение на автомобиле с низким уровнем тормозной жидкости опасно. Если уровень тормозной жидкости в норме, то, возможно, неэффективно работает вакуумный усилитель тормозов или неисправна электрическая цепь индикатора. 2. Индикатор антиблокировочной системы тормозов (ABS). а) После включения зажигания индикатор загорается на несколько секунд, а затем гаснет. Если во время движения индикатор загорается или индикатор не загорается, или не гаснет при включении двигателя, то возможно наличие неисправностей в антиблокировочной системе. Антиблокировочная система тормозов (ABS) включается, когда скорость автомобиля превысит 10 км/ч и отключается, когда скорость автомобиля станет менее 5 км/ч. Внимание: многократное нажатие на педаль тормоза может привести к включению индикатора на несколько секунд. б) Если во время движения одновременно загорелись индикатор ABS и индикатор состояния стояночной системы, то это указывает на неисправность в системе распределения тормозных усилий (EBD). Обратитесь на СТО для устранения неисправности. 3. Индикатор "проверь двигатель" (CHECK). Индикатор загорается при повороте ключа в замке зажигания в положение "ON" на несколько секунд, а затем гаснет, информируя водителя о проверке системы управления двигателем. Если индикатор продолжает гореть или загорается во время движения, это свидетельствует о наличии неисправностей в электронной системе управления двигателем. В данном случае, необходимо двигаться к месту ремонта и произвести диагностику системы управления двигателем.

Пример текста из раздела " Передняя подвеска ":

Проверка и регулировка углов установки передних колес Подготовительные операции Перед проверкой убедитесь, что передняя подвеска, рулевое управление и колеса находятся в нормальном техническом состоянии. Кроме того, проверьте, что автомобиль стоит на ровной горизонтальной поверхности, колеса находятся в положении прямолинейного движения и давление в шинах соответствует норме. Внимание: изношенные или поврежденные детали передней и задней подвески должны быть заменены до проверки и регулировки углов установки колес. Биение 1. Вывесите колеса одной из осей автомобиля и установите под автомобиль предохранительные стойки. 2. Измерьте биение диска колеса с помощью индикатора часового типа, как показано на рисунке. 3. Замените колесо, если его биение превышает предельно допустимое значение. Предельно допустимое биение: радиальное...............................1,0 мм осевое.......................................1,2 мм Момент затяжки...............90 110 Н ?м Схождение 1. Схождение колес (разница размеров В А или сумма углов ? ? ?) регулируется вращением наконечников рулевых тяг. 2. Измерьте схождение передних колес. Номинальное схождение.........0 ? 3 мм (0 ? ? 8)' 3. Если схождение передних колес не соответствует номинальному значению, то выполните регулировку. а) Ослабьте контргайки наконечников рулевых тяг. б) Для изменения схождения колес вращайте наконечники правой и левой рулевых тяг на одинаковые углы в противоположных направлениях. в) Затяните контргайки наконечников рулевых тяг. Момент затяжки ................ 50 54 Н ?м Углы поворота колес 1. Установите передние колеса на стенд для измерения радиуса поворота и измерьте углы поворота колес. Номинальное значение: внутреннее колесо, модели с колесными дисками диаметром: 16 дюймов ......................37 ?12' ? 2 ? 17 дюймов ......................33 ?48' ? 2 ? 18 дюймов.......................32 ?54' ? 2 ? модели для России и Украины ...........................34 ?14' ? 2 ? наружное колесо (для справки), модели с колесными дисками диаметром: 16 дюймов..............................30 ?18' 17 дюймов..............................28 ?18' 18 дюймов..............................27 ?48' модели для России и Украины ...................................28 ?36' 2. Если углы поворота не соответствуют номинальным значениям, то, вероятно, не отрегулирована величина схождения передних колес. Отрегулируйте схождение и снова проверьте углы поворота. Отрицательное схождение управляемых колес при повороте В дополнение к проверке схождения передних колес рекомендуется произвести проверку отрицательного схождения управляемых колес при повороте, особенно в тех случаях, когда автомобиль попал в аварию, или не исключается возможность того, что автомобиль ранее попадал в аварию. Внимание: данную проверку проведите при левом и правом поворотах. Номинальное значение (для внутреннего колеса, когда внешнее колесо повернуто на 20 ?).......................21?18’ Передняя подвеска Общий вид передней подвески. 1 пружина, 2 стойка стабилизатора поперечной устойчивости, 3 стабилизатор поперечной устойчивости, 4 поперечная балка передней подвески, 5 нижний рычаг, 6 стойка передней подвески, 7 центральная продольная балка.

Пример текста из раздела " Тормозная система ":

Установка 1. Установка деталей осуществляется в порядке, обратном снятию. 3. При установке деталей обратите внимание на подсоединение шлангов. Передние тормоза Замена тормозных колодок Примечание: при уменьшении толщины накладки тормозной колодки до 2 мм индикатор износа соприкасается с тормозным диском и во время движения издает визжащий звук для предупреждения водителя о необходимости срочной замены тормозных колодок. 1. Через специальное сервисное отверстие в тормозном суппорте проверьте толщину накладки тормозной колодки. Номинальное значение ...............10 мм Предельно допустимое значение .........................................2 мм Внимание: Если толщина накладки любой колодки меньше предельно допустимого значения, то замените тормозные колодки комплектом, кроме того, одновременно замените тормозные колодки на противоположном колесе данной оси. Если есть заметная разница в толщине накладок тормозных колодок с левой и с правой сторон суппорта, то проверьте плавность перемещения суппорта по направляющим пальцам. 2. Снимите нижний направляющий палец. Поднимите суппорт в сборе и подвесьте его на проволоке. Внимание: не удаляйте специальную смазку с направляющего и стопорного пальцев и не допускайте попадания загрязнений на направляющий палец. 3. Снимите следующие детали со скобы суппорта: прокладки; тормозную колодку; тормозную колодку и индикатор износа в сборе; фиксаторы колодок. Детали тормозного механизма. 1 тормозная колодка, 2 тормозная колодка с индикатором износа, 3 прокладка, 4 фиксатор колодки. 4. Измерьте сопротивление вращению ступицы колеса при снятых тормозных колодках (см. главы "Передняя подвеска" и "Задняя подвеска "). 5. Установите тормозные колодки и суппорт, затем измерьте сопротивление вращению ступицы колеса. Проверка переднего тормозного диска Проверка тормозного диска Внимание: для обеспечения нормальной работы дисковых тормозов необходимо уделять особое внимание соблюдению технических требований при обслуживании дисковых тормозов. Примечание: перед восстановительными операциями (перед механической обработкой) тормозного диска необходимо проверить указанные ниже параметры. 1. Отсутствие царапин, ржавчины, износа и пропитки поверхности диска продуктами износа накладок. а) Если автомобиль некоторое время не эксплуатировался, то часть поверхности диска, не контактировавшая с накладками тормозных колодок, покроется ржавчиной, что приведет к повышенному шуму и вибрации. б) Если перед установкой новых тормозных колодок не удалить канавки и царапины, появившиеся на поверхности диска в результате интенсивного износа, то нормальный контакт между диском и накладками тормозных колодок обеспечен не будет. 2. Отсутствие биения или выработки тормозного диска. Повышенное биение или выработка диска приведет к увеличению сопротивления нажатия на педаль тормоза из-за пульсации поршня колесного тормозного цилиндра. 3. Изменение толщины (непараллельность) тормозного диска. Если толщина тормозного диска не одинакова по периметру, то это приведет к вибрации педали тормоза. 4. Коробление (неплоскостность) тормозного диска. Неправильное обслуживание либо перегрев может привести к короблению тормозного диска (неплоскостности). Проверка толщины тормозного диска 1. Используя микрометр, измерьте толщину тормозного диска в восьми точках приблизительно через каждые 45° на расстоянии 10 мм от наружного края диска. Номинальное значение ............ 26,0 мм Предельное значение............... 24,4 мм Примечание: разность толщины тормозного диска между любыми двумя точками измерений не должна превышать 0,015 мм. 2. Если толщина тормозного диска меньше предельно допустимого значения, то снимите его и установите новый. Если разность толщины тормозного диска между различными точками измерений превышает предельно допустимое значение, то необходимо либо заменить тормозной диск, либо обработать его на специальном токарном станке. Проверка и коррекция биения тормозного диска 1. Снимите суппорт дискового тормоза в сборе, поднимите и закрепите его в стороне с помощью проволоки. 2. Осмотрите поверхность диска для выявления глубоких царапин, ржавчины и трещин. Тщательно очистите диск и удалите всю ржавчину.

Пример текста из раздела " Кузов ":

Передний бампер Снятие и установка ? Перед началом снятия деталей снимите решетку радиатора. ? Снятие деталей производится в порядке номеров, указанном на рисунке "Снятие переднего бампера". ? Установка деталей производится в порядке, обратном снятию. ? После завершения установки деталей установите решетку радиатора. Разборка и сборка ? Разборка производится в порядке номеров, указанных на рисунке "Разборка переднего бампера". ? Сборка производится в порядке, обратном разборке. Решетка радиатора Снятие и установка При снятии и установке решетки радиатора руководствуйтесь рисунком "Снятие решетки радиатора". Задний бампер Снятие и установка ? Перед началом снятия деталей выполните следующие действия: а) Снимите комбинированные фонари. б) Снимите заднюю отделку багажника. ? Снятие деталей производится в порядке номеров, указанном на сборочном рисунке "Снятие заднего бампера". ? Установка деталей производится в порядке, обратном снятию. ? После завершения установки деталей выполните следующие действия: а) Установите заднюю отделку багажника. б) Установите комбинированные фонари. Капот Снятие и установка ? Снятие деталей производится в порядке номеров, указанном на рисунке "Снятие капота". ? При снятии деталей обратите внимание на операцию снятия троса привода замка капота. Отсоедините уплотнитель жгута проводов от стенки моторного отсека и вытяните трос привода замка капота, как показано на рисунке (внутрь салона). Примечание: при попытке вытянуть трос привода замка капота в другом направлении, конец троса зацепится за уплотнитель жгута проводов, что сделает невозможным его снятие. Кузов Снятие переднего бампера. 1 фиксаторы переднего подкрылка, 2 нижняя крышка переднего бампера, 3 фиксаторы винтов крепления кронштейна пластины номерного знака, 4 кронштейн пластины номерного знака (отсоедините разъемы противотуманных фар), 5 передний бампер в сборе, 6 энергопоглощающая вставка, 7 усилитель переднего бампера. Разборка переднего бампера. 1 боковой уплотнитель, 2 противотуманная фара в сборе, 3 противотуманная фара, 4 кронштейн противотуманной фары, 5 заглушка отверстия под установку противотуманной фары (модели без противотуманных фар), 6 бампер. Снятие решетки радиатора. 1 решетка радиатора, 2 верхняя балка радиатора, 3 передний бампер.

Пример текста из раздела " Кузов ":

3. Установите шланг на высоте приблизительно 30 см над крышей автомобиля и пролейте уплотнение люка струей воды в течение 5 минут или больше. 4. Проверьте отсутствие протекания воды внутрь салона автомобиля через уплотнители люка. 5. При обнаружении протечки проверьте уплотнители люка, дренажный шланг и другие детали люка. Регулировка люка 1. Полностью закройте люк и полностью откройте шторку люка. 2. Ослабьте четыре гайки кронштейна крепления люка в сборе и, перемещая люк вперед-назад или влево-вправо, отрегулируйте его положение относительно проема. 3. Для регулировки высоты люка ослабьте четыре гайки кронштейна крепления люка в сборе. Отрегулируйте высоту, подобрав прокладки соответствующей толщины между люком и подъемным механизмом. 4. После окончания регулировок проверьте плавность работы электропривода люка. Очиститель лобового стекла Снятие и установка Примечание: снятие подрулевого комбинированного переключателя приведено в главе "Рулевое управление". ? Снятие деталей производится в порядке номеров, указанных на рисунке "Снятие очистителя лобового стекла". ? Установка деталей производится в порядке, обратном снятию. ? При установке деталей обратите внимание на следующие операции: 1. Установка скребка щетки стеклоочистителя. Внимание: для нормальной работы стеклоочистителя на щетке должны быть установлены держатели скребков с изгибом. 2. Установка рычага щетки и щетки стеклоочистителя. Установите рычаги щеток и щетки стеклоочистителя в сборе в положение, указанное на рисунке "Установка рычагов щеток очистителя лобового стекла". Снятие очистителя лобового стекла. 1 щетка стеклоочистителя в сборе, 2 скребок, 3 рычаг и щетка стеклоочистителя в сборе, 4 боковая крышка вентиляционной решетки капота, 5 вентиляционная решетка капота в сборе, 6 водоотводящий желоб, 7 тяга и электродвигатель очистителя лобового стекла в сборе, 8 электродвигатель очистителя лобового стекла. Примечание: стрелками " " указаны места расположения пластиковых фиксаторов; стрелками " " показаны места расположения защелок.
