Оглавление | 3
|
Сокращения | 3
|
Условные обозначения | 4
|
Общие инструкции по ремонту | 4
|
Идентификация | 4
|
Описание и рекомендации | 5
|
Рекомендации по техническому обслуживанию | 5
|
Некоторые рекомендации по управлению скутером | 5
|
Инструкция по эксплуатации | 6
|
Заправочные емкости | 6
|
Индикаторы | 6
|
Замок зажигания | 7
|
Выключатель освещения (модели до 2001 г.) | 7
|
Переключатель света фары | 7
|
Выключатель указателей поворота | 7
|
Фиксатор рычага тормоза | 8
|
Предохранители | 8
|
Емкости | 8
|
Запуск двигателя | 8
|
Техническое обслуживание | 9
|
Периодичность технического обслуживания | 9
|
Техническое описание | 9
|
Воздушный фильтр | 9
|
Система охлаждения | 10
|
Масляный насос | 10
|
Система зажигания | 10
|
Система запуска | 10
|
Трансмиссия | 11
|
Вариатор | 11
|
Регулировка фары | 11
|
Регулировка масляного насоса | 12
|
Проверка топливного насоса | 12
|
Очистка воздушного фильтра | 12
|
Проверка давления конца такта сжатия | 13
|
Проверка тормозных накладок | 13
|
Замена трансмиссионного масла | 13
|
Технические характеристики | 13
|
Расположение элементов систем управления, электрооборудования, питания (модели до 2001 г.) | 22
|
Расположение элементов систем управления, электрооборудования, питания (модели с 2001 г.) | 28
|
Кузовные элементы (модели до 2001 г.) | 32
|
Кузовные элементы (модели с 2001 г.) | 37
|
Силовой агрегат | 46
|
Система смазки | 46
|
Система питания | 50
|
Снятие и установка двигателя | 58
|
Разборка и сборка двигателя | 60
|
Главная передача | 72
|
Проверка и ремонт силового агрегата | 78
|
Ходовая часть (модели до 2001 г.) | 83
|
Ходовая часть (модели с 2001 г.) | 95
|
Электрооборудование | 101
|
Проверка аккумуляторной батареи | 103
|
Регулятор напряжения (выпрямитель) | 103
|
Генератор | 104
|
Прерыватель (блок CDI) | 105
|
Проверка угла опережения зажигания | 105
|
Датчик уровня топлива | 107
|
Рулевые выключатели (модели до 2001 г.) | 107
|
Рулевые выключатели (модели с 2001 г.) | 108
|
Лампы | 110
|
Схемы электрооборудования | 110
|
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙЭТИ ЖЕ
СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Расположение элементов ":

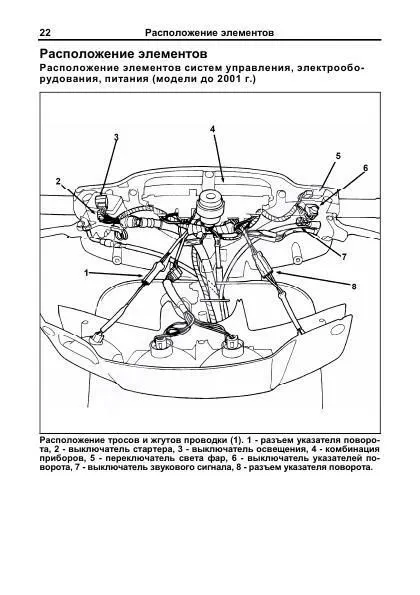

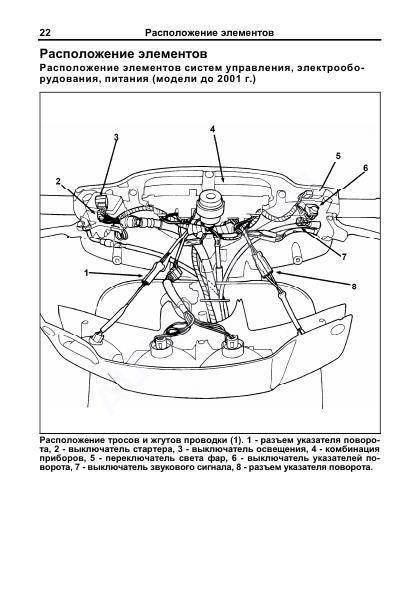

Расположение элементов систем управления, электрооборудования, питания (модели до 2001 г.) Расположение тросов и жгутов проводки (1)1 разъем указателя поворота, 2 выключатель стартера, 3 выключатель освещения, 4 комбинация приборов, 5 переключатель света фар, 6 выключатель указателей поворота, 7 выключатель звукового сигнала, 8 разъем указателя поворота
Пример текста из раздела " Кузовные элементы ":

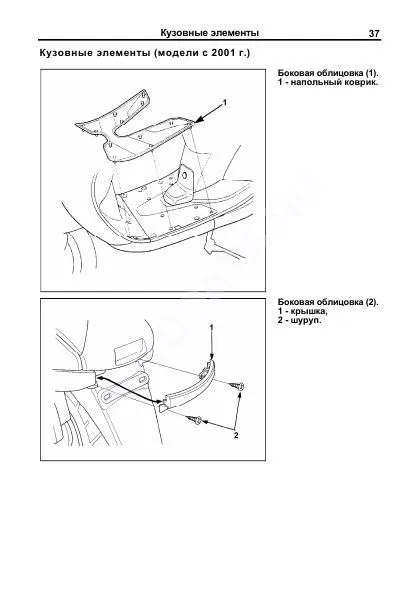

Кузовные элементы (модели с 2001 г.) Боковая облицовка (1)1 напольный коврик Боковая облицовка (2)1 крышка, 2 шуруп
Пример текста из раздела " Силовой агрегат ":

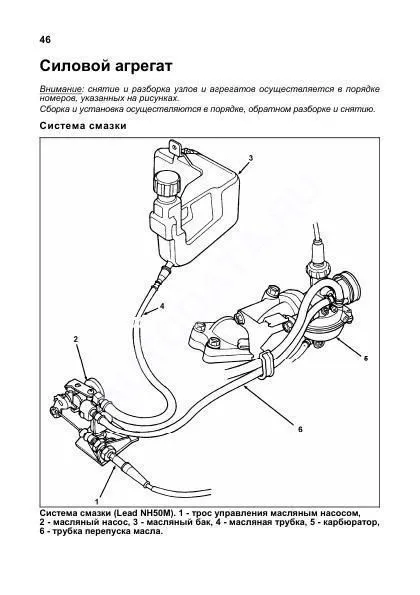

Внимание: снятие и разборка узлов и агрегатов осуществляется в порядке номеров, указанных на рисункахСборка и установка осуществляются в порядке, обратном разборке и снятиюСистема смазки Система смазки (Lead NH50M)1 трос управления масляным насосом, 2 масляный насос, 3 масляный бак, 4 масляная трубка, 5 карбюратор, 6 трубка перепуска масла
Пример текста из раздела " Ходовая часть (модели до 2001 г.) ":

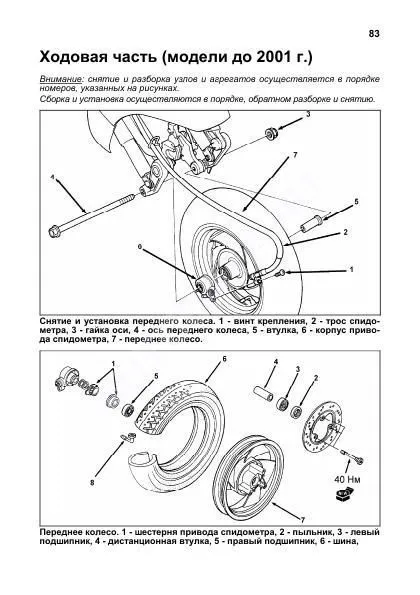

Внимание: снятие и разборка узлов и агрегатов осуществляется в порядке номеров, указанных на рисункахСборка и установка осуществляются в порядке, обратном разборке и снятию Снятие и установка переднего колеса1 винт крепления, 2 трос спидометра, 3 гайка оси, 4 ось переднего колеса, 5 втулка, 6 корпус привода спидометра, 7 переднее колесо Переднее колесо1 шестерня привода спидометра, 2 пыльник, 3 левый подшипник, 4 дистанционная втулка, 5 правый подшипник, 6 шина,
Пример текста из раздела " Ходовая часть (модели с 2001 г.) ":

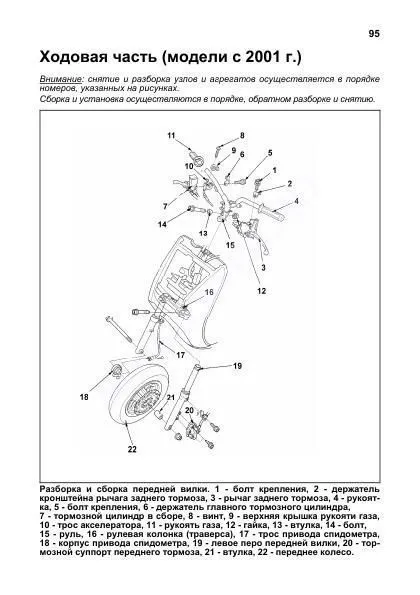

Внимание: снятие и разборка узлов и агрегатов осуществляется в порядке номеров, указанных на рисункахСборка и установка осуществляются в порядке, обратном разборке и снятию Разборка и сборка передней вилки 1 болт крепления, 2 держатель кронштейна рычага заднего тормоза, 3 рычаг заднего тормоза, 4 рукоятка, 5 болт крепления, 6 держатель главного тормозного цилиндра, 7 тормозной цилиндр в сборе, 8 винт, 9 верхняя крышка рукояти газа, 10 трос акселератора, 11 рукоять газа, 12 гайка, 13 втулка, 14 болт, 15 руль, 16 рулевая колонка (траверса), 17 трос привода спидометра, 18 корпус привода спидометра, 19 левое перо передней вилки, 20 тормозной суппорт переднего тормоза, 21 втулка, 22 переднее колесо
