Книга Тойота Королла с 2013 года с бензиновыми 1.3, 1.6, 1.8 и дизельным 1.4 двигателями. Электросхемы. Руководство по ремонту, эксплуатации и техническому обслуживанию автомобиля.
В данном руководстве рассмотрены эксплуатация и ремонт автомобиля Toyota Corolla (Тойота Королла) с 2013 года выпуска. В книге описан ремонт Toyota Corolla (Тойота Королла) с бензиновыми и дизельными двигателями:
1NR-FE/ 1ZR-FE / 2ZR-FE / 1ND-TV, объёмом бензин 1.3 / 1.6 / 1.8 и дизель 1.4 л.
В книге имеется подробный обзор устройства этой машины с непременными описаниями всех составляющих Тойоты.
Есть отдельный раздел, где есть инструкция по эксплуатации Toyota Corolla – она поможет водителю сориентироваться в любой ситуации на дороге или в гараже, не причинив при этом ущерба любимой машине. Еще один полезный раздел наглядно описывает все, что касается технического обслуживания этой модели, включая регламент проверочных процедур и сам их ход. Обязательной для качественных автокниг является информация по электрооборудованию машин, так что в данном мануале в полном объеме напечатаны электросхемы Toyota Corolla.
Поскольку данное пособие направлено, в первую очередь, на практикующихся мастеров и водителей, то в нем много внимания уделено всему, что имеет непосредственное отношение к диагностике и ремонту всех составляющих Тойоты. Каждая инструкция к практическим действиям сопровождается точными пояснениями, советами и наглядными фотографиями, так что даже начинающий пользователь не допустит серьезных ошибок в процессе выявления неисправностей и их поэтапного устранения с помощью данного руководства.
Купить книгу по ремонту и эксплуатации автомобиля Toyota Corolla с 2013 с бензиновыми 1.3, 1.6, 1.8 и дизельным 1.4 двигателями, электросхемы Вы можете в нашем интернет-магазине с доставкой Почтой России или курьером по Москве.
ВВЕДЕНИЕ 1 ДЕЙСТВИЯ В ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЯ В случае возникновения аварийной ситуации..........1*1
Если требуется экстренно остановить автомобиль.... 1*1
Если автомобиль нуждается в буксировке..........1*2
Ёсли вас что-то настораживает..........,1*3
Система отключения топливного насос (только бензиновый двигатель)...........1 *4
Если горит контрольная лампа или звучи предупреждающий сигнал..........1*4
Если отображается предупреждающее сообщение...1*9
Проверка и замена плавких предохранителей..........1 *9
Замена ламп...........1*10
Если спущено колес (автомобили с запасным колесом)..........1*13
Если спущено колесо (автомобили с аварийным ремонтным комплектом для устранения прокола).... 1*17
Если рычаг управления трансмиссией не удается вывести из положения «Р» (автомобили с Multidrive). 1*23
Если невозможно переместить рычаг селектора (автомобили с многорежимной механической коробкой передач)..........1*23
Если электронный ключ работает неправильно (автомобили с интеллектуальной системой вход и запуска и доступом без ключа)..........1*24
Запуск двигателя от внешнего источника питания ... 1 *25
Если двигатель автомобиля перегрелся...........1*28
Если закончилось топливо и двигатель заглох(только дизельный двигатель)...........1 *28
Если автомобиль застрял...........1 *29
2А ЕЖЕДНЕВНЫЕ ПРОВЕРКИ И ОПРЕДЕЛЕНИ НЕИСПРАВНОСТЕЙ...........2А*31 2В ЭКСПЛУАТАЦИЯ АВТОМОБИЛ В ЗИМНИЙ ПЕРИОД...........2В*49 2С ПОЕЗДКА НА СТО..........2С*51 3А ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИ Техническая информация автомобиля..........ЗА*53
Органы управления, приборная панель,оборудование салона...........ЗА*55
Уход за кузовом и салоном автомобиля..........ЗА*64
Техническое обслуживание автомобиля...........ЗА*66
ЗВ РАСХОДНЫЕ МАТЕРИАЛЫ ДЛЯ ПРОВЕДЕНИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ..........3B*73 4 ПРЕДОСТЕРЕЖЕНИЯ И ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ ВЫПОЛНЕНИИ РАБОТ НА АВТОМОБИЛЕ..........4*77 5 ОСНОВНЫЕ ИНСТРУМЕНТЫ, ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ И МЕТОДЫ РАБОТЫ С НИМ Базовый комплект необходимых инструментов.......5*79
Методы работы с измерительными приборами........5*81
6А МЕХАНИЧЕСКАЯ ЧАСТЬ ДВИГАТЕЛЯ (БЕНЗИНОВЫЕ ДВИГАТЕЛИ) Проверка без снятия с автомобиля...........6А*83
Приводной (поликлиновой) ремень..........6А*85

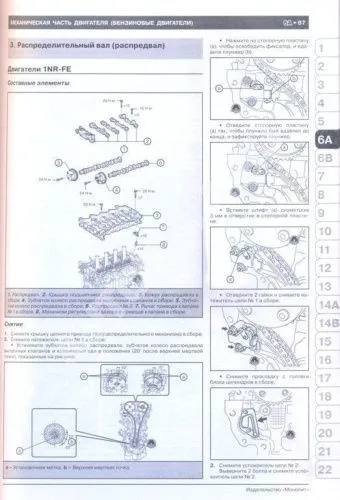

Распределительный вал (распредвал)..........6А*87
Головка блока цилиндров..........6А*98
Прокладка головки блока цилиндров...........6А*104
Сальники коленчатого вала..........6А*107

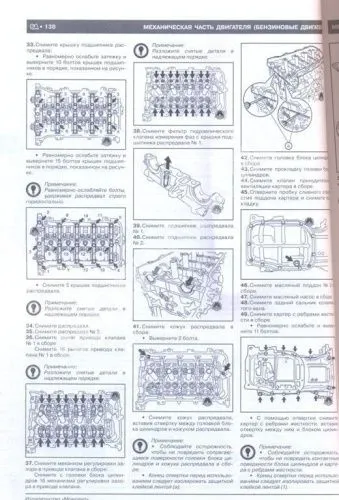

Двигатель в сборе..........6А*114
Блок двигателя..........6А*125
6В МЕХАНИЧЕСКАЯ ЧАСТЬ ДВИГАТЕЛЯ (ДИЗЕЛЬНЫЕ ДВИГАТЕЛИ) Проверка без снятия с автомобиля...........6В*146
Приводной (поликлиновой) ремень..........6В*147
Головка блока цилиндров..........6В*148
Прокладка головки блока цилиндров...........6В*152
Сальники коленчатого вала..........6В*158
7 СИСТЕМА ОХЛАЖДЕНИЯ Обслуживание на автомобиле..........7*161
Вентилятор системы охлаждения...........7*163
Насос системы охлаждения..........7*163
Термостат...........7*166
Электродвигатель вентилятор системы охлаждения..........7*169
Радиатор...........7*170
Система рециркуляции тепла отработавших газов (при наличии)..........7*172
8 СИСТЕМА СМАЗКИ Обслуживание на автомобиле..........8*176
Масло и масляный фильтр..........8*177
Контактный датчик давления масла..........8*180
Масляный насос...........8*181
Масляный радиатор двигателя (двигатели 1ND-TV).... 8*194
9 СИСТЕМА ПИТАНИЯ Обслуживание на автомобиле..........9*196
Система питания бензинового двигателя...........9*198
Система питания дизельного двигателя...........9*215
10 СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Корпус дроссельной заслонки..........10*225
Блок управления двигателем (ЕСМ)..........10*229
Педаль акселератора..........10*230
Датчики системы..........10*230
11 СИСТЕМА ВПУСКА И ВЫПУСКА Впускной коллектор...........11 *242
Выпускной коллектор..........11*244
Выпускные трубопроводы и глушители...........11*252
Промежуточный охладитель(модели с дизельными двигателями)..........11 *255
Системы снижения токсичност отработавших газов..........11 *256
12 ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ Система зажигания (бензиновые двигатели)........12*261
Система зарядки..........12*264
Система запуска...........12*267
Система предпускового подогрев (дизельные двигатели)...........12*271
13 СЦЕПЛЕНИЯ Прокачка гидропривода сцепления..........13*272
Педаль сцепления...........13*272
Главный цилиндр сцепления...........13*275
Сцепление..........13*276
Переключатель педали сцепления...........13*279
14А МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ Масло для механических трансмиссий...........14А*281
Рычаг переключения передач...........14А*282
Трос механизма переключения передач...........14А*283
Сальники дифференциала..........14А*286
Механическая трансмиссия в сборе...........14А*287
Выключатель света заднего хода..........14А*291
14В БЕССТУПЕНЧАТАЯ ТРАНСМИССИЯ Жидкость бесступенчатой трансмиссии..........14В*293
Рычаг переключения передач...........14В*298
Трос механизма переключения передач...........14В*300
Сальники дифференциала..........14В*303
Бесступенчатая трансмиссия в сборе..........14В*305
Гидротрансформатор и ведущий диск..........14В*310
Масляный поддон...........14В*311
Масляный радиатор..........14В*312
Датчики бесступенчатой трансмиссии...........14В*313
Переключатель управления переключением......14В*316
15 ПРИВОДНЫЕ ВАЛЫ И ГЛАВНАЯ ПЕРЕДАЧА Приводные валы...........15*317
16 ХОДОВАЯ ЧАСТЬ Передняя подвеска...........16*324
Задняя подвеска...........16*339
Колеса и шины..........16*349
Ступицы колес...........16*355
17 ТОРМОЗНАЯ СИСТЕМА Обслуживание на автомобиле..........17*360
Педаль тормоза..........17*362
Главный тормозной цилиндр, усилитель тормозной системы, вакуумный насос...........17*365
Передние тормоза..........17*373
Задние тормоза..........17*379
Стояночная тормозная система..........17*388
Антиблокировочная система..........17*391
18 РУЛЕВОЕ УПРАВЛЕНИЕ Рулевое колесо, переключатель на рулевом колесе...........18*398
Рулевая колонка...........18*401
Механизм рулевого управления, рулевые тяги.....18*407
Система рулевого управления с усилителем.........18*411
19 КУЗОВ Общая информация..........19*412
Внутреннее оборудование автомобиля..........19*412
Наружное оборудование автомобиля...........19*435
Кузовные размеры..........19*464
20 СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ Общие сведения...........20*487
Меры предосторожности при работ с системой пассивной безопасности..........20*488
Подушки безопасности...........20*490
Центральный блок управления системы SRS........20*497
Датчики системы SRS...........20*498
Витой кабель...........20*502
Ремни безопасности...........20*504
Утилизация модулей подушек безопасности и натяжителей ремней безопасности...........20*511
21 СИСТЕМА КОНДИЦИОНИРОВАНИ Общие сведения..........21 *512
Датчики системы...........21*513
Панель системы кондиционирования..........21*516
Элементы системы кондиционирования...........21*518
22 ЭЛЕКТРООБОРУДОВАНИ И ЭЛЕКТРОСИСТЕМЫ АВТОМОБИЛЯ Органы управления автомобиле и вспомогательное электрооборудование...........22*532
Осветительные приборы...........22*545
Аудиовизуальная система..........22*560
Обозначение электросхемы...........22*564
Указатель сокращений на схемах...........22*565

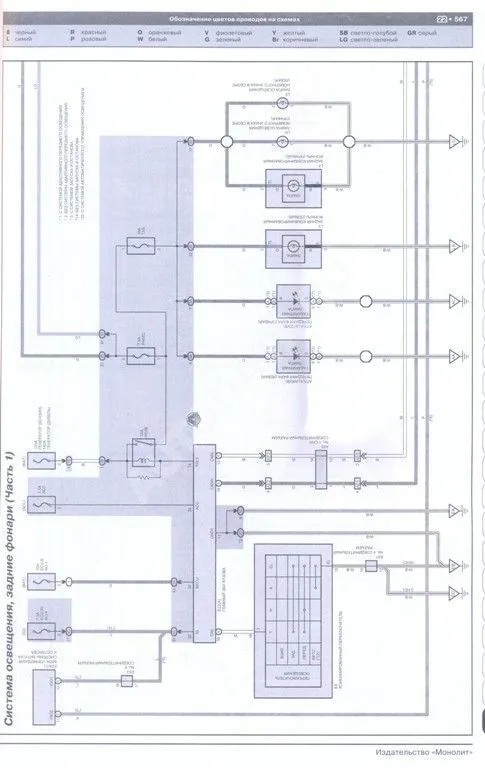

Электросхемы...........22*566
ТОЛКОВЫЙ СЛОВАРЬ..........С*612
