Купить книгу по ремонту и эксплуатации Toyota Corolla, Levin, Trueno с 1995

Книга Toyota Corolla, Sprinter, Levin, Trueno 1995-2000 праворульные модели бензин, дизель, электросхемы. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата

Увеличить обложку

Артикул: 1785 - назовите при заказе по телефону
Издательство: Легион-Aвтодата
ISBN: 5-88850-180-1
Число страниц: 432
Формат: А4
Переплет: Мягкий
Год выпуска: 1995-00
V бенз дв: 1.3; 1.5; 1.6
V диз дв: 2.0; 2.2

Цена в интернет-магазине: 1 180 руб.

Есть в наличии

Количество:

В корзину

Книга Тойота Королла, Спринтер, Королла Левин, Спринтер Труено. Праворульные модели 2WD и 4WD 1995-2000 с бензиновыми 4E-FE 1,3 л, 5A-FE 1,5 л, 4A-FE 1,6 л, 4A-GE 1,6 л и дизельными 2C 2,0 л, 3C-E 2,2 л двигателями, электросхемы. Руководство по ремонту, устройству и техническому обслуживанию автомобиля.

В руководстве дается пошаговое описание процедур по эксплуатации, ремонту и техническому обслуживанию автомобилей Toyota Corolla, Sprinter, Corolla Levin, Sprinter Trueno 1995-2000 гг. выпуска, оборудованных бензиновыми 4E-FE (1,3 л), 5A-FE (1,5 л), 4A-FE (1,6 л), 4A-GE (1,6 л) и дизельными 2C (2,0 л), 3C-E (2,2 л) двигателями.

Издание содержит руководство по эксплуатации, описание систем, подробные сведения по техническому обслуживанию автомобиля; диагностике, ремонту и регулировке элементов систем двигателя (в т.ч. систем управления бензиновым и дизельным двигателем, зажигания, запуска, зарядки и системы изменения фаз газораспределения (VVT)), элементов механических и автоматических коробок передач, раздаточной коробки, заднего редуктора, элементов тормозной системы (включая антиблокировочную систему тормозов (ABS)), рулевого управления и подвески (в том числе многорычажной, для спортивных модификаций).

Приведены инструкции по использованию самодиагностики систем управления бензиновым и дизельным двигателем, АКПП, ABS и SRS, процедуры проверки параметров в разъемах электронных блоков управления различными системами.

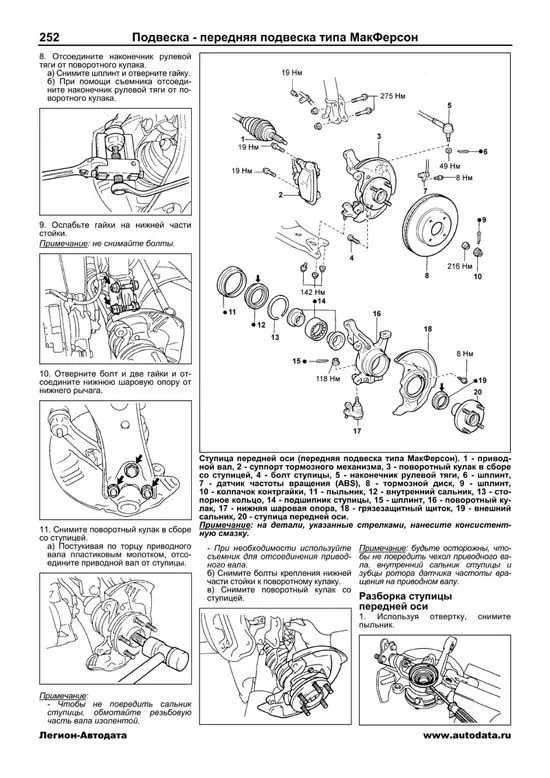

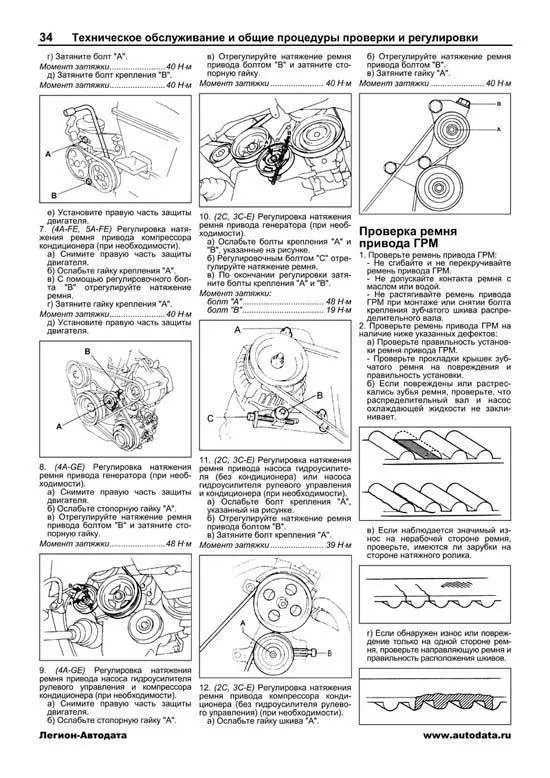

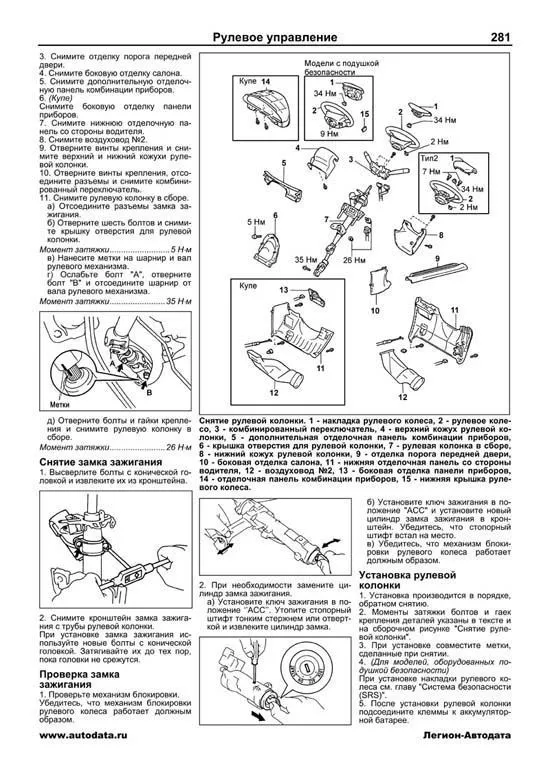

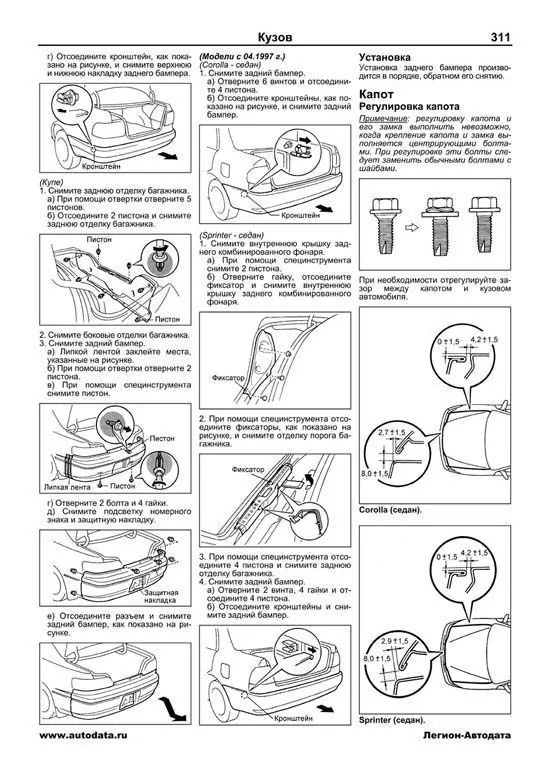

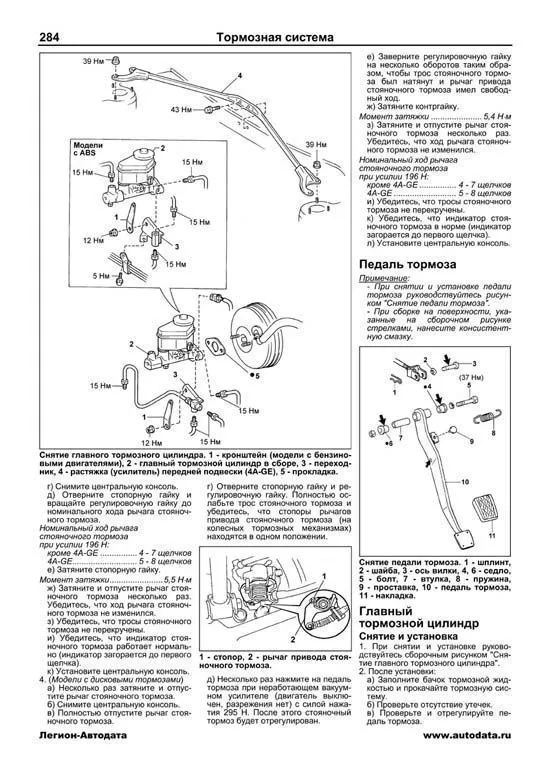

Скачать бесплатно PDF страницы книги по ремонту и обслуживанию Toyota Corolla, Sprinter, Levin, Trueno 1995-2000

Купить книгу по ремонту и эксплуатации автомобиля Toyota Corolla, Levin, Trueno 1995-2000 праворульные модели с бензиновыми 4E-FE 1,3 л, 5A-FE 1,5 л, 4A-FE 1,6 л, 4A-GE 1,6 л и дизельными 2C 2,0 л, 3C-E 2,2 л двигателями, электросхемы Вы можете в нашем интернет-магазине с доставкой Почтой России или курьером по Москве.

Посмотреть содержание

Сокращения и условные обозначения	3
Идентификация	3
Общие инструкции по ремонту	4
Точки установки гаражного домкрата и лап подъемника	5
Руководство по эксплуатации	6
Блокировка дверей	6
Одометр и счетчик пробега	8
Тахометр	8
Указатель температуры охлаждающей жидкости	8
Указатель уровня топлива	8
Индикаторы комбинации приборов	8
Часы	10
Стеклоподъемники	10
Световая сигнализация на автомобиле	10
Фальшфейер	11
Капот и крышка багажника	11
Лючок топливно-заливной горловины	11
Выключатель стеклоочистителя и омывателя	11
Регулировка положения рулевого колеса	12
Управление зеркалами	12
Регулировка положения внутреннего зеркала	12
Освещение салона	12
Регулировка положения сидений	12
Ремни безопасности	13
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS	14
Люк	14
Управление отопителем и кондиционером	15
Магнитола	16
Антиблокировочная тормозная система (ABS)	17
Управление автомобилем с АКПП	18
Управление автомобилем с МКПП	19
Особенности трансмиссии моделей 4WD	19
Советы по вождению в различных условиях	19
Буксировка автомобиля	20
Запуск двигателя	20
Неисправности двигателя во время движения	22
Запасное колесо, домкрат и инструменты	22
Поддомкрачивание автомобиля	22
Замена колеса	22
Замена на "докатку"	23
Рекомендации по выбору шин	23
Проверка давления и состояния шин	24
Замена шин	25
Особенности эксплуатации алюминиевых дисков	25
Замена дисков колес	25
Индикаторы износа накладок тормозных колодок	26
Каталитический нейтрализатор и система выпуска	26
Проверка и замена предохранителей	26
Замена ламп	27
Техническое обслуживание и общие процедуры проверки и регулировки	30
Интервалы обслуживания	30
Моторное масло и фильтр	30
Меры предосторожности при работе с маслами	30
Выбор моторного масла	30
Проверка уровня моторного масла	31
Замена моторного масла и фильтра	31
Проверка и замена охлаждающей жидкости	31
Проверка и очистка воздушного фильтра	32
Проверка состояния аккумуляторной батареи	32
Проверка ремней привода навесных агрегатов	32
Проверка ремня привода ГРМ	34
Особенности технического обслуживания бензиновых двигателей	35
Проверка высоковольтных проводов	35
Проверка свечей зажигания	35
Проверка и регулировка угла опережения зажигания	35
Проверка частоты вращения холостого хода	35
Проверка давления конца такта сжатия	36
Замена топливного фильтра	36
Особенности технического обслуживания дизельного двигателя	36
Проверка и регулировка угла опережения впрыска (2C)	36
Проверка и регулировка угла опережения впрыска (3C-E)	37
Регулировка холостого хода и максимальной частоты вращения (2C)	37
Проверка частоты вращения холостого хода и максимальной частоты вращения (3C-E)	37
Проверка давления впрыска	37
Проверка давления конца такта сжатия	37
Проверка и регулировка частоты вращения холостого хода при включении кондиционера/отопителя (2C)	37
Замена топливного фильтра	38
Проверка рабочей жидкости в АКПП	38
Проверка уровня рабочей жидкости в дифференциале (A132L)	38
Замена рабочей жидкости в АКПП	38
Проверка масла в раздаточной коробке (АКПП)	38
Замена масла в раздаточной коробке (АКПП)	38
Замена рабочей жидкости в дифференциале (А132L)	38
Замена фильтра	39
Проверка и замена масла в МКПП и раздаточной коробке (4WD)	39
Проверка уровня масла в картере редуктора заднего моста (4WD)	40
Проверка уровня рабочей жидкости гидроусилителя рулевого управления	40
Замена рабочей жидкости усилителя рулевого управления	40
Проверка уровня рабочей жидкости гидропривода сцепления и тормозной системы	40
Бензиновый двигатель 4E-FE	41
Проверка и регулировка тепловых зазоров в клапанах	41
Ремень привода ГРМ	42
Головка блока цилиндров	43
Бензиновые двигатели 4A-FE и 5A-FE	47
Проверка и регулировка тепловых зазоров в клапанах	47
Ремень привода ГРМ	49
Головка блока цилиндров	51
Блок цилиндров	56
Бензиновый двигатель 4A-GE	59
Проверка и регулировка тепловых зазоров в клапанах	59
Ремень привода ГРМ	60
Головка блока цилиндров	62
Блок цилиндров	63
Дизельный двигатель 2C	65
Проверка и регулировка тепловых зазоров в клапанах	65
Ремень привода ГРМ	66
Головка блока цилиндров	69
Блок цилиндров	73
Дизельный двигатель 3C-E	76
Проверка и регулировка зазоров в приводе клапанов	76
Разборка и сборка двигателя	76
Головка блока цилиндров	78
Двигатель - общие процедуры ремонта	80
Головка блока цилиндров	80
Блок цилиндров	88
Система охлаждения	99
Насос охлаждающей жидкости	99
Термостат	99
Радиатор	100
Электровентилятор системы охлаждения	100
Проверка датчиков и реле	101
Система смазки	102
Проверка давления масла	102
Масляный насос и масляный поддон (4E-FE)	102
Масляный насос и масляный поддон (4A-FE, 5A-FE)	104
Масляный насос и масляный поддон (4A-GE)	105
Масляный насос и масляный поддон (2C)	106
Проверка масляного насоса	107
Маслоохладитель (2C, 3C-E)	108
Электронная система управления дизельным двигателем 3C-E	109
Меры предосторожности при работе с электронной системой управления	109
Система электронного управления	110
Общее описание	110
Регулирование величины подачи топлива	110
Регулирование угла опережения впрыска	111
Электронное управление подачей воздуха во впускной коллектор на режиме прогрева и холостого хода	111
Электронное управление рециркуляцией отработавших газов	111
Система самодиагностики	111
Считывание кодов неисправностей	112
Стирание кодов неисправностей	112
Поиск неисправностей вольт/омметром	112
Проверка элементов системы электронного управления	116
Датчик абсолютного давления воздуха во впускном коллекторе	116
Датчик положения педали акселератора	116
Датчик температуры охлаждающей жидкости	116
Датчик температуры воздуха на впуске	116
Датчик положения коленчатого вала	117
Датчик частоты вращения (положения) вала ТНВД	117
Электромагнитный перепускной клапан	117
Электромагнитный клапан регулировки угла опережения впрыска	117
Главное реле системы электронного управления	117
Проверка электропневмоклапана управления разрежением (EVRV)	117
Датчик температуры топлива	118
Клапан системы рециркуляции ОГ	118
Проверка системы рециркуляции ОГ (EGR) на автомобиле	118
Топливная система дизельного двигателя	119
Замена топливного фильтра	119
Проверка системы подогрева топлива	119
Форсунки	119
Топливный насос высокого давления (ТНВД)	122
Система снижения токсичности (2C)	130
Проверка элементов системы	130
Самодиагностика системы управления двигателем	131
Система впрыска топлива бензиновых двигателей	135
Описание	135
Топливная система	135
Система подачи воздуха	135
Система электронного управления	135
Меры предосторожности	135
Меры предосторожности при обслуживании электрооборудования	135
Меры предосторожности при наличии на автомобиле мобильной системы радиосвязи	135
Меры предосторожности при работе с системой воздухоснабжения	135
Меры предосторожности при работе с электронной системой управления	136
Меры предосторожности при работе с топливной системой	136
Система диагностирования	137
Диагностические коды для электронного блока управления	139
Выводы электронного блока управления	145
Топливная система	152
Форсунки	154
Система подачи воздуха	158
Система электронного управления	164
Главное реле системы впрыска топлива	164
Реле-выключатель топливного насоса	165
Проверка датчиков температуры охлаждающей жидкости и температуры воздуха на впуске.	165
Проверка датчика абсолютного давления во впускном коллекторе	165
Проверка датчика детонации	166
Проверка датчика температуры отработавших газов	166
Проверка электропневмоклапана системы улавливания паров топлива	166
Проверка клапана системы VVT (4A-GE)	166
Проверка кислородного датчика	167
Проверка системы выключения подачи топлива на режимах принудительного холостого хода	167
Алгоритм поиска неисправности кислородного датчика	168
Система зажигания	169
Меры предосторожности	169
Проверка элементов системы зажигания	169
Система зажигания DIS (4E-FE с 04.1997 г.)	170
Объединенный узел зажигания	171
Распределитель	172
Система запуска	174
Стартер	174
Реле стартера	181
Система облегчения запуска (2C)	181
Система зарядки	182
Сцепление	186
Прокачка гидропривода сцепления	186
Педаль сцепления	186
Главный цилиндр привода выключения сцепления	187
Рабочий цилиндр привода выключения
сцепления	187
Сцепление	188
Механическая коробка передач	190
Схема работы трансмиссии 4WD	190
Проверка и замена масла в МКПП и раздаточной коробке	190
Снятие и установка коробки передач в сборе	191
Система блокировки межосевого дифференциала	201
Рычаг переключения передач	202
Замена сальников передних приводных валов	203
Замена сальника выходного вала раздаточной коробки	204
Трансмиссия моделей 4WD	204
Раздаточная коробка	205
Автоматическая коробка передач	206
Общая информация	206
Предварительные проверки	208
Диагностика КПП	208
Система самодиагностики (А245Е, А246Е)	208
Проверка элементов электрической части системы управления (А245Е, А246Е)	210
Электрические элементы (A132L, A240L, A241L, A241H)	213
Система блокировки селектора и ключа зажигания	214
Проверка механических систем КПП	215
Проверка системы блокировки межосевого дифференциала (А241Н)	219
Снятие и установка блока клапанов	221
Снятие и установка троса управления клапаном-дросселем	223
Снятие и установка коробки передач в сборе	224
Замена сальников приводных валов	224
Замена сальника карданного вала (А241Н)	224
Гидротрансформатор и пластина привода гидротрансформатора	226
Раздаточная коробка	227
Карданный вал (модели 4WD)	230
Редуктор заднего моста (модели 4WD)	233
Замена переднего сальника	233
Снятие	235
Проверка фланца	235
Установка	235
Приводные валы	236
Передние приводные валы	236
Задние приводные валы (модели 4WD)	241
Подвеска	243
Предварительные проверки	243
Проверка и регулировка углов установки передних колес	244
Проверка и регулировка углов установки задних колес (модели 2WD)	246
Проверка и регулировка углов установки задних колес (модели 4WD)	246
Передняя подвеска типа МакФерсон	247
Стойка передней подвески	247
Нижний рычаг передней подвески	248
Нижняя шаровая опора	249
Стабилизатор поперечной устойчивости	250
Ступица передней оси	251
Многорычажная передняя подвеска	254
Стойка передней подвески	254
Нижний рычаг передней подвески	257
Стабилизатор поперечной устойчивости	259
Ступица передней оси	260
Задняя подвеска	262
Стойка задней подвески	262
Рычаги задней подвески	263
Стабилизатор поперечной устойчивости	265
Ступица задней оси (модели 2WD)	265
Кулак (модели 2WD)	267
Ступица задней оси и кулак (модели 4WD)	267
Рулевое управление	270
Проверка люфта рулевого колеса	270
Проверка усилия на рулевом колесе	270
Проверка уровня рабочей жидкости	270
Проверка давления рабочей жидкости усилителя рулевого управления	270
Прокачка системы усилителя рулевого управления	271
Проверка ремня привода насоса усилителя	271
Рулевой механизм (модели без усилителя рулевого управления)	272
Рулевой механизм (модели с усилителем рулевого управления)	273
Насос усилителя рулевого управления	275
Рулевая колонка	280
Тормозная система	283
Прокачка тормозной системы	283
Проверка и регулировка педали тормоза	283
Проверка и регулировка стояночного тормоза	283
Педаль тормоза	284
Главный тормозной цилиндр	284
Вакуумный усилитель тормозов	285
Ресивер	286
Вакуумный насос	286
Передние тормоза	287
Задние барабанные тормоза	289
Задние дисковые тормоза	292
Стояночный тормоз	294
Регулятор давления (P - valve)	295
Антиблокировочная система тормозов (ABS)	296
Описание системы диагностики	296
Проверка системы ABS	296
Сброс кодов неисправности	297
Диагностика датчиков частоты вращения и замедления	299
Модулятор давления	300
Проверка выключателя стоп-сигналов	302
Управляющее реле	302
Датчики частоты вращения передних колес	302
Датчики частоты вращения задних колес	303
Датчик замедления (модели 4WD)	303
Проверка цепи ABS	303
Система контроля за давлением в шинах (модели с 04.1997 г. выпуска)	307
Кузов	309
Передний бампер	309
Задний бампер	310
Капот	311
Боковые двери	312
Багажник	318
Лобовое стекло	318
Заднее стекло	320
Заднее боковое стекло	321
Люк	323
Панель приборов	323
Кондиционер, отопление и вентиляция	331
Меры безопасности при работе с хладагентом	331
Вакуумирование, зарядка и проверка системы	331
Панель управления кондиционером и отопителем	333
Блок вентилятора отопителя	336
Блоки отопителя и кондиционера	336
Компрессор	337
Проверка электрических элементов	338
Система безопасности (SRS)	346
Модели до 1996 г. (с механическим управлением)	346
Модели с 1996 г. (с электронным управлением)	346
Разъемы системы SRS	347
Диагностика системы	347
Подушка безопасности водителя	349
Подушка безопасности пассажира	349
Центральный датчик SRS	350
Боковые датчики SRS	350
Электрооборудование кузова	351
Общая информация	351
Меры предосторожности	351
Включение тепловых предохранителей	351
Замена предохранителей	351
Меры предосторожности при замене ламп	351
Идентификация разъемов	351
Замок зажигания	351
Реле и предохранители	352
Фары и габаритные фонари	360
Проверка элементов системы управления освещением	361
Стеклоочистители и стеклоомыватели	363
Комбинация приборов	366
Проверка спидометра	366
Проверка тахометра	367
Проверка указателя температуры охлаждающей жидкости	367
Проверка датчика температуры охлаждающей жидкости двигателя	368
Проверка указателя уровня топлива	368
Проверка датчика уровня топлива	368
Проверка датчика низкого уровня топлива	369
Проверка датчика наличия воды в топливном фильтре (модели с дизельным двигателем)	369
Проверка системы предупреждения о непристегнутых ремнях безопасности	369
Проверка датчика аварийного давления моторного масла	370
Проверка датчика включения стояночного тормоза	370
Проверка датчика разрежения в системе вакуумного усилителя (модели с дизельным двигателем)	370
Проверка системы предупреждения о низком уровне тормозной жидкости	370
Проверка индикаторов положения селектора АКПП	370
Проверка индикатора режима работы АКПП	370
Проверка выключателя повышающей передачи	370
Проверка датчика перегрева рабочей жидкости АКПП (4WD)	370
Обогреватель заднего стекла	370
Электрические стеклоподъемники	371
Центральный замок	373
Система дистанционного управления центральным замком	374
Электропривод люка	377
Система регулировки положения наружных зеркал	377
Система предупреждения об оставленном ключе в замке зажигания	379
Цвета проводов	380
Обозначения, применяемые на схемах электрооборудования	380
Схемы электрооборудования	381
Схема №1	381
- Распределение электропитания
- Звуковой сигнал
Схема №2	382
- Система запуска и зажигания
Схема №3	383
- Система зарядки
- Вентилятор системы охлаждения и конденсатора кондиционера
Схема №4	384
- Система управления двигателем (модели с двигателем 2с выпуска до 04.98 г.)
- 4WD ( модели с МКПП выпуска до 04.97 г.)
Схема №5	385
- Система управления двигателем (модели с двигателем 4Е-FE)
Схема №6	386
- Система управления двигателем (модели с двигателем 4E-FE) (Продолжение)
- 4WD (модели c АКПП выпуска до 04.97 г.)
Схема №7	387
- Система управления двигателем (модели с двигателем 5A-FE)
Схема №8	388
- Система управления двигателем (модели с двигателем 5A-FE) (Продолжение)
- Повышающая передача (кроме моделей с электронным управлением АКПП)
Схема №9	389
- Система управления двигателем (модели с двигателем 4A-FE)
Схема №10	390
- Система управления двигателем (модели с двигателем 4A-FE.) (Продолжение)
- 4WD (модели с АКПП до 04.97 г.)
Схема №11	391
- Система управления двигателем (модели с двигателем 4A-GE)
Схема №12	392
- Система управления двигателем (модели с двигателем 4A-GE) (Продолжение)
- Электропривод зеркал
Схема №13	393
- Система электронного управления АКПП
Схема №14	394
- Подушки безопасности (модели выпуска до 04.97 г.)
- Подушки безопасности и преднатяжители ремней безопасности модели впуска с 04.97 г.)
- Обогреватель заднего стекла (кроме моделей седан выпуска с 04.97 г.)
Схема №15	395
- Антиблокировочная система тормозов
Схема №16	396
- Антиблокировочная система тормозов (Продолжение)
- Система блокировки ключа зажигания
- Точки заземления
Схема №17	397
- Центральный замок (седан)
- Прикуриватель
Схема №18	398
- Центральный замок (купе)
- Очиститель и омыватель лобового стекла
Схема №19	399
- Комбинация приборов (модели седан выпуска с 04.98 г.)
Схема №20	400
- Комбинация приборов(модели седан выпуска с 04.98 г.) (Продолжение)
Схема №21	401
- Комбинация приборов ( модели седан выпуска до 04.98 г.)
Схема №22	402
- Комбинация приборов (модели седан выпуска до 04.98 г.) (Продолжения)
Схема №23	403
- Комбинация приборов (купе)
Схема №24	404
- Комбинация приборов (купе) (Продолжение)
- Аудиосистема (купе модели с отдельным усилителем)
Схема №25	405
- Аудиосистема (с встроенным усилителем) и навигационная система (седан, с выстроенным усилителем, модели выпуска с 04.97 г.)
- Очиститель и омыватель заднего стекла
Схема №26	406
- Аудиосистема (седан, с отдельным усилителем, модели выпуска до 04.97 г.)
- Часы
- Противотуманные фары
Схема №27	407
- Противотуманные фары (купе)
- Указатели поворота и аварийная сигнализация
Схема №28	408
- Фары (купе, модели выпуска с 04.97 г.)
- Система предупреждения о невыключенном освещении и оставленном в замке зажигания ключе
- Стоп-сигналы
Схема №29	409
- Подсветка
Схема №30	410
- Фары (кроме моделей купе выпуска с 04.97 г.)
- Освещение салона
Схема №31	411
- Кондиционер с ручным управлением (рычажный тип)
Схема №32	412
- Кондиционер с ручным управлением (рычажный тип) (Продолжение)
- Фонари заднего хода
- Обогреватель заднего стекла
Схема №33	413
- Кондиционер с ручным управлением (кнопочный тип)
Схема №34	414
- Кондиционер с ручным управлением (кнопочный тип) (Продолжение)
- Габариты
Схема №35	415
- Кондиционер с автоматическим управлением (кроме моделей седан с кнопочным управлением выпуска с 04.97 г.)
Схема №36	416
- Кондиционер с автоматическим управлением (кроме моделей седан с кнопочным управлением выпуска с 04.97 г.) (Продолжение)
Схема №37	417
- Кондиционер с автоматическим управлением (модели седан с кнопочным управлением выпуска с 04.97 г.)
Схема №38	418
- Кондиционер с автоматическим управлением (модели седан с кнопочным управлением выпуска с 04.97 г.) (Продолжение)
Схема №39	419
- Система управления двигателем (модели с двигателем 3C-E выпуска с 04.98 г.)
Схема №40	420
- Система управления двигателем (модели с двигателем 3C-E выпуска с 04.98 г.) (Продолжение)
- Система предупреждения о непристегнутых ремнях безопасности
Схема №41	421
- Электропривод стеклоподъемников (модели выпуска с 04.97 г.)
- Электропривод люка
Схема №42	422
- Электропривод стеклоподъемников (модели выпуска до 04.97 г.)

ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ. ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ

Пример текста из раздела " Техническое обслуживание и общие процедуры проверки и регулировки ":

г) Затяните болт "A". Момент затяжки........................40 Н ?м д) Затяните болт крепления "В". Момент затяжки........................40 Н ?м е) Установите правую часть защиты двигателя. 7. (4A-FE, 5A-FE) Регулировка натяжения ремня привода компрессора кондиционера (при необходимости). а) Снимите правую часть защиты двигателя. б) Ослабьте гайку крепления "А". в) С помощью регулировочного болта "B" отрегулируйте натяжение ремня. г) Затяните гайку крепления "А". Момент затяжки........................40 Н ?м д) Установите правую часть защиты двигателя. 8. (4A-GE) Регулировка натяжения ремня привода генератора (при необходимости). а) Снимите правую часть защиты двигателя. б) Ослабьте стопорную гайку "А". в) Отрегулируйте натяжение ремня привода болтом "В" и затяните стопорную гайку. Момент затяжки........................48 Н·м 9. (4A-GE) Регулировка натяжения ремня привода насоса гидроусилителя рулевого управления и компрессора кондиционера (при необходимости). а) Снимите правую часть защиты двигателя. б) Ослабьте стопорную гайку "А". в) Отрегулируйте натяжение ремня привода болтом "В" и затяните стопорную гайку. Момент затяжки ....................... 40 Н·м 10. (2C, 3C-E) Регулировка натяжения ремня привода генератора (при необходимости). а) Ослабьте болты крепления "А" и "В", указанные на рисунке. б) Регулировочным болтом "С" отрегулируйте натяжение ремня. в) По окончании регулировки затяните болты крепления "А" и "В". Момент затяжки: болт "A"................................... 48 Н ?м болт "В"................................... 19 Н ?м 11. (2C, 3C-E) Регулировка натяжения ремня привода насоса гидроусилителя (без кондиционера) или насоса гидроусилителя рулевого управления и кондиционера (при необходимости). а) Ослабьте болт крепления "А", указанный на рисунке. б) Отрегулируйте натяжение ремня привода болтом "B". в) Затяните болт крепления "А". Момент затяжки ....................... 39 Н ?м 12. (2C, 3C-E) Регулировка натяжения ремня привода компрессора кондиционера (без гидроусилителя рулевого управления) (при необходимости). а) Ослабьте гайку шкива "А". б) Отрегулируйте натяжение ремня привода болтом "В". в) Затяните гайку "А". Момент затяжки ....................... 40 Н ?м Проверка ремня привода ГРМ 1. Проверьте ремень привода ГРМ: Не сгибайте и не перекручивайте ремень привода ГРМ. Не допускайте контакта ремня с маслом или водой. Не растягивайте ремень привода ГРМ при монтаже или снятии болта крепления зубчатого шкива распределительного вала. 2. Проверьте ремень привода ГРМ на наличие ниже указанных дефектов: а) Проверьте правильность установки ремня привода ГРМ. Проверьте прокладки крышек зубчатого ремня на повреждения и правильность установки. б) Если повреждены или растрескались зубья ремня, проверьте, что распределительный вал и насос охлаждающей жидкости не заклинивает. в) Если наблюдается значимый износ на нерабочей стороне ремня, проверьте, имеются ли зарубки на стороне натяжного ролика. г) Если обнаружен износ или повреждение только на одной стороне ремня, проверьте направляющую ремня и правильность расположения шкивов.

Пример текста из раздела " Подвеска передняя подвеска типа МакФерсон ":

8. Отсоедините наконечник рулевой тяги от поворотного кулака. а) Снимите шплинт и отверните гайку. б) При помощи съемника отсоедините наконечник рулевой тяги от поворотного кулака. 9. Ослабьте гайки на нижней части стойки. Примечание: не снимайте болты. 10. Отверните болт и две гайки и отсоедините нижнюю шаровую опору от нижнего рычага. 11. Снимите поворотный кулак в сборе со ступицей. а) Постукивая по торцу приводного вала пластиковым молотком, отсоедините приводной вал от ступицы. Примечание: Чтобы не повредить сальник ступицы, обмотайте резьбовую часть вала изолентой. При необходимости используйте съемник для отсоединения приводного вала. б) Снимите болты крепления нижней части стойки к поворотному кулаку. в) Снимите поворотный кулак со ступицей. Примечание: будьте осторожны, чтобы не повредить чехол приводного вала, внутренний сальник ступицы и зубцы ротора датчика частоты вращения на приводном валу. Разборка ступицы передней оси 1. Используя отвертку, снимите пыльник. Ступица передней оси (передняя подвеска типа МакФерсон). 1 приводной вал, 2 суппорт тормозного механизма, 3 поворотный кулак в сборе со ступицей, 4 болт ступицы, 5 наконечник рулевой тяги, 6 шплинт, 7 датчик частоты вращения (ABS), 8 тормозной диск, 9 шплинт, 10 колпачок контргайки, 11 пыльник, 12 внутренний сальник, 13 стопорное кольцо, 14 подшипник ступицы, 15 шплинт, 16 поворотный кулак, 17 нижняя шаровая опора, 18 грязезащитный щиток, 19 внешний сальник, 20 ступица передней оси. Примечание: на детали, указанные стрелками, нанесите консистентную смазку.

Пример текста из раздела " Рулевое управление ":

3. Снимите отделку порога передней двери. 4. Снимите боковую отделку салона. 5. Снимите дополнительную отделочную панель комбинации приборов. 6. (Купе) Снимите боковую отделку панели приборов. 7. Снимите нижнюю отделочную панель со стороны водителя. 8. Снимите воздуховод №2. 9. Отверните винты крепления и снимите верхний и нижний кожухи рулевой колонки. 10. Отверните винты крепления, отсоедините разъемы и снимите комбинированный переключатель. 11. Снимите рулевую колонку в сборе. а) Отсоедините разъемы замка зажигания. б) Отверните шесть болтов и снимите крышку отверстия для рулевой колонки. Момент затяжки..........................5 Н ?м в) Нанесите метки на шарнир и вал рулевого механизма. г) Ослабьте болт "А", отверните болт "В" и отсоедините шарнир от вала рулевого механизма. Момент затяжки........................35 Н ?м д) Отверните болты и гайки крепления и снимите рулевую колонку в сборе. Момент затяжки........................26 Н ?м Снятие замка зажигания 1. Высверлите болты с конической головкой и извлеките их из кронштейна. 2. Снимите кронштейн замка зажигания с трубы рулевой колонки. При установке замка зажигания используйте новые болты с конической головкой. Затягивайте их до тех пор, пока головки не срежутся. Проверка замка зажигания 1. Проверьте механизм блокировки. Убедитесь, что механизм блокировки рулевого колеса работает должным образом. 2. При необходимости замените цилиндр замка зажигания. а) Установите ключ зажигания в положение ‘’ACC’’. Утопите стопорный штифт тонким стержнем или отверткой и извлеките цилиндр замка. б) Установите ключ зажигания в положение "ACC" и установите новый цилиндр замка зажигания в кронштейн. Убедитесь, что стопорный штифт встал на место. в) Убедитесь, что механизм блокировки рулевого колеса работает должным образом. Установка рулевой колонки 1. Установка производится в порядке, обратном снятию. 2. Моменты затяжки болтов и гаек крепления деталей указаны в тексте и на сборочном рисунке "Снятие рулевой колонки". 3. При установке совместите метки, сделанные при снятии. 4. (Для моделей, оборудованных подушкой безопасности) При установке накладки рулевого колеса см. главу "Система безопасности (SRS)". 5. После установки рулевой колонки подсоедините клеммы к аккумуляторной батарее. Снятие рулевой колонки. 1 накладка рулевого колеса, 2 рулевое колесо, 3 комбинированный переключатель, 4 верхний кожух рулевой колонки, 5 дополнительная отделочная панель комбинации приборов, 6 крышка отверстия для рулевой колонки, 7 рулевая колонка в сборе, 8 нижний кожух рулевой колонки, 9 отделка порога передней двери, 10 боковая отделка салона, 11 нижняя отделочная панель со стороны водителя, 12 воздуховод №2, 13 боковая отделка панели приборов, 14 отделочная панель комбинации приборов, 15 нижняя крышка рулевого колеса.

Пример текста из раздела " Тормозная система ":

г) Снимите центральную консоль. д) Отверните стопорную гайку и вращайте регулировочную гайку до номинального хода рычага стояночного тормоза. Номинальный ход рычага стояночного тормоза при усилии 196 Н: кроме 4A-GE ................ 4 7 щелчков 4A-GE............................ 5 8 щелчков е) Затяните стопорную гайку. Момент затяжки.......................5,5 Н ?м ж) Затяните и отпустите рычаг стояночного тормоза несколько раз. Убедитесь, что ход рычага стояночного тормоза не изменился. з) Убедитесь, что тросы стояночного тормоза не перекручены. и) Убедитесь, что индикатор стояночного тормоза работает нормально (индикатор загорается до первого щелчка). к) Установите центральную консоль. 4. (Модели с дисковыми тормозами) а) Несколько раз затяните и отпустите рычаг стояночного тормоза. б) Снимите центральную консоль. в) Полностью отпустите рычаг стояночного тормоза. г) Отверните стопорную гайку и регулировочную гайку. Полностью ослабьте трос стояночного тормоза и убедитесь, что стопоры рычагов привода стояночного тормоза (на колесных тормозных механизмах) находятся в одном положении. 1 стопор, 2 рычаг привода стояночного тормоза. д) Несколько раз нажмите на педаль тормоза при неработающем вакуумном усилителе (двигатель выключен, разрежения нет) с силой нажатия 295 Н. После этого стояночный тормоз будет отрегулирован. е) Заверните регулировочную гайку на несколько оборотов таким образом, чтобы трос стояночного тормоза был натянут и рычаг привода стояночного тормоза имел свободный ход. ж) Затяните контргайку. Момент затяжки ...................... 5,4 Н ?м з) Затяните и отпустите рычаг стояночного тормоза несколько раз. Убедитесь, что ход рычага стояночного тормоза не изменился. Номинальный ход рычага стояночного тормоза при усилии 196 Н: кроме 4A-GE ................ 4 7 щелчков 4A-GE ........................... 5 8 щелчков и) Убедитесь, что тросы стояночного тормоза не перекручены. к) Убедитесь, что индикатор стояночного тормоза в норме (индикатор загорается до первого щелчка). л) Установите центральную консоль. Педаль тормоза Примечание: При снятии и установке педали тормоза руководствуйтесь рисунком "Снятие педали тормоза". При сборке на поверхности, указанные на сборочном рисунке стрелками, нанесите консистентную смазку. Снятие педали тормоза. 1 шплинт, 2 шайба, 3 ось вилки, 4, 6 седло, 5 болт, 7 втулка, 8 пружина, 9 проставка, 10 педаль тормоза, 11 накладка. Главный тормозной цилиндр Снятие и установка 1. При снятии и установке руководствуйтесь сборочным рисунком "Снятие главного тормозного цилиндра". 2. После установки: а) Заполните бачок тормозной жидкостью и прокачайте тормозную систему. б) Проверьте отсутствие утечек. в) Проверьте и отрегулируйте педаль тормоза.

Пример текста из раздела " Кузов ":

г) Отсоедините кронштейн, как показано на рисунке, и снимите верхнюю и нижнюю накладку заднего бампера. (Купе) 1. Снимите заднюю отделку багажника. а) При помощи отвертки отверните 5 пистонов. б) Отсоедините 2 пистона и снимите заднюю отделку багажника. 2. Снимите боковые отделки багажника. 3. Снимите задний бампер. а) Липкой лентой заклейте места, указанные на рисунке. б) При помощи отвертки отверните 2 пистона. в) При помощи специнструмента снимите пистон. г) Отверните 2 болта и 4 гайки. д) Снимите подсветку номерного знака и защитную накладку. е) Отсоедините разъем и снимите задний бампер, как показано на рисунке. (Модели с 04.1997 г.) (Corolla седан) 1. Снимите задний бампер. а) Отверните 6 винтов и отсоедините 4 пистона. б) Отсоедините кронштейны, как показано на рисунке, и снимите задний бампер. (Sprinter седан) 1. Снимите внутреннюю крышку заднего комбинированного фонаря. а) При помощи специнструмента снимите 2 пистона. б) Отверните гайку, отсоедините фиксатор и снимите внутреннюю крышку заднего комбинированного фонаря. 2. При помощи специнструмента отсоедините фиксаторы, как показано на рисунке, и снимите отделку порога багажника. 3. При помощи специнструмента отсоедините 4 пистона и снимите заднюю отделку багажника. 4. Снимите задний бампер. а) Отверните 2 винта, 4 гайки и отсоедините 4 пистона. б) Отсоедините кронштейны и снимите задний бампер. Установка Установка заднего бампера производится в порядке, обратном его снятию. Капот Регулировка капота Примечание: регулировку капота и его замка выполнить невозможно, когда крепление капота и замка выполняется центрирующими болтами. При регулировке эти болты следует заменить обычными болтами с шайбами. При необходимости отрегулируйте зазор между капотом и кузовом автомобиля. Corolla (седан).
