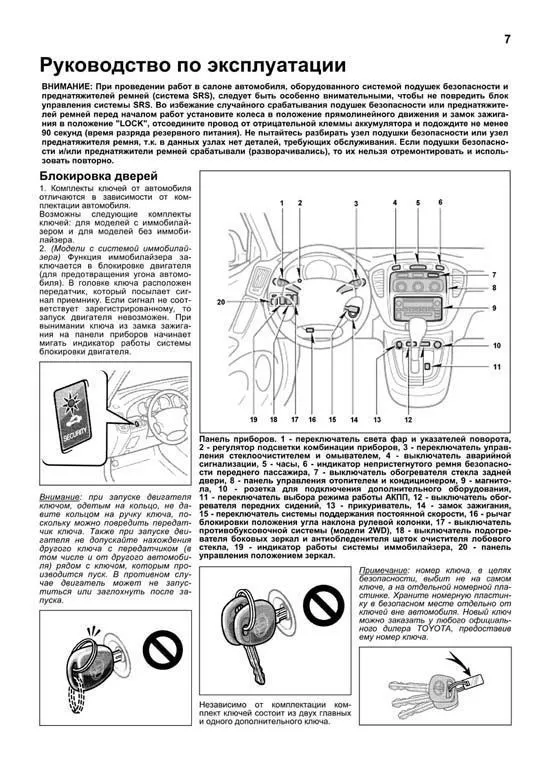

Пример текста из раздела " Руководство по эксплуатации ":

Блокировка дверей 1. Комплекты ключей от автомобиля отличаются в зависимости от комплектации автомобиля. Возможны следующие комплекты ключей: для моделей с иммобилайзером и для моделей без иммобилайзера. 2. (Модели с системой иммобилайзера) Функция иммобилайзера заключается в блокировке двигателя (для предотвращения угона автомобиля). В головке ключа расположен передатчик, который посылает сигнал приемнику. Если сигнал не соответствует зарегистрированному, то запуск двигателя невозможен. При вынимании ключа из замка зажигания на панели приборов начинает мигать индикатор работы системы блокировки двигателя. Внимание: при запуске двигателя ключом, одетым на кольцо, не давите кольцом на ручку ключа, поскольку можно повредить передатчик ключа. Также при запуске двигателя не допускайте нахождения другого ключа с передатчиком (в том числе и от другого автомобиля) рядом с ключом, которым производится пуск. В противном случае двигатель может не запуститься или заглохнуть после запуска. Независимо от комплектации комплект ключей состоит из двух главных и одного дополнительного ключа. Примечание: номер ключа, в целях безопасности, выбит не на самом ключе, а на отдельной номерной пластинке. Храните номерную пластинку в безопасном месте отдельно от ключей вне автомобиля. Новый ключ можно заказать у любого официального дилера TOYOTA, предоставив ему номер ключа. Руководство по эксплуатации ВНИМАНИЕ: При проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система SRS), следует быть особенно внимательными, чтобы не повредить блок управления системы SRS. Во избежание случайного срабатывания подушек безопасности или преднатяжителей ремней перед началом работ установите колеса в положение прямолинейного движения и замок зажигания в положение "LOCK", отсоедините провод от отрицательной клеммы аккумулятора и подождите не менее 90 секунд (время разряда резервного питания). Не пытайтесь разбирать узел подушки безопасности или узел преднатяжителя ремня, т.к. в данных узлах нет деталей, требующих обслуживания. Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать и использовать повторно. Панель приборов. 1 переключатель света фар и указателей поворота, 2 регулятор подсветки комбинации приборов, 3 переключатель управления стеклоочистителем и омывателем, 4 выключатель аварийной сигнализации, 5 часы, 6 индикатор непристегнутого ремня безопасности переднего пассажира, 7 выключатель обогревателя стекла задней двери, 8 панель управления отопителем и кондиционером, 9 магнитола, 10 розетка для подключения дополнительного оборудования, 11 переключатель выбора режима работы АКПП, 12 выключатель обогревателя передних сидений, 13 прикуриватель, 14 замок зажигания, 15 переключатель системы поддержания постоянной скорости, 16 рычаг блокировки положения угла наклона рулевой колонки, 17 выключатель противобуксовочной системы (модели 2WD), 18 выключатель подогревателя боковых зеркал и антиобледенителя щеток очистителя лобового стекла, 19 индикатор работы системы иммобилайзера, 20 панель управления положением зеркал.

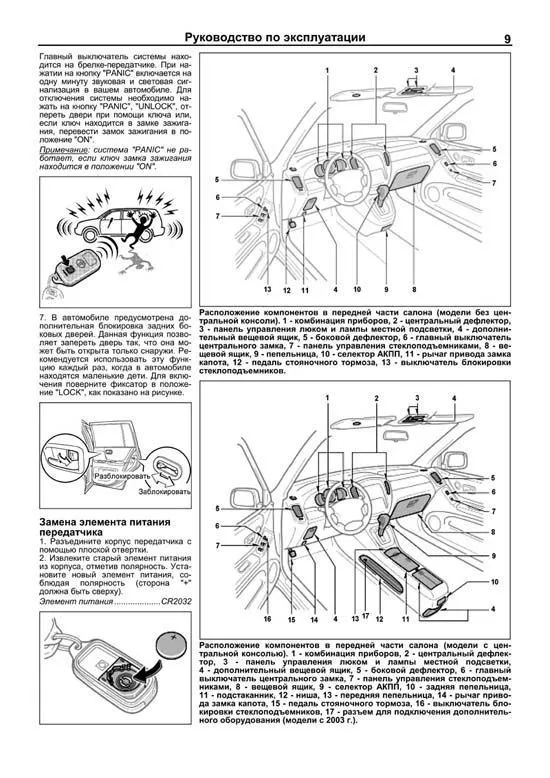

Пример текста из раздела " Руководство по эксплуатации ":

Главный выключатель системы находится на брелке-передатчике. При нажатии на кнопку "PANIC" включается на одну минуту звуковая и световая сигнализация в вашем автомобиле. Для отключения системы необходимо нажать на кнопку "PANIC", "UNLOCK", отпереть двери при помощи ключа или, если ключ находится в замке зажигания, перевести замок зажигания в положение "ON". Примечание: система "PANIC" не работает, если ключ замка зажигания находится в положении "ON". 7. В автомобиле предусмотрена дополнительная блокировка задних боковых дверей. Данная функция позволяет запереть дверь так, что она может быть открыта только снаружи. Рекомендуется использовать эту функцию каждый раз, когда в автомобиле находятся маленькие дети. Для включения поверните фиксатор в положение "LOCK", как показано на рисунке. Замена элемента питания передатчика 1. Разъедините корпус передатчика с помощью плоской отвертки. 2. Извлеките старый элемент питания из корпуса, отметив полярность. Установите новый элемент питания, соблюдая полярность (сторона "+" должна быть сверху). Элемент питания ....................CR2032

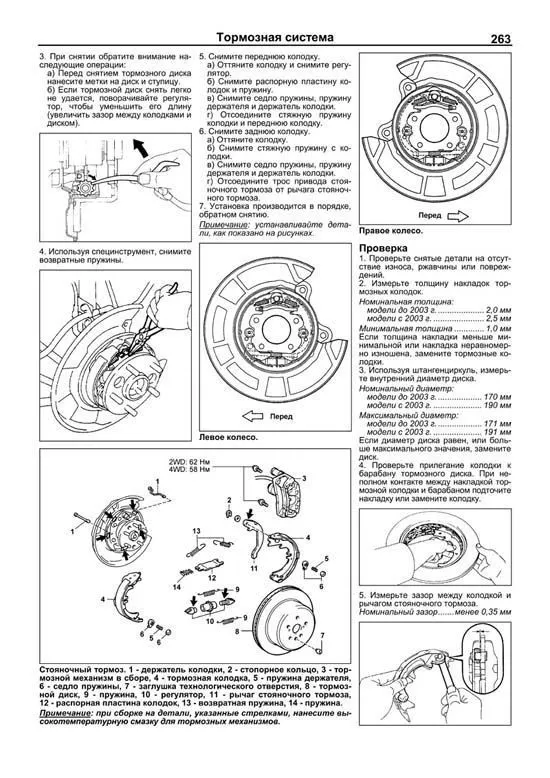

Пример текста из раздела " Тормозная система ":

3. При снятии обратите внимание наследующие операции: а) Перед снятием тормозного диска нанесите метки на диск и ступицу. б) Если тормозной диск снять легко не удается, поворачивайте регулятор, чтобы уменьшить его длину (увеличить зазор между колодками и диском). 4. Используя специнструмент, снимите возвратные пружины. 5. Снимите переднюю колодку. а) Оттяните колодку и снимите регулятор. б) Снимите распорную пластину колодок и пружину. в) Снимите седло пружины, пружину держателя и держатель колодки. г) Отсоедините стяжную пружину колодки и переднюю колодку. 6. Снимите заднюю колодку. а) Оттяните колодку. б) Снимите стяжную пружину с колодки. в) Снимите седло пружины, пружину держателя и держатель колодки. г) Отсоедините трос привода стояночного тормоза от рычага стояночного тормоза. 7. Установка производится в порядке, обратном снятию. Примечание: устанавливайте детали, как показано на рисунках. Левое колесо. Правое колесо. Проверка 1. Проверьте снятые детали на отсутствие износа, ржавчины или повреждений. 2. Измерьте толщину накладок тормозных колодок. Номинальная толщина: модели до 2003 г. .................... 2,0 мм модели с 2003 г. ...................... 2,5 мм Минимальная толщина ............. 1,0 мм Если толщина накладки меньше минимальной или накладка неравномерно изношена, замените тормозные колодки. 3. Используя штангенциркуль, измерьте внутренний диаметр диска. Номинальный диаметр: модели до 2003 г. ................... 170 мм модели с 2003 г. ..................... 190 мм Максимальный диаметр: модели до 2003 г. ................... 171 мм модели с 2003 г. ..................... 191 мм Если диаметр диска равен, или больше максимального значения, замените диск. 4. Проверьте прилегание колодки к барабану тормозного диска. При неполном контакте между накладкой тормозной колодки и барабаном подточите накладку или замените колодку. 5. Измерьте зазор между колодкой и рычагом стояночного тормоза. Номинальный зазор.......менее 0,35 мм Стояночный тормоз. 1 держатель колодки, 2 стопорное кольцо, 3 тормозной механизм в сборе, 4 тормозная колодка, 5 пружина держателя, 6 седло пружины, 7 заглушка технологического отверстия, 8 тормозной диск, 9 пружина, 10 регулятор, 11 рычаг стояночного тормоза, 12 распорная пластина колодок, 13 возвратная пружина, 14 пружина. Примечание: при сборке на детали, указанные стрелками, нанесите высокотемпературную смазку для тормозных механизмов.

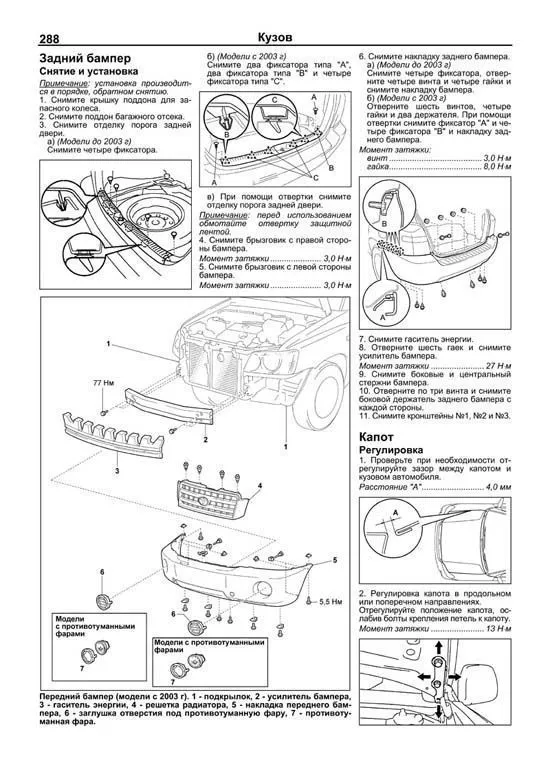

Пример текста из раздела " Кузов ":

Задний бампер Снятие и установка Примечание: установка производится в порядке, обратном снятию. 1. Снимите крышку поддона для запасного колеса. 2. Снимите поддон багажного отсека. 3. Снимите отделку порога задней двери. а) (Модели до 2003 г) Снимите четыре фиксатора. б) (Модели с 2003 г) Снимите два фиксатора типа "А", два фиксатора типа "В" и четыре фиксатора типа "С". в) При помощи отвертки снимите отделку порога задней двери. Примечание: перед использованием обмотайте отвертку защитной лентой. 4. Снимите брызговик с правой стороны бампера. Момент затяжки ...................... 3,0 Н ?м 5. Снимите брызговик с левой стороны бампера. Момент затяжки ...................... 3,0 Н ?м 6. Снимите накладку заднего бампера. а) (Модели до 2003 г) Снимите четыре фиксатора, отверните четыре винта и четыре гайки и снимите накладку бампера. б) (Модели с 2003 г) Отверните шесть винтов, четыре гайки и два держателя. При помощи отвертки снимите фиксатор "А" и четыре фиксатора "В" и накладку заднего бампера. Момент затяжки: винт ........................................ 3,0 Н ?м гайка........................................ 8,0 Н ?м 7. Снимите гаситель энергии. 8. Отверните шесть гаек и снимите усилитель бампера. Момент затяжки ....................... 27 Н ?м 9. Снимите боковые и центральный стержни бампера. 10. Отверните по три винта и снимите боковой держатель заднего бампера с каждой стороны. 11. Снимите кронштейны №1, №2 и №3. Капот Регулировка 1. Проверьте при необходимости отрегулируйте зазор между капотом и кузовом автомобиля. Расстояние "А"........................... 4,0 мм 2. Регулировка капота в продольном или поперечном направлениях. Отрегулируйте положение капота, ослабив болты крепления петель к капоту. Момент затяжки ....................... 13 Н ?м Передний бампер (модели с 2003 г). 1 подкрылок, 2 усилитель бампера, 3 гаситель энергии, 4 решетка радиатора, 5 накладка переднего бампера, 6 заглушка отверстия под противотуманную фару, 7 противоту-

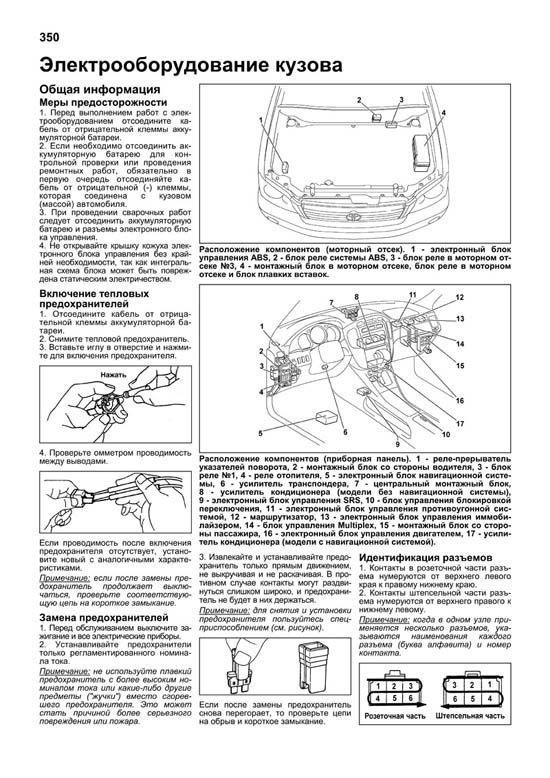

Пример текста из раздела " Электрооборудование кузова ":

Общая информация Меры предосторожности 1. Перед выполнением работ с электрооборудованием отсоедините кабель от отрицательной клеммы аккумуляторной батареи. 2. Если необходимо отсоединить аккумуляторную батарею для контрольной проверки или проведения ремонтных работ, обязательно в первую очередь отсоединяйте кабель от отрицательной (-) клеммы, которая соединена с кузовом (массой) автомобиля. 3. При проведении сварочных работ следует отсоединить аккумуляторную батарею и разъемы электронного блока управления. 4. Не открывайте крышку кожуха электронного блока управления без крайней необходимости, так как интегральная схема блока может быть повреждена статическим электричеством. Включение тепловых предохранителей 1. Отсоедините кабель от отрицательной клеммы аккумуляторной батареи. 2. Снимите тепловой предохранитель. 3. Вставьте иглу в отверстие и нажмите для включения предохранителя. 4. Проверьте омметром проводимость между выводами. Если проводимость после включения предохранителя отсутствует, установите новый с аналогичными характеристиками. Примечание: если после замены предохранитель продолжает выключаться, проверьте соответствующую цепь на короткое замыкание. Замена предохранителей 1. Перед обслуживанием выключите зажигание и все электрические приборы. 2. Устанавливайте предохранители только регламентированного номинала тока. Примечание: не используйте плавкий предохранитель с более высоким номиналом тока или какие-либо другие предметы ("жучки") вместо сгоревшего предохранителя. Это может стать причиной более серьезного повреждения или пожара. 3. Извлекайте и устанавливайте предохранитель только прямым движением, не выкручивая и не раскачивая. В противном случае контакты могут раздвинуться слишком широко, и предохранитель не будет в них держаться. Примечание: для снятия и установки предохранителя пользуйтесь спецприспособлением (см. рисунок). Если после замены предохранитель снова перегорает, то проверьте цепи на обрыв и короткое замыкание. Идентификация разъемов 1. Контакты в розеточной части разъема нумеруются от верхнего левого края к правому нижнему краю. 2. Контакты штепсельной части разъема нумеруются от верхнего правого к нижнему левому. Примечание: когда в одном узле применяется несколько разъемов, указываются наименования каждого разъема (буква алфавита) и номер контакта. Электрооборудование кузова Расположение компонентов (моторный отсек). 1 электронный блок управления ABS, 2 блок реле системы ABS, 3 блок реле в моторном отсеке №3, 4 монтажный блок в моторном отсеке, блок реле в моторном отсеке и блок плавких вставок. Расположение компонентов (приборная панель). 1 реле-прерыватель указателей поворота, 2 монтажный блок со стороны водителя, 3 блок реле №1, 4 реле отопителя, 5 электронный блок навигационной системы, 6 усилитель транспондера, 7 центральный монтажный блок, 8 усилитель кондиционера (модели без навигационной системы), 9 электронный блок управления SRS, 10 блок управления блокировкой переключения, 11 электронный блок управления противоугонной системой, 12 маршрутизатор, 13 электронный блок управления иммобилайзером, 14 блок управления Multiplex, 15 монтажный блок со стороны пассажира, 16 электронный блок управления двигателем, 17 усилитель кондиционера (модели с навигационной системой).
