Книга Toyota Sprinter Carib 1995-2001 бензин, электросхемы. Руководство по ремонту и эксплуатации автомобиля. Профессионал. Легион-Aвтодата

ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ. ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ

Пример текста из раздела " Руководство по эксплуатации ":

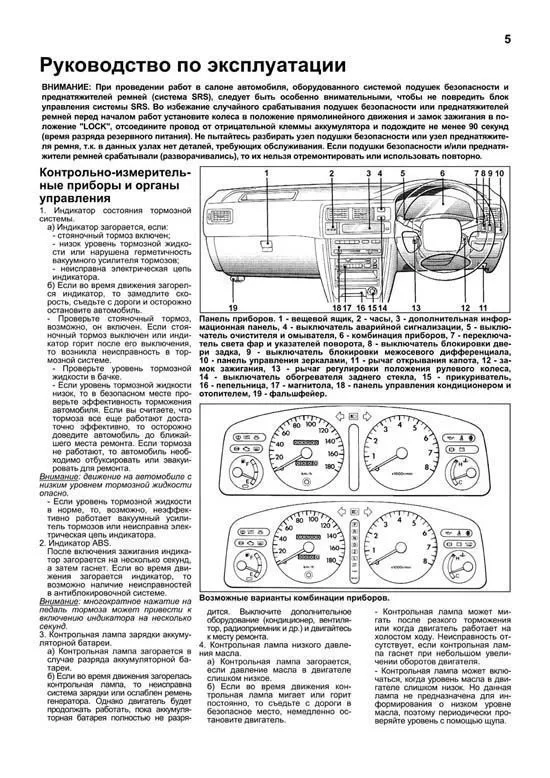

Контрольно-измерительные приборы и органы управления 1. Индикатор состояния тормозной системы. а) Индикатор загорается, если: стояночный тормоз включен; низок уровень тормозной жидкости или нарушена герметичность вакуумного усилителя тормозов; неисправна электрическая цепь индикатора. б) Если во время движения загорелся индикатор, то замедлите скорость, съедьте с дороги и осторожно остановите автомобиль. Проверьте стояночный тормоз, возможно, он включен. Если стояночный тормоз выключен или индикатор горит после его выключения, то возникла неисправность в тормозной системе. Проверьте уровень тормозной жидкости в бачке. Если уровень тормозной жидкости низок, то в безопасном месте проверьте эффективность торможения автомобиля. Если вы считаете, что тормоза все еще работают достаточно эффективно, то осторожно доведите автомобиль до ближайшего места ремонта. Если тормоза не работают, то автомобиль необходимо отбуксировать или эвакуировать для ремонта. Внимание: движение на автомобиле с низким уровнем тормозной жидкости опасно. Если уровень тормозной жидкости в норме, то, возможно, неэффективно работает вакуумный усилитель тормозов или неисправна электрическая цепь индикатора. 2. Индикатор ABS. После включения зажигания индикатор загорается на несколько секунд, а затем гаснет. Если во время движения загорается индикатор, то возможно наличие неисправностей в антиблокировочной системе. Внимание: многократное нажатие на педаль тормоза может привести к включению индикатора на несколько секунд. 3. Контрольная лампа зарядки аккумуляторной батареи. а) Контрольная лампа загорается в случае разряда аккумуляторной батареи. б) Если во время движения загорелась контрольная лампа, то неисправна система зарядки или ослаблен ремень генератора. Однако двигатель будет продолжать работать, пока аккумуляторная батарея полностью не разрядится. Выключите дополнительное оборудование (кондиционер, вентилятор, радиоприемник и др.) и двигайтесь к месту ремонта. 4. Контрольная лампа низкого давления масла. а) Контрольная лампа загорается, если давление масла в двигателе слишком низкое. б) Если во время движения контрольная лампа мигает или горит постоянно, то съедьте с дороги в безопасное место, немедленно остановите двигатель. Контрольная лампа может мигать после резкого торможения или когда двигатель работает на холостом ходу. Неисправность отсутствует, если контрольная лампа гаснет при небольшом увеличении оборотов двигателя. Контрольная лампа может включаться, когда уровень масла в двигателе слишком низок. Но данная лампа не предназначена для информирования о низком уровне масла, поэтому периодически проверяйте уровень с помощью щупа. Руководство по эксплуатации ВНИМАНИЕ: При проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система SRS), следует быть особенно внимательными, чтобы не повредить блок управления системы SRS. Во избежание случайного срабатывания подушек безопасности или преднатяжителей ремней перед началом работ установите колеса в положение прямолинейного движения и замок зажигания в положение "LOCK", отсоедините провод от отрицательной клеммы аккумулятора и подождите не менее 90 секунд (время разряда резервного питания). Не пытайтесь разбирать узел подушки безопасности или узел преднатяжителя ремня, т.к. в данных узлах нет деталей, требующих обслуживания. Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать или использовать повторно. Панель приборов. 1 вещевой ящик, 2 часы, 3 дополнительная информационная панель, 4 выключатель аварийной сигнализации, 5 выключатель очистителя и омывателя, 6 комбинация приборов, 7 переключатель света фар и указателей поворота, 8 выключатель блокировки двери задка, 9 выключатель блокировки межосевого дифференциала, 10 панель управления зеркалами, 11 рычаг открывания капота, 12 замок зажигания, 13 рычаг регулировки положения рулевого колеса, 14 выключатель обогревателя заднего стекла, 15 прикуриватель, 16 пепельница, 17 магнитола, 18 панель управления кондиционером и отопителем, 19 фальшфейер. Возможные варианты комбинации приборов.

Пример текста из раздела " Подвеска передняя подвеска ":

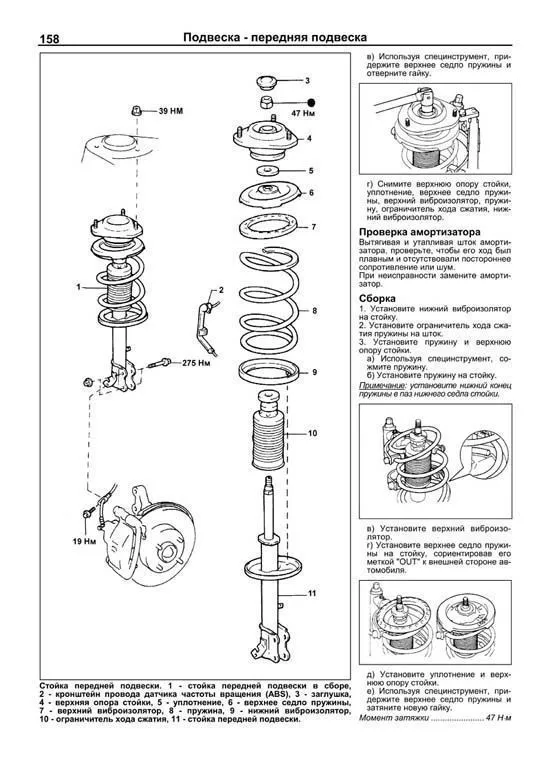

в) Используя специнструмент, придержите верхнее седло пружины и отверните гайку. г) Снимите верхнюю опору стойки, уплотнение, верхнее седло пружины, верхний виброизолятор, пружину, ограничитель хода сжатия, нижний виброизолятор. Проверка амортизатора Вытягивая и утапливая шток амортизатора, проверьте, чтобы его ход был плавным и отсутствовали постороннее сопротивление или шум. При неисправности замените амортизатор. Сборка 1. Установите нижний виброизолятор на стойку. 2. Установите ограничитель хода сжатия пружины на шток. 3. Установите пружину и верхнюю опору стойки. а) Используя специнструмент, сожмите пружину. б) Установите пружину на стойку. Примечание: установите нижний конец пружины в паз нижнего седла стойки. в) Установите верхний виброизолятор. г) Установите верхнее седло пружины на стойку, сориентировав его меткой "OUT" к внешней стороне автомобиля. д) Установите уплотнение и верхнюю опору стойки. е) Используя специнструмент, придержите верхнее седло пружины и затяните новую гайку. Момент затяжки ....................... 47 Н ?м

Пример текста из раздела " Тормозная система ":

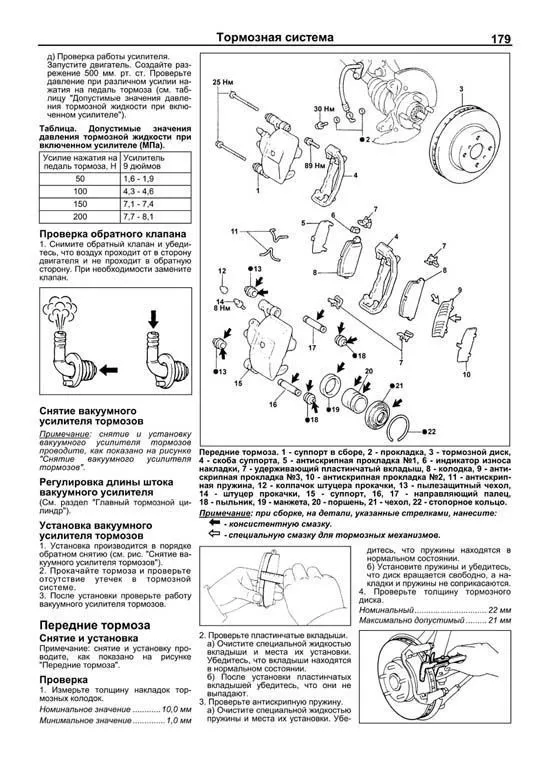

д) Проверка работы усилителя. Запустите двигатель. Создайте разрежение 500 мм. рт. ст. Проверьте давление при различном усилии нажатия на педаль тормоза (см. таблицу "Допустимые значения давления тормозной жидкости при включенном усилителе"). Таблица. Допустимые значения давления тормозной жидкости при включенном усилителе (МПа). Усилие нажатия на педаль тормоза, Н Усилитель 9 дюймов 50 1,6 1,9 100 4,3 4,6 150 7,1 7,4 200 7,7 8,1 Проверка обратного клапана 1. Снимите обратный клапан и убедитесь, что воздух проходит от в сторону двигателя и не проходит в обратную сторону. При необходимости замените клапан. Снятие вакуумного усилителя тормозов Примечание: снятие и установку вакуумного усилителя тормозов проводите, как показано на рисунке "Снятие вакуумного усилителя тормозов". Регулировка длины штока вакуумного усилителя (См. раздел "Главный тормозной цилиндр"). Установка вакуумного усилителя тормозов 1. Установка производится в порядке обратном снятию (см. рис. "Снятие вакуумного усилителя тормозов"). 2. Прокачайте тормоза и проверьте отсутствие утечек в тормозной системе. 3. После установки проверьте работу вакуумного усилителя тормозов. Передние тормоза Снятие и установка Примечание: снятие и установку проводите, как показано на рисунке "Передние тормоза". Проверка 1. Измерьте толщину накладок тормозных колодок. Номинальное значение ............10,0 мм Минимальное значение ..............1,0 мм 2. Проверьте пластинчатые вкладыши. а) Очистите специальной жидкостью вкладыши и места их установки. Убедитесь, что вкладыши находятся в нормальном состоянии. б) После установки пластинчатых вкладышей убедитесь, что они не выпадают. 3. Проверьте антискрипную пружину. а) Очистите специальной жидкостью пружины и места их установки. Убедитесь, что пружины находятся в нормальном состоянии. б) Установите пружины и убедитесь, что диск вращается свободно, а накладки и пружины не соприкасаются. 4. Проверьте толщину тормозного диска. Номинальный ............................... 22 мм Максимально допустимый ......... 21 мм Передние тормоза. 1 суппорт в сборе, 2 прокладка, 3 тормозной диск, 4 скоба суппорта, 5 антискрипная прокладка №1, 6 индикатор износа накладки, 7 удерживающий пластинчатый вкладыш, 8 колодка, 9 антискрипная прокладка №3, 10 антискрипная прокладка №2, 11 антискрипная пружина, 12 колпачок штуцера прокачки, 13 пылезащитный чехол, 14 штуцер прокачки, 15 суппорт, 16, 17 направляющий палец, 18 пыльник, 19 манжета, 20 поршень, 21 чехол, 22 стопорное кольцо. Примечание: при сборке, на детали, указанные стрелками, нанесите: консистентную смазку. специальную смазку для тормозных механизмов.

Пример текста из раздела " Кузов ":

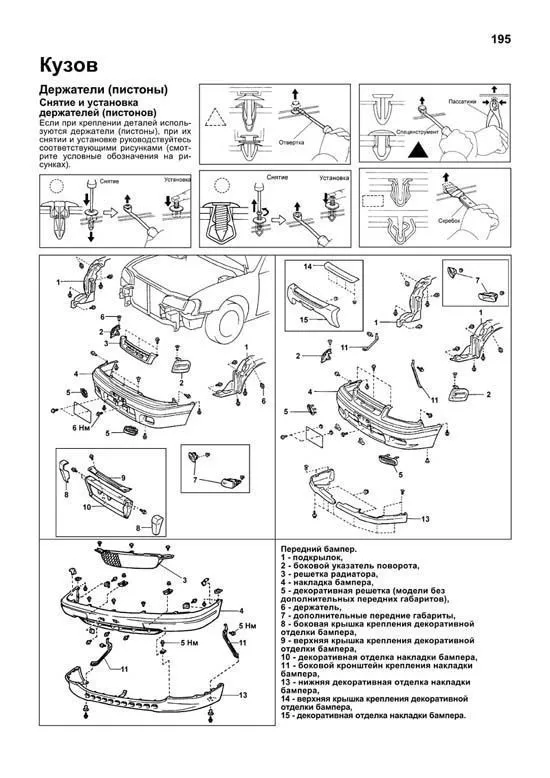

Держатели (пистоны) Снятие и установка держателей (пистонов) Если при креплении деталей используются держатели (пистоны), при их снятии и установке руководствуйтесь соответствующими рисунками (смотрите условные обозначения на рисунках).

Пример текста из раздела " Кузов ":

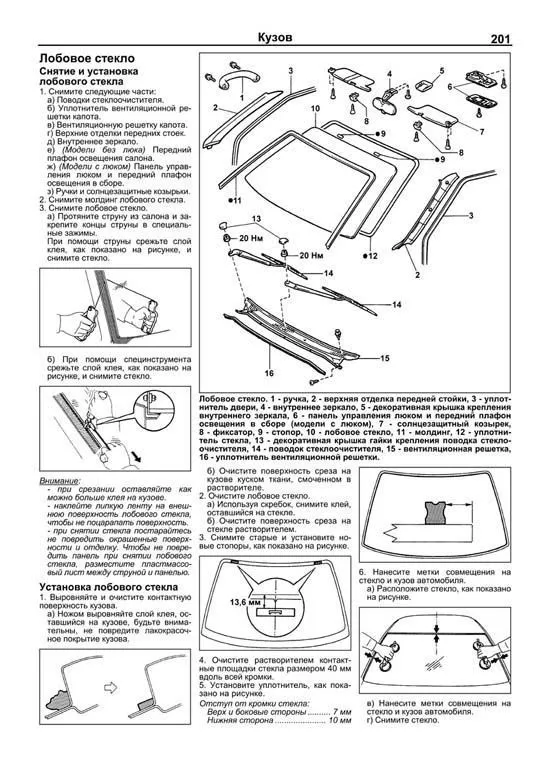

Лобовое стекло Снятие и установка лобового стекла 1. Снимите следующие части: а) Поводки стеклоочистителя. б) Уплотнитель вентиляционной решетки капота. в) Вентиляционную решетку капота. г) Верхние отделки передних стоек. д) Внутреннее зеркало. е) (Модели без люка) Передний плафон освещения салона. ж) (Модели с люком) Панель управления люком и передний плафон освещения в сборе. з) Ручки и солнцезащитные козырьки. 2. Снимите молдинг лобового стекла. 3. Снимите лобовое стекло. а) Протяните струну из салона и закрепите концы струны в специальные зажимы. При помощи струны срежьте слой клея, как показано на рисунке, и снимите стекло. б) При помощи специнструмента срежьте слой клея, как показано на рисунке, и снимите стекло. Внимание: при срезании оставляйте как можно больше клея на кузове. наклейте липкую ленту на внешнюю поверхность лобового стекла, чтобы не поцарапать поверхность. при снятии стекла постарайтесь не повредить окрашенные поверхности и отделку. Чтобы не повредить панель при снятии лобового стекла, разместите пластмассовый лист между струной и панелью. Установка лобового стекла 1. Выровняйте и очистите контактную поверхность кузова. а) Ножом выровняйте слой клея, оставшийся на кузове, будьте внимательны, не повредите лакокрасочное покрытие кузова. б) Очистите поверхность среза на кузове куском ткани, смоченном в растворителе. 2. Очистите лобовое стекло. а) Используя скребок, снимите клей, оставшийся на стекле. б) Очистите поверхность среза на стекле растворителем. 3. Снимите старые и установите новые стопоры, как показано на рисунке. 4. Очистите растворителем контактные площадки стекла размером 40 мм вдоль всей кромки. 5. Установите уплотнитель, как показано на рисунке. Отступ от кромки стекла: Верх и боковые стороны .......... 7 мм Нижняя сторона ...................... 10 мм 6. Нанесите метки совмещения на стекло и кузов автомобиля. а) Расположите стекло, как показано на рисунке. в) Нанесите метки совмещения на стекло и кузов автомобиля. г) Снимите стекло. Лобовое стекло. 1 ручка, 2 верхняя отделка передней стойки, 3 уплотнитель двери, 4 внутреннее зеркало, 5 декоративная крышка крепления внутреннего зеркала, 6 панель управления люком и передний плафон освещения в сборе (модели с люком), 7 солнцезащитный козырек, 8 фиксатор, 9 стопор, 10 лобовое стекло, 11 молдинг, 12 уплотнитель стекла, 13 декоративная крышка гайки крепления поводка стеклоочистителя, 14 поводок стеклоочистителя, 15 вентиляционная решетка, 16 уплотнитель вентиляционной решетки.
