Книга Volvo FM, FH модели до 2005 дизель, электросхемы. Руководство по ремонту и техническому обслуживанию грузового автомобиля. Том 3. ДИЕЗ

СОДЕРЖАНИЕ

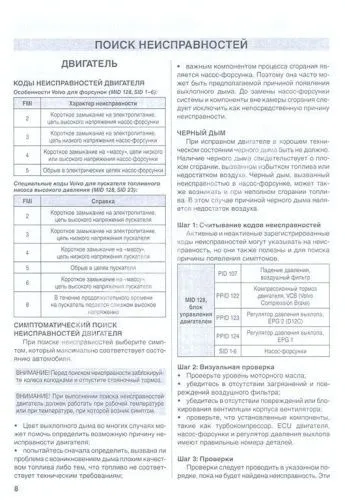

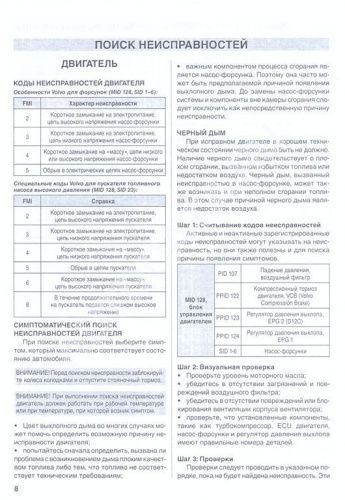

ПОИСК НЕИСПРАВНОСТЕЙ..........8
ДВИГАТЕЛЬ..........8
КОДЫ НЕИСПРАВНОСТЕЙ ДВИГАТЕЛЯ..........8
СИМПТОМАТИЧЕСКИЙ ПОИСК НЕИСПРАВНОСТЕЙ ДВИГАТЕЛЯ..........8
ЧЕРНЫЙ ДЫМ..........8
СИНИЙ ДЫМ..........9
БЕЛЫЙ ИЛИ СЕРЫЙ ДЫМ..........10
ВЫСОКИЙ РАСХОДТОПЛИВА..........11
ТОПЛИВО В МОТОРНОМ МАСЛЕ..........12
СМЕШИВАНИЕ МОТОРНОГО МАСЛА С ОХЛАЖДАЮЩЕЙ ЖИДКОСТЬЮ..........13
МАЛАЯ ВЫХОДНАЯ МОЩНОСТЬ..........13
ПОИСК НЕИСПРАВНОСТЕЙ, ПЕРИОДИЧЕСКИ ПОВТОРЯЮЩИЕСЯ ОТКАЗЫ..........15
ВНЕЗАПНАЯ ПОТЕРЯ МОЩНОСТИ..........15
ПОСТЕПЕННАЯ ПОТЕРЯ МОЩНОСТИ..........16
ДВИГАТЕЛЬ НЕ ДОСТИГАЕТ ЗАДАННОЙ ЧАСТОТЫ ОБОРОТОВ..........17
МАЛАЯ ВЫХОДНАЯ МОЩНОСТЬ ДВИГАТЕЛЯ ПОСЛЕ РЕМОНТА АВТОМОБИЛЯ..........18
НЕУСТОЙЧИВАЯ РАБОТА ДВИГАТЕЛЯ..........19
НЕУСТОЙЧИВАЯ РАБОТА ДВИГАТЕЛЯ НА ХОЛОСТОМ ХОДУ..........20
НЕУСТОЙЧИВАЯ ЧАСТОТА ВРАЩЕНИЯ ДВИГАТЕЛЯ НА МАЛОМ ИЛИ ВЫСОКОМ ХОЛОСТОМ ХОДУ..........21
ДВИГАТЕЛЬ РАБОТАЕТ НЕУСТОЙЧИВО ИЛИ ПРОИСХОДЯТ ПЕРЕБОИ ЗАЖИГАНИЯ..........22
НЕУСТОЙЧИВАЯ ЧАСТОТА ВРАЩЕНИЯ ДВИГАТЕЛЯ ПОД НАГРУЗКОЙ..........22
ЧАСТОТА ВРАЩЕНИЯ ДВИГАТЕЛЯ ВОЗРАСТАЕТ ПРИ ВКЛЮЧЕНИИ МЕХАНИЗМА ОТБОРА МОЩНОСТИ ИЛИ КРУИЗ-КОНТРОЛЯ..........23
ШУМ И ВИБРАЦИИ..........24
ПОИСК НЕИСПРАВНОСТЕЙ..........25
СИМПТОМЫ ШУМА И ВИБРАЦИЙ.......... ..........26
ПРОВЕРКА СООТВЕТСТВИЯ КОМПОНЕНТОВ..........27
ТРАНСМИССИЯ..........28
МЕХАНИЧЕСКОЕ СЦЕПЛЕНИЕ, СИМПТОМАТИЧЕСКИЙ ПОИСК НЕИСПРАВНОСТЕЙ..........28
КОРОБКА ПЕРЕДАЧ VT 1906 РТ..........30
КОРОБКА ПЕРЕДАЧ VT 2206 РТ..........31
КОРОБКА ПЕРЕДАЧ VT 2412 В..........31
КОРОБКА ПЕРЕДАЧ GEARTRONIC..........33
ТРАНСМИССИЯ С ГИДРОТРАНСФОРМАТОРОМ..........35
ОБЗОР КОДОВ НЕИСПРАВНОСТЕЙ КОРОБОК ПЕРЕДАЧ..........36
РУЛЕВОЕ УПРАВЛЕНИЕ..........43
СИМПТОМАТИЧЕСКИЙ ПОИСК НЕИСПРАВНОСТЕЙ РУЛЕВОГО УПРАВЛЕНИЯ..........43
КОДЫ НЕИСПРАВНОСТЕЙ..........45
ПРОВЕРКА ОСЕВОГО ЛЮФТА ШАРОВЫХ ШАРНИРОВ ПРОДОЛЬНОЙ И ПОПЕРЕЧНОЙ РУЛЕВЫХ ТЯГ..........45
ТОРМОЗНАЯ СИСТЕМА..........46
КОДЫ НЕИСПРАВНОСТЕЙ ТОРМОЗНОЙ СИСТЕМЫ..........46
КОДЫ НЕИСПРАВНОСТЕЙ КОМПАКТНОГО ЗАМЕДЛИТЕЛЯ..........48
ОБЗОР КОДОВ НЕИСПРАВНОСТЕЙ ТОРМОЗНОЙ СИСТЕМЫ..........49
ПЕРЕЧЕНЬ ПРОВЕРОК СИСТЕМЫ ПОДАЧИ ВОЗДУХА..........54
ОСУШИТЕЛЬ ВОЗДУХА..........56
ОСУШИТЕЛИ AIRDRY ВАРИАНТ 2, AIRDRY1 ВАРИАНТ 2..........58
КОМПРЕССОР..........60
КОМПРЕССОРЫ 1СОМР5ЭО, 2СОМ1080 ВАРИАНТ 2..........62
ВОЗДУХООСУШИТЕЛЬ..........64
ПОДВЕСКА..........66
ПНЕВМАТИЧЕСКАЯ ПОДВЕСКА..........66
ОБЗОР КОДОВ НЕИСПРАВНОСТЕЙ ПНЕВМАТИЧЕСКОЙ ПОДВЕСКИ..........66
ПОИСК НЕИСПРАВНОСТЕЙ УПРАВЛЯЕМОЙ ЭЛЕКТРОНИКОЙ ПНЕВМАТИЧЕСКОЙ ПОДВЕСКИ ECS..........70
КУЗОВ, КАБИНА И САЛОН..........74
СИДЕНЬЕ, НАТЯЖНОЕ УСТРОЙСТВО ДЛЯ РЕМНЯ..........74
ОБОГРЕВАТЕЛЬ..........75
СИМПТОМАТИЧЕСКИЙ ПОИСК НЕИСПРАВНОСТЕЙ..........76
НЕПОЛАДКИ В РАБОТЕ КАЛОРИФЕРА..........76
ТОПЛИВНЫЙ НАСОС..........78
КОДЫ НЕИСПРАВНОСТЕЙ AIR TOP 2000S..........78
ОБЗОР КОДОВ НЕИСПРАВНОСТЕЙ..........80
ЭЛЕКТРООБОРУДОВАНИЕ..........81
АККУМУЛЯТОРНАЯ БАТАРЕЯ..........81
КОДЫ НЕИСПРАВНОСТЕЙ, VECU (ЭЛЕКТРОННАЯ СИСТЕМА УПРАВЛЕНИЯ АВТОМОБИЛЕМ)..........83
КОДЫ НЕИСПРАВНОСТЕЙ КОМБИНАЦИИ ПРИБОРОВ .......... ..........84
ОБЗОР КОДОВ НЕИСПРАВНОСТЕЙ ПНЕВМАТИЧЕСКОЙ ПОДВЕСКИ..........85

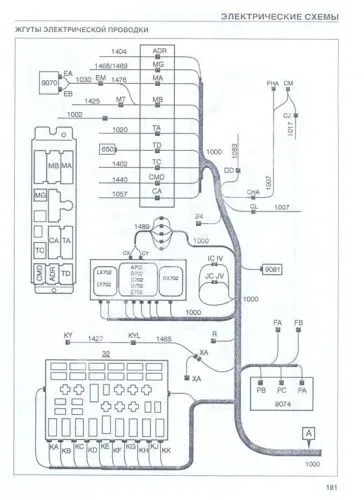

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ.......... 95
ЭЛЕКТРИЧЕСКИЕ СХЕМЫ АВТОМОБИЛЕЙ VOLVO FH12 И FH16 (ДО СЕНТЯБРЯ 1998 ГОДА)........95
ПРИМЕР ЭЛЕКТРИЧЕСКОЙ СХЕМЫ..........95
ПРИМЕРЫ СИМВОЛОВ ЭЛЕКТРИЧЕСКИХ СХЕМ..........96
БУКВЕННЫЕ КОДЫ ОБОЗНАЧЕНИЙ СИСТЕМ ЭЛЕКТРООБОРУДОВАНИЯ НА ЭЛЕКТРИЧЕСКИХ СХЕМАХ........98
СХЕМА АА: ЭЛЕКТРОСНАБЖЕНИЕ, СИСТЕМА СТАРТА, ИММОБИЛАЙЗЕР..........100
ЭЛЕКТРИЧЕСКИЕ СХЕМЫ..........100
СХЕМА АС: БЛОК УПРАВЛЕНИЯ АВТОМОБИЛЯ ECU..........102
СХЕМА BL: БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЯ ECU, СИСТЕМА ВПРЫСКА, ПРЕДПУСКОВОЙ ПОДОГРЕВАТЕЛЬ, FH12..........104
СХЕМА BN: БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЯ ECU, СИСТЕМА ВПРЫСКА, ПРЕДПУСКОВОЙ ПОДОГРЕВАТЕЛЬ, FH16..........106
СХЕМА СЕ: ФАРЫ, СТОЯНОЧНЫЙ ФОНАРЬ, ГАБАРИТНЫЕ ОГНИ, DRL..........108

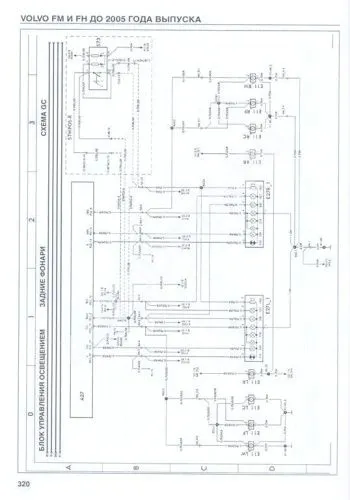

СХЕМА CG: ПРОТИВОТУМАННЫЕ ФАРЫ, ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ..........110
СХЕМА СН: ДОПОЛНИТЕЛЬНЫЕ ПОВОРОТНЫЕ ФАРЫ (STD) DRIVL2..........111
СХЕМА С!: ДВЕ ДОПОЛНИТЕЛЬНЫЕ ЛАМПОЧКИ ПОВОРОТНЫХ ФАР ДЛЯ НИЗКОРАСПОЛОЖЕННЫХ ПОВОРОТНЫХ ФАР (EU) DRIVL2EC..........111
СХЕМА СК: СИГНАЛ ТОРМОЖЕНИЯ..........112
СХЕМА CL: МОТОРНЫЙ ТОРМОЗ..........113
СХЕМА CN: УКАЗАТЕЛЬ ПОВОРОТОВ, АВАРИЙНАЯ СИГНАЛИЗАЦИЯ..........114
СХЕМА ЕА: ОСВЕЩЕНИЕ ПРИ ДВИЖЕНИИ ЗАДНИМ ХОДОМ, ЗУММЕР..........115
СХЕМА ED: ОСВЕЩЕНИЕ ПРИ ПОГРУЗКЕ, ОСВЕЩЕНИЕ СЦЕПНОГО УСТРОЙСТВА..........116
СХЕМА EJ: ФОНАРЬ НА КРЫШЕ, L1H1/L2H1 ..........116
СХЕМА ЕК: ФОНАРЬ НА КРЫШЕ, L2H2..........117
СХЕМА EN: СИГНАЛЬНЫЙ ФОНАРЬ.......... 117
СХЕМА ER: ВНУТРЕННЕЕ ОСВЕЩЕНИЕ, L1Н1/ L2H1, БУДИЛЬНИК/ТАЙМЕР..........118
СХЕМА ES: ВНУТРЕННЕЕ ОСВЕЩЕНИЕ, L2H2/L2H3, БУДИЛЬНИК/ТАЙМЕР..........120
СХЕМА EV: ПРИКУРИВАТЕЛЬ..........122
СХЕМА FA: ЗВУКОВОЙ СИГНАЛ (ГУДОК)..........122
СХЕМА ЕХ: ИСТОЧНИК ПИТАНИЯ 12 В..........123
СХЕМА GA: СТЕКЛООЧИСТИТЕЛЬ, СТЕКЛООМЫВАТЕЛЬ..........124
СХЕМА НА: КЛИМАТ-КОНТРОЛЬ..........125
СХЕМА НВ: ОБОГРЕВАТЕЛЬ КАБИНЫ, EBERSPACHER D1LCC, РН-САВ..........126
СХЕМА НС: ОБОГРЕВАТЕЛЬ КАБИНЫ И ДВИГАТЕЛЯ, WEBASTOTHERMO 90, PH-ENGCA..........128
СХЕМА НЕ: СИДЕНЬЕ С ЭЛЕКТРИЧЕСКИМ ПОДОГРЕВОМ И РЕГУЛИРОВКОЙ..........130
СХЕМА HG: ЗЕРКАЛА ЗАДНЕГО ВИДА С ЭЛЕКТРИЧЕСКИМ ОБОГРЕВОМ..........131
СХЕМА НН: ЭЛЕКТРОУПРАВЛЯЕМЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА..........132
СХЕМА НК: ВОЗДУХООСУШИТЕЛЬ..........132
СХЕМА НМ: ОБОГРЕВАТЕЛЬ ТОПЛИВНОГО ФИЛЬТРА..........133
СХЕМА НО: ОБОГРЕВАТЕЛЬ ВОДООТДЕЛИТЕЛЯ..........133
СХЕМА HP: СИСТЕМА ЭЛЕКТРИЧЕСКОГО НАКЛОНА КАБИНЫ ..........134
СХЕМА JA: РАДИО..........135
СХЕМА КА: ЭЛЕКТРИЧЕСКИЕ СТЕКЛОПОДЪЕМНИКИ..........136
СХЕМА КВ: ЭЛЕКТРОУПРАВЛЯЕМЫЙ ЛЮК В КРЫШЕ..........138
СХЕМА КЕ: ПОДУШКА БЕЗОПАСНОСТИ SRS (SUPPLEMENTAL RESTRAINT SYSTEM)..........138
СХЕМА КН: ЦЕНТРАЛЬНЫЙ ДВЕРНОЙ ЗАМОК.......... ....... ..........139
СХЕМА LD: УСТРОЙСТВО ОТБОРА МОЩНОСТИ.......... ..........140
СХЕМА LE: СДВОЕННОЕ УСТРОЙСТВО ОТБОРА МОЩНОСТИ..........141
СХЕМА LG: БЛОКИРОВКА ДИФФЕРЕНЦИАЛА..........142
СХЕМА LJ: ПОДЪЕМ И ФИКСАЦИЯ ДОПОЛНИТЕЛЬНОГО МОСТА, RADT-LA..........143
СХЕМА LL: ФИКСАЦИЯ ДОПОЛНИТЕЛЬНОГО МОСТА, RADT-A6S..........144
СХЕМА МА: ГИДРАВЛИЧЕСКИЙ ПОДЪЕМНИК ДОПОЛНИТЕЛЬНОГО МОСТА, RADT-AR..........145
