Учебное пособие Техническое обслуживание и диагностика топливной аппаратуры автотракторных дизелей. И.И. Габитов, Л.В. Грехов, А.В. Неговора.
Описана конструкция, работа, техническое обслуживание и диагностирование современных топливных систем отечественных и зарубежных автотракторных и комбайновых дизелей. Особое внимание уделено особенностям конструкций новейших систем топливоподачи с электронным управлением, современным технологиям диагностирования, технического обслуживания, ремонта топливной аппаратуры с использованием технологического оборудования, также оснащенного электронными системами управления.
Описаны технологии испытаний и регулировки топливной аппаратуры и применяемое при этом оборудование, представлен обширный справочный материал по применению и регулировочным данным топливной аппаратуры.
Предназначено для студентов вузов, обучающихся по специальностям «Двигатели внутреннего сгорания», «Поршневые и комбинированные двигатели», «Технология обслуживания и ремонта машин в агропромышленном комплексе», «Механизация сельского хозяйства», а также инженерно-технических работников автотранспортных и сельскохозяйственных предприятий и организаций, занимающихся эксплуатацией автомобилей, тракторов и самоходных комбайнов.
В связи с дефицитом русскоязычной литературы по разделу знаний может стать особенно полезной при обслуживании транспортных дизелей, выполняющих экологические нормативы Евро-4…5 и Тир-2…3.
Скачать бесплатно

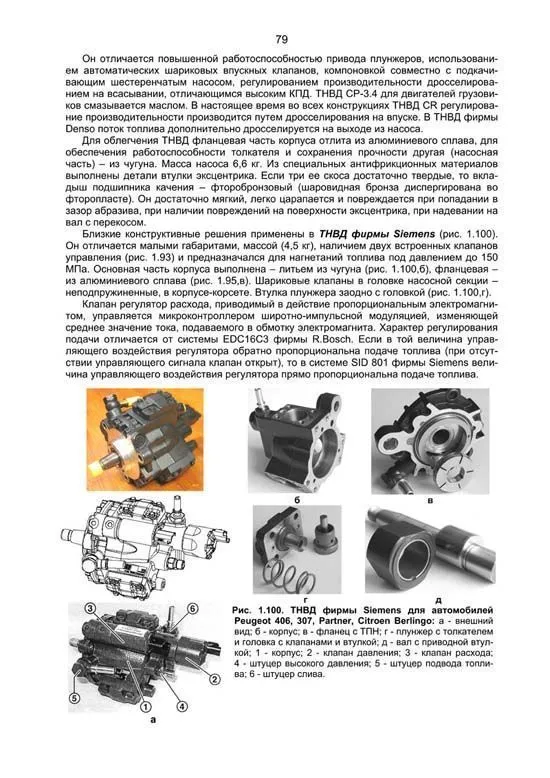

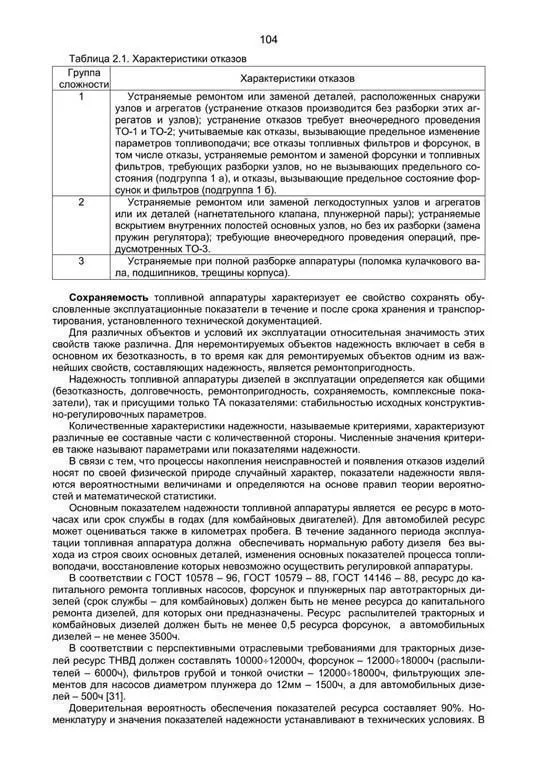

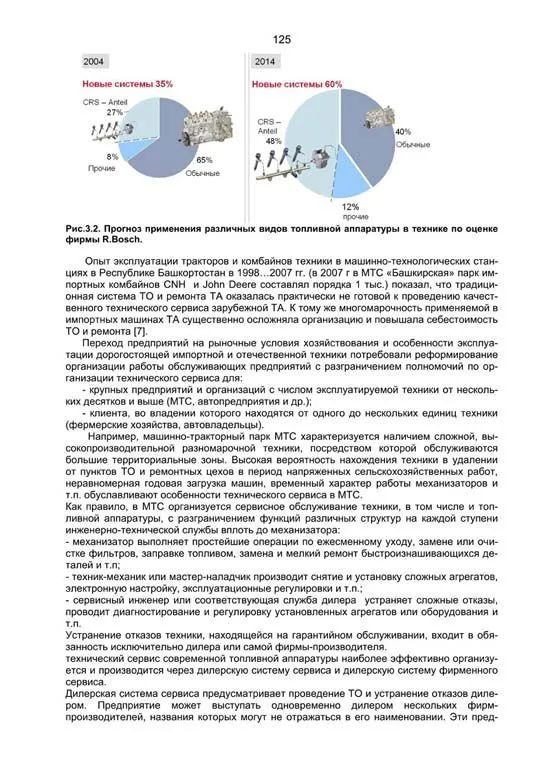

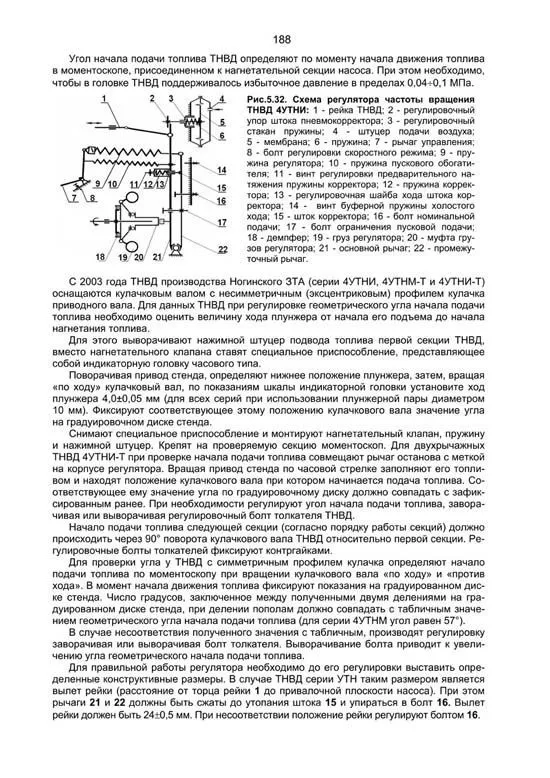

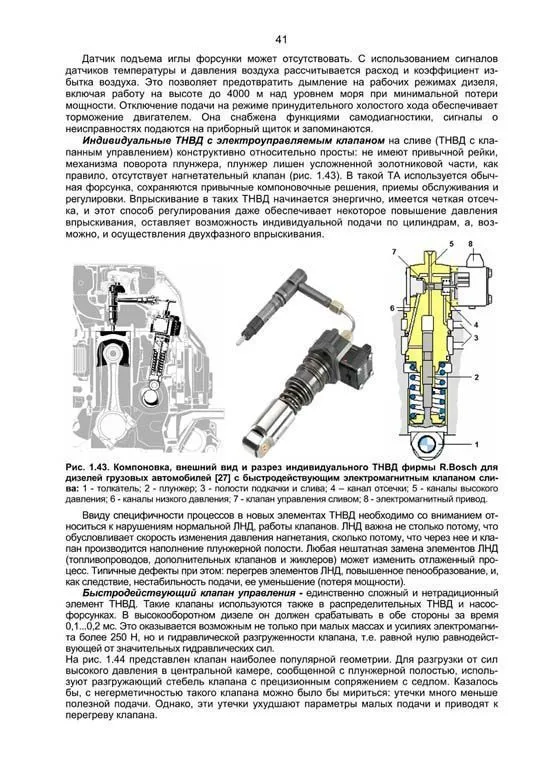

PDF страницы учебного пособия Техническое обслуживание и диагностика топливной аппаратуры автотракторных дизелей
Купить учебное пособие по техническому обслуживанию и диагностике топливной аппаратуры автотракторных дизелей. И.И. Габитов, Л.В. Грехов, А.В. Неговора Вы можете в нашем интернет-магазине с доставкой Почтой России или курьером по Москве.
Посмотреть содержаниеобщие по тексту сокращения 5
Введение 5
Устройство и функционирование топливоподающих систем 7
Влияние работы топливной аппаратуры на показатели дизеля и требования, предъявляемые к топливным системам 7
Линия низкого давления дизельной топливной системы 10
Системы непосредственного действия 18
Блочные топливные насосы высокого давления 18
Популярные отечественные насосы высокого давления и их автоматические регуляторы 28
Блочные и индивидуальные ТНВД с электронным управлением 39
Распределительные насосы с механическим и электронным управлением 42
Гидромеханические форсунки 60
Насос-форсунки 68
Аккумуляторные топливные системы с электронным управлением 74
Состав и устройство элементов систем Common Rail 74
Насосы высокого давления для аккумуляторной топливной системы Common-Rail 77
Электрогидравлические форсунки Common Rail 81
Управление впрыскиванием в системах Common Rail 89
Аккумуляторные системы с мультипликаторами давления 94
НАДЕЖНОСТЬ, ОСНОВНЫЕ НЕИСПРАВНОСТИ И ПРИЧИНЫ ОТКАЗОВ ТОПЛИВНОЙ АППАРАТУРЫ 100
Надежность топливной аппаратуры, количественные ее характеристики 100
Основные неисправности и причины отказов. 109
Организация технического сервиса 124
Технический сервис топливной аппаратуры 124
Специализированное предприятие по техническому сервису 128
Электронная сервисная информация и программное обеспечение 132
Техническое обслуживание и диагностика 138
Техническое обслуживание и диагностирование традиционной топливной аппаратуры 138
Электронные системы диагностики современных машин 142
Электронные блоки управления и системы диагностики 142
Стандарты интерфейса связи 144
Бортовая система диагностики 145
Технические средства диагностирования топливной аппаратуры машин, оборудованных бортовой системой диагностики 147
Технические средства диагностирования топливной аппаратуры машин, оборудованных бортовой системой диагностики 151
Подключение диагностических средств к диагностической колодке или адаптеру 151
Диагностические коды неисправностей 153
Установка информационного обеспечения, подключение приборов и диагностирование 156
Алгоритмы проверки систем и исполнительных механизмов 159
Признаки неисправностей топливной аппаратуры по показателям работы дизеля 161
Испытание и регулировка топливной аппаратуры 165
Оборудование для испытаний топливной аппаратуры дизелей 165
Контрольно-регулировочные показатели дизельной топливной аппаратуры 186
Регулирование ТНВД Ногинского завода ТА (серия УТН) 187
Регулирование ТНВД Алтайского завода ТА (серия ТН) 190
Регулирование ТНВД Чугуевского завода ТА (серия НД) 192
Регулирование ТНВД Ярославского завода ТА (серия 43 ЯМЗ) 194
Регулирование ТНВД Ярославского завода ДА (серия 33 КАМАЗ) 196
Регулирование ТНВД Ярославского завода ДА (серия «Компакт 40») 199
Регулирование ТНВД Ярославского завода ДА (серия «Компакт 32») 200
Регулирование ТНВД Челябинского ТЗ (серия КДМ) 202
Регулирование ТНВД распределительного типа (серия VE) 204
Регулирование ТНВД фирмы Bosch с электронным управлением (серия VP) 206
Регулирование агрегатов топливных систем типа Common Rail 207
Оценка качества работы и регулировка форсунок 209
Установка топливного насоса на двигатель и проверка угла опережения впрыскивания топлива 212
ЛИТЕРАТУРА 219
Справочные данные и регулировочные таблицы 221
