Citroen Jumper. Не заводится
20.11.2015
Типичная неисправность.
О таком микроавтобусе я уже говорил в статье "Citroen Jumper (2013). Типичная неисправность"
Для справки (пригодится):
Citroën Jumper изготавливается с февраля 1994 года в качестве преемника Citroën C25. Автомобиль разработан и производился на совместном предприятии Sevel (совместно с PSA Group), в результате появились три почти идентичных коммерческих автомобиля Citroën Jumper, Fiat Ducato и Peugeot Boxer.
Автомобиль комплектовался дизельными двигателями объемом 1,9 л, 2,5 л и 2,8 л. 2,5-литровый и 2,8-литровый двигатели семейства +8140 взятые от Iveco Daily. Кроме того, предлагался 2,0-литровый бензиновый двигатель. Некоторые варианты двигателей были доступны на полноприводных версиях.
В 2002 году Jumper модернизировали, были также введены новые большие передние фары, был пересмотрен интерьер и оснащение, кроме того появились новые двигатели.
Второе поколение фургона Citroën Jumper представлено в 2006 году. Выпускается под тремя марками: Peugeot Boxer, Peugeot Boxer и Fiat Ducato. Заводы расположены в Италии в городе Атесса и в Франции, в городе Валансьен.
И вот, пришлось поремонтировать это французское чудо ещё раз.
Этот автомобиль попал к нам после "удачной заправки соляркой из канистр из под кислоты"и неудачного общения с двумя предыдущими автосервисами. В первом заменили форсунки. Слили остатки топлива, залили другое, завели автомобиль - работает. Супер.
Клиент был в прекрасном расположении духа: "Работает!". Но счастье продолжалось недолго: через полтора дня Ситроен взбрыкнул, изверг из выхлопной трубы струю белого дыма и остановился.
Второй автосервис был умнее: посмотрели, поковырялись и после первой неудачной попытки запуска мотора благоразумно отказались принимать Ситроен в ремонт.
А в нашем автосервисе как раз было место для изучения такой неисправности. Итак, что имеем: Citroen Jumper выпуска 2013 года, не заводится. Стартер крутит, мотор не заводится, а из выхлопной трубы валит густой белый дым в виде испарившейся солярки.
Система впрыска здесь с интересным названием: "Haute pression Diesel Injection". Или по-простому HDi (такое коммерческое название используемое группой PSA Peugeot Citroën для обозначения двигателей, оснащенных прямым впрыском топлива).
Уже говорил, что "авто непрофильное". Но базовые понятия есть, надо вспомнить и пока мысленно представить что пришло на ремонт, например, что происходит после поворота ключа зажигания на старт.
• При включении стартера блок управления мгновенно проверяет температуру охлаждающей жидкости и, отталкиваясь от этого, устанавливает величину высокого давления топлива.
• В начале запуска регулятор высокого давления управляется посредством широтно-импульсной модуляции.
Высокое давление топлива зависит от одного из условий:
- Частота вращения двигателя выше 20 об/мин при минимум 4 совершенных оборотах
- Давление в топливной рампе высокого давления выше 200 бар
Фаза запуска заканчивается при достижении порога частоты вращения двигателя.
Блок управления командует дизельными форсунками только при таких условиях:
• Давление выше 200 бар (150 бар при горячем двигателе)
• Датчик положения распредвала и датчик частоты вращения двигателя синхронизированы.
Что происходит в случае незапуска двигателя?
· блок управления отправляет ШИМ-сигнал максимальной силы о принудительном подъеме давления:
- Регулятор высокого давления топлива: 26 %
- Регулятор подачи топлива: От 28 до 56 %
Прошу учесть, что это пока только мысли и базовые знания. До каких-то конкретных действий дело ещё не дошло - надо понять, вникнуть и разобраться мыслями в возможных причинах незапуска этого Ситроена, и только потом приступать к конкретным действиям: зачем время терять на ненужные телодвижения?
Что может вызвать остановку и дальнейший незапуск двигателя?
Здесь целый перечень. Итак, мотор не запустится, если присутствует ошибка одного из следующих элементов:
• Выход из строя или какая-либо ошибка в перезаписываемой памяти Eprom
• Неисправность датчика давления, датчика температуры воздуха на впуске
• Датчик положения распредвала не работает
• Отсутствует напряжение на конденсаторе 1 и 2 в каскаде управления форсунками в блоке управления
• Неисправен контур контроля давления в топливной рампе высокого давления
• Возникшая неисправность дизельной форсунки
Понятно. Надо запомнить и соображать далее по теме: на моторе есть регулирование давления. Кто и как управляет регулятором давления? Незапуск мотора из-за низкого давления в рампе?
Как многие знают, сам регулятор давления управляется ШИМ сигналами. Но величина ШИМ сигнала должна опираться на какую-то отправную точку - и для этого с завода-изготовителя в блок управления заложена матрица, в которой имеется эта "отправная точка": теоретическая величина давления.
Но это всё мысли, пора уже что-то делать руками. Подключаю сканер, вижу, что давление в топливной рейке отсутствует. Точнее, оно вроде есть, вроде как начинает повышаться при прокрутке стартером, но потом "плавно уходит на нет", но при этом, как говорил, из трубы валит густой дым в виде испарившейся солярки.
А если в рампе не набирается необходимое давление топлива для подачи блоком импульсов на форсунки, то откуда в выхлопе столько солярки ?
Похоже что то с герметичностью форсунок?

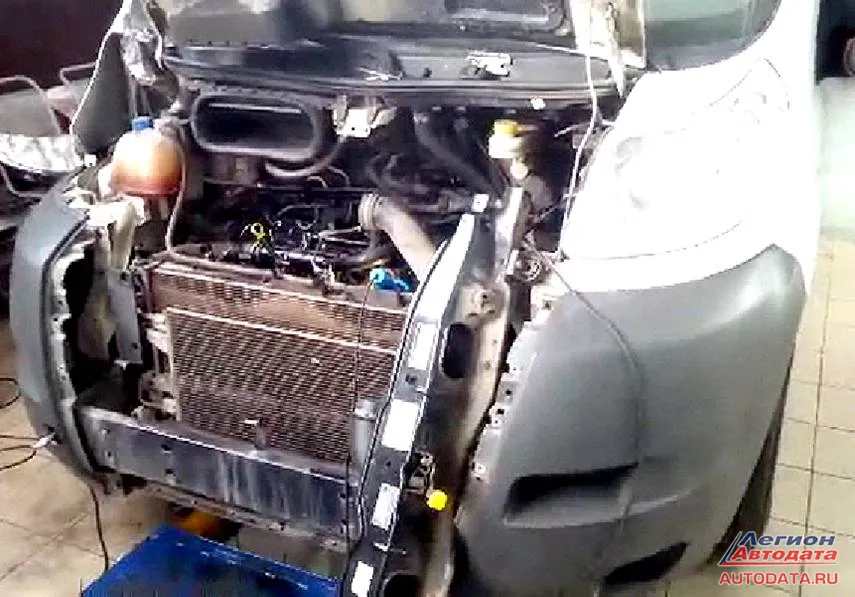

Понятно. Надо добраться до форсунок. Почему именно нужно посмотреть на форсунки? Ну, хотя бы потому, что никакой врач не будет делать операцию под простынёй; никакой музыкант не будет играть под чехлом.

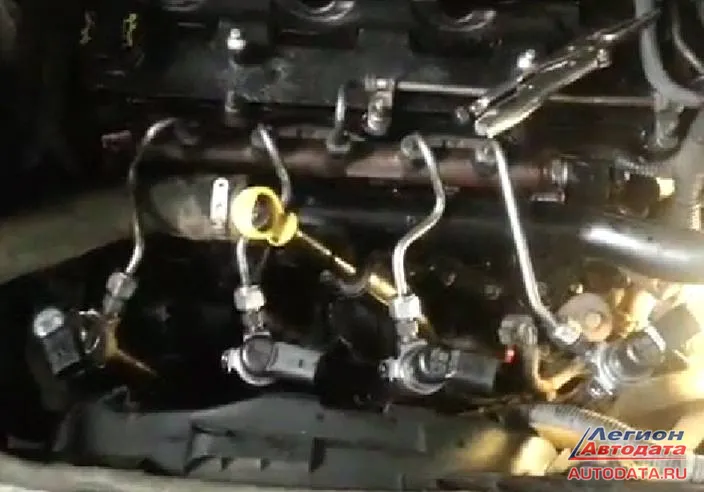

Форсунки. Добрались.

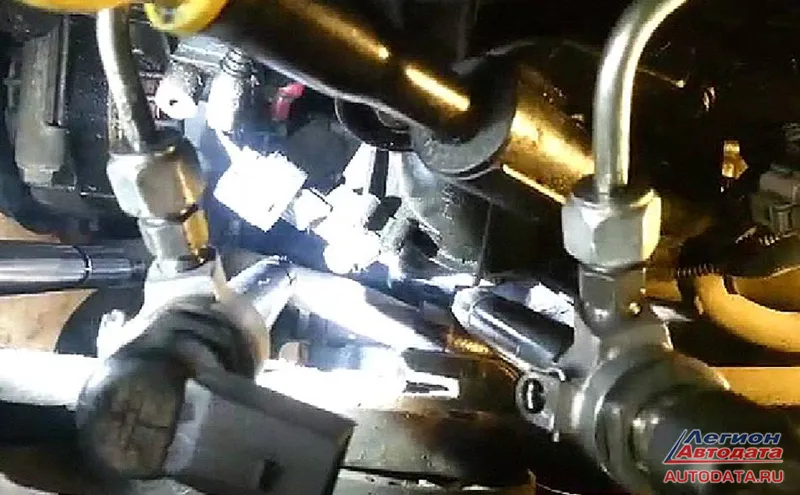

Прошу помощника покрутить стартером. Он крутит. А у нас, прошу обратить внимание, управление с форсунок снято:
Стартер крутит. И тут обращаю внимание на несуразность момента:

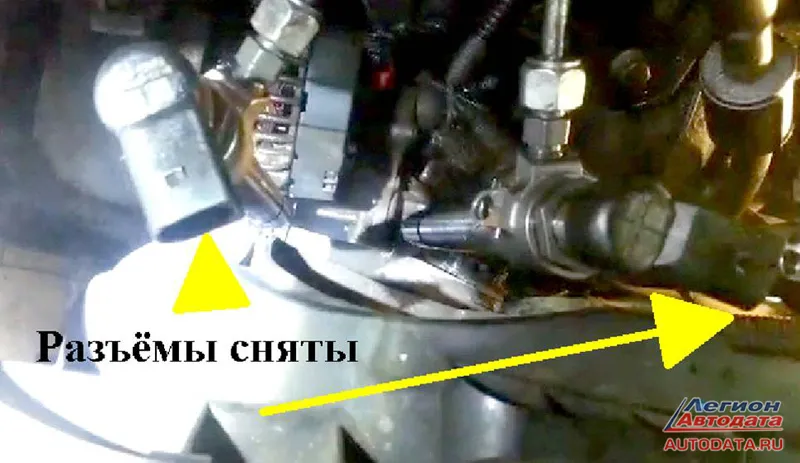

При снятых разъёмах с форсунок, из сопел форсунок начинает поступать топливо! Причём не капельками, а струями в разные стороны. На видео этот момент можно увидеть более детальнее.
Вывод: топливо в смеси с кислотой проело внутренности форсунок (в канистрах, откуда клиент заправлял свою машину, скорее всего, были остатки кислоты или чего-то ещё подобного).

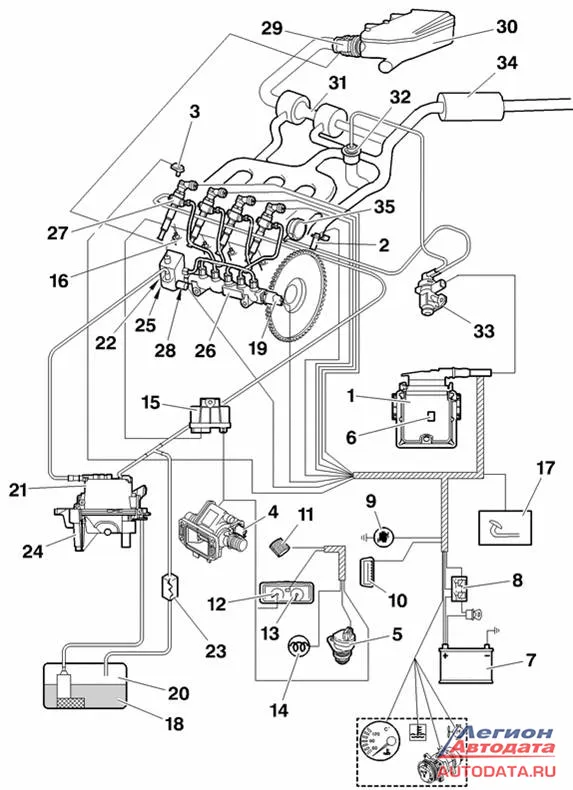

Что сделали дальше. Смотрим на примерную блок-схему выполненных работ:
Так вот, начиная от номера 18 (топливный бак) и далее вверх по схеме до форсунок (№27), все топливопроводы были сняты, тщательно промыты и продуты воздухом. Форсунки заменены. Топливный насос заменён. Топливоподкачивающий насос тоже поставили новый. Ну что, заводим?
Как бы не так. А кто будет форсунки прописывать?

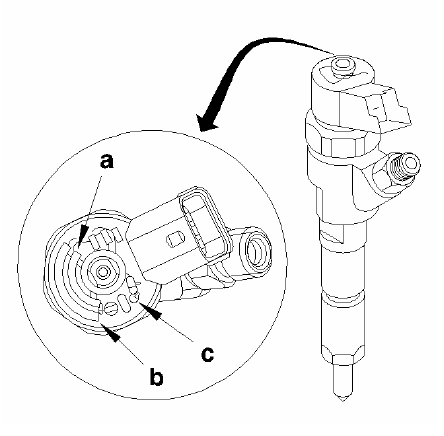

Тут есть некоторые особенности: перед заказом и установкой форсунок надо внимательно прочитать обозначения:
"a": поставщик
"b": номер PSA
"c": класс
(смотрим на рисунок ниже):
Кроме того, перед заказом форсунок надо учесть, что форсунки на этот автомобиль бывают двух видов (в зависимости от режима поступления топлива): 1 и 2 классов (синяя и зелёная маркировки).
Работа окончена. Мотор завели, работает стабильно. Вывод для владельцев автомобилей: "Экономить можно на спичках, но не на топливе для своего авто".
Дороже выйдет! Этот ремонт владельцу обошёлся в 200 т.р. вместе с запчастями.
Бонус.
Если будете работать с этими моторами, то имейте в виду что нельзя делать:

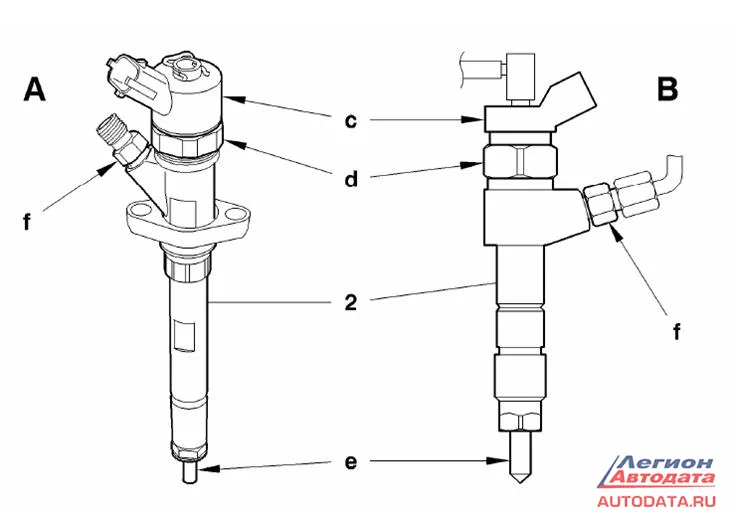

• Снимать распылитель форсунки дизельного двигателя "e" (не поставляется в запчастях)
• Снимать электромагнитный элемент "с" (в запчастях не поставляется).
• Нельзя изменять положение гайки "d" (может измениться работа мотора).
• Нельзя снимать штуцер "f" с форсунки дизельного двигателя.
• Нельзя очищать нагар на носке форсунки дизельного двигателя.
• Запрещена очистка форсунок дизельным топливом или ультразвуком.
Ну и напоследок:
с Проверили зарядку - нет её, проверили напряжение на "возбуждение" генератора - присутствует, проверили напряжение на выходе с силовой клеммы генератора - равно напряжению АКБ.
Пришли к выводу, что генератор неисправен, клиент соглашается на его демонтаж, и первое что видим - обгонная муфта генератора погнута как после сильного удара, а владелец покупал авто новым без пробега и не бил его. Загадка?
Когда генератор попал к мастерам по ремонту (мы сами генераторы и стартеры не ремонтируем), услышали еще одну загадку - на якоре сточены контактные кольца "в ноль", что соответствует выбегу авто более 150 тысяч км., а машинка пробежала около 100 тысяч всего! Загадка?
А тут ещё и слесарь дополнил картину: "- А вот ещё защелка на разъеме провода возбуждения подломлена!". До нас ее кто то снимал, и сделал это не очень аккуратно. Загадка?
У клиента ранее проблем с зарядкой АКБ не возникало, и он никуда по такой проблеме не обращался. Всё увиденное наталкивает на один очень печальный вывод...
О таком микроавтобусе я уже говорил в статье "Citroen Jumper (2013). Типичная неисправность"
Для справки (пригодится):
Citroën Jumper изготавливается с февраля 1994 года в качестве преемника Citroën C25. Автомобиль разработан и производился на совместном предприятии Sevel (совместно с PSA Group), в результате появились три почти идентичных коммерческих автомобиля Citroën Jumper, Fiat Ducato и Peugeot Boxer.
Автомобиль комплектовался дизельными двигателями объемом 1,9 л, 2,5 л и 2,8 л. 2,5-литровый и 2,8-литровый двигатели семейства +8140 взятые от Iveco Daily. Кроме того, предлагался 2,0-литровый бензиновый двигатель. Некоторые варианты двигателей были доступны на полноприводных версиях.
В 2002 году Jumper модернизировали, были также введены новые большие передние фары, был пересмотрен интерьер и оснащение, кроме того появились новые двигатели.
Второе поколение фургона Citroën Jumper представлено в 2006 году. Выпускается под тремя марками: Peugeot Boxer, Peugeot Boxer и Fiat Ducato. Заводы расположены в Италии в городе Атесса и в Франции, в городе Валансьен.
И вот, пришлось поремонтировать это французское чудо ещё раз.
Этот автомобиль попал к нам после "удачной заправки соляркой из канистр из под кислоты"и неудачного общения с двумя предыдущими автосервисами. В первом заменили форсунки. Слили остатки топлива, залили другое, завели автомобиль - работает. Супер.
Клиент был в прекрасном расположении духа: "Работает!". Но счастье продолжалось недолго: через полтора дня Ситроен взбрыкнул, изверг из выхлопной трубы струю белого дыма и остановился.
Второй автосервис был умнее: посмотрели, поковырялись и после первой неудачной попытки запуска мотора благоразумно отказались принимать Ситроен в ремонт.
А в нашем автосервисе как раз было место для изучения такой неисправности. Итак, что имеем: Citroen Jumper выпуска 2013 года, не заводится. Стартер крутит, мотор не заводится, а из выхлопной трубы валит густой белый дым в виде испарившейся солярки.
Система впрыска здесь с интересным названием: "Haute pression Diesel Injection". Или по-простому HDi (такое коммерческое название используемое группой PSA Peugeot Citroën для обозначения двигателей, оснащенных прямым впрыском топлива).
Уже говорил, что "авто непрофильное". Но базовые понятия есть, надо вспомнить и пока мысленно представить что пришло на ремонт, например, что происходит после поворота ключа зажигания на старт.
• При включении стартера блок управления мгновенно проверяет температуру охлаждающей жидкости и, отталкиваясь от этого, устанавливает величину высокого давления топлива.
• В начале запуска регулятор высокого давления управляется посредством широтно-импульсной модуляции.
Высокое давление топлива зависит от одного из условий:
- Частота вращения двигателя выше 20 об/мин при минимум 4 совершенных оборотах
- Давление в топливной рампе высокого давления выше 200 бар
Фаза запуска заканчивается при достижении порога частоты вращения двигателя.
Блок управления командует дизельными форсунками только при таких условиях:
• Давление выше 200 бар (150 бар при горячем двигателе)
• Датчик положения распредвала и датчик частоты вращения двигателя синхронизированы.
Что происходит в случае незапуска двигателя?
· блок управления отправляет ШИМ-сигнал максимальной силы о принудительном подъеме давления:
- Регулятор высокого давления топлива: 26 %
- Регулятор подачи топлива: От 28 до 56 %
Прошу учесть, что это пока только мысли и базовые знания. До каких-то конкретных действий дело ещё не дошло - надо понять, вникнуть и разобраться мыслями в возможных причинах незапуска этого Ситроена, и только потом приступать к конкретным действиям: зачем время терять на ненужные телодвижения?
Что может вызвать остановку и дальнейший незапуск двигателя?
Здесь целый перечень. Итак, мотор не запустится, если присутствует ошибка одного из следующих элементов:
• Выход из строя или какая-либо ошибка в перезаписываемой памяти Eprom
• Неисправность датчика давления, датчика температуры воздуха на впуске
• Датчик положения распредвала не работает
• Отсутствует напряжение на конденсаторе 1 и 2 в каскаде управления форсунками в блоке управления
• Неисправен контур контроля давления в топливной рампе высокого давления
• Возникшая неисправность дизельной форсунки
Понятно. Надо запомнить и соображать далее по теме: на моторе есть регулирование давления. Кто и как управляет регулятором давления? Незапуск мотора из-за низкого давления в рампе?
Как многие знают, сам регулятор давления управляется ШИМ сигналами. Но величина ШИМ сигнала должна опираться на какую-то отправную точку - и для этого с завода-изготовителя в блок управления заложена матрица, в которой имеется эта "отправная точка": теоретическая величина давления.
Но это всё мысли, пора уже что-то делать руками. Подключаю сканер, вижу, что давление в топливной рейке отсутствует. Точнее, оно вроде есть, вроде как начинает повышаться при прокрутке стартером, но потом "плавно уходит на нет", но при этом, как говорил, из трубы валит густой дым в виде испарившейся солярки.
А если в рампе не набирается необходимое давление топлива для подачи блоком импульсов на форсунки, то откуда в выхлопе столько солярки ?
Похоже что то с герметичностью форсунок?
Понятно. Надо добраться до форсунок. Почему именно нужно посмотреть на форсунки? Ну, хотя бы потому, что никакой врач не будет делать операцию под простынёй; никакой музыкант не будет играть под чехлом.
Форсунки. Добрались.
Прошу помощника покрутить стартером. Он крутит. А у нас, прошу обратить внимание, управление с форсунок снято:
Стартер крутит. И тут обращаю внимание на несуразность момента:
При снятых разъёмах с форсунок, из сопел форсунок начинает поступать топливо! Причём не капельками, а струями в разные стороны. На видео этот момент можно увидеть более детальнее.
Вывод: топливо в смеси с кислотой проело внутренности форсунок (в канистрах, откуда клиент заправлял свою машину, скорее всего, были остатки кислоты или чего-то ещё подобного).
Что сделали дальше. Смотрим на примерную блок-схему выполненных работ:
Так вот, начиная от номера 18 (топливный бак) и далее вверх по схеме до форсунок (№27), все топливопроводы были сняты, тщательно промыты и продуты воздухом. Форсунки заменены. Топливный насос заменён. Топливоподкачивающий насос тоже поставили новый. Ну что, заводим?
Как бы не так. А кто будет форсунки прописывать?
Тут есть некоторые особенности: перед заказом и установкой форсунок надо внимательно прочитать обозначения:
"a": поставщик
"b": номер PSA
"c": класс
(смотрим на рисунок ниже):
Кроме того, перед заказом форсунок надо учесть, что форсунки на этот автомобиль бывают двух видов (в зависимости от режима поступления топлива): 1 и 2 классов (синяя и зелёная маркировки).
Работа окончена. Мотор завели, работает стабильно. Вывод для владельцев автомобилей: "Экономить можно на спичках, но не на топливе для своего авто".
Дороже выйдет! Этот ремонт владельцу обошёлся в 200 т.р. вместе с запчастями.
Бонус.
Если будете работать с этими моторами, то имейте в виду что нельзя делать:
• Снимать распылитель форсунки дизельного двигателя "e" (не поставляется в запчастях)
• Снимать электромагнитный элемент "с" (в запчастях не поставляется).
• Нельзя изменять положение гайки "d" (может измениться работа мотора).
• Нельзя снимать штуцер "f" с форсунки дизельного двигателя.
• Нельзя очищать нагар на носке форсунки дизельного двигателя.
• Запрещена очистка форсунок дизельным топливом или ультразвуком.
Ну и напоследок:
с Проверили зарядку - нет её, проверили напряжение на "возбуждение" генератора - присутствует, проверили напряжение на выходе с силовой клеммы генератора - равно напряжению АКБ.
Пришли к выводу, что генератор неисправен, клиент соглашается на его демонтаж, и первое что видим - обгонная муфта генератора погнута как после сильного удара, а владелец покупал авто новым без пробега и не бил его. Загадка?
Когда генератор попал к мастерам по ремонту (мы сами генераторы и стартеры не ремонтируем), услышали еще одну загадку - на якоре сточены контактные кольца "в ноль", что соответствует выбегу авто более 150 тысяч км., а машинка пробежала около 100 тысяч всего! Загадка?
А тут ещё и слесарь дополнил картину: "- А вот ещё защелка на разъеме провода возбуждения подломлена!". До нас ее кто то снимал, и сделал это не очень аккуратно. Загадка?
У клиента ранее проблем с зарядкой АКБ не возникало, и он никуда по такой проблеме не обращался. Всё увиденное наталкивает на один очень печальный вывод...
А вообще сегодня почему-то получился "день Ситроен Джампер":
