Toyota Avensis 2006 - ошибка C1246

20.10.2019

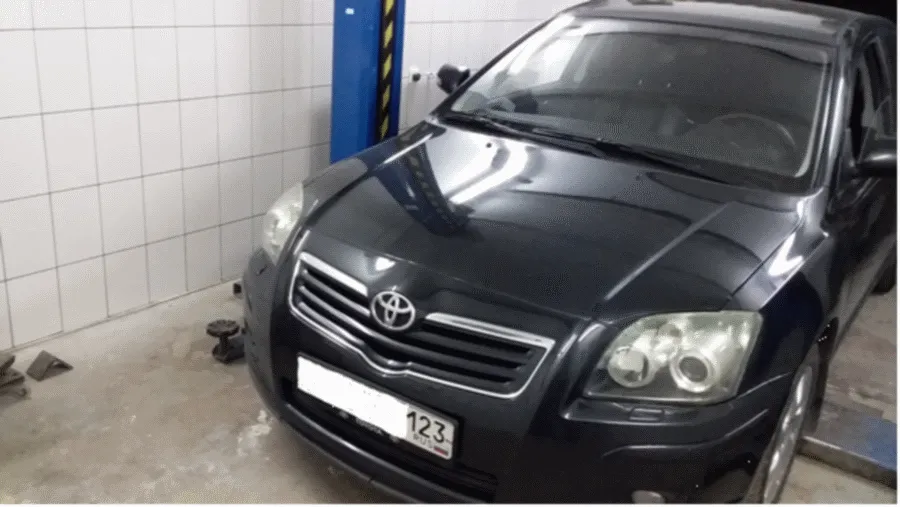

Тойота Авенсис 2006 г.в, двигатель 2 л, 1AZ-FSE - жалоба горят всякие лампочки на приборной панели. Так как дело было вечером, а вечером, как известно "делать нечего", решено было не вдаваться в детали, сделать первичную диагностику и разойтись по домам.

Действительно, панель приборов светилась красивыми индикаторами VSC и TRC, которые отказывались гаснуть после запуска автомобиля. Так как на Toyota Avensis при перегорании ламп стоп-сигналов, неработающем концевике педали тормоза, либо обрыве цепи стоп-сигналов. Типичные симптомы присутствуют, поэтому проверяем работу стоп-сигналов.

Центральный стоп отказывался гореть - основные же работали исправно. Заменить лампу не составило особого труда, и вот она радостно сигнализирует нам о нажатии педали тормоза. Подключаю диагностику дабы стереть ошибку и пойти по домам.

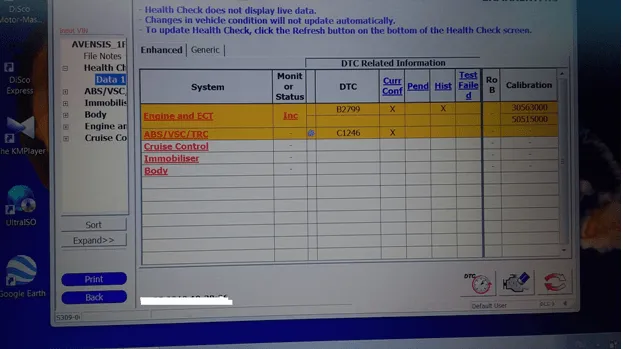

Ошибка C1246 - неисправность датчика давления в главном тормозном цилиндре. Ошибку удаляем - при перезапуске не проявляется, идем домой спать. Но что-то мне подсказывало, что этим все не закончится..

И я уже почти забыл про данную  машину, когда через два дня звонок:

- Привет как дела?

- Хорошо.

- А у меня опять ошибки горят, горят не всегда ,а когда им вздумается .Причем какой-то закономерности включения или определенных условий установить не удалось.

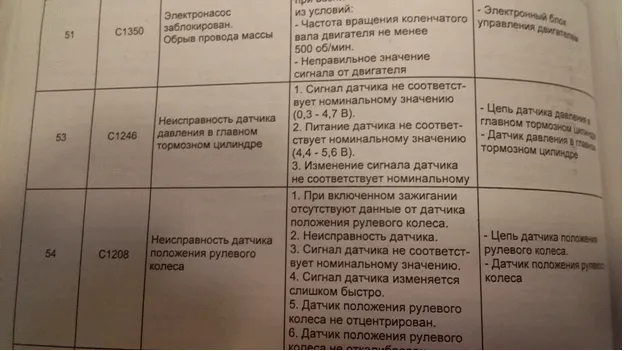

Итак, диагностика показала, опять С1245 так просто в рифму. Код С1246 удаляемый, замороженные данные никакой наводки не давали, так как показывали совершенно разные условия возникновения данного кода. А теперь условия и возможные причины возникновения данной ошибки.

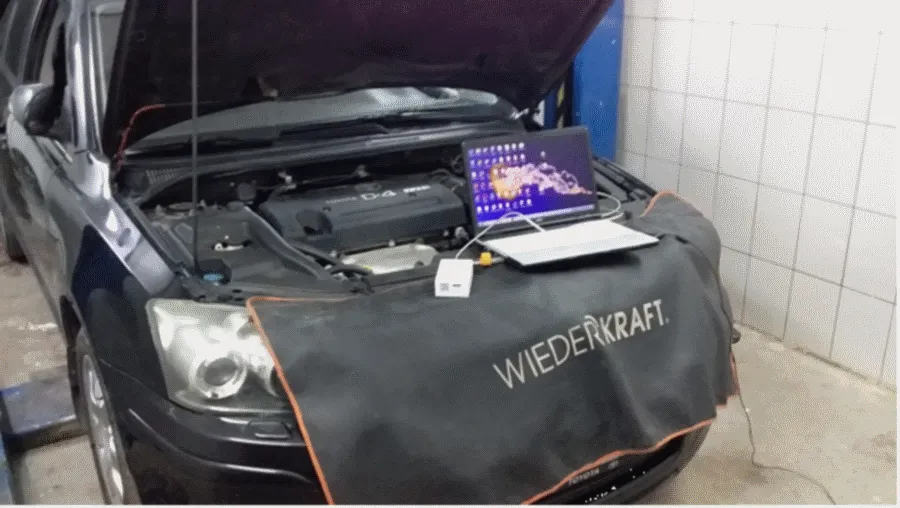

Итак, заходим в режим дата лист, выбираем Master Cylinder Sensor и смотрим на значения выводимые на экран при отпущенной педали тормоза - эти значения должны быть в пределах от 0,3 до 0,9 в. При нажатии на педаль тормоза значения должны увеличиваться до 4,7 в.

Ничего подозрительного выявлено не было и поиски продолжились.




Также в режиме дата лист проверяю значение - Stop Light SW (концевик педали тормоза): ON - педаль тормоза нажата ,OFF- педаль тормоза отпущена .Данные изменялись говоря о том ,что с концевиком тоже все в порядке. Шестое чувство подсказывало, что виновником всех неприятностей является блок АВС со встроенным в него датчиком давления.

Проверяю разъем и контакты блока АВС на предмет окислов - все чистенько, жгуты проводов тоже выглядели отлично. Следов вмешательства и повреждений выявить не удалось. На разъеме блока проверена масса и питание при нажатии педали тормоза все хорошо.

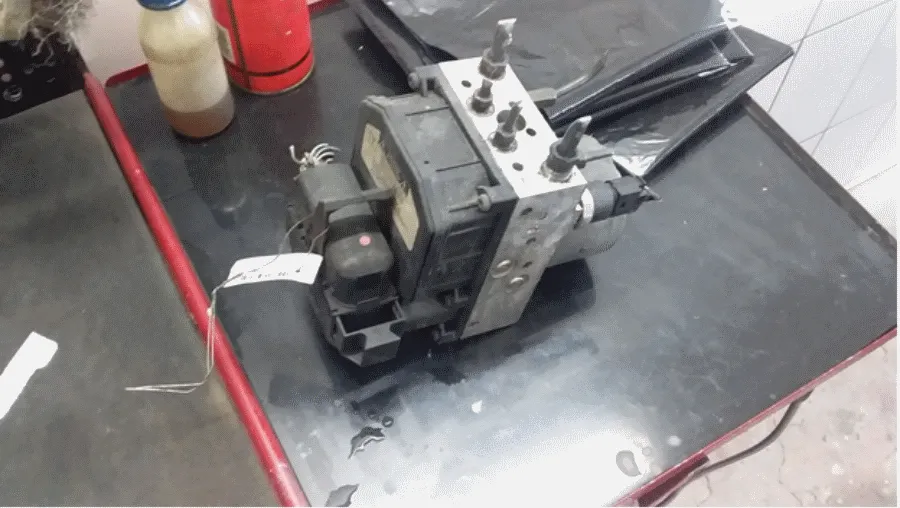

Все указывало на то, что проблема кроется внутри блока АВС. Приговор был оглашен и начались поиски блока АВС. Цена нового, составляла огромные деньги (не буду в слух озвучивать), выбор пал на б/у, но и здесь оказалось не все так просто. В регионе подобных блоков найти не удалось и заказали с разборки в Европе. Продавец давал гарантию две недели после получения на установку и проверку.

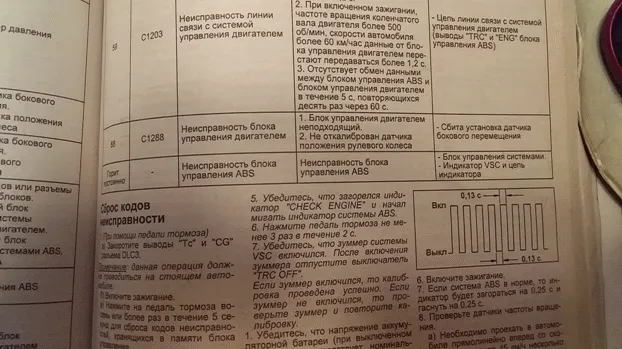

И вот после долгих ожиданий наш блок пришел. Не буду описывать процесс замены и прокачки системы. Казалось ,что победа уже близка и с последним пузырьком воздуха система АВС заработает, но не все так просто. После установки блока и включении зажигания ошибки на приборной панели продолжали гореть, так как система была пуста и этому не придал значения (так ведь всегда, сначала прокачаю, потом подключусь и удалю ошибки). При подключении и считывании выявился код С1288, удаляться он отказывался.




Расшифровка говорила страшные вещи. Глаза боятся, а руки делают. Возможная причина не откалиброван датчик положения рулевого колеса.

Выполняем калибровку при помощи сканера, процедура завершена успешно,но код ошибки не удаляется. Паниковать рано, отложим в сторону сканер, возьмем перемычку для диагностического разъема.

,

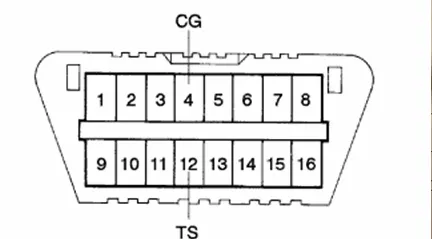

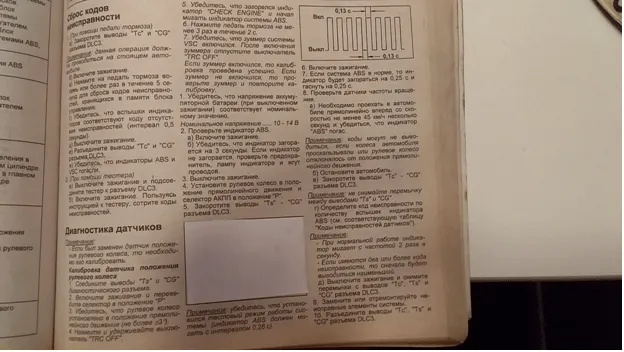

Сомкнем контакты указанные на рисунке, при этом рулевое колесо должно стоять ровно, далее следуя указаниям в мануале выполним калибровку датчика угла.



Все получилось, индикаторы панели приборов погасли, система АВС работает. Автомобиль отправлен на тест-драйв.

Спустя неделю эксплуатации, полет нормальный, орган прижился!


Виталий Еременко
