Устройства для автомобильной диагностики (часть 1)

05.01.2015

Подобные устройства, наверное, где-то можно купить. Но с паяльником я дружен, мысли в голове ещё есть. Так что решил не покупать, а придумать и изготовить самостоятельно. Тем более, всё делал "под себя". А это важно.


1. Устройство для проверки производительности форсунок и регуляторов холостого хода

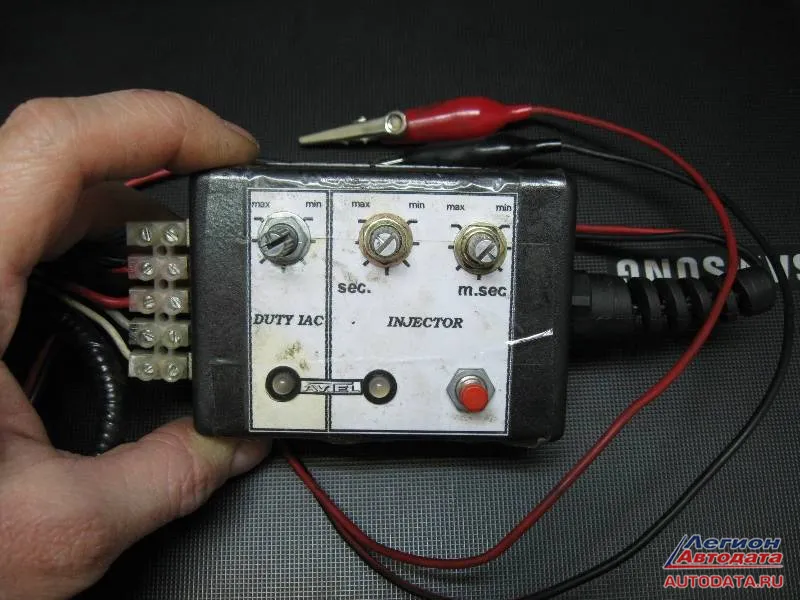

Тут "два в одном". Внешний вид простой:


Левая половина (DUTY IAC) отвечает за проверку регуляторов ХХ типа Toyota со встроенным электронным регулятором управления (по ШИМ). С помощью регулятора (ручки) можно изменять степень открытия шторки, тем самым проверяя работоспособность регулятора.

Правая половина – проверка форсунок на работоспособность, кроме того, можно сделать т.н "топливный баланс": выбираем время открытия форсунки и частоту открытия в ms.

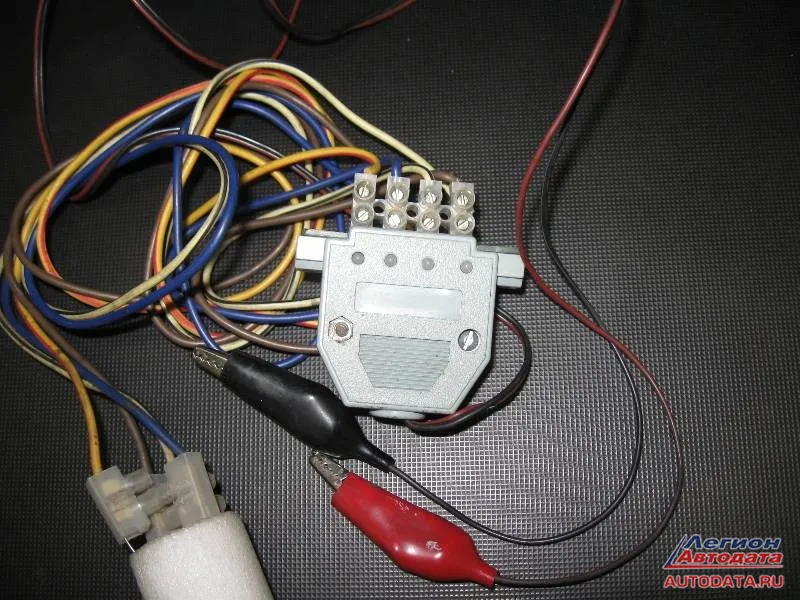

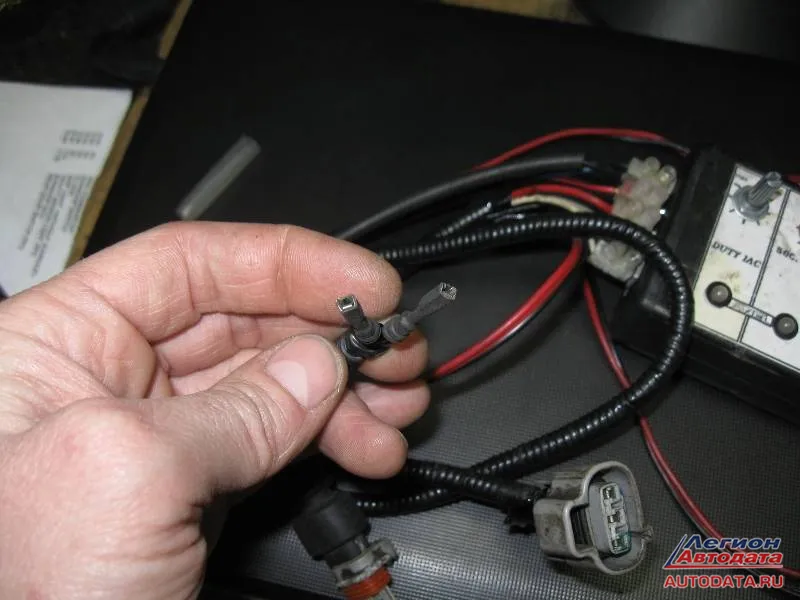

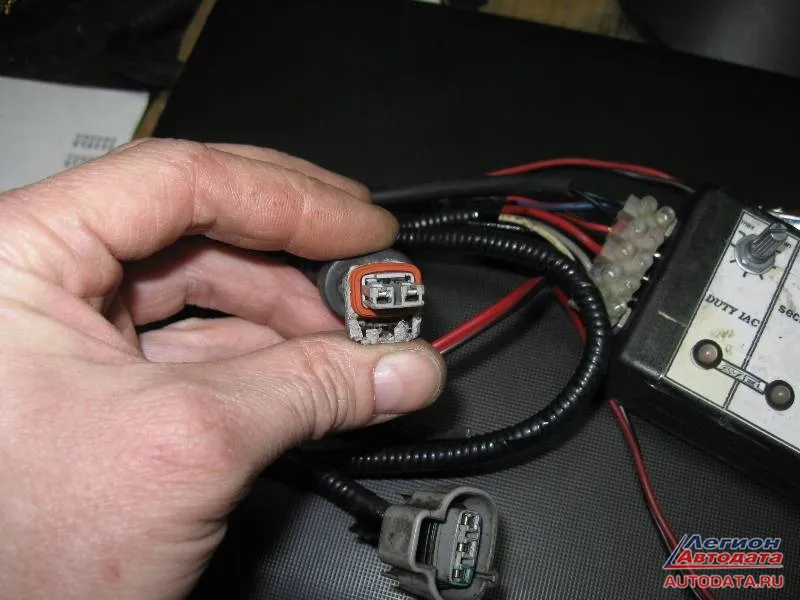

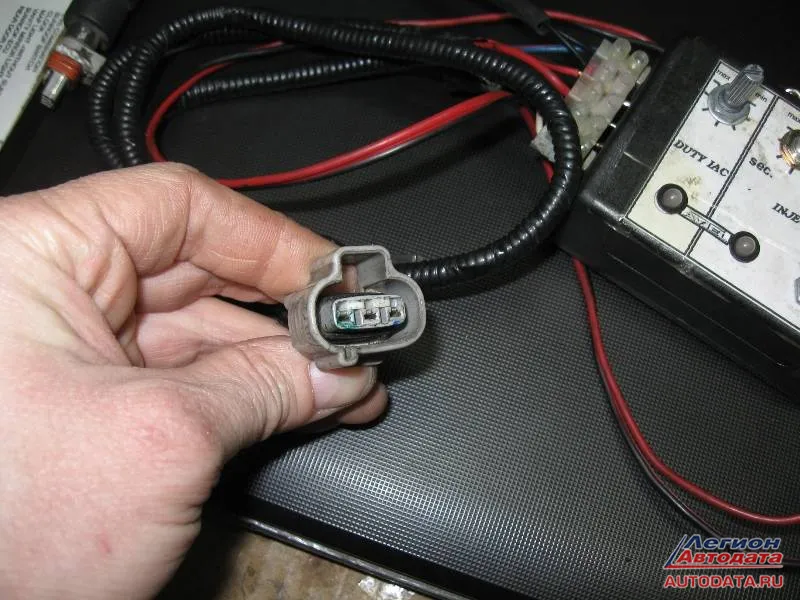

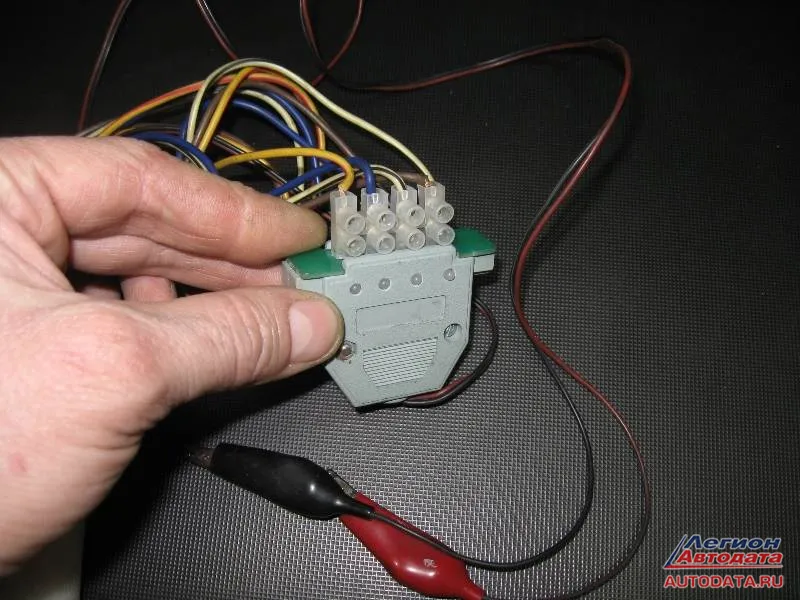

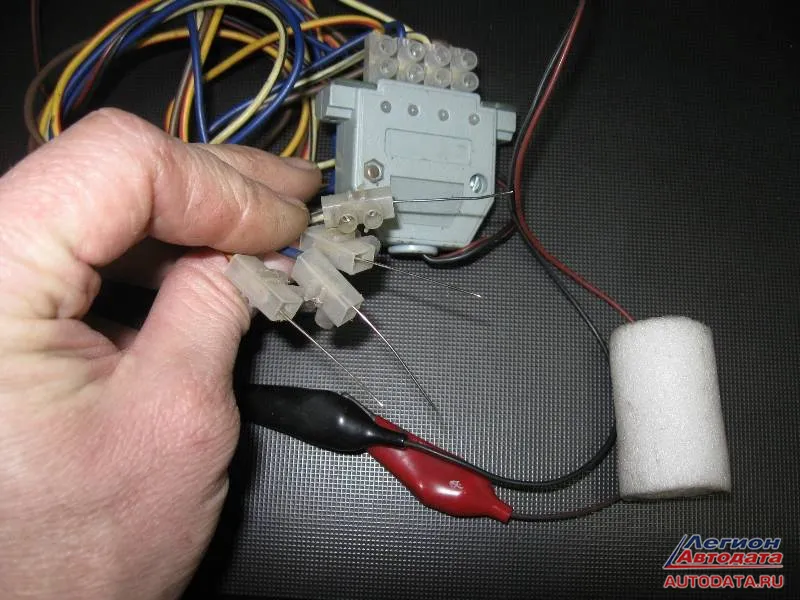

Разъемы для подключения проверяемых источников:

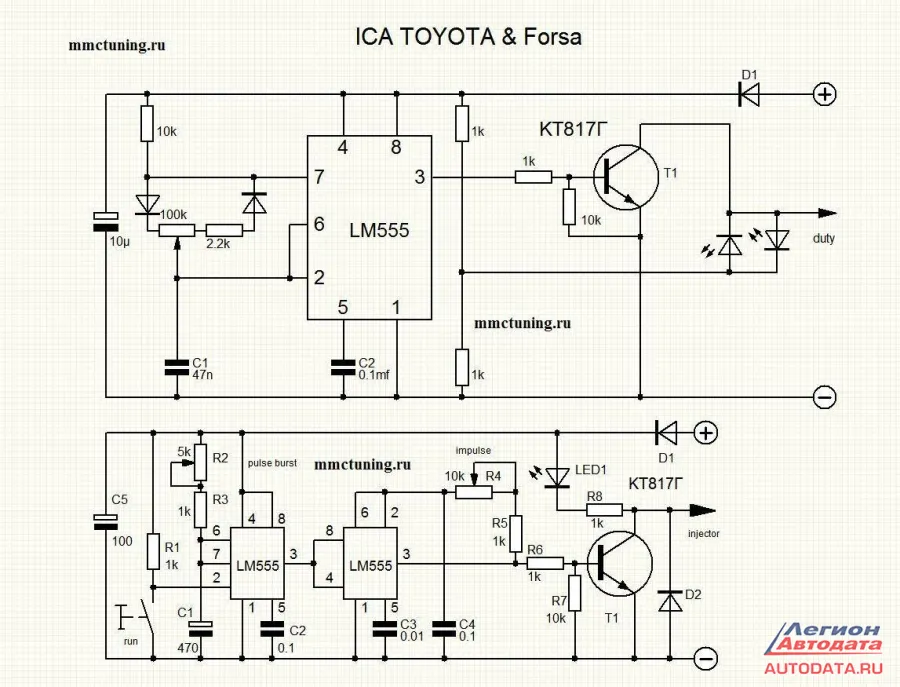

Схема устройства:


На видео показано более подробно.




2. Четырёхканальный индикатор полярности

Четырёхканальная "контролька" позволяет наблюдать "плюс-минус", может использоваться для проверки как плюсового, так и минусового потенциала в различных цепях. Очень удобно при проверке регулятора ХХ. Стабильно помогает при "быстрой диагностике". Устройство давно окупило то время, которое было затрачено на его изготовление.

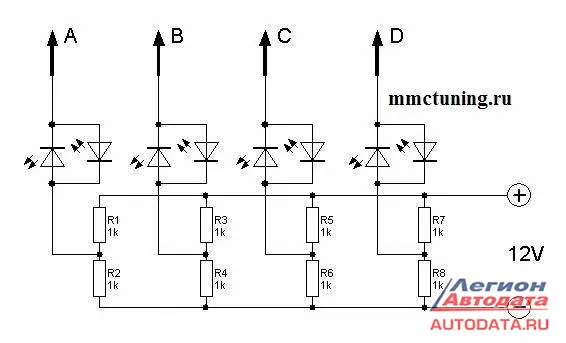

Схема устройства:


Более подробнее показано на видео.

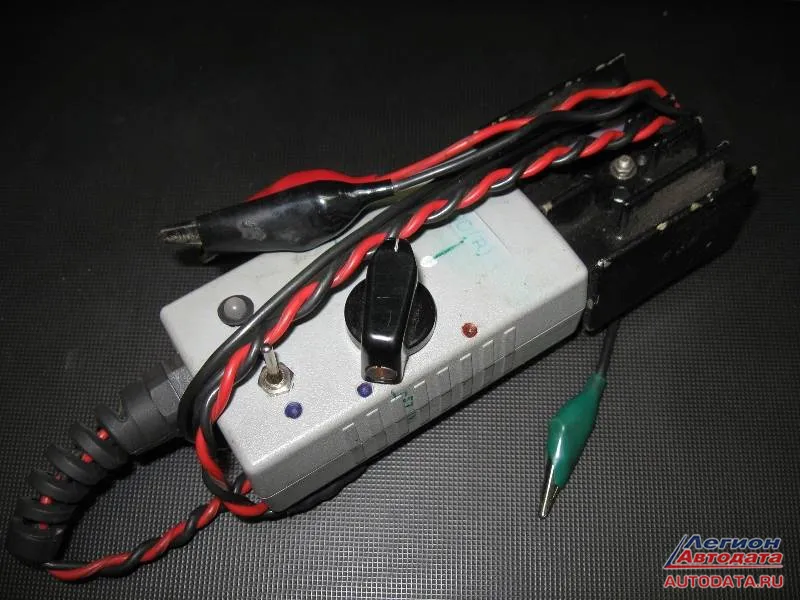

3. Генератор прямоугольных импульсов с мощным транзистором на выходе

Данным устройством можно проверять спидометры, тахометры и другие оконечные устройства, которые имеют "прямоугольный выход, так называемый "меандр" на выходе. Работает как эмулятор этих датчиков. Мощный транзистор позволяет проверять катушки зажигания как со встроенным транзистором, так и без него.

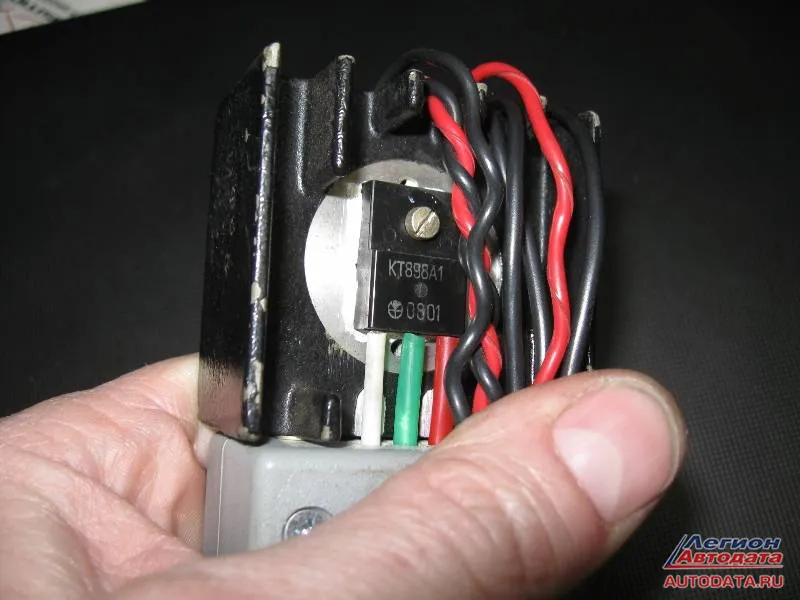

Маркировку используемого транзистора видно на фото:

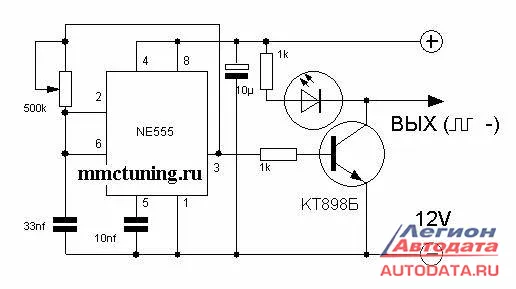

Схема устройства:

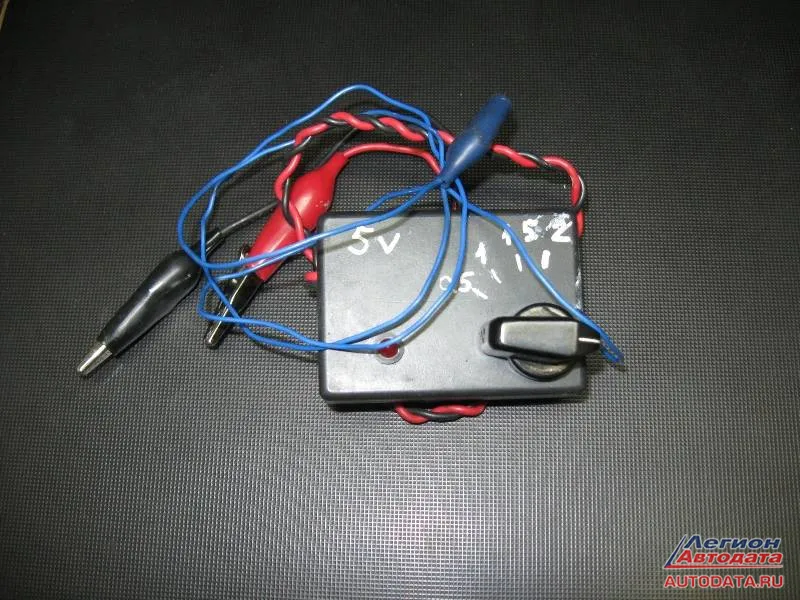

4. Источник питания 0-5 вольт

Предназначен для регулирования напряжения от нуля до пяти вольт. Можно подать требуемое напряжение на, например, датчик расхода воздуха или TPS и посмотреть, как оконечное устройство будет реагировать на изменение напряжение и тем самым понять, исправен ли датчик или неисправен.

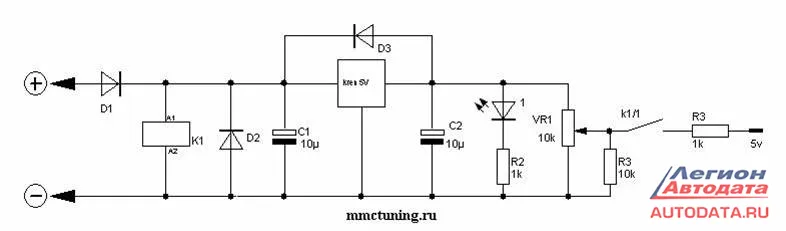

Схема устройства:
