Устройства для автомобильной диагностики (часть 2)

10.01.2015

Подобные устройства, наверное, где-то можно купить. Но с паяльником я дружен, мысли в голове ещё есть. Так что решил не покупать, а придумать и изготовить самостоятельно. Тем более, всё делал "под себя". А это важно.


5. Контролька с подсветкой

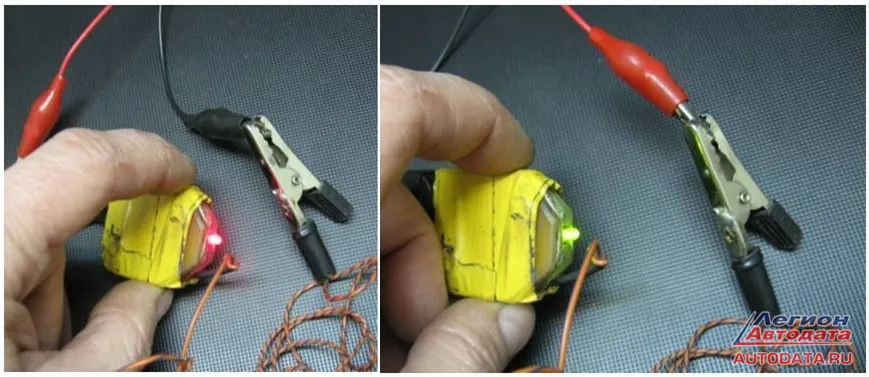

Предназначена для определения полярности (стоит двухцветный светодиод"). Если "плюс" - горит красный светодиод, если "минус" - горит зеленый светодиод.

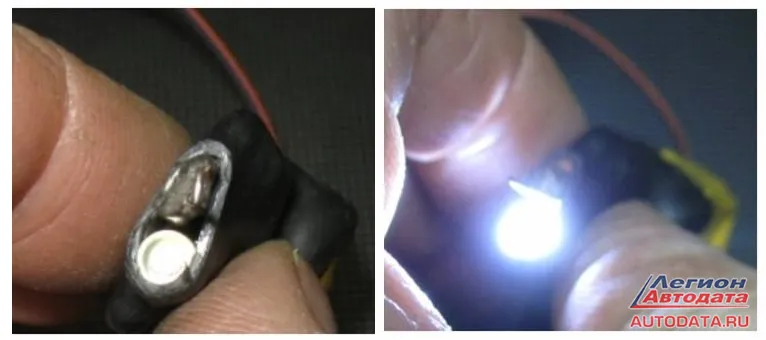

Имеет встроенную подсветку, что очень выручает в труднодоступных и тёмных местах, где требуется более внимательнее что-то разглядеть

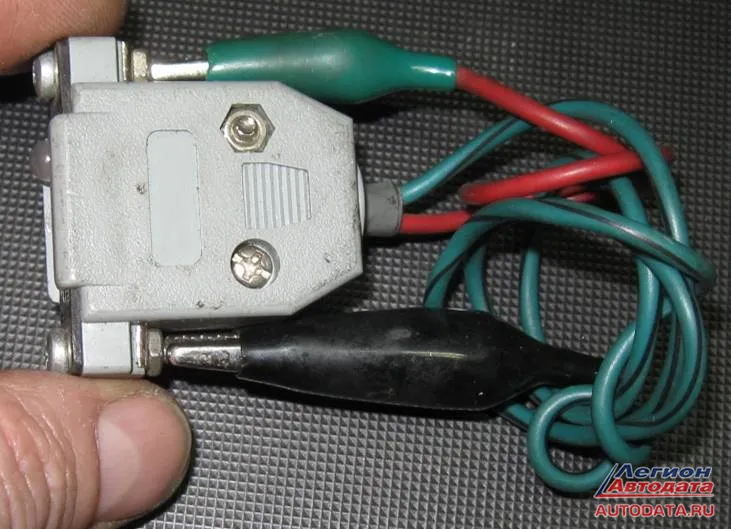

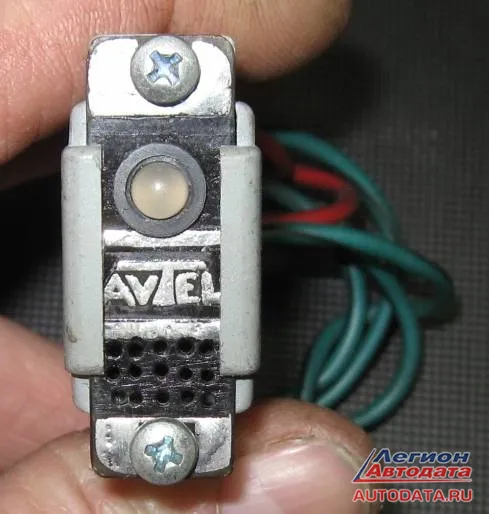

6. Слаботочная "контролька" с зуммером

Помогает определять быстро протекающие процессы. При появлении "плюса" зажигается красный светодиод и звучит зуммер. При обратной полярности зуммер не звучит, а загорается только зелёный светодиод.

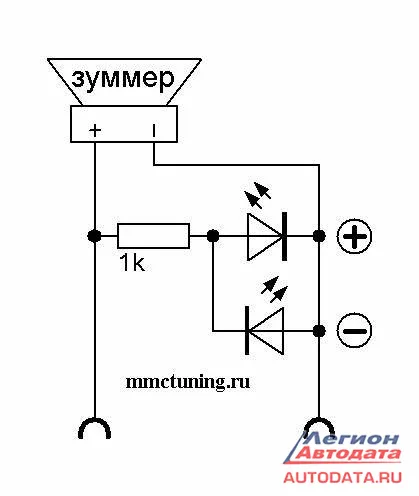

Схема устройства:

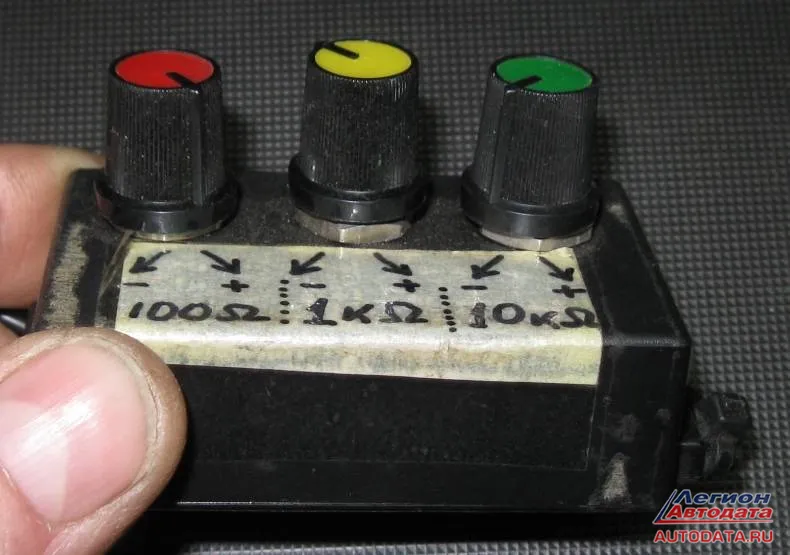

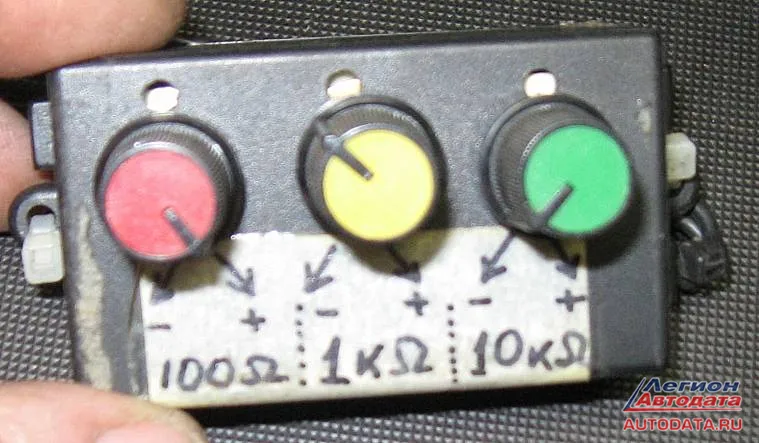

7. Наборный резистор

Обычная сборка наборных резисторов на 100 Ом, 1 Ком и 10 Ком. При помощи этой сборки можно эмулировать различные условия, для, например, датчика температуры и др. подобного.



Схема:




8. Устройство для проверки VVT клапанов

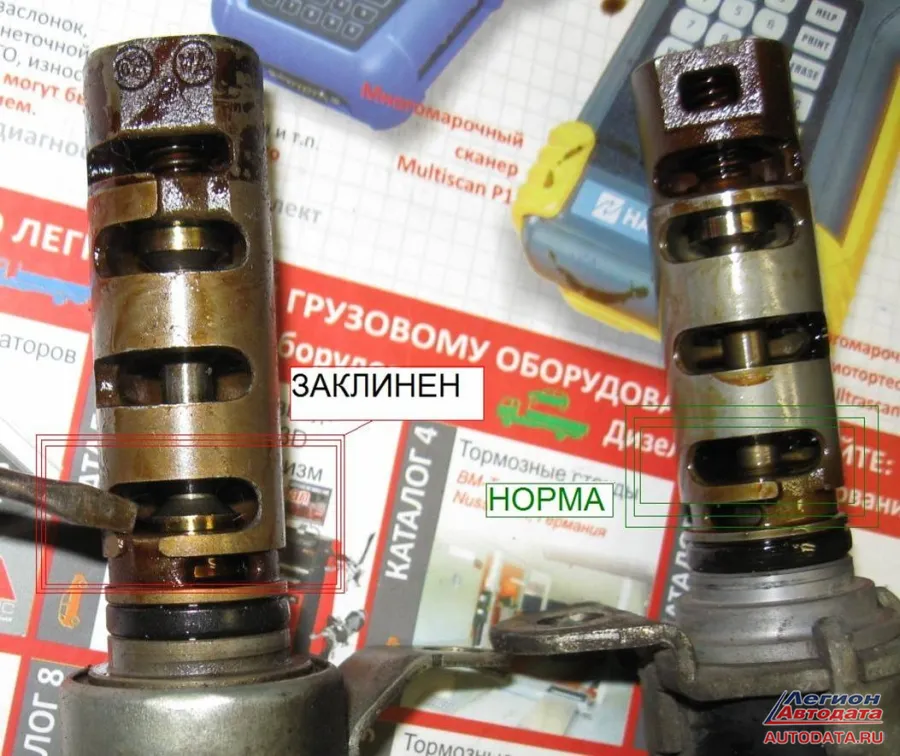

Предназначен для проверки VVT клапанов и прочих устройств, работающих на ШИМ-модуляции. Здесь лучше смотреть видео, так как на фото показан только итог проверки:

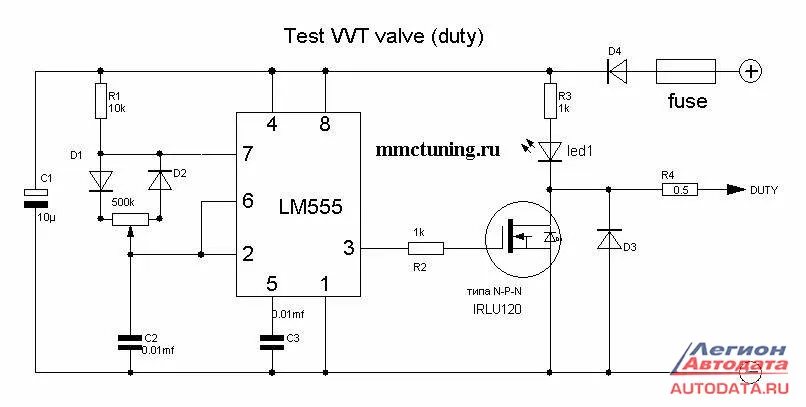

Схема устройства:

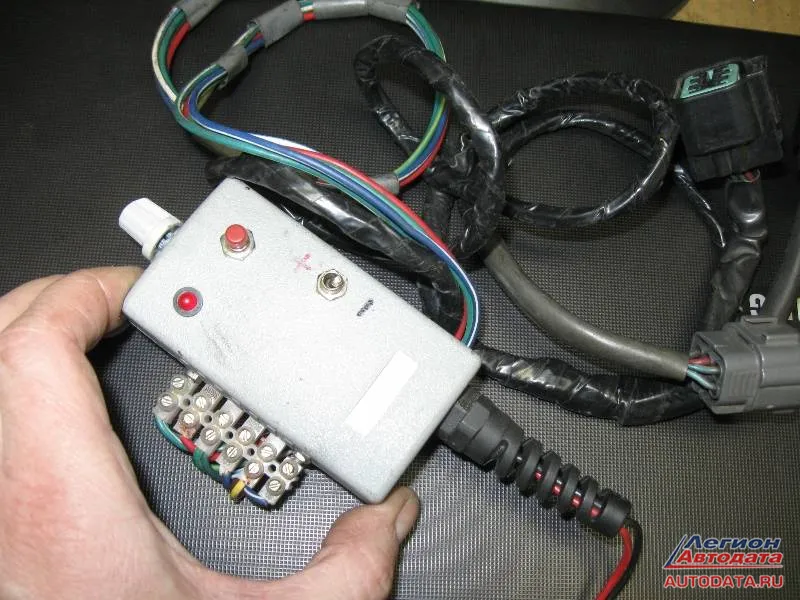

9. Устройство для проверки регулятора ХХ

Mitsubishi и другие подобные автомобили

На фото:
- "плюс и минус" - переключатель реверса.
- среднее положение переключателя: "Всё выключено".
- "Плюс" - увеличение оборотов (или втягивание штока)
- "минус" - снижение оборотов "или вытягивание штока"
- Красная кнопка (слева от знака "плюс") – "Пуск"
- Регулировочная ручка (на торце): "Быстрее-медленнее"
- Светодиод: если есть замыкание в обмотках, то светодиод загорается.

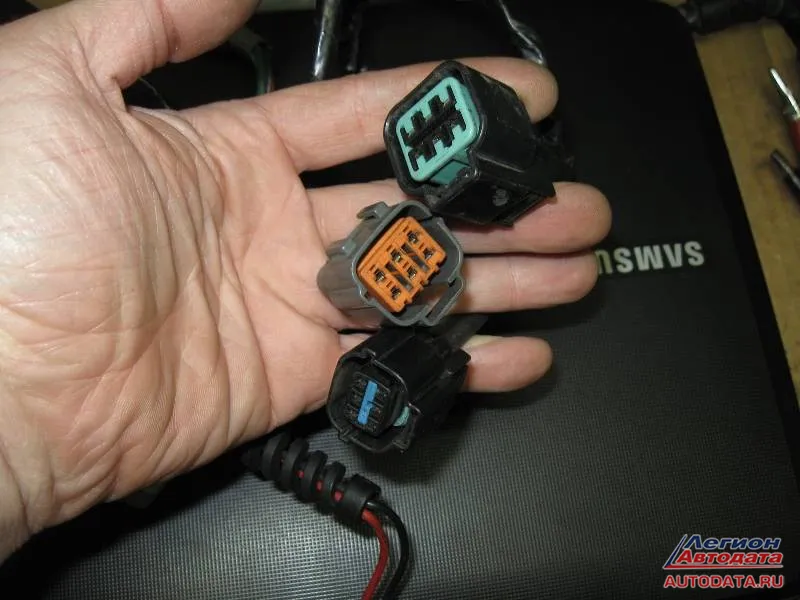

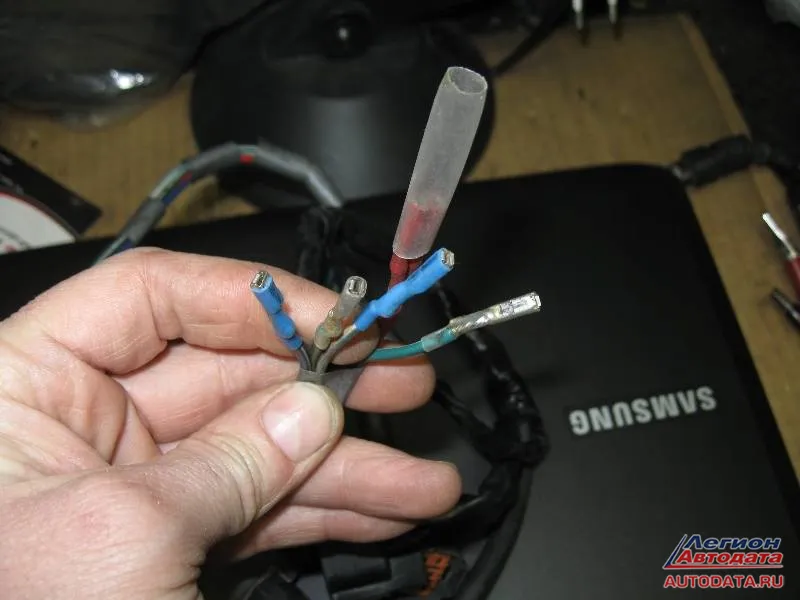

Используемые разъемы для проверки:

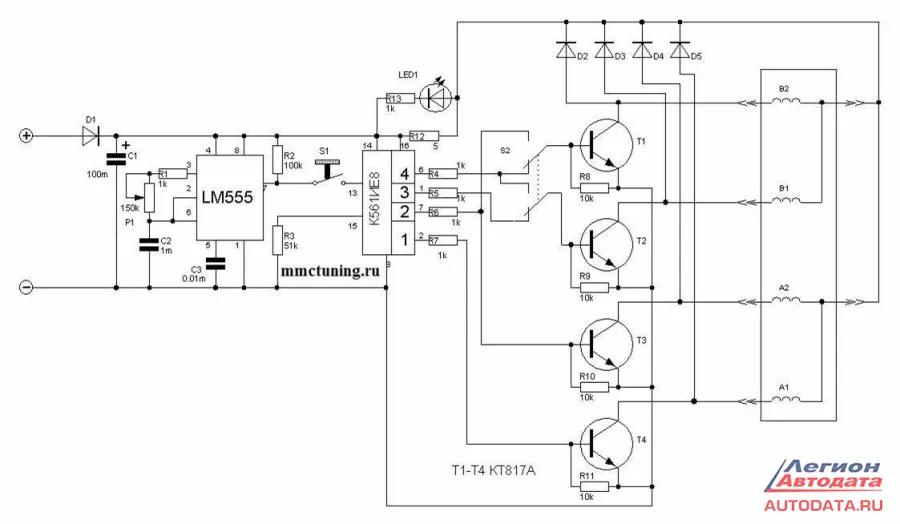

Схема устройства:

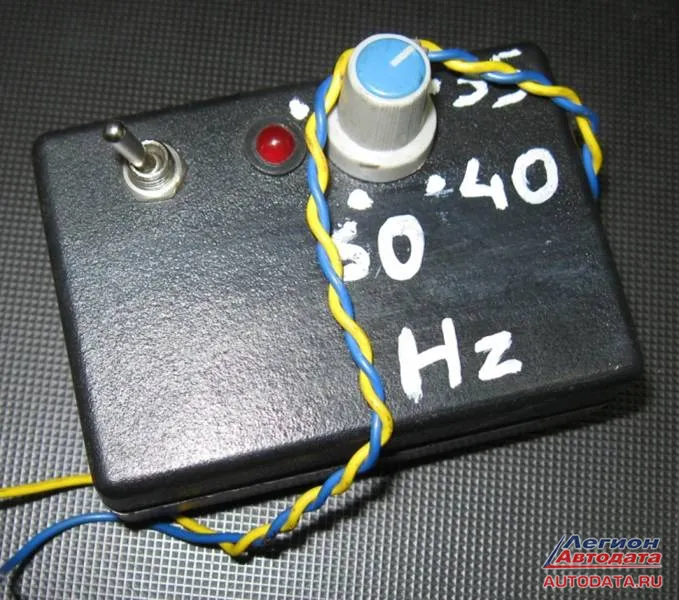

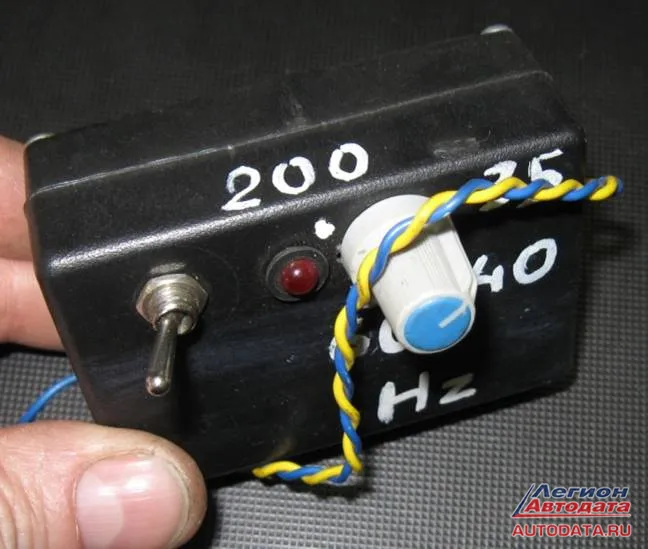

10. Эмулятор колесных датчиков скорости типа MRE

Эмулирует сигнал датчиков типа MRE. Снимаем разъем с датчика, вместо датчика подключаем этот эмулятор, выставляем нужную частоту и смотрим по сканеру, как датчик отрабатывает.

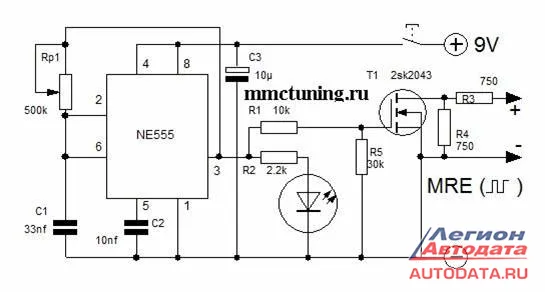

Схема устройства:






Кудрявцев М.Е.
© Легион-Автодата


Кудрявцев Михаил Евгеньевич (ник на форуме Легион-Автодата - AVTEL)
г.Москва, ул.Суздальская, д.9, автосервис "ВТС". Тел.: +7 (916) 626-71-98. Союз автомобильных диагностов
