Книга Toyota Crown 1995-2001 бензин, электросхемы. Руководство по ремонту и эксплуатации автомобиля. Легион-Aвтодата

ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ. ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ

Пример текста из раздела " Руководство по эксплуатации ":

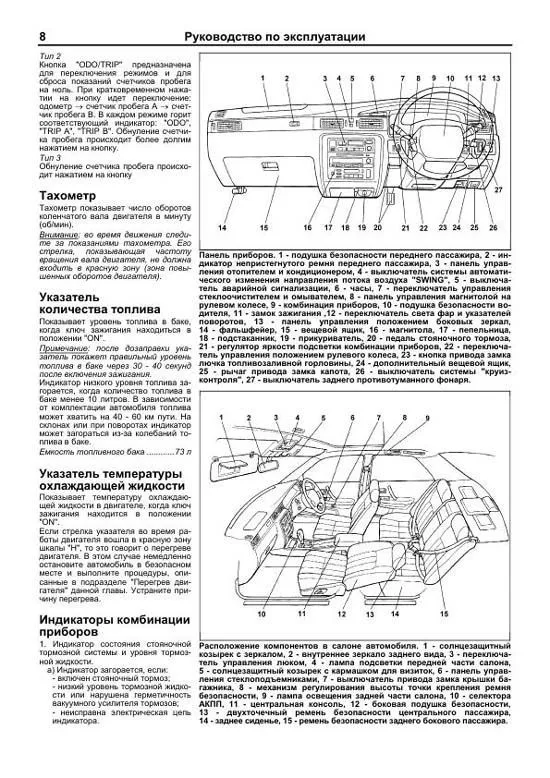

Тип 2 Кнопка "ODO/TRIP" предназначена для переключения режимов и для сброса показаний счетчиков пробега на ноль. При кратковременном нажатии на кнопку идет переключение: одометр ? счетчик пробега А ? счетчик пробега В. В каждом режиме горит соответствующий индикатор: "ODO", "TRIP A", "TRIP B". Обнуление счетчика пробега происходит более долгим нажатием на кнопку. Тип 3 Обнуление счетчика пробега происходит нажатием на кнопку Тахометр Тахометр показывает число оборотов коленчатого вала двигателя в минуту (об/мин). Внимание: во время движения следите за показаниями тахометра. Его стрелка, показывающая частоту вращения вала двигателя, не должна входить в красную зону (зона повышенных оборотов двигателя). Указатель количества топлива Показывает уровень топлива в баке, когда ключ зажигания находиться в положении "ON". Примечание: после дозаправки указатель покажет правильный уровень топлива в баке через 30 40 секунд после включения зажигания. Индикатор низкого уровня топлива загорается, когда количество топлива в баке менее 10 литров. В зависимости от комплектации автомобиля топлива может хватить на 40 60 км пути. На склонах или при поворотах индикатор может загораться из-за колебаний топлива в баке. Емкость топливного бака ............73 л Указатель температуры охлаждающей жидкости Показывает температуру охлаждающей жидкости в двигателе, когда ключ зажигания находится в положении "ON". Если стрелка указателя во время работы двигателя вошла в красную зону шкалы "Н", то это говорит о перегреве двигателя. В этом случае немедленно остановите автомобиль в безопасном месте и выполните процедуры, описанные в подразделе "Перегрев двигателя" данной главы. Устраните причину перегрева. Индикаторы комбинации приборов 1. Индикатор состояния стояночной тормозной системы и уровня тормозной жидкости. а) Индикатор загорается, если: включен стояночный тормоз; низкий уровень тормозной жидкости или нарушена герметичность вакуумного усилителя тормозов; неисправна электрическая цепь индикатора. Панель приборов. 1 подушка безопасности переднего пассажира, 2 индикатор непристегнутого ремня переднего пассажира, 3 панель управления отопителем и кондиционером, 4 выключатель системы автоматического изменения направления потока воздуха "SWING", 5 выключатель аварийной сигнализации, 6 часы, 7 переключатель управления стеклоочистителем и омывателем, 8 панель управления магнитолой на рулевом колесе, 9 комбинация приборов, 10 подушка безопасности водителя, 11 замок зажигания ,12 переключатель света фар и указателей поворотов, 13 панель управления положением боковых зеркал, 14 фальшфейер, 15 вещевой ящик, 16 магнитола, 17 пепельница, 18 подстаканник, 19 прикуриватель, 20 педаль стояночного тормоза, 21 регулятор яркости подсветки комбинации приборов, 22 переключатель управления положением рулевого колеса, 23 кнопка привода замка лючка топливозаливной горловины, 24 дополнительный вещевой ящик, 25 рычаг привода замка капота, 26 выключатель системы "круизконтроля", 27 выключатель заднего противотуманного фонаря. Расположение компонентов в салоне автомобиля. 1 солнцезащитный козырек с зеркалом, 2 внутреннее зеркало заднего вида, 3 переключатель управления люком, 4 лампа подсветки передней части салона, 5 солнцезащитный козырек с кармашком для визиток, 6 панель управления стеклоподъемниками, 7 выключатель привода замка крышки багажника, 8 механизм регулирования высоты точки крепления ремня безопасности, 9 лампа освещения задней части салона, 10 селектора АКПП, 11 центральная консоль, 12 боковая подушка безопасности, 13 двухточечный ремень безопасности центрального пассажира, 14 заднее сиденье, 15 ремень безопасности заднего бокового пассажира.

Пример текста из раздела " Задняя подвеска ":

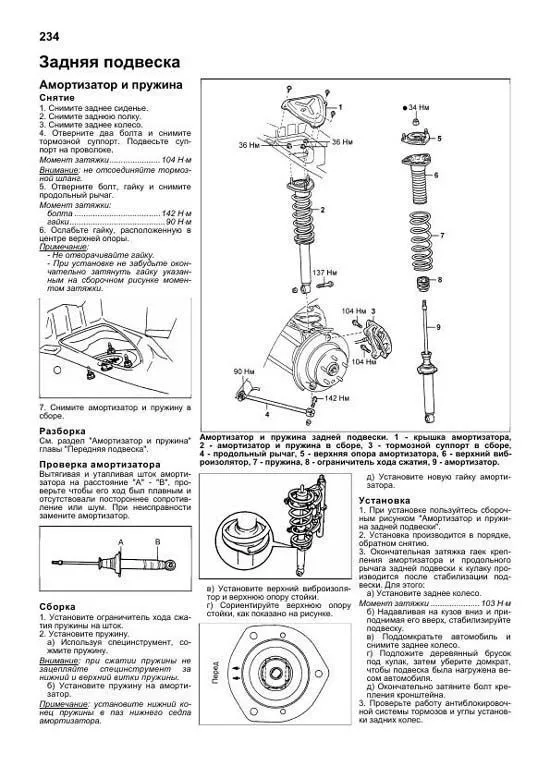

Амортизатор и пружина Снятие 1. Снимите заднее сиденье. 2. Снимите заднюю полку. 3. Снимите заднее колесо. 4. Отверните два болта и снимите тормозной суппорт. Подвесьте суппорт на проволоке. Момент затяжки......................104 Н ?м Внимание: не отсоединяйте тормозной шланг. 5. Отверните болт, гайку и снимите продольный рычаг. Момент затяжки: болта .....................................142 Н ?м гайки.........................................90 Н ?м 6. Ослабьте гайку, расположенную в центре верхней опоры. Примечание: Не отворачивайте гайку. При установке не забудьте окончательно затянуть гайку указанным на сборочном рисунке моментом затяжки. 7. Снимите амортизатор и пружину в сборе. Разборка См. раздел "Амортизатор и пружина" главы "Передняя подвеска". Проверка амортизатора Вытягивая и утапливая шток амортизатора на расстояние "А" "В", проверьте чтобы его ход был плавным и отсутствовали постороннее сопротивление или шум. При неисправности замените амортизатор. Сборка 1. Установите ограничитель хода сжатия пружины на шток. 2. Установите пружину. а) Используя специнструмент, сожмите пружину. Внимание: при сжатии пружины не зацепляйте специнструмент за нижний и верхний витки пружины. б) Установите пружину на амортизатор. Примечание: установите нижний конец пружины в паз нижнего седла амортизатора. в) Установите верхний виброизолятор и верхнюю опору стойки. г) Сориентируйте верхнюю опору стойки, как показано на рисунке. д) Установите новую гайку амортизатора. Установка 1. При установке пользуйтесь сборочным рисунком "Амортизатор и пружина задней подвески". 2. Установка производится в порядке, обратном снятию. 3. Окончательная затяжка гаек крепления амортизатора и продольного рычага задней подвески к кулаку производится после стабилизации подвески. Для этого: а) Установите заднее колесо. Момент затяжки ..................... 103 Н ?м б) Надавливая на кузов вниз и приподнимая его вверх, стабилизируйте подвеску. в) Поддомкратьте автомобиль и снимите заднее колесо. г) Подложите деревянный брусок под кулак, затем уберите домкрат, чтобы подвеска была нагружена весом автомобиля. д) Окончательно затяните болт крепления кронштейна. 3. Проверьте работу антиблокировочной системы тормозов и углы установки задних колес. Задняя подвеска Амортизатор и пружина задней подвески. 1 крышка амортизатора, 2 амортизатор и пружина в сборе, 3 тормозной суппорт в сборе, 4 продольный рычаг, 5 верхняя опора амортизатора, 6 верхний виброизолятор, 7 пружина, 8 ограничитель хода сжатия, 9 амортизатор.

Пример текста из раздела " Тормозная система ":

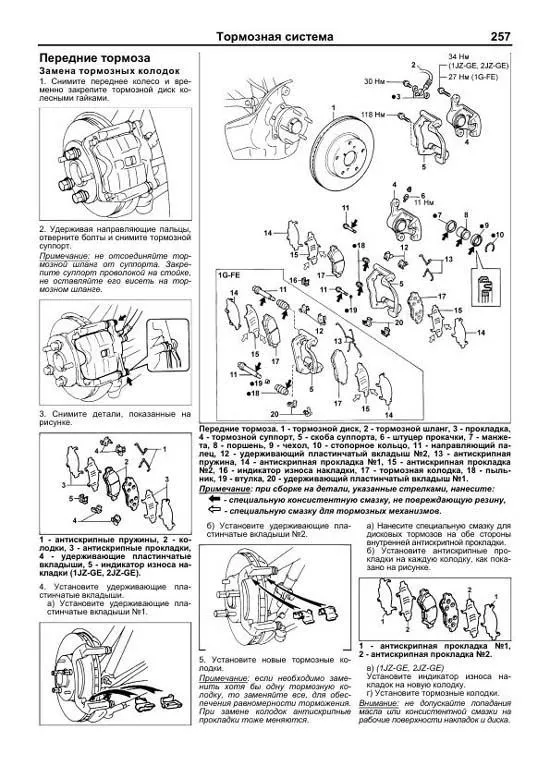

Передние тормоза Замена тормозных колодок 1. Снимите переднее колесо и временно закрепите тормозной диск колесными гайками. 2. Удерживая направляющие пальцы, отверните болты и снимите тормозной суппорт. Примечание: не отсоединяйте тормозной шланг от суппорта. Закрепите суппорт проволокой на стойке, не оставляйте его висеть на тормозном шланге. 3. Снимите детали, показанные на рисунке. 1 антискрипные пружины, 2 колодки, 3 антискрипные прокладки, 4 удерживающие пластинчатые вкладыши, 5 индикатор износа накладки (1JZ-GE, 2JZ-GE). 4. Установите удерживающие пластинчатые вкладыши. а) Установите удерживающие пластинчатые вкладыши №1. б) Установите удерживающие пластинчатые вкладыши №2. 5. Установите новые тормозные колодки. Примечание: если необходимо заменить хотя бы одну тормозную колодку, то заменяйте все, для обеспечения равномерности торможения. При замене колодок антискрипные прокладки тоже меняются. а) Нанесите специальную смазку для дисковых тормозов на обе стороны внутренней антискрипной прокладки. б) Установите антискрипные прокладки на каждую колодку, как показано на рисунке. 1 антискрипная прокладка №1, 2 антискрипная прокладка №2. в) (1JZ-GE, 2JZ-GE) Установите индикатор износа накладок на новую колодку. г) Установите тормозные колодки. Внимание: не допускайте попадания масла или консистентной смазки на рабочие поверхности накладок и диска. Передние тормоза. 1 тормозной диск, 2 тормозной шланг, 3 прокладка, 4 тормозной суппорт, 5 скоба суппорта, 6 штуцер прокачки, 7 манжета, 8 поршень, 9 чехол, 10 стопорное кольцо, 11 направляющий палец, 12 удерживающий пластинчатый вкладыш №2, 13 антискрипная пружина, 14 антискрипная прокладка №1, 15 антискрипная прокладка №2, 16 индикатор износа накладки, 17 тормозная колодка, 18 пыльник, 19 втулка, 20 удерживающий пластинчатый вкладыш №1. Примечание: при сборке на детали, указанные стрелками, нанесите: специальную консистентную смазку, не повреждающую резину, специальную смазку для тормозных механизмов.

Пример текста из раздела " Кузов ":

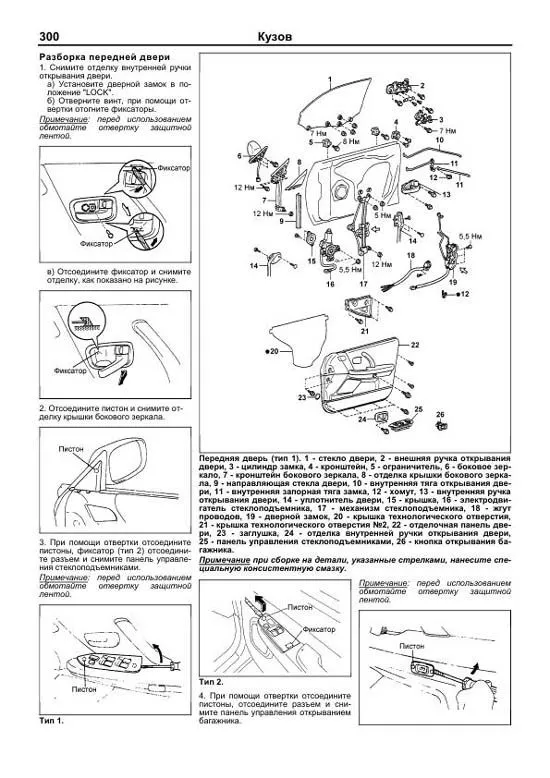

Разборка передней двери 1. Снимите отделку внутренней ручки открывания двери. а) Установите дверной замок в положение "LOCK". б) Отверните винт, при помощи отвертки отогните фиксаторы. Примечание: перед использованием обмотайте отвертку защитной лентой. в) Отсоедините фиксатор и снимите отделку, как показано на рисунке. 2. Отсоедините пистон и снимите отделку крышки бокового зеркала. 3. При помощи отвертки отсоедините пистоны, фиксатор (тип 2) отсоедините разъем и снимите панель управления стеклоподъемниками. Примечание: перед использованием обмотайте отвертку защитной лентой. Тип 1. Тип 2. 4. При помощи отвертки отсоедините пистоны, отсоедините разъем и снимите панель управления открыванием багажника. Примечание: перед использованием обмотайте отвертку защитной лентой. Передняя дверь (тип 1). 1 стекло двери, 2 внешняя ручка открывания двери, 3 цилиндр замка, 4 кронштейн, 5 ограничитель, 6 боковое зеркало, 7 кронштейн бокового зеркала, 8 отделка крышки бокового зеркала, 9 направляющая стекла двери, 10 внутренняя тяга открывания двери, 11 внутренняя запорная тяга замка, 12 хомут, 13 внутренняя ручка открывания двери, 14 уплотнитель двери, 15 крышка, 16 электродвигатель стеклоподъемника, 17 механизм стеклоподъемника, 18 жгут проводов, 19 дверной замок, 20 крышка технологического отверстия, 21 крышка технологического отверстия №2, 22 отделочная панель двери, 23 заглушка, 24 отделка внутренней ручки открывания двери, 25 панель управления стеклоподъемниками, 26 кнопка открывания багажника. Примечание при сборке на детали, указанные стрелками, нанесите специальную консистентную смазку.

Пример текста из раздела " Кузов ":

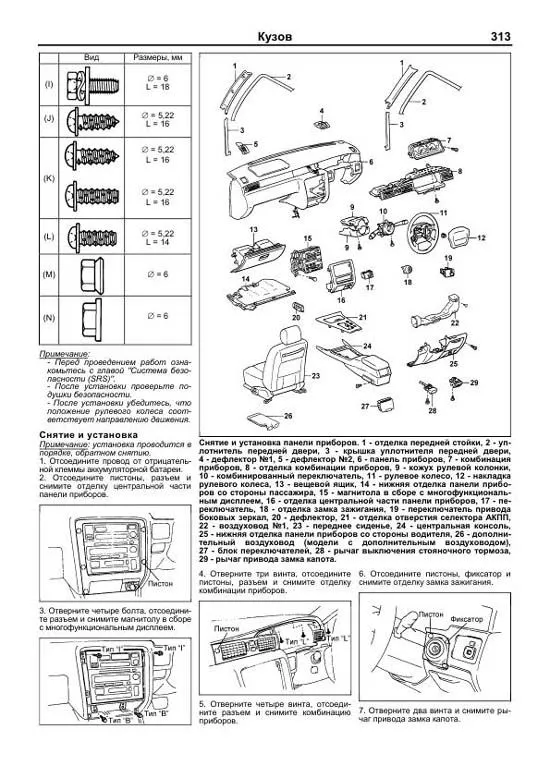

Примечание: Перед проведением работ ознакомьтесь с главой "Система безопасности (SRS)". После установки проверьте подушки безопасности. После установки убедитесь, что положение рулевого колеса соответствует направлению движения. Снятие и установка Примечание: установка проводится в порядке, обратном снятию. 1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи. 2. Отсоедините пистоны, разъем и снимите отделку центральной части панели приборов. 3. Отверните четыре болта, отсоедините разъем и снимите магнитолу в сборе с многофункциональным дисплеем. 4. Отверните три винта, отсоедините пистоны, разъем и снимите отделку комбинации приборов. 5. Отверните четыре винта, отсоедините разъем и снимите комбинацию приборов. 6. Отсоедините пистоны, фиксатор и снимите отделку замка зажигания. 7. Отверните два винта и снимите рычаг привода замка капота. Снятие и установка панели приборов. 1 отделка передней стойки, 2 уплотнитель передней двери, 3 крышка уплотнителя передней двери, 4 дефлектор №1, 5 дефлектор №2, 6 панель приборов, 7 комбинация приборов, 8 отделка комбинации приборов, 9 кожух рулевой колонки, 10 комбинированный переключатель, 11 рулевое колесо, 12 накладка рулевого колеса, 13 вещевой ящик, 14 нижняя отделка панели приборов со стороны пассажира, 15 магнитола в сборе с многофункциональным дисплеем, 16 отделка центральной части панели приборов, 17 переключатель, 18 отделка замка зажигания, 19 переключатель привода боковых зеркал, 20 дефлектор, 21 отделка отверстия селектора АКПП, 22 воздуховод №1, 23 переднее сиденье, 24 центральная консоль, 25 нижняя отделка панели приборов со стороны водителя, 26 дополнительный воздуховод (модели с дополнительным воздуховодом), 27 блок переключателей, 28 рычаг выключения стояночного тормоза, 29 рычаг привода замка капота.
