Книга Toyota Crown, Crown Majesta, Aristo 1999-2004, Lexus GS300 1997-2005 бензин, каталог з/ч, электросхемы. Руководство по ремонту и эксплуатации автомобиля. Автолюбитель. Легион-Aвтодата

ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ. ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ

Пример текста из раздела " Руководство по эксплуатации ":

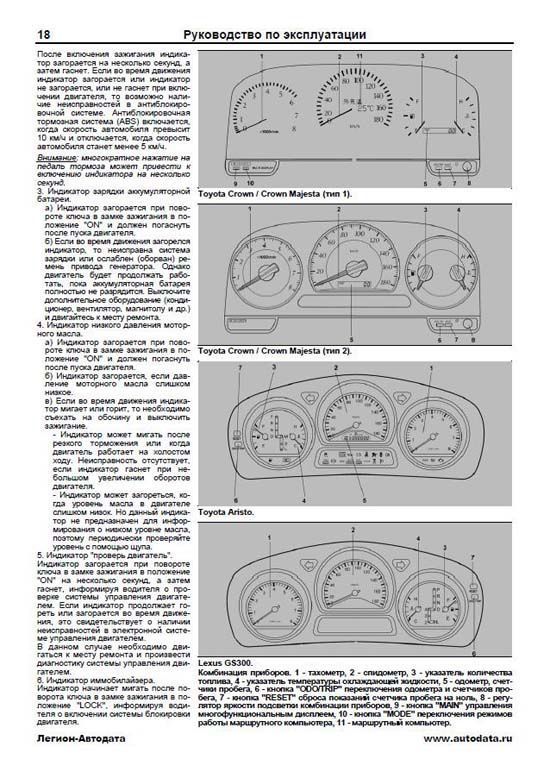

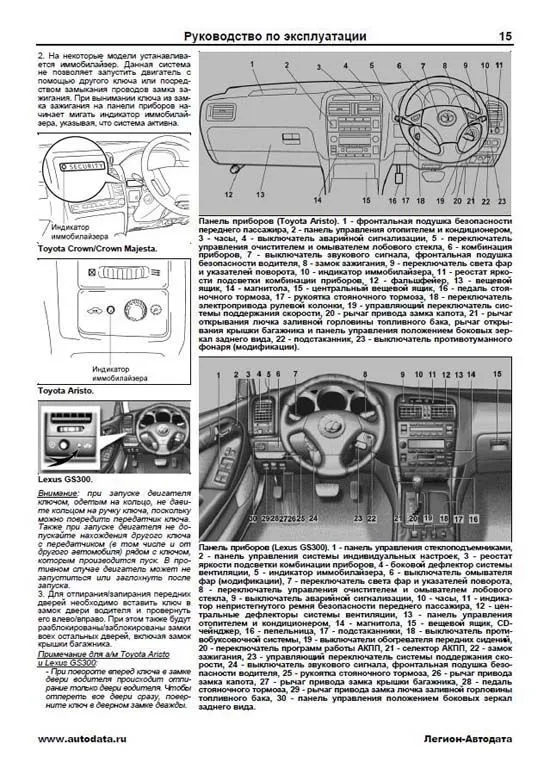

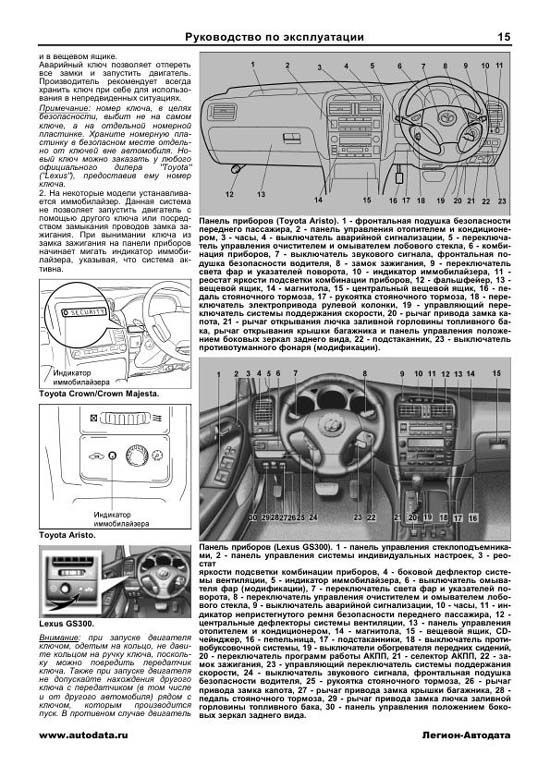

Аварийный ключ позволяет отпереть все замки и запустить двигатель. Производитель рекомендует всегда хранить ключ при себе для использования в непредвиденных ситуациях. Примечание: номер ключа, в целях безопасности, выбит не на самом ключе, а на отдельной номерной пластинке. Храните номерную пластинку в безопасном месте отдельно от ключей вне автомобиля. Новый ключ можно заказать у любого официального дилера "Toyota" ("Lexus"), предоставив ему номер ключа. 2. На некоторые модели устанавливается иммобилайзер. Данная система не позволяет запустить двигатель с помощью другого ключа или посредством замыкания проводов замка зажигания. При вынимании ключа из замка зажигания на панели приборов начинает мигать индикатор иммобилайзера, указывая, что система активна. Toyota Crown/Crown Majesta. Toyota Aristo. Lexus GS300. Внимание: при запуске двигателя ключом, одетым на кольцо, не давите кольцом на ручку ключа, поскольку можно повредить передатчик ключа. Также при запуске двигателя не допускайте нахождения другого ключа с передатчиком (в том числе и от другого автомобиля) рядом с ключом, которым производится пуск. В противном случае двигатель Панель приборов (Toyota Aristo). 1 фронтальная подушка безопасности переднего пассажира, 2 панель управления отопителем и кондиционером, 3 часы, 4 выключатель аварийной сигнализации, 5 переключатель управления очистителем и омывателем лобового стекла, 6 комбинация приборов, 7 выключатель звукового сигнала, фронтальная подушка безопасности водителя, 8 замок зажигания, 9 переключатель света фар и указателей поворота, 10 индикатор иммобилайзера, 11 реостат яркости подсветки комбинации приборов, 12 фальшфейер, 13 вещевой ящик, 14 магнитола, 15 центральный вещевой ящик, 16 педаль стояночного тормоза, 17 рукоятка стояночного тормоза, 18 переключатель электропривода рулевой колонки, 19 управляющий переключатель системы поддержания скорости, 20 рычаг привода замка капота, 21 рычаг открывания лючка заливной горловины топливного бака, рычаг открывания крышки багажника и панель управления положением боковых зеркал заднего вида, 22 подстаканник, 23 выключатель противотуманного фонаря (модификации). Панель приборов (Lexus GS300). 1 панель управления стеклоподъемниками, 2 панель управления системы индивидуальных настроек, 3 реостат яркости подсветки комбинации приборов, 4 боковой дефлектор системы вентиляции, 5 индикатор иммобилайзера, 6 выключатель омывателя фар (модификации), 7 переключатель света фар и указателей поворота, 8 переключатель управления очистителем и омывателем лобового стекла, 9 выключатель аварийной сигнализации, 10 часы, 11 индикатор непристегнутого ремня безопасности переднего пассажира, 12 центральные дефлекторы системы вентиляции, 13 панель управления отопителем и кондиционером, 14 магнитола, 15 вещевой ящик, CDчейнджер, 16 пепельница, 17 подстаканники, 18 выключатель противобуксовочной системы, 19 выключатели обогревателя передних сидений, 20 переключатель программ работы АКПП, 21 селектор АКПП, 22 замок зажигания, 23 управляющий переключатель системы поддержания скорости, 24 выключатель звукового сигнала, фронтальная подушка безопасности водителя, 25 рукоятка стояночного тормоза, 26 рычаг привода замка капота, 27 рычаг привода замка крышки багажника, 28 педаль стояночного тормоза, 29 рычаг привода замка лючка заливной горловины топливного бака, 30 панель управления положением боковых зеркал заднего вида.

Пример текста из раздела " Передняя подвеска ":

Примечание: затяжку крепления некоторых элементов подвески необходимо производить после стабилизации подвески, которая производится следующим образом. (1) Установите переднее колесо. Момент затяжки......................103 Н ?м (2) Надавливая на кузов вниз и приподнимая его вверх, стабилизируйте подвеску. (3) Поддомкратьте автомобиль и снимите переднее колесо. (4) Подложите деревянный брусок под нижний рычаг, затем уберите домкрат, чтобы подвеска была нагружена весом автомобиля. (5) Окончательно затяните болты и гайки крепления элементов подвески. Ступица переднего колеса и поворотный кулак Снятие и установка Примечание: Установка производится в порядке, обратном снятию Моменты затяжки указаны в тексте. При установке проверьте и при необходимости отрегулируйте углы установки передних колес. 1. Снимите переднее колесо. Момент затяжки......................103 Н ?м 2. Отверните болт и отсоедините датчик частоты вращения колеса от кулака. Момент затяжки..........................8 Н ?м 3. Отверните два болта, снимите тормозной суппорт в сборе со скобой суппорта и подвесьте его на проволоке. Момент затяжки......................118 Н ?м Внимание: не отсоединяйте тормозной шланг. 4. Снимите тормозной диск. 5. Проверьте осевой зазор подшипника ступицы. Максимальный зазор ................0,05 мм Если зазор превышает максимальный, замените подшипник. 6. Проверьте биение подшипника ступицы. Максимальное биение ..............0,05 мм Если биение превышает максимальное значение, замените подшипник. 7. (Модели 4WD) Отверните стопорную гайку ступицы переднего колеса. а) Извлеките шплинт и снимите стопорный колпачок гайки. б) Удерживая педаль тормоза нажатой, отверните контргайку. Момент затяжки ..................... 294 Н ?м 8. Снимите шплинт, отверните гайку и с помощью съемника отсоедините верхний рычаг от поворотного кулака. Момент затяжки ....................... 65 Н ?м Примечание: Не повредите пыльник шарового шарнира верхнего рычага. При установке шплинта возможен доворот гайки на угол не более 60 ?. Передняя подвеска Снятие и установка ступицы переднего колеса и поворотного кулака (модели 2WD). 1 датчик частоты вращения колеса, 2 кольцевое уплотнение, 3 ступица в сборе с поворотным кулаком, 4 шплинт, 5 болт ступицы, 6 тормозной суппорт, 7 тормозной диск, 8 крышка, 9 ротор датчика частоты вращения колеса, 10 поворотный кулак, 11 подшипник ступицы, 12 стопорное кольцо, 13 сальник, 14 грязезащитный щиток, 15 ступица. Примечание: При установке на деталь, указанную стрелкой, нанесите консистентную смазку. * Toyota Crown. ** Кроме Toyota Crown.

Пример текста из раздела " Рулевое управление ":

б) Отверните нижний болт крепления универсального шарнира к управляющему клапану. Момент затяжки........................35 Н ?м в) Нанесите установочные метки на универсальный шарнир и управляющий клапан. г) Отсоедините универсальный шарнир от управляющего клапана. 7. Отверните перепускные болты, отсоедините нагнетательную и возвратную трубки от рулевого механизма, снимите прокладки. Момент затяжки........................42 Н ?м 8. Отверните болт и отсоедините держатель нагнетательной трубки от рулевого механизма. Момент затяжки..........................5 Н ?м 9. Отсоедините разъем от рулевого механизма. 10. Отверните четыре болта кронштейнов крепления рулевого механизма. Момент затяжки........................65 Н ?м 11. Снимите кронштейны, рулевой механизм и втулку. Замена рулевых тяг 1. Снимите переднее колесо. 2. Снимите шплинт, отверните гайку и, с помощью съемника, отсоедините наконечник рулевой тяги от поворотного кулака. Примечание: не повредите пыльник наконечника рулевой тяги. 3. Отверните стопорную гайку и снимите наконечник рулевой тяги. 4. Ослабьте хомуты и снимите чехол рулевой тяги. Примечание: Не повредите чехол. При снятии двух чехлов рулевых тяг, нанесите отличительные метки на чехлы, чтобы не перепутать их при установке. 5. Снимите левую рулевую тягу. Примечание (кроме Toyota Crown Majesta (4WD)): снятие правой рулевой тяги производится аналогично. а) С помощью отвертки и молотка отогните загнутую часть стопорной шайбы. Внимание: не повредите рейку. б) Удерживайте рейку с помощью гаечного ключа, отверните рулевую тягу, как показано на рисунке. Внимание: не повредите рейку. в) Снимите стопорную шайбу. Рулевой механизм (Toyota Aristo). 1 пыльник, 2 наконечник рулевой тяги, 3 трубки, 4 корпус управляющего клапана, 5 подшипник, 6 кольцевое уплотнение, 7 сальник, 8 хомут, 9 чехол, 10 рулевая тяга, 11 стопорная шайба, 12 управляющий клапан, 13 направляющая гайка, 14 тефлоновое кольцо, 15 ограничитель рейки, 16 направляющая рейки, 17 кольцевое уплотнение, 18 втулка, 19 пружина, 20 крышка направляющей рейки, 21 корпус рулевого механизма, 22 тефлоновое кольцо, 23 рейка. Примечание: при сборке на детали, указанные стрелками, нанесите: рабочую жидкость гидроусилителя. смазку для шасси, консистентную смазку, силиконовую смазку, клей-герметик.

Пример текста из раздела " Тормозная система ":

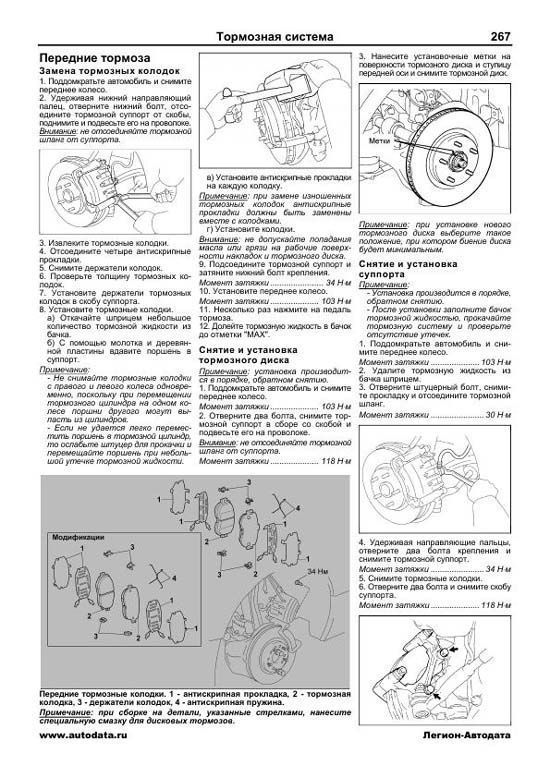

Передние тормоза Замена тормозных колодок 1. Поддомкратьте автомобиль и снимите переднее колесо. 2. Удерживая нижний направляющий палец, отверните нижний болт, отсоедините тормозной суппорт от скобы, поднимите и подвесьте его на проволоке. Внимание: не отсоединяйте тормозной шланг от суппорта. 3. Извлеките тормозные колодки. 4. Отсоедините четыре антискрипные прокладки. 5. Снимите держатели колодок. 6. Проверьте толщину тормозных колодок. 7. Установите держатели тормозных колодок в скобу суппорта. 8. Установите тормозные колодки. а) Откачайте шприцем небольшое количество тормозной жидкости из бачка. б) С помощью молотка и деревянной пластины вдавите поршень в суппорт. Примечание: Не снимайте тормозные колодки с правого и левого колеса одновременно, поскольку при перемещении тормозного цилиндра на одном колесе поршни другого могут выпасть из цилиндров. Если не удается легко переместить поршень в тормозной цилиндр, то ослабьте штуцер для прокачки и перемещайте поршень при небольшой утечке тормозной жидкости. в) Установите антискрипные прокладки на каждую колодку. Примечание: при замене изношенных тормозных колодок антискрипные прокладки должны быть заменены вместе с колодками. г) Установите колодки. Внимание: не допускайте попадания масла или грязи на рабочие поверхности накладок и тормозного диска. 9. Подсоедините тормозной суппорт и затяните нижний болт крепления. Момент затяжки ....................... 34 Н ?м 10. Установите переднее колесо. Момент затяжки ..................... 103 Н ?м 11. Несколько раз нажмите на педаль тормоза. 12. Долейте тормозную жидкость в бачок до отметки "MAX". Снятие и установка тормозного диска Примечание: установка производится в порядке, обратном снятию. 1. Поддомкратьте автомобиль и снимите переднее колесо. Момент затяжки ..................... 103 Н ?м 2. Отверните два болта, снимите тормозной суппорт в сборе со скобой и подвесьте его на проволоке. Внимание: не отсоединяйте тормозной шланг от суппорта. Момент затяжки ..................... 118 Н ?м 3. Нанесите установочные метки на поверхности тормозного диска и ступицу передней оси и снимите тормозной диск. Примечание: при установке нового тормозного диска выберите такое положение, при котором биение диска будет минимальным. Снятие и установка суппорта Примечание: Установка производится в порядке, обратном снятию. После установки заполните бачок тормозной жидкостью, прокачайте тормозную систему и проверьте отсутствие утечек. 1. Поддомкратьте автомобиль и снимите переднее колесо. Момент затяжки ..................... 103 Н ?м 2. Удалите тормозную жидкость из бачка шприцем. 3. Отверните штуцерный болт, снимите прокладку и отсоедините тормозной шланг. Момент затяжки ....................... 30 Н ?м 4. Удерживая направляющие пальцы, отверните два болта крепления и снимите тормозной суппорт. Момент затяжки ....................... 34 Н ?м 5. Снимите тормозные колодки. 6. Отверните два болта и снимите скобу суппорта. Момент затяжки ..................... 118 Н ?м Передние тормозные колодки. 1 антискрипная прокладка, 2 тормозная колодка, 3 держатели колодок, 4 антискрипная пружина. Примечание: при сборке на детали, указанные стрелками, нанесите специальную смазку для дисковых тормозов.

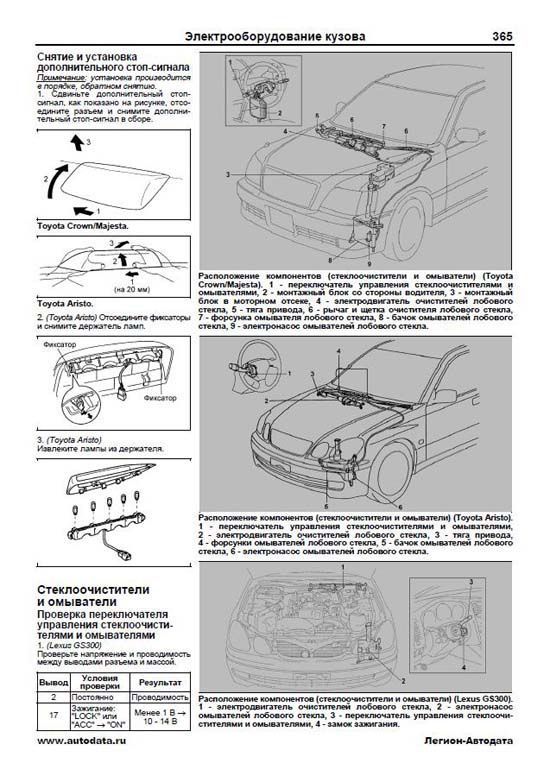

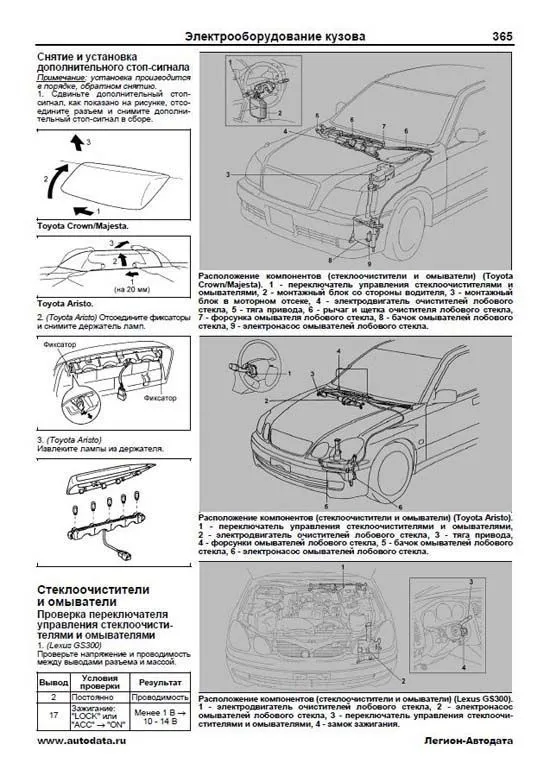

Пример текста из раздела " Кузов ":

Снятие и установка держателей (пистонов) Если при креплении деталей используются держатели (пистоны), при их снятии и установке руководствуйтесь соответствующими рисунками (см. условные обозначения на рисунках). Передний бампер Снятие и установка Примечание: установка производится в порядке, обратном снятию. (Toyota Crown/Crown Majesta) 1. Снимите фары (см. главу "Электрооборудование кузова"). 2. Снимите нижний кожух защиты двигателя. 3. Снимите передние подкрылки. 4. Снимите противотуманные фары (см. главу "Электрооборудование кузова"). 5. Снимите передний бампер. а) Отсоедините три фиксатора. б) (Crown Majesta) Отверните две гайки. в) Отверните два винта, освободите защелки и снимите передний бампер в сборе. Crown Majesta. Crown. (Toyota Aristo, Lexus GS300) При снятии и установке бампера руководствуйтесь сборочным рисунком "Передний бампер". Задний бампер Снятие и установка Примечание: установка производится в порядке, обратном снятию. (Toyota Crown/Crown Majesta) 1. Снимите боковые уплотнители заднего бампера. 2. Отсоедините фиксаторы и снимите заднюю отделку багажника. 3. Снимите боковую отделку багажника. 4. Снимите задний бампер. а) Отверните гайки и отсоедините четыре фиксатора. Crown Majesta. Crown. Кузов Передний бампер (Toyota Aristo, Lexus GS300). 1 молдинг арки переднего колеса, 2 передний подкрылок, 3 боковой кронштейн переднего бампера, 4 проставка, 5 усилитель, 6 передний бампер в сборе, 7 противотуманная фара, 8 молдинг переднего бампера, 9 кронштейн пластины номерного знака.
