Быстрая ссылка | 4 |
1. Это нужно знать! | 15 |
Правила эксплуатации автомобиля | 15 |
Особенности эксплуатации автомобиля с системой турбонаддува | 28 |
2. Элементы безопасности | 29 |
Сиденья | 30 |
Ремни безопасности | 37 |
Подушки безопасности системы SRS | 42 |
Антиблокировочная система тормозов (ABS) | 49 |
Противобуксовочная система | 50 |
Система электронного управления дроссельной заслонкой (ECTS) | 52 |
Система курсовой устойчивости (VSC) | 54 |
3. Приборы и органы управления | 56 |
Ключи и двери | 57 |
Рулевое колесо и зеркала | 68 |
Комбинация приборов и индикаторы | 72 |
Световая сигнализация на автомобиле, стеклоочиститель и обогреватель заднего стекла | 85 |
Запуск и управление автомобилем | 93 |
4. Кондиционер и отопитель. Аудиосистема и внутреннее оборудование салона | 115 |
Кондиционер и отопитель | 116 |
Аудиосистема | 122 |
Внутреннее оборудование салона | 139 |
5. Эксплуатация автомобиля | 147 |
Эксплуатация автомобиля в зимний период | 148 |
Эксплуатация автомобиля в различных погодных условиях | 153 |
6. Уход за автомобилем и данные для технического обслуживания | 154 |
Уход за автомобилем | 155 |
Данные для технического обслуживания | 169 |
7. В случае возникновения неисправности | 175 |
Неисправность во время движения | 176 |
Фальшфейер, запасное колесо, домкрат и инструменты | 177 |
Прокол шины | 183 |
Перегрев двигателя | 187 |
Запуск двигателя с помощью добавочной аккумуляторной батареи | 188 |
Буксировка автомобиля | 190 |
В случае дорожно-транспортного происшествия | 192 |
ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ. ЭТИ ЖЕ
СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ
Пример текста из раздела " Это нужно знать ":

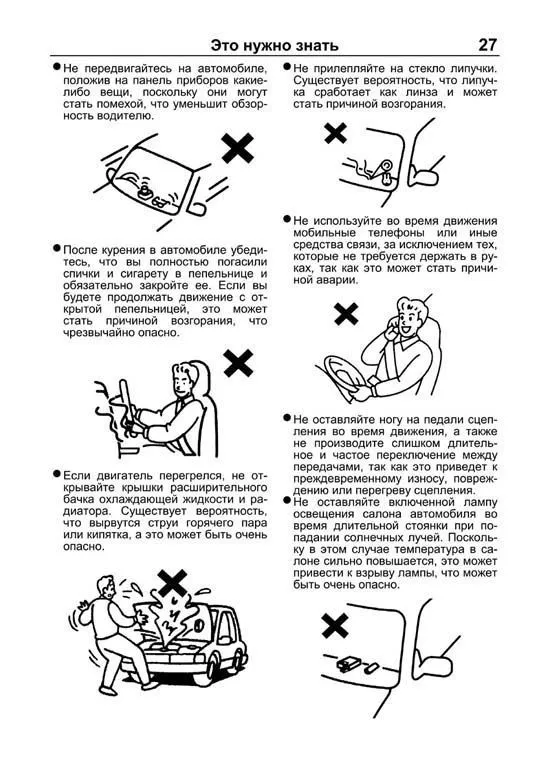

?Не передвигайтесь на автомобиле, положив на панель приборов какиелибо вещи, поскольку они могут стать помехой, что уменьшит обзорность водителю. ??После курения в автомобиле убедитесь, что вы полностью погасили спички и сигарету в пепельнице и обязательно закройте ее. Если вы будете продолжать движение с открытой пепельницей, это может стать причиной возгорания, что чрезвычайно опасно. ??Если двигатель перегрелся, не открывайте крышки расширительного бачка охлаждающей жидкости и радиатора. Существует вероятность, что вырвутся струи горячего пара или кипятка, а это может быть очень опасно. ??Не прилепляйте на стекло липучки. Существует вероятность, что липучка сработает как линза и может стать причиной возгорания. ??Не используйте во время движения мобильные телефоны или иные средства связи, за исключением тех, которые не требуется держать в руках, так как это может стать причиной аварии. ??Не оставляйте ногу на педали сцепления во время движения, а также не производите слишком длительное и частое переключение между передачами, так как это приведет к преждевременному износу, повреждению или перегреву сцепления. ??Не оставляйте включенной лампу освещения салона автомобиля во время длительной стоянки при попадании солнечных лучей. Поскольку в этом случае температура в салоне сильно повышается, это может привести к взрыву лампы, что может быть очень опасно.
Пример текста из раздела " Элементы безопасности ":

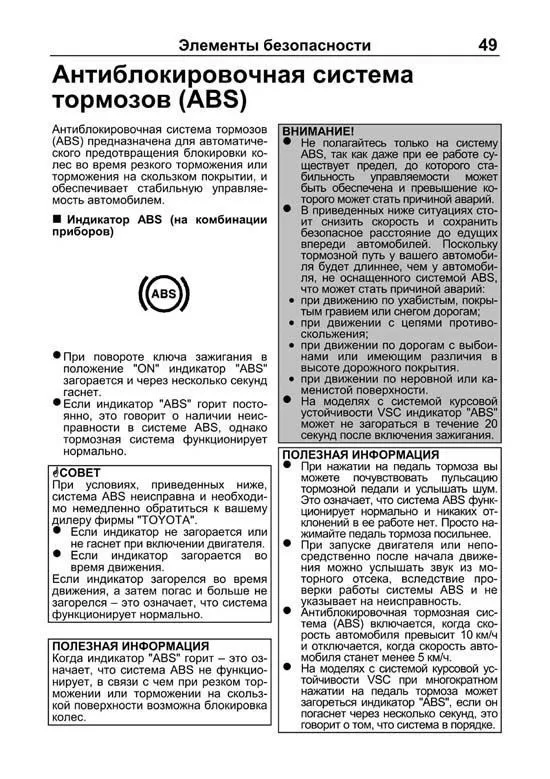

Антиблокировочная система тормозов (ABS) предназначена для автоматического предотвращения блокировки колес во время резкого торможения или торможения на скользком покрытии, и обеспечивает стабильную управляемость автомобилем. ??Индикатор ABS (на комбинации приборов) ??При повороте ключа зажигания в положение "ON" индикатор "ABS" загорается и через несколько секунд гаснет. ??Если индикатор "ABS" горит постоянно, это говорит о наличии неисправности в системе ABS, однако тормозная система функционирует нормально. ?СОВЕТ При условиях, приведенных ниже, система ABS неисправна и необходимо немедленно обратиться к вашему дилеру фирмы "TOYOTA". ?? Если индикатор не загорается или не гаснет при включении двигателя. ?? Если индикатор загорается во время движения. Если индикатор загорелся во время движения, а затем погас и больше не загорелся – это означает, что система функционирует нормально. ПОЛЕЗНАЯ ИНФОРМАЦИЯ Когда индикатор "ABS" горит – это означает, что система ABS не функционирует, в связи с чем при резком торможении или торможении на скользкой поверхности возможна блокировка колес. ВНИМАНИЕ! ?? Не полагайтесь только на систему ABS, так как даже при ее работе существует предел, до которого стабильность управляемости может быть обеспечена и превышение которого может стать причиной аварий. ?? В приведенных ниже ситуациях стоит снизить скорость и сохранить безопасное расстояние до едущих впереди автомобилей. Поскольку тормозной путь у вашего автомобиля будет длиннее, чем у автомобиля, не оснащенного системой ABS, что может стать причиной аварий: ? ?? при движению по ухабистым, покрытым гравием или снегом дорогам; ? ?? при движении с цепями противоскольжения; ? ?? при движении по дорогам с выбоинами или имеющим различия в высоте дорожного покрытия. ? ?? при движении по неровной или каменистой поверхности. ?? На моделях с системой курсовой устойчивости VSC индикатор "ABS" может не загораться в течение 20 секунд после включения зажигания. ПОЛЕЗНАЯ ИНФОРМАЦИЯ ?? При нажатии на педаль тормоза вы можете почувствовать пульсацию тормозной педали и услышать шум. Это означает, что система ABS функционирует нормально и никаких отклонений в ее работе нет. Просто нажимайте педаль тормоза посильнее. ?? При запуске двигателя или непосредственно после начала движения можно услышать звук из моторного отсека, вследствие проверки работы системы ABS и не указывает на неисправность. ?? Антиблокировочная тормозная система (ABS) включается, когда скорость автомобиля превысит 10 км/ч и отключается, когда скорость автомобиля станет менее 5 км/ч. ?? На моделях с системой курсовой устойчивости VSC при многократном нажатии на педаль тормоза может загореться индикатор "ABS", если он погаснет через несколько секунд, это говорит о том, что система в порядке.
Пример текста из раздела " Приборы и органы управления ":

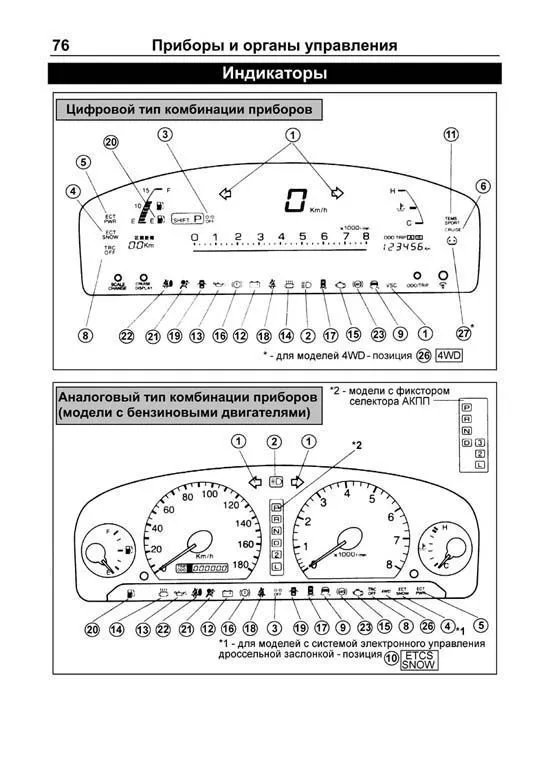

Индикаторы Цифровой тип комбинации приборов Аналоговый тип комбинации приборов (модели с бензиновыми двигателями)
Пример текста из раздела " Кондиционер и отопитель. Аудиосистема и внутреннее оборудование салона ":

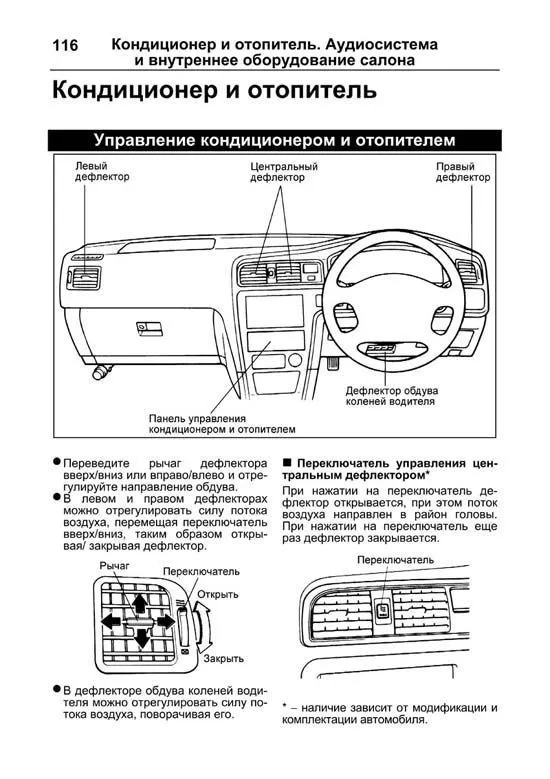

Управление кондиционером и отопителем ??Переведите рычаг дефлектора вверх/вниз или вправо/влево и отрегулируйте направление обдува. ??В левом и правом дефлекторах можно отрегулировать силу потока воздуха, перемещая переключатель вверх/вниз, таким образом открывая/ закрывая дефлектор. ??В дефлекторе обдува коленей водителя можно отрегулировать силу потока воздуха, поворачивая его. ??Переключатель управления центральным дефлектором* При нажатии на переключатель дефлектор открывается, при этом поток воздуха направлен в район головы. При нажатии на переключатель еще раз дефлектор закрывается. * ? наличие зависит от модификации и комплектации автомобиля.
Пример текста из раздела " Уход за автомобилем и данные для технического обслуживания ":

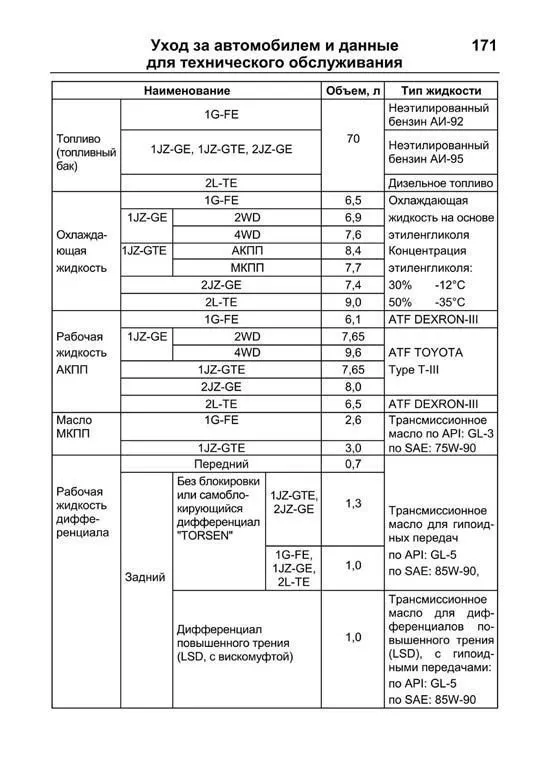

Наименование Объем, л Тип жидкости 1G-FE Неэтилированный бензин АИ-92 Топливо (топливный бак) 1JZ-GE, 1JZ-GTE, 2JZ-GE 70 Неэтилированный бензин АИ-95 2L-TE Дизельное топливо 1G-FE 6,5 Охлаждающая 1JZ-GE 2WD 6,9 жидкость на основе Охлажда4WD 7,6 этиленгликоля ющая 1JZ-GTE АКПП 8,4 Концентрация жидкость МКПП 7,7 этиленгликоля: 2JZ-GE 7,4 30% -12°С 2L-TE 9,0 50% -35°С 1G-FE 6,1 ATF DEXRON-III Рабочая 1JZ-GE 2WD 7,65 жидкость 4WD 9,6 ATF TOYOTA АКПП 1JZ-GTE 7,65 Type Т-III 2JZ-GE 8,0 2L-TE 6,5 ATF DEXRON-III Масло МКПП 1G-FE 2,6 Трансмиссионное масло по API: GL-3 1JZ-GTE 3,0 по SAE: 75W-90 Передний 0,7 Рабочая жидкость дифференциала Без блокировки или самоблокирующийся дифференциал "TORSEN" 1JZ-GTE, 2JZ-GE 1,3 Трансмиссионное масло для гипоидных передач Задний 1G-FE, 1JZ-GE, 2L-TE 1,0 по API: GL-5 по SAE: 85W-90, Дифференциал повышенного трения (LSD, с вискомуфтой) 1,0 Трансмиссионное масло для дифференциалов повышенного трения (LSD), с гипоидными передачами: по API: GL-5 по SAE: 85W-90
