Книга Toyota Vista, Vista Ardeo 1998-2003 бензин, электросхемы. Руководство по ремонту и эксплуатации автомобиля. Профессионал. Легион-Aвтодата

ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ. ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ

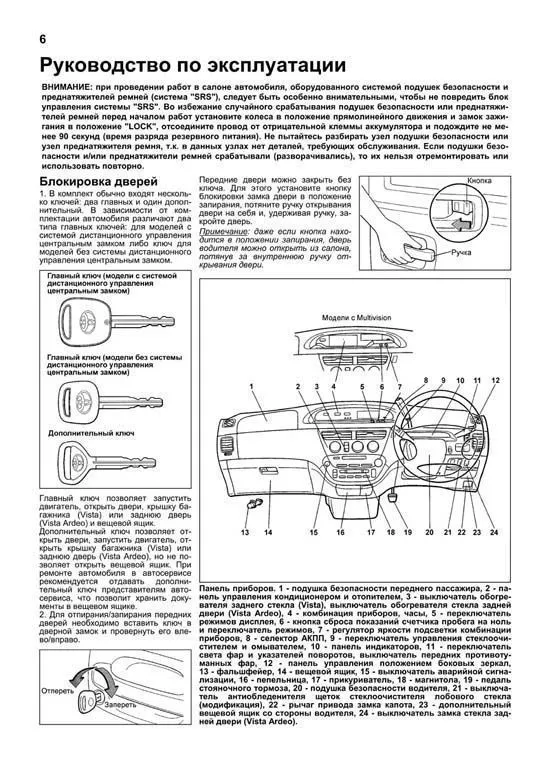

Пример текста из раздела " Руководство по эксплуатации ":

Блокировка дверей 1. В комплект обычно входят несколько ключей: два главных и один дополнительный. В зависимости от комплектации автомобиля различают два типа главных ключей: для моделей с системой дистанционного управления центральным замком либо ключ для моделей без системы дистанционного управления центральным замком. Главный ключ позволяет запустить двигатель, открыть двери, крышку багажника (Vista) или заднюю дверь (Vista Ardeo) и вещевой ящик. Дополнительный ключ позволяет открыть двери, запустить двигатель, открыть крышку багажника (Vista) или заднюю дверь (Vista Ardeo), но не позволяет открыть вещевой ящик. При ремонте автомобиля в автосервисе рекомендуется отдавать дополнительный ключ представителям автосервиса, что позволит хранить документы в вещевом ящике. 2. Для отпирания/запирания передних дверей необходимо вставить ключ в дверной замок и провернуть его влево/вправо. Передние двери можно закрыть без ключа. Для этого установите кнопку блокировки замка двери в положение запирания, потяните ручку открывания двери на себя и, удерживая ручку, закройте дверь. Примечание: даже если кнопка находится в положении запирания, дверь водителя можно открыть из салона, потянув за внутреннюю ручку открывания двери.

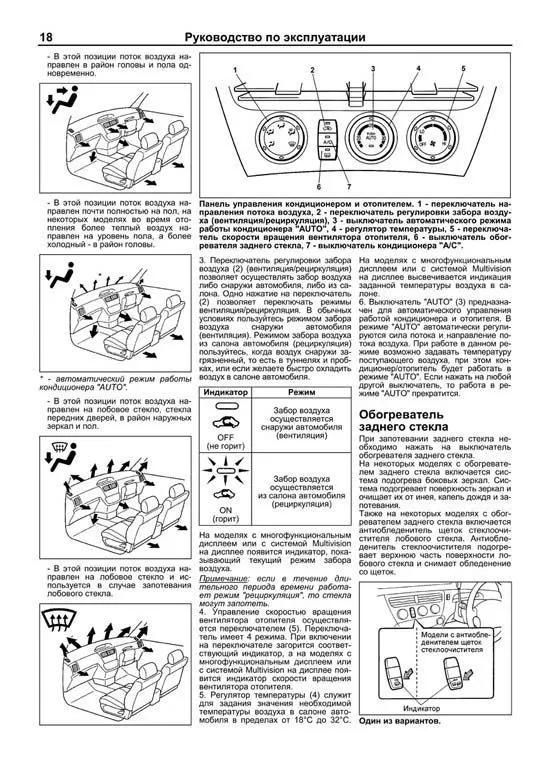

Пример текста из раздела " Руководство по эксплуатации ":

В этой позиции поток воздуха направлен в район головы и пола одновременно. В этой позиции поток воздуха направлен почти полностью на пол, на некоторых моделях во время отопления более теплый воздух направлен на уровень пола, а более холодный в район головы. * автоматический режим работы кондиционера "AUTO". В этой позиции поток воздуха направлен на лобовое стекло, стекла передних дверей, в район наружных зеркал и пол. В этой позиции поток воздуха направлен на лобовое стекло и используется в случае запотевания лобового стекла. 3. Переключатель регулировки забора воздуха (2) (вентиляция/рециркуляция) позволяет осуществлять забор воздуха либо снаружи автомобиля, либо из салона. Одно нажатие на переключатель (2) позволяет переключать режимы вентиляция/рециркуляция. В обычных условиях пользуйтесь режимом забора воздуха снаружи автомобиля (вентиляция). Режимом забора воздуха из салона автомобиля (рециркуляция) пользуйтесь, когда воздух снаружи загрязненный, то есть в туннелях и пробках, или если желаете быстро охладить воздух в салоне автомобиля. Индикатор Режим OFF (не горит) Забор воздуха осуществляется снаружи автомобиля (вентиляция) ON (горит) Забор воздуха осуществляется из салона автомобиля (рециркуляция) На моделях с многофункциональным дисплеем или с системой Multivision на дисплее появится индикатор, показывающий текущий режим забора воздуха. Примечание: если в течение длительного периода времени работает режим "рециркуляция", то стекла могут запотеть. 4. Управление скоростью вращения вентилятора отопителя осуществляется переключателем (5). Переключатель имеет 4 режима. При включении на переключателе загорится соответствующий индикатор, а на моделях с многофункциональным дисплеем или с системой Multivision на дисплее появится индикатор скорости вращения вентилятора отопителя. 5. Регулятор температуры (4) служит для задания значения необходимой температуры воздуха в салоне автомобиля в пределах от 18°С до 32°С. На моделях с многофункциональным дисплеем или с системой Multivision на дисплее высвечивается индикация заданной температуры воздуха в салоне. 6. Выключатель "AUTO" (3) предназначен для автоматического управления работой кондиционера и отопителя. В режиме "AUTO" автоматически регулируются сила потока и направление потока воздуха. При работе в данном режиме возможно задавать температуру поступающего воздуха, при этом кондиционер/отопитель будет работать в режиме "AUTO". Если нажать на любой другой выключатель, то работа в режиме "AUTO" прекратится. Обогреватель заднего стекла При запотевании заднего стекла необходимо нажать на выключатель обогревателя заднего стекла. На некоторых моделях с обогревателем заднего стекла включается система подогрева боковых зеркал. Система подогревает поверхность зеркал и очищает их от инея, капель дождя и запотевания. Также на некоторых моделях с обогревателем заднего стекла включается антиобледенитель щеток стеклоочистителя лобового стекла. Антиобледенитель стеклоочистителя подогревает верхнюю часть поверхности лобового стекла и снимает обледенение со щеток. Один из вариантов. Панель управления кондиционером и отопителем. 1 переключатель направления потока воздуха, 2 переключатель регулировки забора воздуха (вентиляция/рециркуляция), 3 выключатель автоматического режима работы кондиционера "AUTO", 4 регулятор температуры, 5 переключатель скорости вращения вентилятора отопителя, 6 выключатель обогревателя заднего стекла, 7 выключатель кондиционера "A/C".

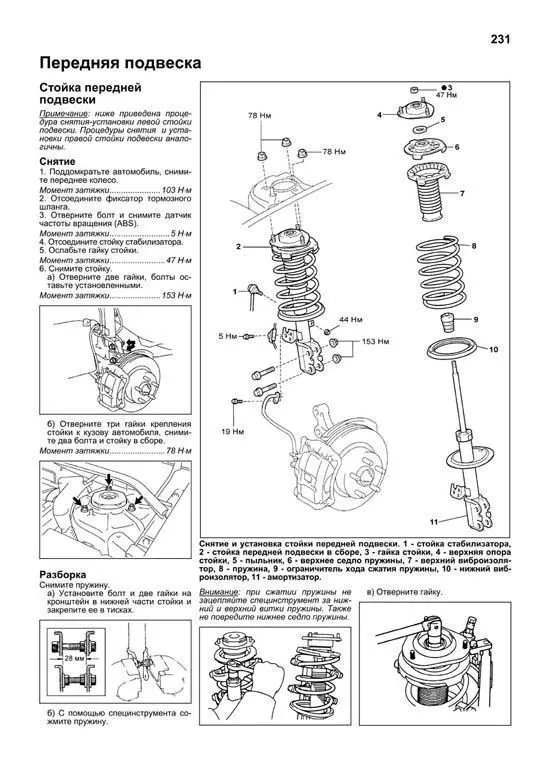

Пример текста из раздела " Передняя подвеска ":

Стойка передней подвески Примечание: ниже приведена процедура снятия-установки левой стойки подвески. Процедуры снятия и установки правой стойки подвески аналогичны. Снятие 1. Поддомкратьте автомобиль, снимите переднее колесо. Момент затяжки......................103 Н ?м 2. Отсоедините фиксатор тормозного шланга. 3. Отверните болт и снимите датчик частоты вращения (ABS). Момент затяжки..........................5 Н ?м 4. Отсоедините стойку стабилизатора. 5. Ослабьте гайку стойки. Момент затяжки........................47 Н ?м 6. Снимите стойку. а) Отверните две гайки, болты оставьте установленными. Момент затяжки......................153 Н ?м б) Отверните три гайки крепления стойки к кузову автомобиля, снимите два болта и стойку в сборе. Момент затяжки........................78 Н ?м Разборка Снимите пружину. а) Установите болт и две гайки на кронштейн в нижней части стойки и закрепите ее в тисках. б) С помощью специнструмента сожмите пружину. Внимание: при сжатии пружины не зацепляйте специнструмент за нижний и верхний витки пружины. Также не повредите нижнее седло пружины. в) Отверните гайку. Передняя подвеска Снятие и установка стойки передней подвески. 1 стойка стабилизатора, 2 стойка передней подвески в сборе, 3 гайка стойки, 4 верхняя опора стойки, 5 пыльник, 6 верхнее седло пружины, 7 верхний виброизолятор, 8 пружина, 9 ограничитель хода сжатия пружины, 10 нижний виброизолятор, 11 амортизатор.

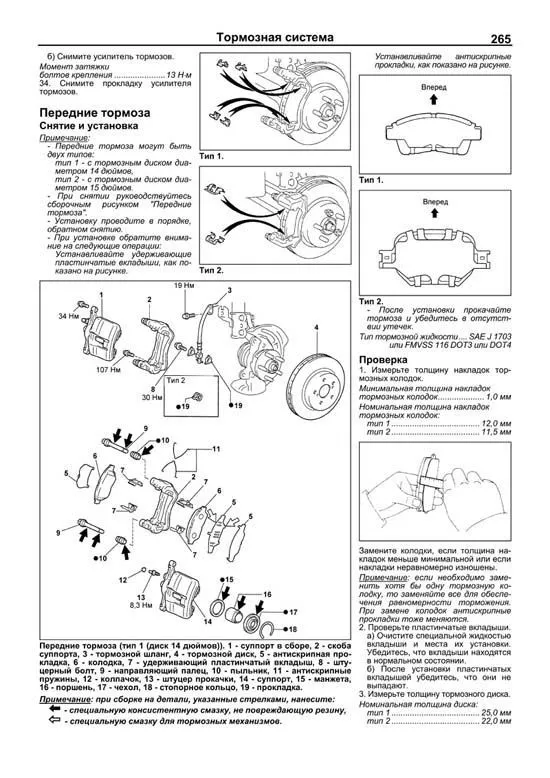

Пример текста из раздела " Тормозная система ":

б) Снимите усилитель тормозов. Момент затяжки болтов крепления ......................13 Н ?м 34. Снимите прокладку усилителя тормозов. Передние тормоза Снятие и установка Примечание: Передние тормоза могут быть двух типов: тип 1 с тормозным диском диаметром 14 дюймов, тип 2 с тормозным диском диаметром 15 дюймов. При снятии руководствуйтесь сборочным рисунком "Передние тормоза". Установку проводите в порядке, обратном снятию. При установке обратите внимание на следующие операции: Устанавливайте удерживающие пластинчатые вкладыши, как показано на рисунке. Тип 1. Тип 2. Устанавливайте антискрипные прокладки, как показано на рисунке. Тип 1. Тип 2. После установки прокачайте тормоза и убедитесь в отсутствии утечек. Тип тормозной жидкости.... SAE J 1703 или FMVSS 116 DOT3 или DOT4 Проверка 1. Измерьте толщину накладок тормозных колодок. Минимальная толщина накладок тормозных колодок.................... 1,0 мм Номинальная толщина накладок тормозных колодок: тип 1 ...................................... 12,0 мм тип 2 ...................................... 11,5 мм Замените колодки, если толщина накладок меньше минимальной или если накладки неравномерно изношены. Примечание: если необходимо заменить хотя бы одну тормозную колодку, то заменяйте все для обеспечения равномерности торможения. При замене колодок антискрипные прокладки тоже меняются. 2. Проверьте пластинчатые вкладыши. а) Очистите специальной жидкостью вкладыши и места их установки. Убедитесь, что вкладыши находятся в нормальном состоянии. б) После установки пластинчатых вкладышей убедитесь, что они не выпадают. 3. Измерьте толщину тормозного диска. Номинальная толщина диска: тип 1 ...................................... 25,0 мм тип 2 ...................................... 22,0 мм Передние тормоза (тип 1 (диск 14 дюймов)). 1 суппорт в сборе, 2 скоба суппорта, 3 тормозной шланг, 4 тормозной диск, 5 антискрипная прокладка, 6 колодка, 7 удерживающий пластинчатый вкладыш, 8 штуцерный болт, 9 направляющий палец, 10 пыльник, 11 антискрипные пружины, 12 колпачок, 13 штуцер прокачки, 14 суппорт, 15 манжета, 16 поршень, 17 чехол, 18 стопорное кольцо, 19 прокладка. Примечание: при сборке на детали, указанные стрелками, нанесите: специальную консистентную смазку, не повреждающую резину, специальную смазку для тормозных механизмов.

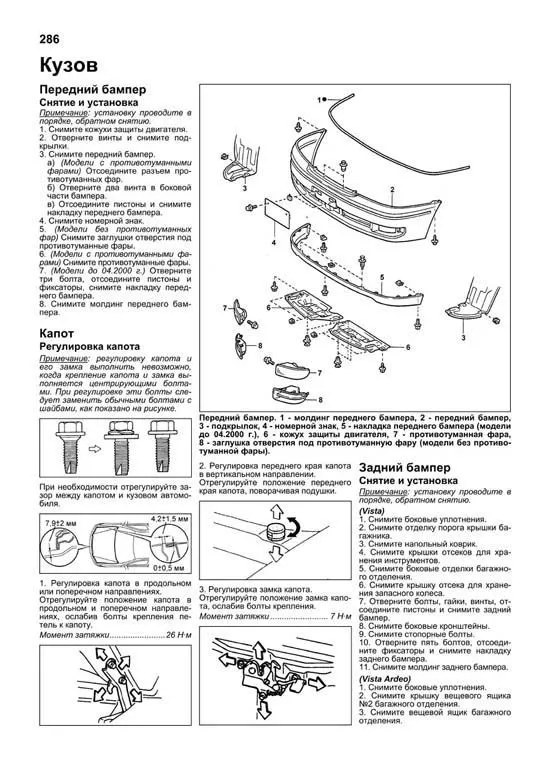

Пример текста из раздела " Кузов ":

Передний бампер Снятие и установка Примечание: установку проводите в порядке, обратном снятию. 1. Снимите кожухи защиты двигателя. 2. Отверните винты и снимите подкрылки. 3. Снимите передний бампер. а) (Модели с противотуманными фарами) Отсоедините разъем противотуманных фар. б) Отверните два винта в боковой части бампера. в) Отсоедините пистоны и снимите накладку переднего бампера. 4. Снимите номерной знак. 5. (Модели без противотуманных фар) Снимите заглушки отверстия под противотуманные фары. 6. (Модели с противотуманными фарами) Снимите противотуманные фары. 7. (Модели до 04.2000 г.) Отверните три болта, отсоедините пистоны и фиксаторы, снимите накладку переднего бампера. 8. Снимите молдинг переднего бампера. Капот Регулировка капота Примечание: регулировку капота и его замка выполнить невозможно, когда крепление капота и замка выполняется центрирующими болтами. При регулировке эти болты следует заменить обычными болтами с шайбами, как показано на рисунке. При необходимости отрегулируйте зазор между капотом и кузовом автомобиля. 1. Регулировка капота в продольном или поперечном направлениях. Отрегулируйте положение капота в продольном и поперечном направлениях, ослабив болты крепления петель к капоту. Момент затяжки........................26 Н·м 2. Регулировка переднего края капота в вертикальном направлении. Отрегулируйте положение переднего края капота, поворачивая подушки. 3. Регулировка замка капота. Отрегулируйте положение замка капота, ослабив болты крепления. Момент затяжки ......................... 7 Н·м Задний бампер Снятие и установка Примечание: установку проводите в порядке, обратном снятию. (Vista) 1. Снимите боковые уплотнения. 2. Снимите отделку порога крышки багажника. 3. Снимите напольный коврик. 4. Снимите крышки отсеков для хранения инструментов. 5. Снимите боковые отделки багажного отделения. 6. Снимите крышку отсека для хранения запасного колеса. 7. Отверните болты, гайки, винты, отсоедините пистоны и снимите задний бампер. 8. Снимите боковые кронштейны. 9. Снимите стопорные болты. 10. Отверните пять болтов, отсоедините фиксаторы и снимите накладку заднего бампера. 11. Снимите молдинг заднего бампера. (Vista Ardeo) 1. Снимите боковые уплотнения. 2. Снимите крышку вещевого ящика №2 багажного отделения. 3. Снимите вещевой ящик багажного отделения. Кузов Передний бампер. 1 молдинг переднего бампера, 2 передний бампер, 3 подкрылок, 4 номерной знак, 5 накладка переднего бампера (модели до 04.2000 г.), 6 кожух защиты двигателя, 7 противотуманная фара, 8 заглушка отверстия под противотуманную фару (модели без противотуманной фары).
