Книга Volkswagen Golf 6 с 2008 бензин, электросхемы. Руководство по ремонту и эксплуатации автомобиля. Автонавигатор
- Артикул: 4380 - назовите при заказе по телефону
- Издательство: Автонавигатор
- ISBN: 978-5-75650-032-5
- Число страниц: 312
- Формат: А4
- Переплет: Мягкий
- Год выпуска: 2008-12
- V бенз дв: 1.4; 1.6
Цена в интернет-магазине: 1 180 руб.
Книга Фольксваген Гольф 6 с 2008 с бензиновыми двигателями 1.4 TSI САХА 90 кВт, 1.4 TSI CAVD 118 кВт, 1.4 MPI CGGA 59 кВт, 1.6 MPI SIMOS BSE, BSF, CCSA 75 кВт. Электросхемы. Руководство по ремонту, устройству и техническому обслуживанию автомобиля.
В руководстве представлено описание работ по снятию/установке, разборке/сборке различных узлов и механизмов автомобиля.
Детально рассмотрены методы по регулировке и ремонту двигателей, систем управления двигателями, 7-ступенчатой автоматической коробки передач DSG, 6-ступенчататой механической коробки передач, системы «старт-стоп», систем подачи воздуха и отвода отработавших газов, тормозной системы (включая антиблокировочную систему тормозов ABS), рулевого управления, подвески, кузова.

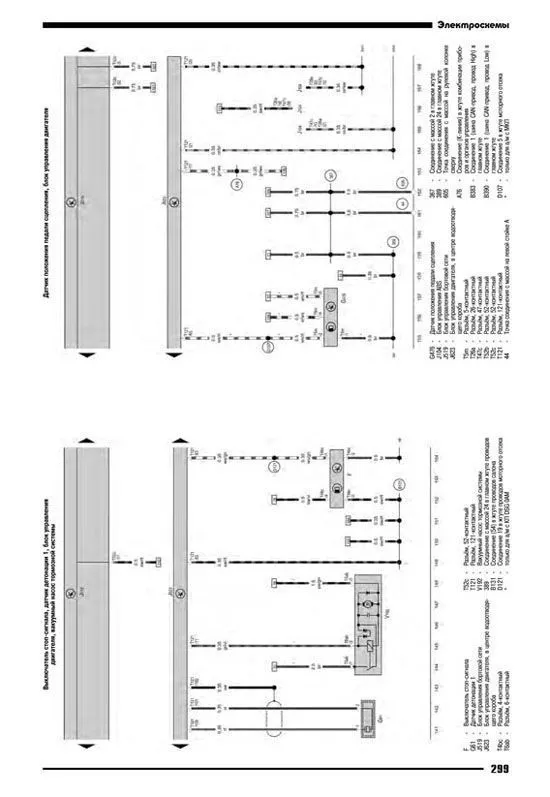

Включено подробное описание бортового электрооборудования и электрические схемы.
Книга предназначена для персонала СТО, ремонтных мастерских и автовладельцев.
Скачать бесплатно PDF страницы книги по ремонту и обслуживанию Toyota Land Cruiser Prado 150 с 2009
Купить книгу по ремонту и эксплуатации автомобиля Volkswagen Golf 6 с 2008 с бензиновыми двигателями 1.4 TSI САХА 90 кВт, 1.4 TSI CAVD 118 кВт, 1.4 MPI CGGA 59 кВт, 1.6 MPI SIMOS BSE, BSF, CCSA 75 кВт, электросхемы Вы можете в нашем интернет-магазине с доставкой Почтой России или курьером по Москве.
В руководстве представлено описание работ по снятию/установке, разборке/сборке различных узлов и механизмов автомобиля.
Детально рассмотрены методы по регулировке и ремонту двигателей, систем управления двигателями, 7-ступенчатой автоматической коробки передач DSG, 6-ступенчататой механической коробки передач, системы «старт-стоп», систем подачи воздуха и отвода отработавших газов, тормозной системы (включая антиблокировочную систему тормозов ABS), рулевого управления, подвески, кузова.
Включено подробное описание бортового электрооборудования и электрические схемы.
Книга предназначена для персонала СТО, ремонтных мастерских и автовладельцев.
Скачать бесплатно PDF страницы книги по ремонту и обслуживанию Toyota Land Cruiser Prado 150 с 2009
Купить книгу по ремонту и эксплуатации автомобиля Volkswagen Golf 6 с 2008 с бензиновыми двигателями 1.4 TSI САХА 90 кВт, 1.4 TSI CAVD 118 кВт, 1.4 MPI CGGA 59 кВт, 1.6 MPI SIMOS BSE, BSF, CCSA 75 кВт, электросхемы Вы можете в нашем интернет-магазине с доставкой Почтой России или курьером по Москве.
Посмотреть содержание
| Двигатель | 7 |
| 4цил бензиновый двигатель 1.4 TSI (CAXA) (90 кВт) | 7 |
| Механическая часть | 7 |
| Номер двигателя | 7 |
| Поликлиновой ремень | 7 |
| Запасовка поликлинового ремня | 7 |
| Корпус привода ГРМ | 7 |
| Кронштейн навесных агрегатов | 9 |
| Датчик оборотов двигателя G28 | 9 |
| Манжетное уплотнение на носке коленвала (со стороны шкивов) | 9 |
| Шкив коленчатого вала | 10 |
| Замена крышки коленвала (со стороны маховика) | 11 |
| Крышки маховика/ведомого диска | 11 |
| Коленвал | 14 |
| Игольчатый подшипник коленвала | 14 |
| Размеры коленчатого вала | 14 |
| Разборка и сборка шатуннопоршневой группы | 14 |
| Головка блока цилиндров | 15 |
| Цепь привода грм и цепь привода масляного насоса | 18 |
| Корпус распредвалов | 21 |
| Снятие и установка головки блока цилиндров | 22 |
| Проверка компрессии | 23 |
| Ремонт клапанного механизма | 23 |
| Обработка привалочных поверхностей ГБЦ | 24 |
| Проверка осевого люфта распредвала | 24 |
| Размеры клапанов | 24 |
| Система смазки двигателя | 24 |
| Заправочные ёмкости | 24 |
| Метки на маслоизмерительном щупе | 25 |
| Масляный поддон | 25 |
| Снятие | 25 |
| Установка | 25 |
| Масляный насос | 26 |
| Снятие | 26 |
| Установка | 26 |
| Детали и узлы системы охлаждения, установленные на двигателе | 27 |
| Со стороны термостата | 27 |
| Система охлаждения двигателя | 27 |
| Детали и узлы системы охлаждения, установленные на кузове | 27 |
| Слив и заправка ОЖ | 28 |
| Вентилятор радиатора V7 и вентилятора радиатора 2 V177 | 28 |
| Радиатор | 29 |
| Насос ОЖ | 29 |
| Циркуляционный насос ОЖ V50 | 29 |
| Система питания, педаль акселератора | 30 |
| Топливный бак | 30 |
| Ремонт системы питания | 31 |
| Электронный привод акселератора | 32 |
| Система улавливания паров топлива | 32 |
| Турбонагнетатель | 33 |
| Снятие | 34 |
| Установка | 35 |
| Проверка вакуумного привода турбонагнетателя | 35 |
| Снятие и установка вакуумного привода турбонагнетателя | 35 |
| Регулировка вакуумного привода турбонагнетателя | 36 |
| Система наддува | 38 |
| Система впрыска топлива | 39 |
| Детали и узлы впускного коллектора, часть I | 39 |
| Детали и узлы впускного коллектора, часть II | 39 |
| Детали и узлы топливной рампы с форсунками | 40 |
| Детали и узлы воздушного фильтра | 40 |
| Воздушный фильтр | 40 |
| Блок дроссельной заслонки J338 | 40 |
| Очистка блока управления дроссельной заслонки J338 | 41 |
| Впускной коллектор | 42 |
| Снятие | 42 |
| Насос высокого давления | 42 |
| Форсунки | 43 |
| Блок управления двигателя | 44 |
| Блок управления двигателя J623 (модели выпуска с 2009 г) | 44 |
| Блок управления двигателя J623 с противоугонной защитой (модели выпуска с 2009 г) | 45 |
| Система выпуска | 46 |
| Детали и узлы катализатора и навесные элементы | 46 |
| Установка катализатора | 46 |
| Детали и узлы глушителей с подвесами | 46 |
| Снятие и установка средней и задней частей глушителя | 46 |
| Система зажигания | 47 |
| 4цил бензиновый двигатель 1.4 TSI (CAVD) (118 кВт) | 49 |
| Механическая часть двигателя | 49 |
| Номер двигателя | 49 |
| Детали и узлы ременной передачи | 49 |
| Детали и узлы блока цилиндров | 49 |
| Поликлиновой ремень | 50 |
| Снятие и установка корпуса привода ГРМ | 50 |
| Снятие и установка кронштейна навесных агрегатов | 50 |
| Снятие и установка датчика числа оборотов двигателя G28 | 50 |
| Замена манжетного уплотнения носка коленвала (со стороны шкивов) | 50 |
| Снятие и установка шкива коленчатого вала | 50 |
| Коленчатый вал | 50 |
| Извлечение и запрессовка игольчатого подшипника коленвала | 50 |
| Крышки и маховика/ведомого диска | 51 |
| Головка блока цилиндров | 51 |
| Проверка установки фаз ГРМ | 52 |
| Регулировка фаз ГРМ | 52 |
| Снятие и установка цепи привода ГРМ и цепи привода масляного насоса | 52 |
| Снятие и установка корпуса распредвалов | 52 |
| Снятие и установка головки блока цилиндров | 52 |
| Система смазки | 52 |
| Система охлаждения | 52 |
| Насос охлаждающей жидкости | 52 |
| Шкив насоса системы охлаждения | 54 |
| Циркуляционный насос ОЖ V50 | 55 |
| Снятие | 55 |
| Система питания, педаль акселератора | 55 |
| Система улавливания паров топлива | 55 |
| Турбонагнетатель | 56 |
| Снятие | 57 |
| Установка | 58 |

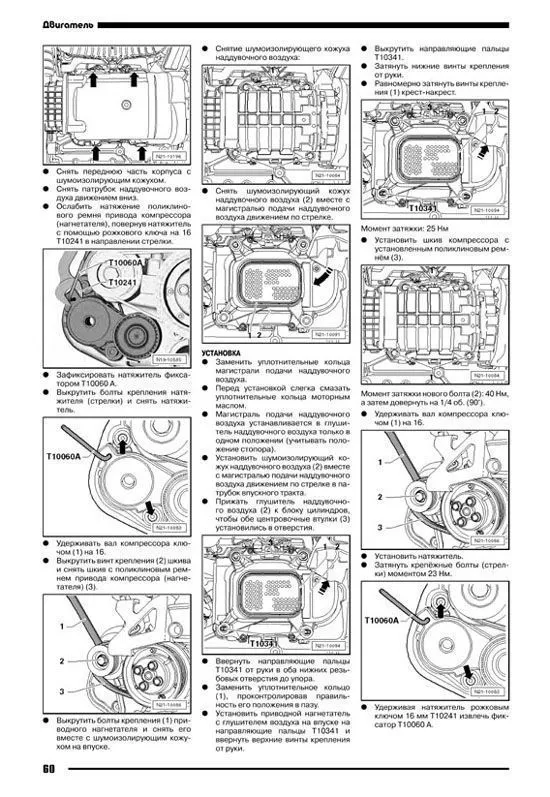

| Приводной нагнетатель | 58 |
| Система наддува | 61 |
| Система впрыска топлива | 62 |
| Снятие и установка нижней части впускного коллектора | 63 |
| Топливная рампа с форсунками | 64 |
| Воздушный фильтр | 64 |
| Блок регулирующей заслонки J808 и блок дроссельной заслонки J338 | 65 |
| Очистка блока дроссельной заслонки J338 | 66 |
| Насос высокого давления | 66 |
| Снятие и установка форсунок | 68 |
| Блок управления двигателя J623 | 68 |
| Технические характеристики | 68 |
| Система выпуска ОГ | 69 |
| Детали и узлы глушителей с подвесами | 69 |
| Снятие и установка приёмной трубы | 69 |
| Разделение среднего и заднего глушителей | 69 |
| Монтажное положение и момент затяжки соединительной втулки | 69 |
| Система зажигания | 69 |
| 4цил бензиновый двигатель 1.4 MPI (CGGA) (59 кВт) | 70 |
| Механическая часть | 70 |
| Номер двигателя | 70 |
| Детали и узлы ременной передачи | 70 |
| Схема установки зубчатых ремней | 70 |
| Детали и узлы блока цилиндров | 71 |
| Поликлиновой ремень | 71 |
| Блок цилиндров, крышки коленвала | 71 |
| Алюминиевый блок цилиндров | 71 |
| Замена манжетного уплотнения коленвала (со стороны шкивов) | 71 |
| Размеры коленчатого вала | 72 |
| Шатуннопоршневая группа | 73 |
| Головка блока цилиндров (ГБЦ) | 74 |
| Снятие, установка и натяжка зубчатого ремня | 74 |
| Проверка полуавтоматического натяжного ролика зубчатого ремня | 76 |
| Корпус распредвалов | 77 |
| Снятие и установка головки блока цилиндров | 78 |
| Проверка компрессии | 79 |
| Газораспределительный механизм | 79 |
| Система смазки | 80 |
| Детали и узлы | 80 |
| Метки на маслоизмерительном щупе | 81 |
| Масляный поддон | 81 |
| Масляный насос | 81 |
| Система охлаждения | 82 |
| Детали и узлы системы охлаждения, установленные на кузове, радиатор с двумя вентиляторами . | 82 |
| Детали и узлы системы охлаждения, установленные на кузове, радиатор с одним вентилятором | 83 |
| Детали и узлы системы охлаждения, установленные на термостате | 83 |
| Детали и узлы системы охлаждения, установленные на насосе системы охлаждения | 84 |
| Слив и заправка ОЖ | 84 |
| Вентилятор радиатора V7 и вентилятор радиатора 2 V177 | 84 |
| Радиатор | 85 |
| Насос системы охлаждения | 85 |
| Система питания, педаль акселератора, привод | 85 |
| Детали и узлы топливного бака с навесными элементами и топливным фильтром, разборка и сборка | 85 |
| Слив топлива из бака | 86 |
| Модуль подачи топлива | 86 |
| Датчик уровня топлива G | 87 |
| Топливный бак | 87 |
| Топливный фильтр | 87 |
| Отключение подачи топлива при аварии | 88 |
| Удаление воздуха из топливной системы | 88 |
| Электронный привод акселератора | 89 |
| Система улавливания паров топлива | 89 |
| Система впрыска | 90 |
| Детали и узлы впускного коллектора | 90 |
| Детали и узлы топливной рамы с форсунками | 90 |
| Корпус воздушного фильтра | 91 |
| Чистка блока дроссельной заслонки J338 | 91 |
| Снятие и установка форсунок | 92 |
| Система выпуска ОГ | 92 |
| Детали и узлы нейтрализаторов с навесными элементами | 92 |
| Детали и узлы глушителей с подвесами | 93 |
| Монтажное положение задней соединительной муфты | 93 |
| Разделение переднего и заднего глушителей | 93 |
| Система зажигания | 93 |
| 4цил бензиновый двигатель 1.6 MPI SIMOS (BSE, BSF, CCSA) (75 кВт) | 94 |
| Механическая часть | 94 |
| Номер двигателя | 94 |
| Разборка и сборка двигателя | 95 |
| Снятие защитного кожуха зубчатого ремня, верхняя часть | 96 |
| Поликлиновой ремень | 96 |
| Коленчатый вал | 97 |
| Головка блока цилиндров | 98 |
| Снятие и установка зубчатого ремня, натяжение | 99 |
| Клапанный механизм | 101 |
| Система смазки | 103 |
| Масляный поддон | 103 |
| Масляный насос | 105 |
| Система охлаждения | 105 |
| Компоненты системы охлаждения, установленные на двигателе | 105 |
| Элементы системы охлаждения, установленные на кузове (радиатор с 2 вентиляторами) | 106 |
| Элементы системы охлаждения со стороны кузова (радиатор с одним вентилятором) | 106 |
| Охлаждающая жидкость | 107 |
| Насос охлаждающей жидкости | 107 |
| Термостат | 108 |
| Вентилятор радиатора V7 и вентилятор радиатора 2 V177 | 108 |
| Система питания, педаль акселератора | 109 |
| Топливный бак | 109 |
| Монтажное положение фланца модуля подачи топлива | 110 |
| Снятие и установка топливного бака | 110 |
| Ремонт топливной системы | 110 |
| Электронное регулирование мощности двигателя | 113 |
| Педаль газа | 114 |
| Система улавливания паров топлива | 115 |
| Система впрыска топлива | 115 |
| Впускной коллектор с навесными элементами | 115 |
| Топливная рампа с форсунками | 116 |
| Воздушный фильтр с навесными узлами | 116 |
| Снятие и установка нижней части впускного коллектора | 117 |
| Снятие и установка впускного коллектора в сборе | 117 |
| Снятие и установка форсунок | 118 |
| Блок управления двигателя J623 (модели выпуска 2009 г) | 118 |
| Система выпуска ог | 119 |
| Установочное положение зажимной втулки спереди | 119 |
| Установочное положение зажимной втулки сзади | 119 |
| Снятие и установка выхлопной трубы с катализатором | 120 |
| Снятие и установка выпускного коллектора | 120 |
| Снятие и установка лямбдазонда G39 | 121 |
| Снятие и установка лямбдазонда после катализатора G130 | 121 |
| Система зажигания | 121 |
| Система подачи вторичного воздуха | 122 |
| Описание работы | 122 |
| Детали и узлы | 122 |
| Трансмиссия | 123 |
| 7ступенчатая автоматическая коробка передач DSG | 123 |
| Маркировка коробки передач | 123 |
| Заправочные ёмкости | 123 |
| Сцепление, привод | 123 |
| Снятие двойного сцепления | 123 |

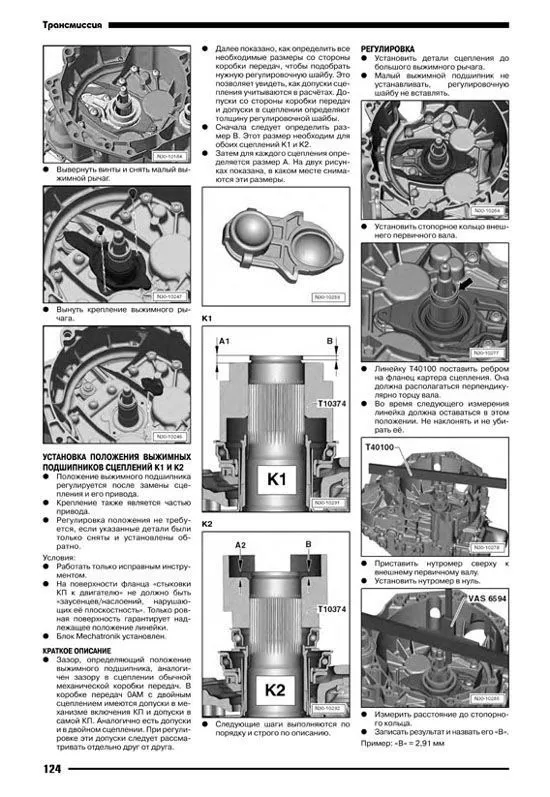

| Установка положения выжимных подшипников сцеплений K1 и K2 | 124 |
| Регулировка | 124 |
| Установка двойного сцепления | 127 |
| Снятие и установка манжетных уплотнений со стороны сцепления | 129 |
| Коробка передач | 129 |
| Замена масла в коробке передач | 129 |
| Аварийная разблокировка рычага селектора | 130 |
| Делали и узлы блока Mechatronik | 131 |
| Установка блока Mechatronik кп DSG J743 | 131 |
| Главная передача, дифференциал | 133 |
| Уплотнительные кольца | 133 |
| Замена манжетного уплотнения правого полуосевого вала | 133 |
| Замена манжетного уплотнения левого полуосевого вала | 133 |
| Замена манжетного уплотнения правого вала с фланцем | 133 |
| Замена манжетного уплотнения левого вала с фланцем | 134 |
| 6ступенчатая МКП | 135 |
| Сцепление | 135 |
| Детали педального узла | 135 |
| Опорный кронштейн с шумоизолирующим кожухом (стрелка) | 136 |
| Педаль сцепления | 136 |
| Главный цилиндр | 137 |
| Датчик положения педали сцепления G476 | 138 |
| Детали и узлы гидропривода | 138 |
| Уплотнительные кольца для трубопроводов | 139 |
| Рабочий цилиндр | 139 |
| Главная передача, дифференциал | 139 |
| Замена манжетного уплотнения левого вала с фланцем | 139 |
| Замена манжетного уплотнения правого вала с фланцем | 140 |
| Дифференциал | 140 |
| Ходовая часть | 142 |
| Передняя подвеска, приводные валы | 142 |
| Подрамник, стабилизатор, треугольный рычаг | 142 |
| Передний левый датчик дорожного просвета G78 | 142 |
| Фиксирование положения подрамника и консолей | 143 |
| Фиксирование положения опорного кронштейна | 143 |
| Фиксирование положения консоли | 143 |
| Снятие фиксаторов T10096 | 143 |
| Опускание подрамника | 143 |
| Снятие и установка подрамника без рулевого механизма | 144 |
| Снятие и установка подрамника с рулевым механизмом | 144 |
| Ремонт подрамника (автомобили с передним приводом) | 145 |
| Ремонт подрамника (автомобили с полным приводом) | 146 |
| Проверка состояния шаровой опоры | 147 |
| Снятие и установка шаровой опоры | 147 |
| Снятие и установка треугольного рычага с опорным кронштейном | 148 |
| Снятие и установка треугольного рычага и его опорного кронштейна (левая сторона автомобиля с КП DSG или АКП) | 148 |
| Замена сайлентблока треугольного рычага | 149 |
| Замена опорного кронштейна с сайлентблоком треугольного рычага | 150 |
| Снятие и установка стабилизатора | 150 |
| Опора колеса | 151 |
| Снятие и установка подшипникового узла (3точечное крепление) | 152 |
| Снятие и установка подшипникового узла (4точечное крепление) | 152 |
| Снятие и установка корпуса ступичного подшипника | 152 |
| Амортизаторная стойка | 153 |
| Снятие | 153 |
| Установка | 154 |
| Ремонт амортизаторной стойки | 154 |
| Приводные валы | 155 |
| Снятие и установка | 155 |
| Задняя подвеска, приводные валы | 157 |
| Ремонт задней подвески (автомобили с передним приводом) | 157 |
| Схема монтажа подрамника, поперечных рычагов, поперечной тяги (передний привод) | 157 |
| Задний левый датчик дорожного просвета G76 (передний привод) | 158 |
| Снятие и установка задней оси | 158 |
| Снятие и установка верхнего поперечного рычага | 159 |
| Снятие и установка нижнего поперечного рычага | 160 |
| Снятие и установка поперечной тяги | 160 |
| Детали и узлы корпуса ступичного подшипника и продольного рычага (переднеприводный а/м) | 161 |
| Детали и узлы амортизатора и витой пружины (переднеприводный а/м) | 161 |
| Детали и узлы стабилизатора (переднеприводный а/м) | 162 |
| Ремонт задней подвески (автомобили с полным приводом) | 162 |
| Детали и узлы подрамника, главной передачи (полноприводный а/м) | 162 |
| Снятие и установка задней оси | 163 |
| Детали и узлы поперечных рычагов и поперечной тяги (полноприводный а/м) | 164 |
| Детали и узлы корпуса ступичного подшипника и продольного рычага (полноприводный а/м) | 165 |
| Детали и узлы амортизатора и витой пружины (полноприводный а/м) | 165 |
| Детали и узлы стабилизатора (полноприводный а/м) | 166 |
| Детали и узлы приводного вала | 166 |
| Снятие и установка приводного вала | 167 |
| Регулировка дорожного просвета, пневмоподвеска | 167 |
| Узлы адаптивной системы регулирования ходовой части DCC и места их установки | 167 |
| Амортизаторная стойка адаптивной системы регулирования ходовой части DCC | 168 |
| Снятие | 168 |
| Установка | 169 |
| Амортизатор адаптивной системы регулирования ходовой части DCC (полноприводный а/м) | 170 |
| Колеса, шины, углы установки колес | 170 |
| Снятие и установка шин (колёса с датчиками системы контроля давления) | 170 |
| Система контроля давления в шинах | 172 |
| Общие сведения | 172 |
| Выполнение базовой установки | 172 |
| Датчик давления воздуха в шине | 172 |
| Углы установки колёс | 173 |
| Надлежащие значения углов установки колёс | 173 |
| Корректировка развала колёс передней оси | 174 |
| Регулировка угла развала задних колёс | 174 |
| Регулировка угла схождения задних колёс | 174 |
| Регулировка угла схождения передних колёс | 174 |
| Базовая установка датчика угла поворота G85 | 175 |
| Стикер с данными автомобиля | 175 |
| Рулевое управление | 175 |
| Рулевое колесо, рулевая колонка | 175 |
| Снятие и установка рулевого колеса | 175 |
| Рулевая колонка, а/м с коленной подушкой безопасности | 175 |
| Рулевой механизм с электромеханическим усилителем | 178 |
| Снятие | 178 |
| Установка | 180 |
| Тормозная система | 180 |
| Передние тормоза | 180 |
| Передние тормоза FS III | 180 |
| Передние тормоза FN 3 | 180 |
| Передние тормоза FNRG | 181 |
| Задние тормоза (дисковые) | 181 |
| Задние тормоза С 38 | 181 |
| Задние тормоза CII 38 | 181 |
| Задние тормоза CII 41 (15”) | 182 |
| Задние тормоза CII 41 (17”) | 182 |
| Abs, ADR, ASR, EDS, ESP | 182 |
| Электрические/электронные компоненты и места их установки | 182 |
| Снятие блока управления и гидравлического блока | 184 |
| Abs Mark 60 EC (ABS/EDS/ASR/ESP) | 184 |
| Снятие и установка компонентов системы ABS передней оси | 185 |
| Снятие и установка датчика частоты вращения колеса на передней оси | 185 |
| Снятие и установка компонентов системы ABS задней оси (передний привод) | 185 |
| Снятие и установка датчика частоты вращения колеса на задней оси | 185 |
| Ремонт тормозов передних колёс | 185 |
| Снятие и установка тормозных колодок | 185 |
| Снятие и установка тормозного суппорта | 186 |
| Ремонт тормозов задних колёс | 186 |
| Ремонт задних тормозов С38 | 187 |
| Задние тормоза CII 41 | 187 |
| Стояночный тормоз | 188 |
| Трос стояночного тормоза | 188 |
| Регулировка стояночного тормоза | 189 |
| Педаль тормоза | 189 |
| Кузов | 190 |
| Внутренняя часть кузова | 190 |
| Оборудование салона | 190 |
| Внутреннее зеркало заднего вида с автоматическим затемнением | 190 |
| Снятие и установка внутреннего зеркала заднего вида с датчиком дождя | 190 |
| Снятие и установка внутреннего зеркала заднего вида | 190 |
| Вещевые отсеки, крышки и накладки | 190 |
| Центральная консоль, исполнение Highline | 191 |
| Облицовка рулевой колонки | 192 |
| Облицовка со стороны водителя | 193 |
| Правая облицовка со стороны водителя | 193 |
| Вещевой ящик | 193 |
| Накладки порогов и арок | 194 |
| Облицовка колесной арки, а/м с 4 боковыми дверями | 194 |
| Обивка, облицовка, шумоизоляция | 194 |
| Передняя панель | 194 |
| Поперечина передней панели | 196 |
| Обивка дверей | 197 |
| Молдинги обивки дверей | 198 |
| Накладки передних динамиков | 198 |
| Облицовка стоек и боковин | 199 |
| Средняя облицовка стойки А | 199 |
| Нижняя облицовка стойки A со стороны водителя | 199 |
| Нижняя облицовка стойки A со стороны переднего пассажира | 199 |
| Верхняя облицовка стойки B | 199 |
| Нижняя облицовка стойки B | 200 |
| Облицовка стойки С | 200 |
| Боковая облицовка, а/м с 2 боковыми дверями | 201 |
| Облицовка двери багажного отсека | 201 |
| Облицовка рамы стекла | 201 |
| Покрытие пола | 201 |
| Передние сиденья | 202 |
| Задние сиденья | 203 |
| Подушка заднего многоместного сиденья | 203 |
| Спинка сиденья | 203 |
| Наружная часть кузова | 204 |
| Передняя часть кузова | 204 |
| Рамка радиатора | 204 |
| Рамка радиатора с навесными деталями | 205 |
| Напорный шланг с штуцерным разъемом | 205 |
| Крыло | 205 |
| Кожух водоотводящего короба | 207 |
| Шумоизоляция | 208 |
| Облицовка днища | 208 |
| Передняя стенка | 208 |
| Поперечина туннеля | 208 |
| Капот | 208 |
| Снятие | 209 |
| Установка | 209 |
| Крышка багажного отсека | 209 |
| Снятие | 209 |
| Установка | 209 |
| Лючок заливной горловины | 209 |
| Передняя дверь | 209 |
| Снятие | 210 |
| Установка | 210 |
| Регулировка двери | 211 |
| Регулировка двери регулировка размеров зазоров | 211 |
| Регулировка скобы замка | 211 |
| Встроенные детали двери | 212 |
| Центральный замок | 213 |
| Задняя дверь | 213 |
| Шарниры двери детали и узлы | 213 |
| Снятие | 214 |
| Установка | 214 |
| Встроенные детали двери | 214 |
| Шумоизоляции детали и узлы | 214 |
| Подъемносдвижной люк со стеклянной панелью (Meritor) | 214 |
| Описание работы | 214 |
| Детали и узлы сдвижного/подъемного стеклянного люка | 215 |
| Бамперы | 216 |
| Облицовка переднего бампера | 216 |
| Снятие | 216 |
| Установка | 216 |
| Навесные детали облицовки переднего бампера | 217 |
| Облицовка переднего бампера «RLine» | 217 |
| Балка переднего бампера | 218 |
| Боковая направляющая | 218 |
| Облицовка заднего бампера | 219 |
| Облицовка заднего бампера «RLine» | 219 |
| Стекла и стеклоподъемники | 221 |
| Детали и узлы ветрового стекла | 221 |
| Снятие ветрового стекла | 221 |
| Детали и узлы заднего стекла | 222 |
| Снятие неповреждённого заднего стекла | 222 |
| Снятие поврежденного заднего стекла | 222 |
| Детали и узлы бокового стекла | 223 |
| Снятие неповреждённого бокового стекла | 223 |
| Снятие поврежденного бокового стекла | 223 |
| Подготовка неповрежденного стекла к повторной установке | 223 |
| Установка новой уплотнительной кромки | 224 |
| Подготовка к установке нового стекла без покрытия | 224 |
| Подготовка отбортовки кузова к вклеиванию стекла | 224 |
| Указания по установке | 225 |
| Стеклоподъемник передней двери | 225 |
| Стеклоподъемник задней двери | 226 |
| Стекло двери | 226 |
| Электродвигатель стеклоподъемника | 227 |
| Неподвижное стекло двери | 227 |
| Подкрылки | 227 |
| Наружное зеркало | 228 |
| Зеркальный элемент | 229 |
| Регулировочное устройства с двигателем | 229 |
| Рамка | 229 |
| Корпус зеркала | 229 |
| Указатель поворота и подсветки порога в наружном зеркале | 229 |
| Наружное зеркало | 229 |
| Решетка радиатора | 230 |
| Молдинги и накладки | 230 |
| Водосток | 230 |
| Накладка порога | 230 |
| Молдинг для защиты от камней | 231 |
| Накладкарасширитель | 231 |
| Накладка колесной арки | 232 |
| Электрооборудование | 233 |
| Аккумуляторная батарея | 233 |
| Отсоединение и подсоединение АКБ | 233 |
| Стартер, автомобили с МКП | 233 |
| Стартер, автомобили с КП DSG | 235 |
| Замена стартера на автомобилях с системой «стартстоп» | 235 |
| Генератор | 237 |
| Генератор в автомобилях с системой «стартстоп» | 237 |
| Крепление провода B+ к генератору | 237 |
| Модели с бензиновым двигателем 1,4 л, 59 кВт | 237 |
| Снятие | 238 |
| Установка | 238 |
| Модели с бензиновым двигателем 1,6 л, 75 кВт | 238 |
| Снятие | 239 |
| Установка | 239 |
| Поликлиновой ремень генератора | 240 |
| Модели без муфты свободного хода | 240 |
| Шкив поликлинового ремня с муфтой свободного хода, производитель Bosch | 240 |
| Шкив поликлинового ремня с муфтой свободного хода, производитель Valeo | 240 |
| Регулятор напряжения генератора | 241 |
| Снятие | 241 |
| Установка | 241 |
| Регулятор напряжения, производитель Valeo | 241 |
| Система «стартстоп» | 241 |
| Общее описание | 241 |
| Замена акб в автомобилях с системой «стартстоп» | 241 |
| Комбинация приборов | 242 |
| Передний стеклоочиститель | 242 |
| Снятие и установка | 243 |
| Датчик дождя и освещённости G397 | 244 |
| Приборы наружного освещения | 244 |
| Фары с галогенными лампами | 244 |
| Лампа стояночного огня | 247 |
| Лампа переднего указателя поворота | 247 |
| Противотуманные фары | 247 |
| Повторитель указателя поворота и фонарь подсветки порога в наружном зеркале | 248 |
| Задние фонари (SBBR) со светодиодами | 248 |
| Лампы указателей поворота | 249 |
| Задний фонарь (SBBR) со светодиодами в крышке багажного отсека | 249 |
| Лампа фонаря заднего хода справа | 250 |
| Фонарь освещения номерного знака | 251 |
| Фонарь освещения номерного знака X на защёлках | 251 |
| Верхние фонари стопсигнала | 252 |
| Световые приборы внутреннего освещения | 252 |
| Выключатель деактивации устройства контроля салона E267 и кнопка деактивации датчика наклона автомобиля E360 | 252 |
| Лампы и выключатели на передней панели | 253 |
| Переключатель освещения E1 | 253 |
| Плафон освещения вещевого ящика W6 | 253 |
| Выключатель освещения вещевого ящика E26 | 253 |
| Регулятор корректора фар E102 и регулятор яркости подсветки выключателей и комбинации приборов E20 | 253 |
| Контрольная лампа отключения подушки безопасности переднего пассажира K145 | 254 |
| Выключатель аварийной световой сигнализации E3 | 254 |
| Плафон подсветки пространства для ног, справа W10 | 254 |
| Плафон подсветки пространства для ног слева W9 | 255 |
| Выключатель с замком для отключения подушки безопасности переднего пассажира E224 | 255 |
| Кнопка индикации контроля давления в шинах E492 | 255 |
| Лампы и выключатели в передних дверях | 256 |
| Выключатель стеклоподъёмника двери переднего пассажира E107 | 256 |
| Модуль переключателей регулировки зеркал со стороны водителя | 256 |
| Кнопка внутренней блокировки замков, сторона водителя E308 | 256 |
| Компоненты замков передних дверей | 256 |
| Модуль выключателей стеклоподъёмников со стороны водителя | 256 |
| Контрольная лампа блокировки центрального замка K133 | 257 |
| Лампы и выключатели в задних дверях | 257 |
| Узлы замков задних дверей | 257 |
| Переключатель стеклоподъёмника сзади слева E52 и переключатель стеклоподъёмника сзади справа E54 | 257 |
| Плафоны освещения и выключатели в багажном отсеке | 257 |
| Плафон освещения багажного отсека W3 | 257 |
| Привод замка двери багажного отсека F256 | 257 |
| Лампы и переключатели в потолочной обивке | 257 |
| Передний плафон освещения салона W1 (автомобили без противоугонной системы) | 257 |
| Передний плафон освещения салона W1 (автомобили с противоугонной системой) | 258 |
| Задний плафон освещения салона/индивидуальный светильник | 259 |
| Плафоны освещения косметических зеркал | 259 |
| Лампы и выключатели в центральной консоли | 260 |
| Звуковой сигнал | 260 |
| Подрулевые переключатели, автомобили до 05/2010 | 260 |
| Общее описание | 260 |
| Последовательность снятия и установки компонентов блока подрулевых переключателей | 261 |
| Блок управления электроники рулевой колонки J527 | 261 |
| Спиральный кабель подушки безопасности с контактным кольцом F138 | 262 |
| Блок подрулевых переключателей E595 | 262 |
| Снятие и установка переключателя указателей поворота E2 | 262 |
| Выключатель стеклоочистителя E | 262 |
| Опорный кронштейн блока подрулевых переключателей | 263 |
| Проверка блока подрулевых переключателей E595 | 263 |
| Подрулевые переключатели, автомобили с 06/2010 | 263 |
| Общее описание | 263 |
| Описание конструкции | 263 |
| Последовательность снятия и установки компонентов | 263 |
| Блок управления электроники рулевой колонки J527 | 263 |
| Снятие и установка блока управления рулевой колонки J527 производства Valeo | 264 |
| Снятие и установка блока управления рулевой колонки J527 производства Kostal | 264 |
| Кодирование блока управления электроники рулевой колонки J527 | 265 |
| Блок подрулевых переключателей E595 | 265 |
| Опорный кронштейн блока подрулевых переключателей | 265 |
| Замок зажигания, автомобили до 05/2010 | 266 |
| Корпус замка рулевого вала | 266 |
| Личинка замка | 266 |
| Включатель зажигания и стартера | 267 |
| Электромагнит блокировки извлечения ключа из замка зажигания N376 | 267 |
| Замок зажигания, автомобили с 06/2010 | 267 |
| Блок предохранителей в передней панели | 269 |
| Колодка предохранителей в коммутационном блоке | 269 |
| Блок реле на блоке управления бортовой сети J519 | 270 |
| Электросхемы | 271 |
| Модели с двигателем 1,4 л (CAXA) 90 кВт, с июля 2008 года | 271 |
| Модели с двигателем 1,4 л (CGGA) 59 кВт, с июля 2008 года | 279 |
| Модели с двигателем 1,4 л (CAVD) 118 кВт, с июля 2008 года | 286 |
| Модели с двигателем 1,6 л (BSE, BSF, CCSA) с июля 2008 года | 294 |
| Электрооборудование базовой комплектации | 301 |
Похожие товары
-
1 150 руб. -
1 180 руб. -
1 980 руб. -
1 210 руб. -
1 180 руб. -
1 180 руб. -
1 180 руб. -
1 150 руб. -
1 452 руб. -
1 649 руб. -
1 080 руб.
Вы смотрели
Интернет-портал Легион-Автодата создан для удобных покупок: автолитературы, программ для диагностики автомобиля, диагностических приборов, адаптеров elm327, автоаксессуаров и инструментов для авторемонта. Купить книги и приборы для диагностики и ремонта автомобиля Вы можете в нашем интернет магазине.
Удобно оплатить руководства по ремонту и эксплуатации выбранных Вами марок авто любой из платежных систем.
Заказать доставку автокниги почтой без предоплаты, курьером по Москве, регионам и в более 200 пунктов самовывоза по всей России.
