MMC Pajero IV. Датчик положения кузова

07.03.2018

Устройство для проверки датчика положения кузова
Данный материал применим для автомобилей компании Mitsubishi, Toyota и некоторых других, где для корректировки ксеноновых фар применяется датчик положения кузова.

Все придуманные и изготовленные мной "Устройства для облегчения проведения автомобильной диагностики": часть 1, часть 2, часть 3

Это необходимые личные гаджеты, сделаны для того, чтобы не только улучшить качество проводимой автодиагностики, но и упростить, ускорить сам процесс.
И здесь ничего не приходится выдумывать, так как сама жизнь подбрасывает сюжеты исполнения того или иного устройства. Так недавно:

Как обычно - звонок, клиент интересуется насчёт замены датчика положения кузова. Расспрашиваю…
Выясняется, что в каком-то автосервисе ему приговорили к полной замене этот датчик. Человек поехал, купил, привёз. Но когда датчик положения тамошний мастер поставил вместо "неисправного", то оказалось, что проблема не ушла. А клиент потратил на приобретение нового датчика немаленькую сумму, в районе 20 тысяч рублей.
Клиент пригнал автомобиль, я начал его смотреть и немного изматерился: очень уж неудобно и по времени долго. В итоге оказалось, что причина была не в датчике, а в электрических соединениях.

И надо сказать, что с такими проблемами владельцы авто обращаются довольно часто: у одного фары не меняют положение светового пучка, другого раздражает "непонятно почему загоревшаяся лампочка на панели приборов" и так далее.

Прикинул, подумал, посчитал и решил, что надо сделать новое устройство, которое поможет сократить время проверки + это будет качественно и надёжно.

Кстати, когда решал подобные задачи по датчику положения кузова, то часто видел насколько "измочалены и переколоты" провода около датчика - это понятно, где-то и когда-то проверяли, прокалывали щупами … но это очень плохо, так как в такие незаметные для глаза проколы со временем будет попадать влага, грязь, реагенты с наших московских дорог, что в скором времени неминуемо приведёт к неисправности: в местах прокола или закоротит, или провод сам отвалится.

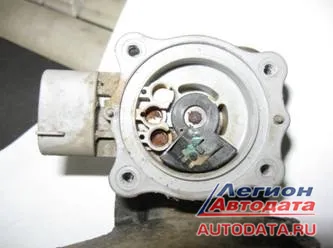

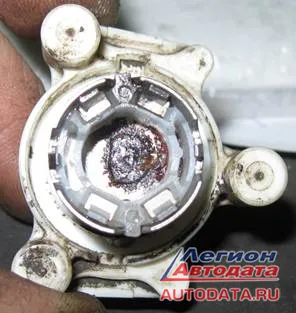

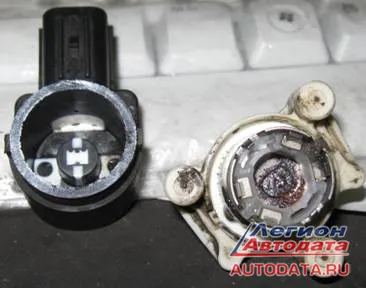

Конструкция корпуса данного датчика, к сожалению со временем становится не герметичной, и те же реагенты и соль, в последствии делают свое коварное дело (см. фото) :






Принцип работы "датчика положения высоты кузова" (условно), довольно простой, но входит в перечень "устройств безопасного вождения", то есть, головного освещения, ксеноновых фар: когда автомобиль нагружается, то этот датчик, в зависимости от нагрузки (сели пассажиры или вышли пассажиры из салона), через блок управления корректирует угол наклона ксеноновых фар. Если этого не делать, то, например, после посадки в салон четырёх пассажиров машина просядет, угол наклона фар изменится и водитель будет плохо видеть дорогу и дорожные знаки в тёмное время суток.

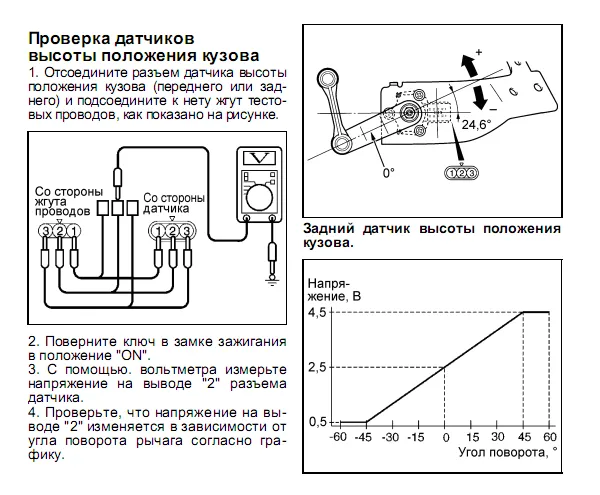

Согласно руководства датчик положения проверяется просто:


Рисунок из книги компании Легион-Автодата.

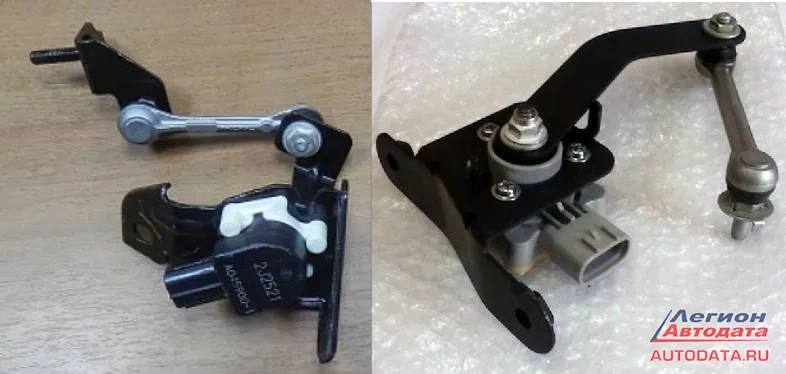

Сам датчик в сборе выглядит так:


Фото из Интернета

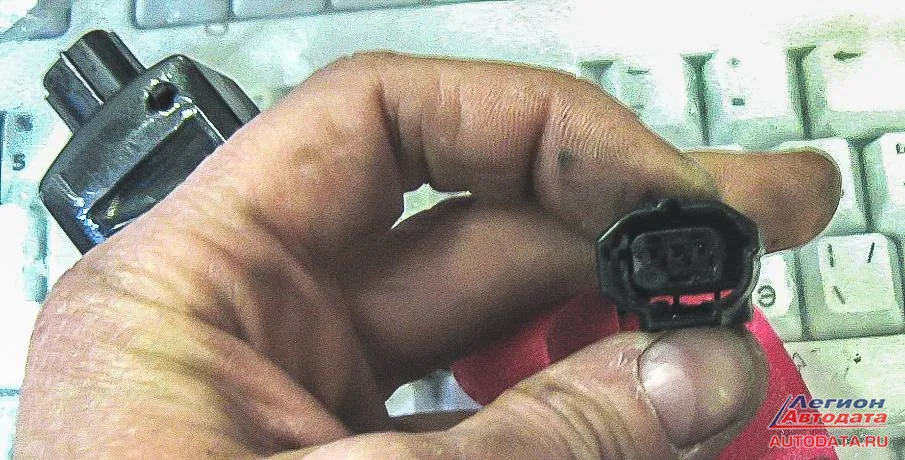

Но вся сложность проверки работоспособности этого датчика заключается в том, что разъём у него небольшого размера, и чтобы до него добраться и проверить в таком неудобном месте около колеса - тут надо изворачиваться, быть худым и зорким. Наверное по этой причине (неудобно работать при проверке и регулировки датчика), изоляция проводов нарушена тонкими проколами практически у всех поступавших ко мне автомобилей для диагностики и ремонта по данной проблеме.

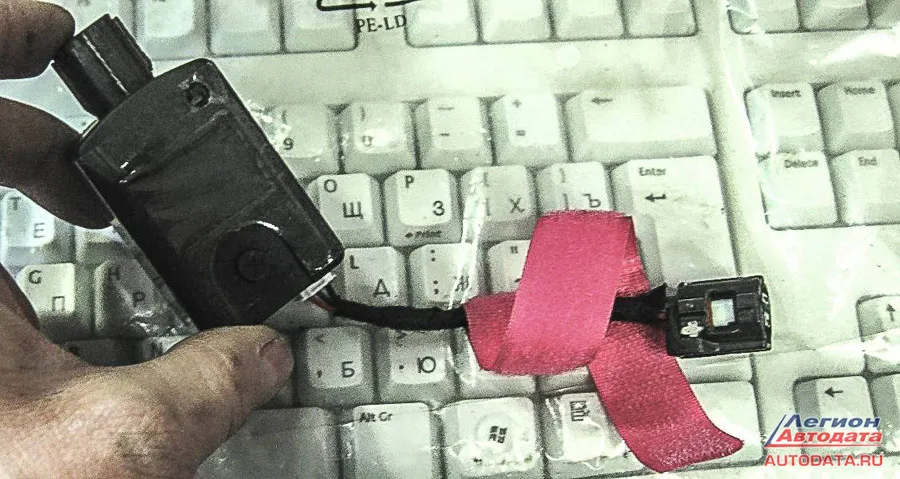

Само по себе устройство для проверки датчика положения кузова (и всей этой системы) несложное, состоит из пластмассовой коробочки, потенциометра и вольтметра.




Включается в промежуток между штатным датчиком и блоком.



Принцип работы:
Зная положенные величины, при помощи встроенного вольтметра можно легко определить много параметров, например:
- исправность штатного датчика
- исправность цепи
- возможность сброса кода из памяти, путём выставления нужного параметра (например, "середина=2.4 вольта) - тем самым проверяется исправность всей системы: если ошибка удаляется, то "система исправна", если не удаляется, то есть повод для проведения тщательной комплексной проверки всей системы.

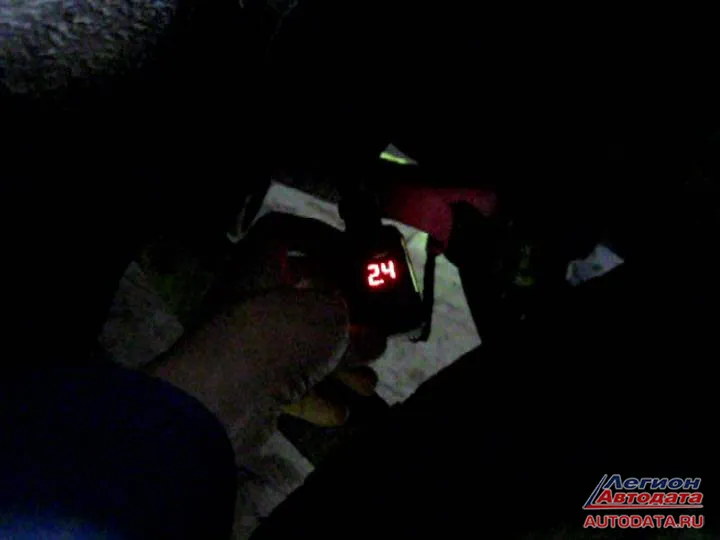

На фото ниже: параметр 2.4 вольта соответствует "среднему" положению (это "почти", так как согласно руководства "среднее положение"=2.5 вольт):

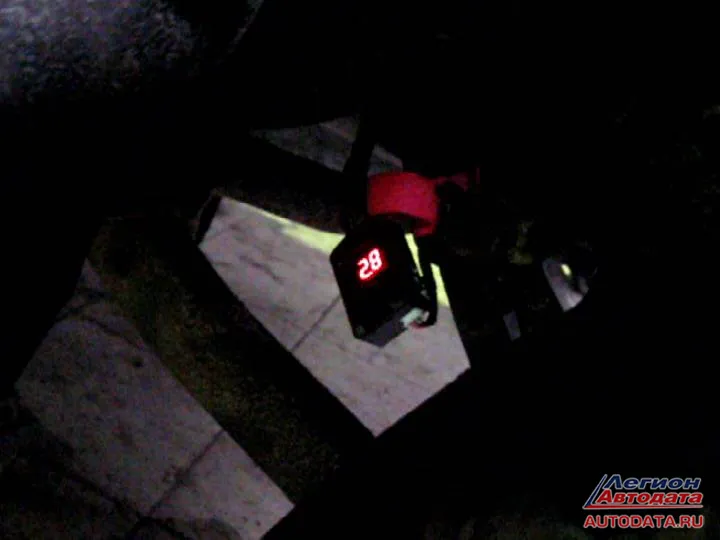

Увеличивая или уменьшая положение кузова относительно земли (подымаем и опускаем автомобиль), получаем ответ: "Датчик исправен, показывает нужные параметры при определённой высоте":

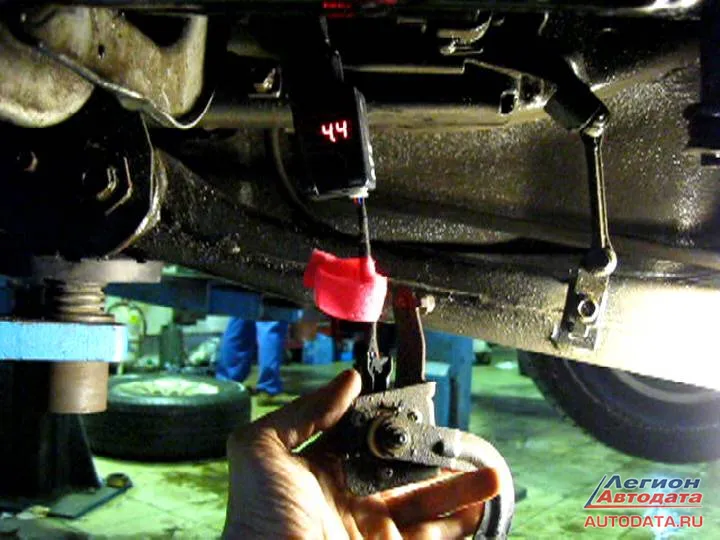

Как проводится реальная проверка работоспособности датчика положения, обратите внимание на показания вольтметра и положение тяги:

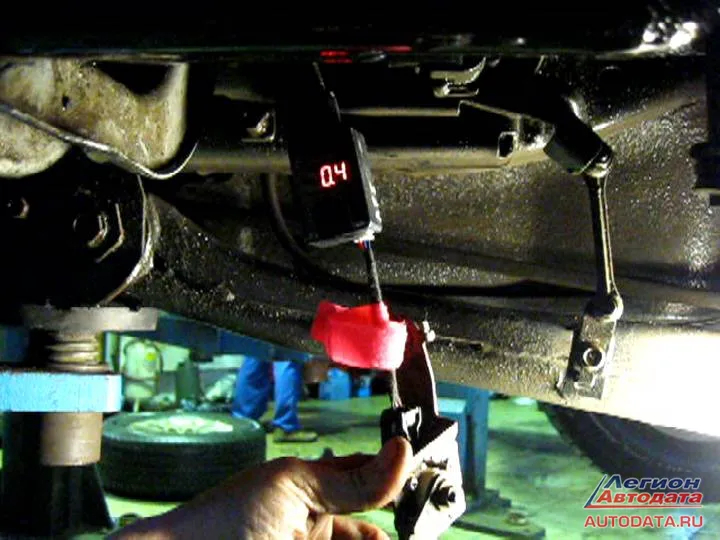

Изменяем положение штока и видим, что напряжение меняется, обратите внимание на показания вольтметра и положение тяги:


И руководство в помощь, если есть сомнения по регулировке.

Могу сказать, что в последние несколько лет клиенты приезжают с подобными проблемами по датчику положения кузова очень часто. И из-за высокой стоимости одного датчика (в районе 20.000 рублей), владельцы авто хотят получить после диагностики точный диагноз.

И к слову: возвращаясь к последнему случаю, когда я сказал клиенту, что причина неисправности датчика в том, что "нет питания" (владельцы Мицубиси Паджеро могут взять на заметку), смысл неисправности был таким: жгут с проводами был неправильно заложен и перетёрся о заднюю часть фары. "Неправильно заложен" - это ещё раз о том, что мало кто из владельцев авто и работников автосервисов обращает внимание на правильную переукладку жгута, который снимался со своих креплений во время какого-то ремонта. Обычно как: "сделали свою работу, кое-как переложили жгут на место, где-то не закрепили, где-то проложили "чуток левее или правее"… взглянули и подумали "а…так сойдёт!". В итоге у клиента через пол-года или год образуется новая неисправность стоимостью в 20 тысяч рублей. И претензии предъявлять некому!

Какие неисправности чаще всего встречаются по этой системе:
- замыкание в самом датчике (выше по тексту приведены фото датчиков с автомобилей Mitsubishi и Toyota, там всё наглядно: с русскими дорожными реагентами японское качество всегда проигрывает)
- обрыв внутри датчика (влияние реагентов или от времени)
- механическая неисправность (подгнивает и ломается силуминовая тяга)

Вариантов решения "механических" проблем в Интернете множество, так как владелец авто не готов выкладывать 20 тысяч рублей за "только тягу!", которая отдельно не продаётся, а только в комплекте с датчиком. Но это уже другая история.

Бывает, что ставят "обманку" в виде парочки сопротивлений в самом разъеме. Тоже другая история, ненадёжная.

И самое последнее, это к клиентам автосервисов: пожалуйста, помните, что стоимость всей этой системы (датчик, жгуты, блок управления) может доходить до 50-70 тысяч, в зависимости от степени благопристойности того автосервиса, куда вы приедете ремонтироваться. И чтобы вас банально не обманули и не "развели", езжайте ремонтироваться в проверенные автосервисы, а ещё лучше - иметь своего постоянного "автомобильного доктора". Так делают многие.
