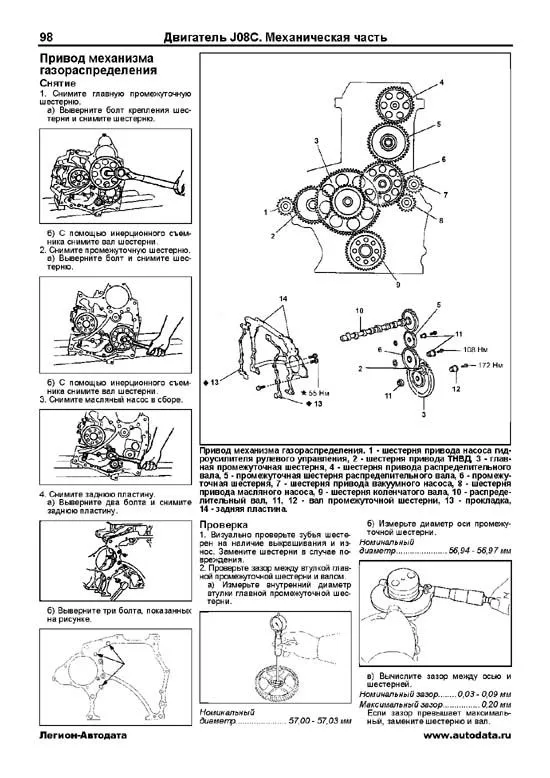

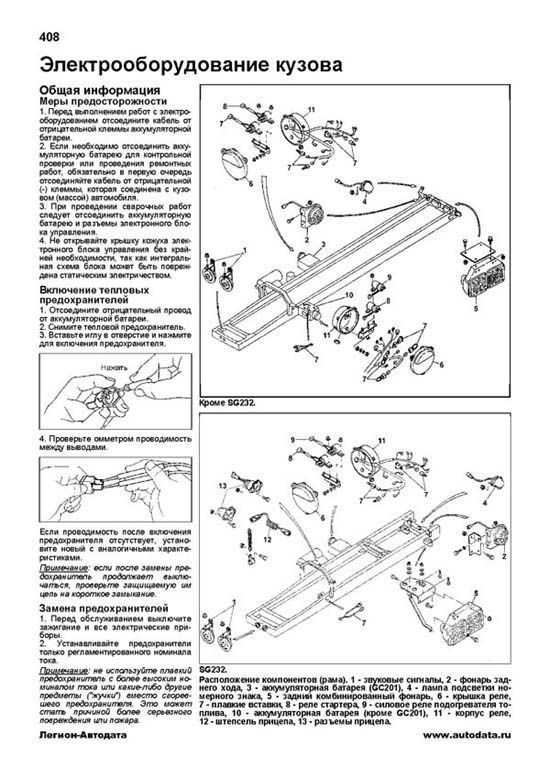

Книга Hino Ranger 1989-2002 дизель. Руководство по ремонту и эксплуатации грузового автомобиля. Профессионал. Легион-Aвтодата

ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ. ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ

Пример текста из раздела "Система охлаждения":

Проверка уровня и замена охлаждающей жидкости Процедуры проверки уровня и замены охлаждающей жидкости описаны в главе "Техническое обслуживание и общие процедуры проверки и регулировки". Насос охлаждающей жидкости (H06, H07 и W06) Разборка (тип 1) 1. Установите специнструмент на крыльчатку насоса, как показано на рисунке. 2. Повернув спецприспособление против часовой стрелки снимите с вала крыльчатку насоса. 3. Используя съемник, снимите стопорное кольцо. 4. Используя стальную трубу и пресс, выньте из корпуса насоса вал. 5. Извлеките сальник. Примечание: при снятии, сальник необходимо заменить на новый. Система охлаждения Схема системы охлаждения. 1 радиатор, 2 вентилятор охлаждения, 3 насос охлаждающей жидкости, 4 термостат, 5 маслоохладитель, 6 расширительный бачок. Разборка и сборка насоса охлаждающей жидкости (тип 1) (H06, H07 и W06). 1 шпонка, 2 вал, 3 подшипник, 4 втулка, 5,6 подшипник, 7 шайба, 8 стопорное кольцо, 9 шайба, 10 стопорная шайба, 11 гайка, 12 крышка насоса, 13 крыльчатка насоса, 14 сальник, 15 прокладка, 16 корпус насоса. Разборка и сборка насоса охлаждающей жидкости (тип 2) (H06, H07 и W06). 1 шкив, 2 вал, 3 сальник, 4 корпус, 5 прокладка,6 крыльчатка насоса, 7 крышка насоса.

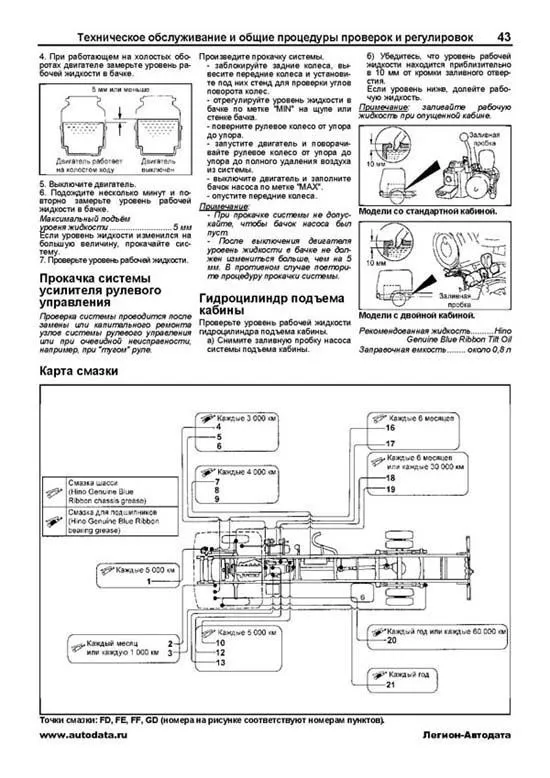

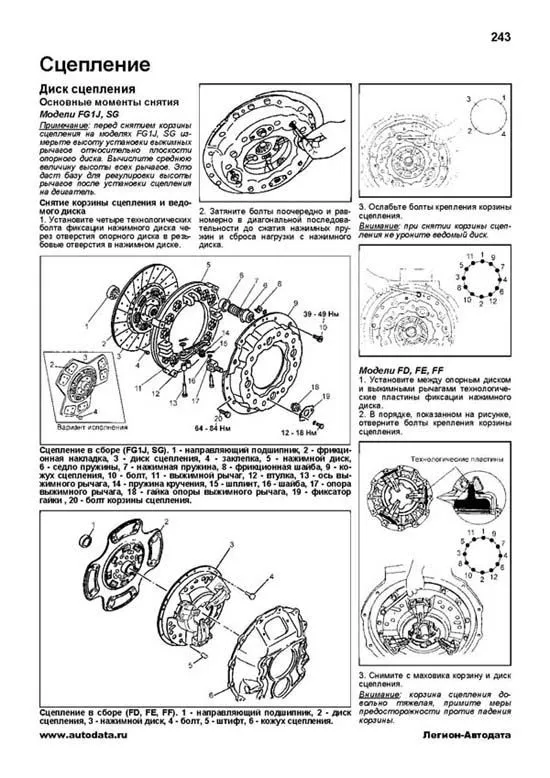

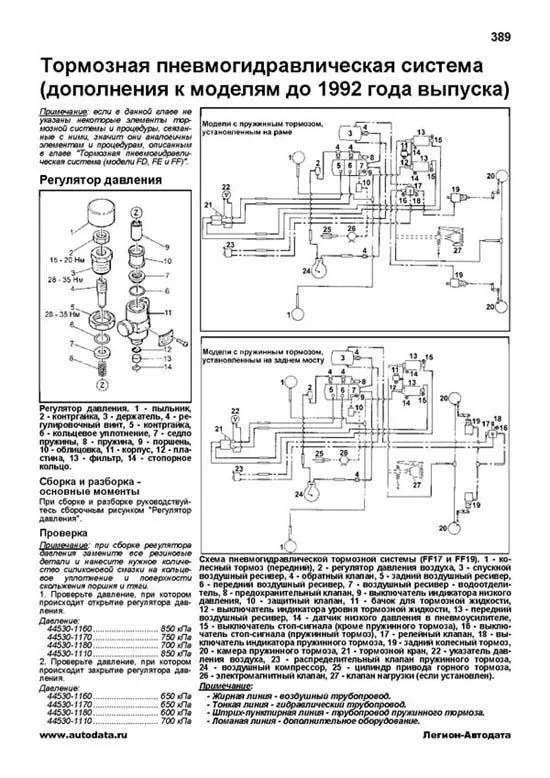

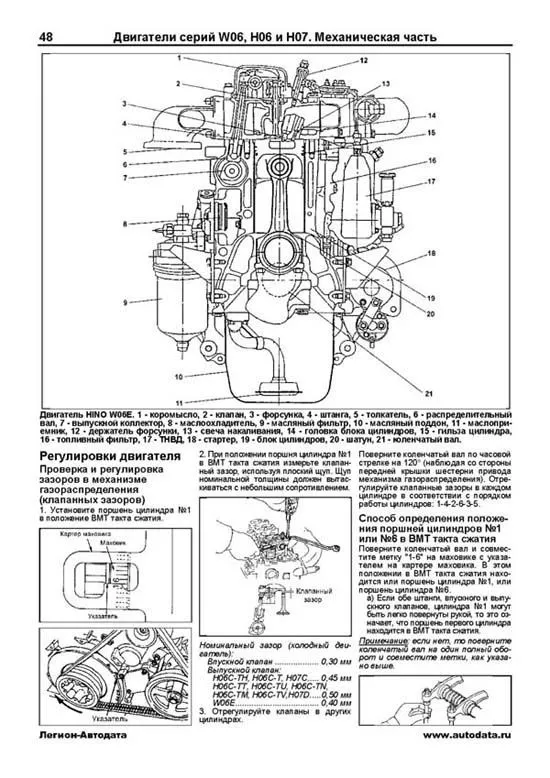

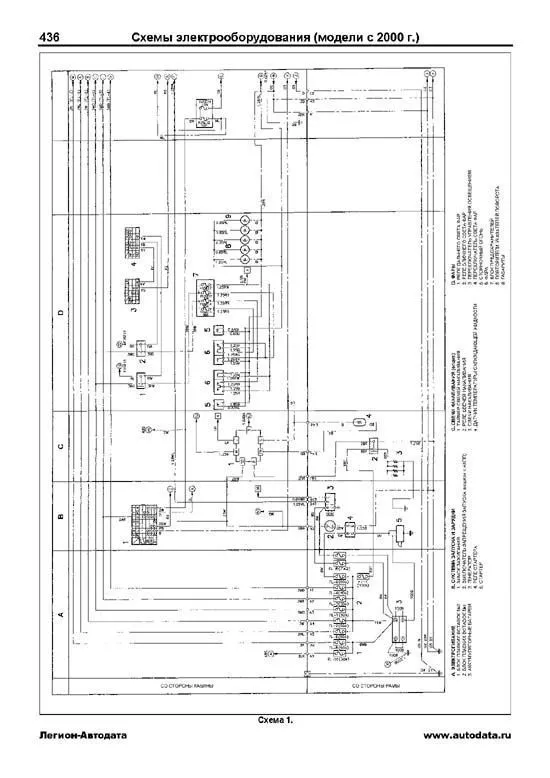

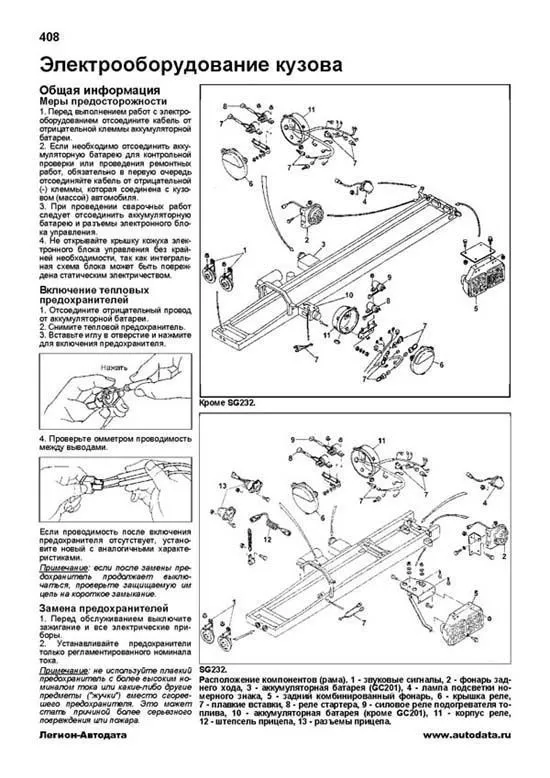

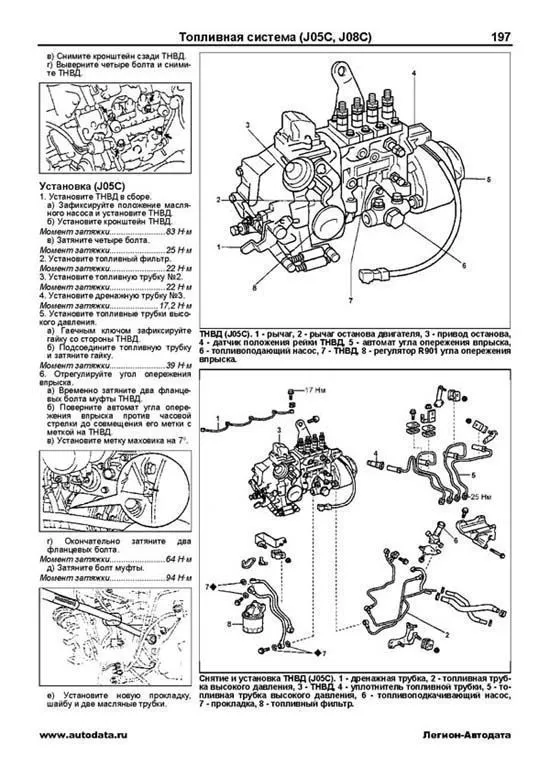

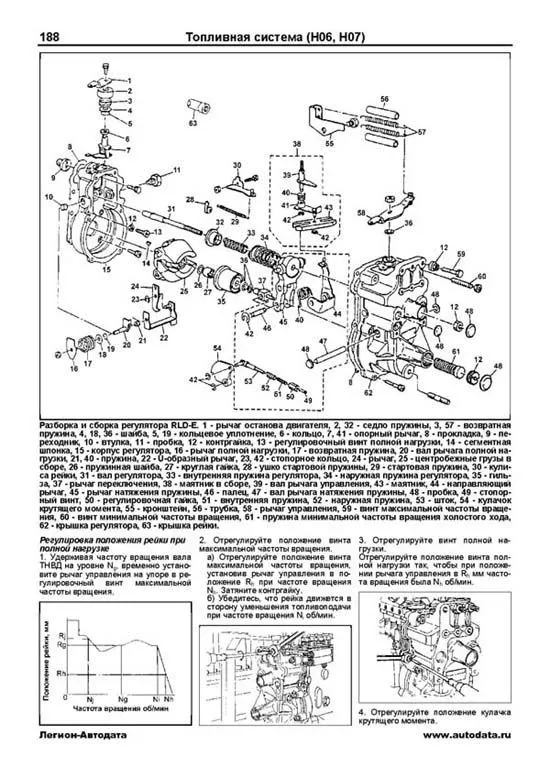

Пример текста из раздела "Топливная система (J05C, J08C)":

Топливный фильтр Снятие, замена и установка Примечание: при снятии, замене и установке пользуйтесь сборочными рисунками. Снятие и установка топливного фильтра (J05C). 1 спускная пробка, 2 крышка топливного фильтра, 3 топливный фильтр. Снятие и установка топливного фильтра (J08C-TD, J08C-TP). 1 топливный фильтр, 2 крышка топливного фильтра, 3 винт прокачки, 4 шайба. Форсунки Снятие (J05C) 1. Снимите впускную трубку. 2. Отсоедините топливные трубки высокого давления, ослабив гайки. 3. Снимите дренажную трубку. а) Отсоедините шланг возврата топлива от дренажной трубки. б) Отсоедините фиксатор шланга от дренажной трубки. в) Выверните четыре штуцерных болта, снимите дренажную трубку и восемь прокладок. 4. Снимите форсунки. а) Выверните четыре болта, снимите четыре шайбы, четыре фиксатора форсунки, четыре форсунки и четыре седла. б) Снимите кольцевое уплотнение с форсунки. Снятие (J08C-TD, J08C-TP) Снимите форсунки. а) Отсоедините дренажные трубки. б) Ослабьте гайки топливных трубок высокого давления. в) Выверните болты крепления трубки высокого давления и снимите трубку. г) Выверните болты крепления фиксаторов форсунок. 1 болт фиксатора форсунки, 2 дренажная трубка, 3 корпус распределительного вала, 4 кольцевое уплотнение. Топливная система (J05C, J08C) Топливная система. Снятие и установка форсунок (J05C). 1 топливный фильтр, 2 топливная трубка высокого давления, 3 дренажная трубка, 4 форсунка, 5 трубка отвода топлива, 6 топливный бак, 7 топливоподающий насос, 8 кольцевое уплотнение, 9 ТНВД.

Пример текста из раздела "Подвеска":

б) (FG1J) Отверните болт фиксации пальца. б) (FD,FE,FF,SG) Отверните гайку и снимите стопорную пластину. в) Выбейте палец с помощью медной выколотки. г) Отсоедините правую часть рессоры. (Левая часть рессоры) а) Выверните пресс-масленку. б) (FG1J) Отверните болт фиксации пальца. в) (FD,FE,FF,SG) Освободите гайку пальца от стопорной шайбы и отверните гайку. г) Выбейте палец с помощью медной выколотки. д) Отсоедините левую часть рессоры. 8. Снимите палец задней рессоры. (Правая часть рессоры) а) (Модели с 1996 г.) выверните пресс-масленку и отверните болт фиксации пальца. выбейте палец с помощью медной выколотки или с помощью специального съемника. отсоедините правую часть рессоры. б) (Модели FE, FF и SG (с 1992 г.)) отверните болт и снимите шайбу. снимите износостойкие пластины. отсоедините рессору. снимите скользящую опору. (Левая часть рессоры) а) Выверните пресс-масленку и отверните болт фиксации пальца. б) Выбейте палец с помощью медной выколотки или с помощью специального съемника. в) Отсоедините левую часть рессоры. Детали задней рессорной подвески. 1 стремянка, 2 накладка, 3 скользящая опора (если установлена), 4 проставка, 5 дополнительная рессора, 6 палец рессоры, 7 пресс-масленка, 8 центральный болт, 9 основная рессора, 10 проставка (если установлена), 11 серьга, 12 проставка, 13 хомут, 14 заклепка, 15 втулка, 16 амортизатор (если установлен), 17 втулка опоры, 18 кронштейн амортизатора, 19 отбойник (если установлен), 20 износостойкая пластина. Примечание: Тип 1 модели с 1996 г. Тип 2 модели с 1992 г (FE, FF, SG).
