Купить книгу по ремонту и эксплуатации грузовиков Toyota Dyna, Toyoace, Hino Dutro с 1999. Профессионал

Книга Toyota Dyna, Toyoace, Hino Dutro с 1999 дизель. Профессионал. Руководство по ремонту и эксплуатации грузового автомобиля. Легион-Aвтодата

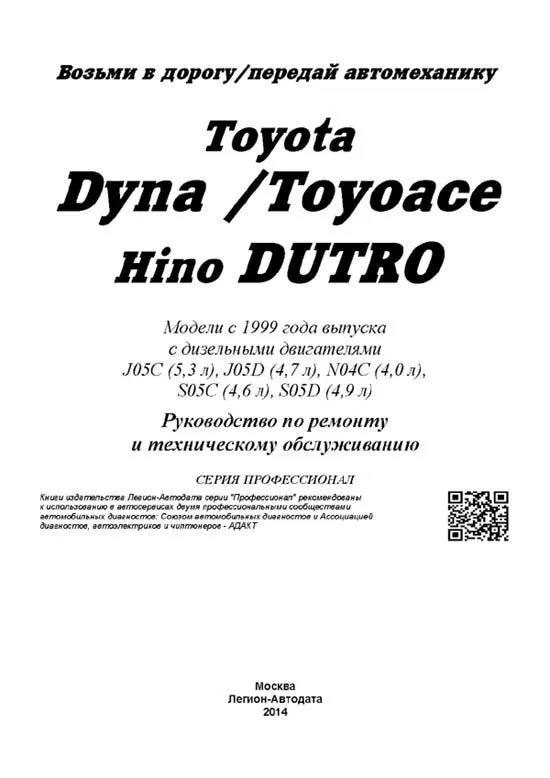

Увеличить обложку

Артикул: 3255 - назовите при заказе по телефону
Издательство: Легион-Aвтодата
ISBN: 5-88850-418-5
Число страниц: 412
Формат: А4
Переплет: Мягкий
Год выпуска: с 1999
V диз дв: 4.0; 4.6; 4.7; 4.9; 5.3

Цена в интернет-магазине: 1 780 руб.

Количество:

В корзину

Книга Тойота Дюна, Тойоайс и Хино Дутро с 1999 с дизельными двигателями J05C 5,3 л, J05D 4,7 л, N04C 4,0 л, S05C 4,6 л, S05D 4,9 л. Серия Профессионал. Руководство по ремонту и техническому обслуживанию автомобиля.

Руководство по ремонту Toyota Dyna / Toyoace и Hino Dutro c 1999 года выпуска, оборудованных дизельными двигателями J05C (5,3 л), J05D (4,7 л), N04C (4,0 л), S05C (4,6 л), S05D (4,9 л).

Издание содержит сведения по техническому обслуживанию автомобилей, диагностике, ремонту и регулировке элементов двигателя (в т.ч. системы управления двигателем, топливной системы Common Rail, систем смазки и охлаждения, снижения токсичности, турбонаддува, запуска и зарядки), МКПП, коробки отбора мощности (PTO), элементов тормозной системы (включая антиблокировочную систему тормозов (ABS), систему экстренного торможения (BA), систему облегчения трогания на подъеме), рулевого управления, подвески, заднего редуктора, кузовных элементов, систем кондиционирования и вентиляции, системы пассивной безопасности (SRS).

Приведены инструкции по диагностике 6 электронных систем: управления двигателем, снижения токсичности, ABS, BA, системы облегчения трогания на подъеме, SRS.

Подробно описаны 189 кода неисправностей P0, P1, Р2, С1, В0, В1, U1, Flash; условия их возникновения и возможные причины.

Приведены разъемы и процедуры проверки сигналов на выводах блоков управления различными системами - PinData.

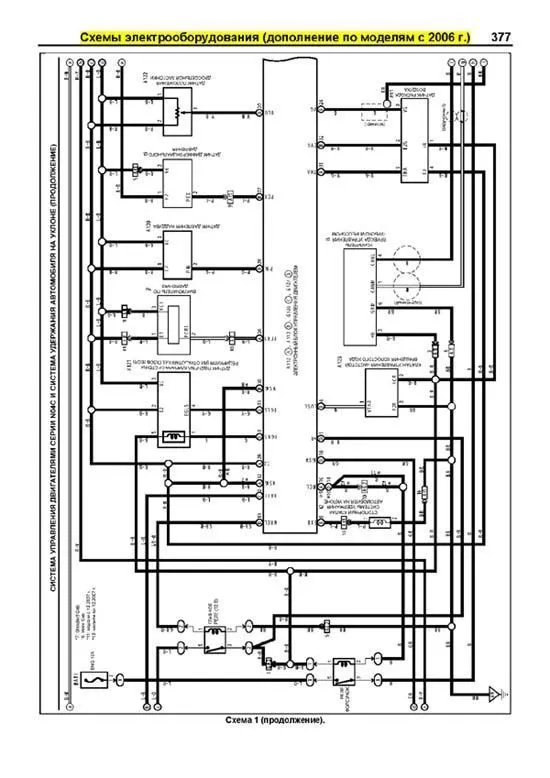

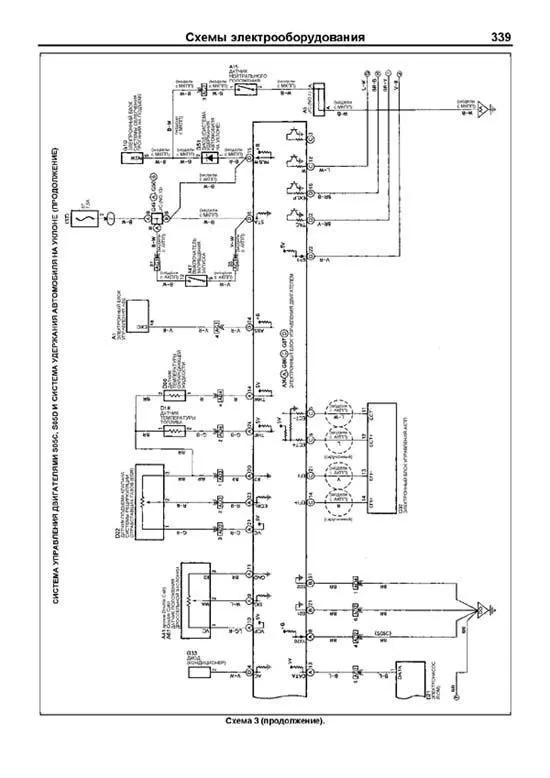

Представлены 49 подробных электросхем (12 систем) для различных вариантов комплектации (в т.ч. для моделей с 2006 года выпуска), описание большинства элементов электрооборудования.

Информация для профессиональной диагностики и ремонта электрооборудования различных систем автомобиля представлена в диагностической онлайн-системе MotorData. Используя быстрые переходы по интерактивным ссылкам, Вы сможете решить проблему быстрее и сэкономить время. Подробности на MotorData.ru

Приведены возможные неисправности и методы их устранения, сопрягаемые размеры основных деталей и пределы их допустимого износа; рекомендуемые смазочные материалы, рабочие жидкости необходимые для технического обслуживания.

Книга будет полезна как автовладельцам, начинающим и продвинутым, так и профессионалам авторемонта и диагностики. Автовладелец найдет для себя полезными: инструкцию по техническому обслуживанию (с периодичностью и необходимыми материалами), инструкции по самостоятельному ремонту. С распространением и доступностью средств диагностики автомобилей продвинутый автолюбитель сможет провести несложные операции по диагностике собственного автомобиля. В этом вам поможет бесплатная версия программы MotorData. рофессионалам будут полезны: операции по сложному ремонту, допустимые размеры деталей, данные по диагностике и подробные схемы электрооборудования.

Помимо существенной помощи в самостоятельном ремонте, книги серии "Профессионал" могут выручить вас в дороге, если вам придется пользоваться услугами автосервиса, незнакомого или малознакомого с особенностями модели вашего автомобиля. Отдавая автомобиль на СТО, оставьте нашу книгу в автомобиле, и в случае каких-либо затруднений автомеханик сможет воспользоваться ею, что значительно ускорит ремонт вашего автомобиля. Качественное изложение материала позволяет сократить время обслуживания автомобиля и сделать его более эффективным.

Книга предназначена для автовладельцев, персонала СТО и ремонтных мастерских.

Книги издательства Легион-Автодата серии "Профессионал" рекомендованы к использованию в автосервисах двумя профессиональными сообществами автомобильных диагностов: Союзом автомобильных диагностов и Ассоциацией диагностов, автоэлектриков и чиптюнеров – АДАКТ.

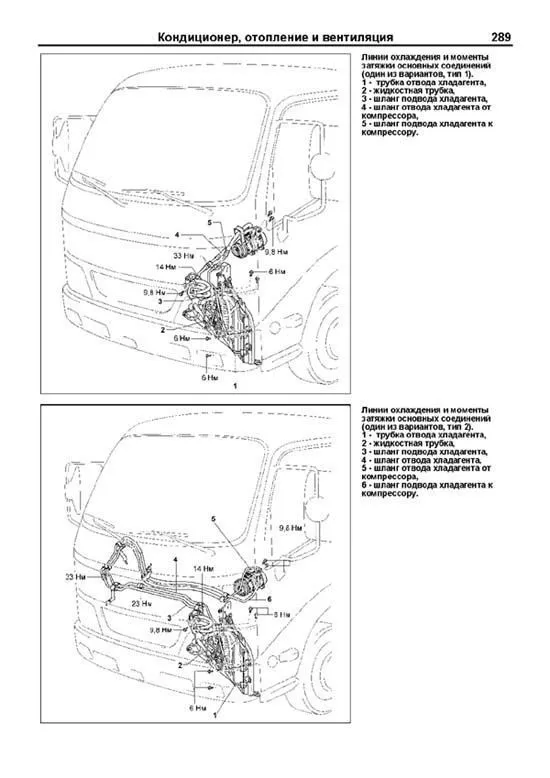

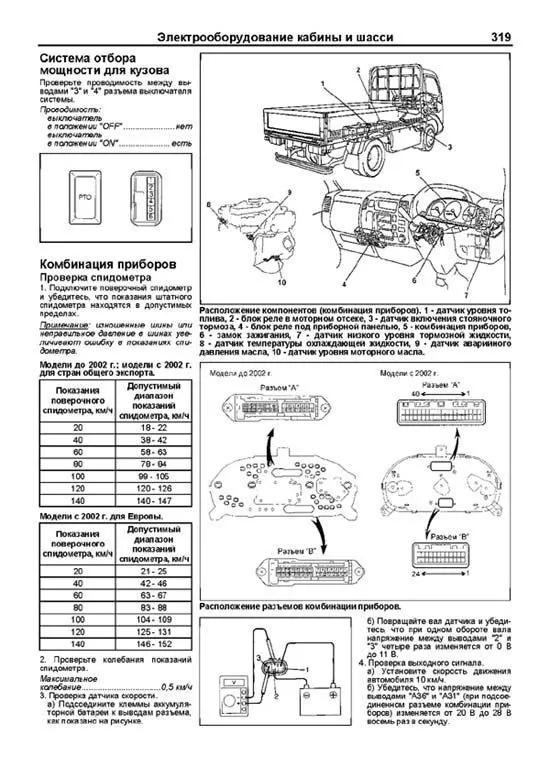

Скачать бесплатно PDF страницы книги по ремонту и обслуживанию Toyota Dyna, Toyoace, Hino Dutro с 1999 дизель

Купить книгу по ремонту и эксплуатации грузовиков Toyota Dyna, Toyoace, Hino Dutro с 1999 с дизельными двигателями J05C 5,3 л, J05D 4,7 л, N04C 4,0 л, S05C 4,6 л, S05D 4,9 л Вы можете в нашем интернет-магазине с доставкой Почтой России или курьером по Москве.

Посмотреть содержание

Сокращения и условные обозначения	3
Сокращения	3
Условные обозначения	3
Идентификация	3
Номер двигателя	3
Идентификационная табличка и номер кузова	3
Технические характеристики двигателей, устанавливавшихся на автомобили Hino и Toyota	3
Общие инструкции по ремонту	4
Точки установки гаражного домкрата и лап подъемника	4
Техническое обслуживание и общие процедуры проверки и регулировки	5
Интервалы обслуживания	5
Таблица. Периодичность технического обслуживания.	5
Правила выполнения работ в моторном отсеке	6
Моторное масло и фильтр	7
Охлаждающая жидкость	8
Топливный фильтр	9
Проверка воздушного фильтра	9
Проверка состояния аккумуляторной батареи	9
Проверка давления конца такта сжатия	10
Проверка зазоров в приводе клапанов	11
Проверка смазки коромысел	11
Проверка и регулировка ремней привода навесных агрегатов	11
Угол опережения впрыска топлива	11
Проверка минимально устойчивой и максимальной частот вращения холостого хода	12
Процедура прожига (очистки) уловителя сажи DPR (N04C)	12
Проверка и замена масла в МКПП	12
Проверка и замена масла в редукторе заднего моста	13
Прокачка гидропривода тормозной системы	13
Прокачка гидропривода сцепления	14
Проверка уровня рабочей жидкости усилителя рулевого управления	14
Прокачка системы усилителя рулевого управления	14
Двигатель - механическая часть	15
Регулировка зазоров в приводе клапанов	15
Привод механизма газораспределения (J05C, S05#)	16
Привод механизма газораспределения (N04C)	18
Головка блока цилиндров	23
Двигатель в сборе	27
Блок цилиндров	34
Двигатель - общие процедуры ремонта	36
Головка блока цилиндров	36
Блок цилиндров	42
Система охлаждения	51
Общая информация	51
Проверка охлаждающей жидкости	51
Замена охлаждающей жидкости	51
Проверки на автомобиле	51
Вентилятор	51
Насос охлаждающей жидкости	52
Термостат	52
Система смазки	54
Общая информация	54
Масло и масляный фильтр	54
Проверка давления масла	54
Масляный насос (кроме N04C)	54
Масляный насос (N04C)	55
Маслоохладитель (кроме N04C)	56
Маслоохладитель (N04C)	57
Масляные форсунки (кроме N04C)	58
Топливная система	59
Топливный фильтр	59
Форсунки	61
ТНВД	66
Система "Common Rail" (N04C)	71
Электронная система управления (S05C, S05D, N04C)	73
Меры предосторожности при работе с электронной системой управления	73
Система электронного управления	73
Общее описание	73
Электронное управление рециркуляцией отработавших газов (S05C, S05D)	73
Система самодиагностики	73
Считывание кодов неисправностей	74
Стирание кодов неисправностей	74
Идентификационный номер форсунки (N04C)	74
Диагностические коды неисправностей системы управления двигателем	75
Выводы электронного блока управления двигателем	82
Проверка с помощью осциллографа	85
Проверка с помощью осциллографа (N04C)	86
Проверка элементов системы электронного управления (S05C, S05D)	86
Датчик температуры охлаждающей жидкости	86

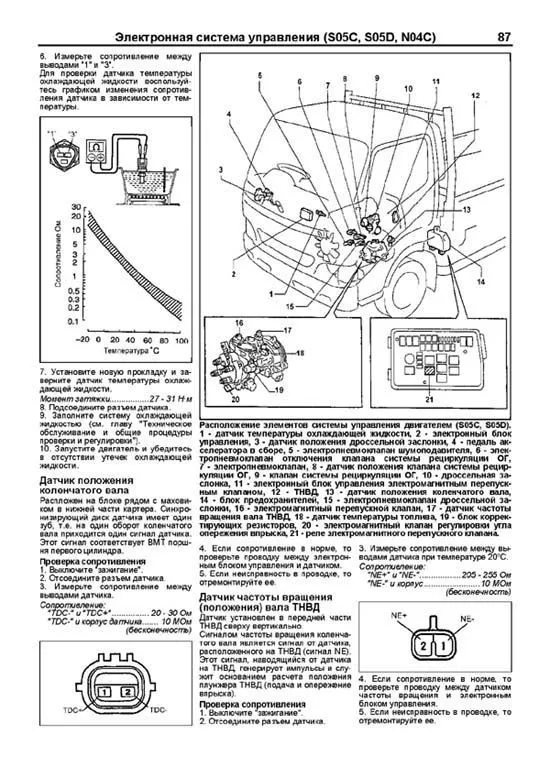

Датчик положения коленчатого вала	87
Датчик частоты вращения (положения) вала ТНВД	87
Электромагнитный клапан регулировки угла опережения впрыска	88
Главное реле системы впрыска (ECD) и реле перепускного клапана	88
Датчик температуры топлива	88
Датчик положения педали акселератора	88
Проверка электропневмо- клапана шумоподавителя	88
Проверка электропневмо- клапана привода дроссельной заслонки	88
Проверка элементов системы электронного управления (N04C с "Common Rail")	88
Предварительные операции	88
Корпус дроссельной заслонки	91
Датчик температуры воздуха на впуске	91
Датчик массового расхода воздуха	91
Датчик положения коленчатого вала	91
Датчик температуры охлаждающей жидкости	92
Главное реле, реле A/F и EDU	92
Реле ENG-2	92
Система рециркуляции	93
Общая информация	93
Проверка элементов системы рециркуляции ОГ (S05C, S05D)	93
Проверка клапана системы рециркуляции ОГ (N04C)	93
Система DPR (N04C)	94
Описание	94
Процедура прожига (очистки) уловителя сажи DPR	95
Продувка уловителя сажи воздухом	95
Датчик температуры отработавших газов	96
Система снижения токсичности (J05C)	97
Описание системы снижения токсичности	97
Самодиагностика системы управления двигателем	97
Считывание кодов неисправностей	97
Диагностические коды неисправностей системы снижения токсичности	97
Поиск неисправностей вольт/омметром	98
Напряжения на выводах электронного блока системы снижения токсичности	98
Проверка элементов системы снижения токсичности	99
Проверка системы рециркуляции ОГ на автомобиле	99
Электропневмоклапан системы рециркуляции ОГ	99
Электропневмоклапан отсечки клапана системы рециркуляции ОГ	99
Датчик температуры охлаждающей жидкости	99
Проверка электропневмоклапана шумоподавителя	99
Датчик положения коленчатого вала	100
Датчик положения дроссельной заслонки	100
Система рециркуляции отработавших газов	100
Общая информация	100
Проверка элементов системы рециркуляции ОГ	101
Система турбонаддува	103
Предупреждения	103
Проверки на автомобиле	103
Турбокомпрессор	103
Система запуска	106
Общая информация	106
Стартер	106
Система зарядки	110
Общая информация	110
Меры предосторожности	110
Проверки на автомобиле	110
Генератор	110
Сцепление	115
Прокачка гидропривода сцепления	115
Проверка и регулировка педали сцепления	115
Проверка усилителя	115
Педаль сцепления	116
Главный цилиндр сцепления	117
Вакуумный усилитель привода сцепления	118
Рабочий цилиндр сцепления	119
Сцепление в сборе	119
Механическая коробка передач (M155, M153)	122
Снятие и установка	122
Разборка и сборка	122
Проверка первичного вала	125
Разборка вторичного вала	126
Проверка деталей вторичного вала	127
Сборка вторичного вала	128
Проверка промежуточного вала	129
Разборка и сборка механизма выбора и переключения передач	130
Корпус переднего подшипника	131
Корпус заднего подшипника	131
Механическая коробка передач (H260, H350 и H351)	132
Снятие и установка	132
Разборка	132
Проверка	138
Сборка	139
Первичный вал	139
Вторичный вал	140
Промежуточный вал	144
Корпус коробки передач	145
Замена сальника держателя переднего подшипника	146
Держатель заднего подшипника	146
Механизм выбора и переключения передач	148

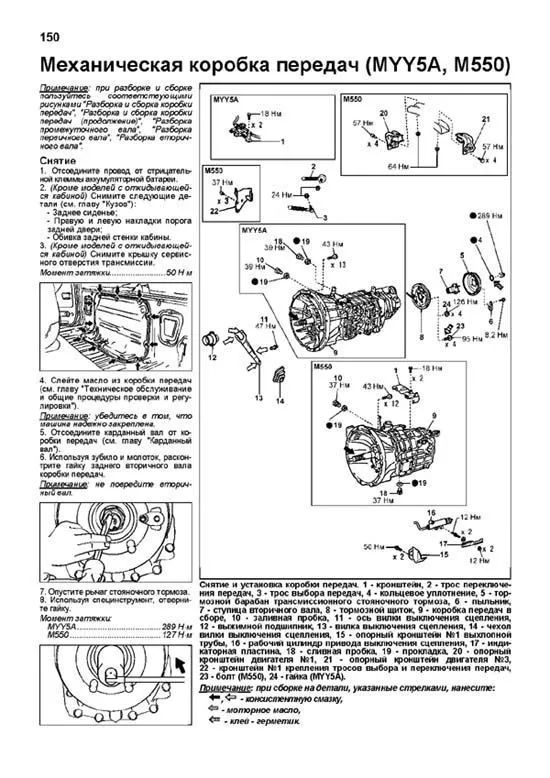

Механическая коробка передач (MYY5А, М550)	150
Снятие	150
Установка	155
Проверка	156
Коробка отбора мощности	162
Снятие и установка	162
Проверка	162
Карданный вал	163
Снятие	163
Установка	165
Редуктор заднего моста	166
Меры предосторожности при эксплуатации и проведении ремонтных работ	166
Замена масла в редукторе заднего моста.	166
Снятие	166
Замена сальника ведущей шестерни (В265, В305)	166
Проверка	168
Установка	169
Подвеска	170
Проверки и регулировки углов установки передних колес	170
Зависимая передняя подвеска	173
Рессоры передней подвески	173
Передний амортизатор	178
Ступица переднего колеса (модели с дисковыми тормозами и модели с барабанными тормозами (пять шпилек крепления колеса))	178
Ступица переднего колеса (модели с барабанными тормозами (шесть шпилек крепления колеса))	181
Проверка и регулировка ступицы	182
Замена шпильки ступицы	183
Поворотный кулак	183
Независимая передняя подвеска	185
Амортизатор передней подвески	185
Торсионный вал передней подвески	186
Верхний рычаг передней подвески	187
Ступица переднего колеса	189
Нижний рычаг передней подвески	189
Стабилизатор поперечной устойчивости	191
Поворотный кулак	192
Задняя подвеска	193
Рессоры	193
Ступица заднего колеса	197
Полуось	201
Рулевое управление	202
Меры предосторожности	202
Ремень привода насоса усилителя рулевого управления	202
Проверка люфта рулевого колеса	202
Прокачка системы усилителя рулевого управления	202
Проверка уровня рабочей жидкости	202
Проверка давления рабочей жидкости	202
Проверка усилия на рулевом колесе	203
Рулевая колонка	203
Насос усилителя рулевого управления	209
Рулевой механизм	215
Рулевые тяги	219
Тормозная система	221
Прокачка гидравлического привода тормозной системы	221
Педаль тормоза	221
Главный тормозной цилиндр	222
Вакуумный усилитель тормозов	224
Вакуумный насос	225
Передние дисковые тормозные механизмы	227
Передние барабанные тормозные механизмы	228
Задние тормозные механизмы	232
Стояночный тормоз	236
Механизм стояночного тормоза	237
Горный тормоз	239
Клапан перераспределения тормозных сил в зависимости от нагрузки	242

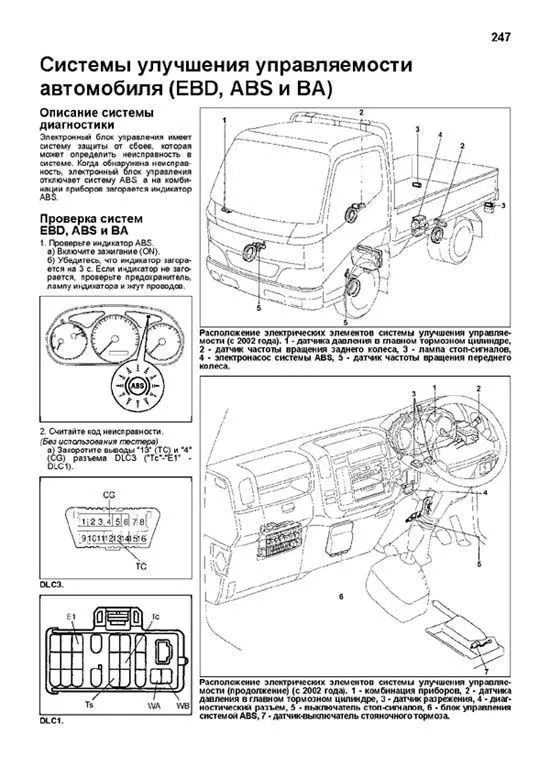

Системы улучшения управляемости автомобиля (EBD, ABS и ВА)	247
Описание системы диагностики	247
Проверка систем EBD, ABS и ВА	247
Диагностика датчиков в тестовом режиме	250
Проверка датчиков частоты вращения колес	252
Датчики частоты вращения передних колес	252
Датчики частоты вращения задних колес	252
Проверка датчика разрежения	252
Проверка датчика давления в главном тормозном цилиндре	252
Система облегчения трогания на подъеме	257
Проверка работы системы	257
Инициализация	257
Калибровка "нулевой" точки	259
Калибровка датчика хода сцепления	259
Диагностика	260
Проверка электронного блока системы облегчения трогания на подъеме	260
Проверка выключателя запрещения запуска (АКПП)	262
Проверка датчика нейтрального положения (МКПП)	262
Проверка выключателя фонарей заднего хода	262
Проверка главного выключателя системы облегчения трогания на подъеме	263
Проверка стопорного клапана системы облегчения трогания на подъеме	263
Проверка переключателя режима работы системы облегчения трогания на подъеме	263
Проверка датчика хода сцепления	263
Проверка датчика скорости	263
Выключатель стоп-сигналов	263
Кузов	264
Пистоны	264
Передний бампер	264
Задний бампер	264
Решетка радиатора	264
Передняя боковая панель	264
Наружное зеркало заднего вида	265
Декоративная накладка арки переднего колеса	265
Боковая подножка	265
Подножка	265
Передняя дверь	266
Задняя дверь (модели с двойной кабиной)	269
Стеклоочиститель и омыватель лобового стекла	270
Лобовое стекло	271
Заднее стекло кабины	272
Механизм откидывания кабины	274
Подушки крепления кабины	276
Замок механизма подъема кабины	277
Упор кабины	278
Отделка крыши кабины	278
Панель приборов	281
Топливный бак и топливопроводы	284
Кондиционер, отопление и вентиляция	286
Меры безопасности при работе с хладагентом	286
Вакуумирование, зарядка и проверка системы	286
Установка блока манометров	286
Вакуумирование системы	286
Зарядка системы	286
Снятие блока манометров	287
Проверка системы с помощью блока манометров	287
Проверка количества хладагента	288
Линии охлаждения	288
Проверка на автомобиле	290
Проверка компонентов	290
Блок управления кондиционером	293
Блок испарителя	294
Компрессор кондиционера	295
Конденсатор кондиционера	297
Блок вентилятора переднего отопителя	297
Радиатор отопителя	299
Усилитель кондиционера	301
Воздушный фильтр №2 отопителя	301
Воздушный фильтр отопителя	301
Система безопасности (SRS)	302
Меры предосторожности при эксплуатации и проведении ремонтных работ	302
Подушка безопасности водителя и спиральный провод	303
Подушка безопасности переднего пассажира (модификации)	305
Блок управления системы SRS	305
Датчик системы SRS	307
Жгут проводов	307
Диагностика системы	307
Электрооборудование кузова	310
Общая информация	310
Меры предосторожности	310
Включение тепловых предохранителей	310
Замена предохранителей	310
Идентификация разъемов	310
Реле и предохранители	311
Блок реле в моторном отсеке	316
Блок реле под приборной панелью	316
Центральный замок	317
Система отбора мощности для кузова	319
Комбинация приборов	319
Фары и освещение	323
Стеклоочистители и стеклоомыватели	329
Электропривод стеклоподъемников (модели с 2002 г.)	330
Звуковой сигнал	332
Аудиосистема (модели с 2002 г.)	332
Схемы электрооборудования	334
Обозначения, применяемые на схемах электрооборудования	334
Коды цветов проводов	334
Расположение точек заземления	334
Схемы электрооборудования
Схема 1	335
- Распределение электропитания.
Схема 2	336
- Система зарядки.
Схема 3	337
- Система управления двигателями S05C, S05D и система удержания автомобиля на уклоне.
Схема 4	341
- Система управления двигателем J05C и система удержания автомобиля на уклоне. - Система запуска.
Схема 5	344
- Антиблокировочная система тормозов (ABS).
Схема 6	346
- Система предупреждения о неисправности в тормозной системе.
Схема 7	347
- Система облегчения трогания на подъеме.
Схема 8	349
- Система SRS.
Схема 9	350
- Блокировка переключения.
Схема 10	351
- Центральный замок.
Схема 11	352
- Система предупреждения о неисправности в системе поднятия кабины. - Система предупреждения об оставленном в замке зажигания ключе. - Система предупреждения о непристегнутых ремнях безопасности.
Схема 12	353
- Очистители и омыватели лобового стекла. - Звуковой сигнал.
Схема 13	354
- Комбинация приборов.
Схема 14	355
- Аудиосистема. - Фары.
Схема 15	356
- Стоп-сигналы.
Схема 16	357
- Габариты.
Схема 17	358
- Фонари заднего хода.
Схема 18	359
- Указатели поворота и аварийная сигнализация.
Схема 19	360
- Подсветка.
Схема 20	361
- Лампы освещения салона.
Схема 21	362
- Кондиционер и электропривод вентиляторов.
Схема 22	365
- Разъемы для подключения дополнительного оборудования. - Прикуриватель.
Разъемы	366
Дополнение по моделям с 2006 г.
Схема 1	376
- Система управления двигателями серии N04C и система удержания автомобиля на уклоне.
Схема 2	386
- Система электронного управления АКПП, система отбора мощности (модели с АКПП) и индикаторы АКПП.
Схема 3	391
- Система отбора мощности (модели с пневмоприводом).
- Система отбора мощности (модели с механическим приводом).
Схема 4	393
- Система отбора мощности (модели с электроприводом).
Схема 5	395
- Комбинация приборов.
Схема 6	397
- Кондиционер и электропривод вентиляторов.
Схема 7	399
- Антиблокировочная система тормозов (ABS) и система облегчения трогания на подъеме.
- Система подключения полного привода (4WD).
Схема 8	404
- Система безопасности (SRS).
Схема 9	406
- Система иммобилайзера.

ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ. ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ

Пример текста из раздела " Техническое обслуживание и общие процедуры проверок и регулировок ":

Проверка и регулировка (J05C) 1. Проверьте угол опережения впры- ска топлива. а) Поверните коленчатый вал до со- вмещения метки угла опережения впрыска на маховике с указателем на корпусе маховика. Метка угла опережения впрыска: J05C (Dyna XZU411) ..........7 ? до ВМТ б) Убедитесь, что метка на автомате опережения впрыска совпадает с указателем на ТНВД. Если нет, отрегулируйте угол опе- режения впрыска. 2. Отрегулируйте угол опережения впрыска. а) Убедитесь, что метка маховика совмещена с указателем. б) Ослабьте два регулировочных болта на муфте ТНВД. Примечание: не снимайте болты. в) Поверните автоматический регу- лятор влево (против часовой стрел- ки) и совместите метку автомата уг- ла опережения впрыска с указате- лем на ТНВД. J05C. 1 - указатель на корпусе ТНВД, 2 - установочная метка, 3 - автомат угла опережения впры- ска, 4 - муфта, 5 - стяжной болт, 6 - регулировочный болт. г) Затяните болты крепления муфты. Момент затяжки........................64 Н·м Проверка минимально устойчивой и максимальной частоты вращения холостого хода 1. Обеспечьте следующие условия: - двигатель прогрет до нормальной рабочей температуры; - воздушный фильтр и патрубки сис- темы впуска воздуха установлены; - дополнительное оборудование вы- ключено; - вакуумные линии подключены; - электрические разъемы подсоеди- нены; - зазоры в приводе клапанов отрегу- лированы; - угол опережения впрыска отрегу- лирован. 2. (Без помощи сканера) Подсоедини- те тахометр. Подсоедините пробник тахометра к выводу "ТАС" электронного блока управления двигателем (электронного блока снижения токсичности - J05C). Расположение разъемов дано в гла- вах "Электронная система управления (S05C, S05D, N04C)" и "Система сни- жения токсичности (J05C)". 3. (С помощью сканера) Подсоедините сканер к диагностическому разъему. 4. Проверьте минимально устойчивую частоту вращения холостого хода. а) Запустите двигатель. б) Проверьте частоту вращения хо- лостого хода. Минимально устойчивая частота вращения холостого хода: J05C S05C, S05D...............650 об/мин N04C.........................550 - 650 об/мин Если частота вращения не соответст- вует номинальной, проверьте диагно- стические коды (см. главу "Система снижения токсичности" или главу "Электронная система управления дви- гателями S05C, S05D, N04C"). 4. Проверьте максимальную частоту вращения холостого хода. а) Запустите двигатель. б) До упора нажмите на педаль ак- селератора. в) Проверьте частоту вращения. Максимальная частота вращения холостого хода: J05C .....................3500 - 3600 об/мин S05C, S05D, N04C.....................3600 - 3700 об/мин Если частота вращения не соответст- вует номинальной, проверьте и заме- ните ТНВД. Процедура прожига (очистки) уловителя сажи DPR (N04C) Примечание: - Процедуру прожига необходимо выполнить как только загорится индикатор "DPR". Если этого не сделать, через определенный про- бег электронный блок управления двигателем перейдет в режим принудительного ограничения мощности. - Существует два способа прожига уловителя сажи: на станции тех- нического обслуживания с помощью фирменного сканера или самим во- дителем с помощью кнопки прожига. - Игнорирование данной процедуры и дальнейшая эксплуатация авто- мобиля приведет к дорогостоящей поломке уловителя сажи. - Удаление (снятие с машины, «пробивание ломом») уловителя сажи не вернет мощность! Процедура прожига с помощью сканера 1. Установите автомобиль в безопас- ном месте. Примечание: при прожиге уловитель сильно нагревается, убедитесь в отсутствии легковоспламеняющих- ся предметов поблизости от него. 2. Установите трансмиссию в ней- тральное положение и зафиксируйте автомобиль стояночным тормозом. 3. Выполните процедуру прожига (очистки) уловителя сажи. а) Прогрейте двигатель до темпера- туры охлаждающей жидкости выше 75?С. б) Выберите в меню [Active test] ска- нера процедуру прожига уловителя сажи. Если индикатор DPR мигает и выключатель DPR включен, то опе- рация очистки может быть осущест- влена. в) При работе на холостом ходу убе- дитесь, что горный тормоз работает. Примечание: - Если при прожиге температура на выходе превысит 800 ?С, проце- дура очистки будет немедленно прервана. - Если после прожига был диагно- стирован код неисправности P2002/94, то, вероятно, произошло повреждение катализатора. - Если горный тормоз продолжает включаться и выключаться во время прожига или горный тормоз не закрывается, проверьте систе- му выпуска. Убедитесь, что от- сутствует излишняя нагрузка на двигатель (т.е. не работают та- кие агрегаты как компрессор кон- диционера, выключены потреби- тели электроэнергии). - Для завершения операции прожи- га требуется приблизительно 15- 25 минут. - При низкой температуре окру- жающей среды может потребо- ваться повторное включение про- цедуры прожига. 4. После того как обороты двигателя упали, горный тормоз был выключен (индикатор на приборной панели вы- ключен), убедитесь, что процедура прожига завершена. 5. После прожига дайте поработать двигателю на холостом ходу более 5 минут. 6. Измерьте уровень моторного масла. Примечание: если уровень моторного масла повысился, замените его. 7. Удалите коды неисправности с по- мощью сканера. Процедура прожига без сканера Примечание: после выполнения уп- рощенной процедуры прожига воз- никшие коды неисправности сохра- няются. 1. Остановите автомобиль в безопас- ном месте. Примечание: при прожиге уловитель сильно нагревается, убедитесь в отсутствии легковоспламеняющих- ся предметов поблизости от него. 2. Установите трансмиссию в ней- тральное положение и зафиксируйте автомобиль стояночным тормозом.

Пример текста из раздела " Подвеска - Передняя подвеска ":

и) Установите шкворень в отверстие риской для установки крепежного штифта в сторону отверстия штиф- та в балке переднего моста. к) При помощи пластикового молот- ка забейте шкворень до совмеще- ния отверстия фиксирующего штиф- та с риской для штифта на шкворне. л) При помощи молотка установите фиксирующий штифт и затяните гайку штифта установленным мо- ментом затяжки. Момент затяжки: модели с пятью шпильками ...............................37 Н ?м модели с шестью шпильками ...............................43 Н ?м м) Убедитесь в легкости вращения поворотного кулака. н) Установите верхнюю и нижнюю заглушки шкворня. Момент затяжки: Верхняя заглушка шкворня.......69 Н ?м Нижняя заглушка шкворня: модели с пятью шпильками ........................... 69 Н ?м модели с шестью шпильками ........................... 22 Н ?м 5. (Шесть шпилек крепления колеса) Установите верхнюю и нижнюю крыш- ки заглушки шкворня. Момент затяжки ....................... 22 Н ?м 6. Установите рычаг поворотного ку- лака. а) Установите рычаг и затяните гай- ку крепления рычага. Момент затяжки: модели с пятью шпильками............................. 390 Н ?м модели с шестью шпильками............................. 685 Н ?м б) Подсоедините к рычагу нако- нечник поперечной рулевой тяги, затяните гайку и установите шплинт гайки. Момент затяжки: модели с пятью шпильками ............................. 150 Н ?м модели с шестью шпильками ............................. 195 Н ?м в) Подсоедините к рычагу продоль- ную рулевую тягу, затяните гайку и установите шплинт. Момент затяжки: модели с пятью шпильками ............................. 150 Н ?м модели с шестью шпильками ............................. 195 Н ?м 7. (Модели с дисковыми тормозами) Установите грязезащитный щиток. а) Установите грязезащитный щиток и закрепите его при помощи четы- рех болтов. б) При помощи болта закрепите кронштейн тормозного шланга. в) При помощи болта с гайкой за- крепите тормозной шланг. 2. (Шесть шпилек крепления колеса) Установите тормозной диск, четыре болта крепления и затяните четыре гайки. 8. Установите ступицу переднего ко- леса (см. раздел "Ступица переднего колеса"). 9.Проверьте углы установки передних колес. Амортизатор передней подвески Амортизатор передней подвески (независимая передняя подвеска). 1 - шайба, 2 - резиновая втулка, 3 - шайба, 4 - резиновая втулка, 5 - шайба, 6 - амортизатор, 7 - втул- ка крепления амортизатора, 8 - кронштейн крепления амортиза- тора, 9 - шайба, 10 - резиновая втулка, 11 - стабилизатор попереч- ной устойчивости, 12 - резиновая втулка, 13 - шайба, 14 - стойка стаби- лизатора поперечной устойчивости. Снятие 1. Снимите переднее колесо. 2. Снимите стойку стабилизатора по- перечной устойчивости. а) Удерживая стойку, отверните верхнюю гайку крепления. б) Снимите шайбу и резиновую втулку. в) Отверните гайку и снимите стойку стабилизатора. д) Снимите со стабилизатора рези- новую втулку и шайбу. 3. Снимите амортизатор передний подвески. а) Удерживая шток амортизатора, от- верните верхнюю гайку крепления. б) Снимите три шайбы и две рези- новые втулки верхнего крепления амортизатора, снимите амортизатор передней подвески. 4. Выпрессуйте из амортизатора ниж- нюю втулку крепления. 5. Проверьте работу амортизатора передней подвески. а) Сожмите и растяните амортиза- тор не менее четырех раз. б) Проверьте работу амортизатора Примечание: при сжатии амортиза- тора с постоянной скоростью сила сопротивления амортизатора должна оставаться постоянной на протяже- нии всего хода штока амортизатора, при этом не должно ощущаться не- обычной реакции на сжатие или появ- ление посторонних шумов. Независимая передняя подвеска

Пример текста из раздела " Тормозная система ":

Передние дисковые тормозные механизмы Снятие 1. Снимите переднее колесо. 2. Слейте тормозную жидкость. 3. Снимите суппорт с цилиндрами. а) Снимите соединительный полый болт с шайбами-прокладками. Примечание: подставьте подходя- щую емкость для сбора сливающейся тормозной жидкости. б) Снимите четыре болта и суппорт. 4. Снимите передние тормозные ко- лодки. а) Снимите две антискрипных пру- жины. б) Снимите две тормозные колодки. в) Снимите две антискрипных про- кладки и два держателя колодок. Примечание: антискрипные пружины и держатели колодок могут быть использованы повторно и если они приведены в нормальное рабочее состояние. Детали не должны иметь следов износа или поврежде- ния и должны быть тщательно очищены от коррозии, грязи и дру- гих посторонних материалов. 5. Снимите удерживающие пластины. 6. Снимите направляющие втулки суп- порта. 7. Снимите четыре пыльника направ- ляющих втулок с суппорта. Разборка 1. Снимите пыльники цилиндра. а) При помощи шлицевой отвертки снимите два фиксирующих кольца пыльников цилиндров. б) Снимите два пыльника с суппорта. Примечание: во время установки на- дежно вставьте пыльники в проточ- ки на корпусе подвижной скобы. 2. Снимите поршень тормозного ци- линдра. а) Для предохранения поршня от повреждений положите на поршень толстую ткань. б) Подставьте вместе с тканью дере- вянный брусок, так чтобы поршень не мог вылететь с одной стороны. Под- водя сжатый воздух, поочередно вы- толкните поршни из цилиндров. Примечание: не подставляйте паль- цы под поршень. 3. Снимите уплотнительную манжету поршня. а) При помощи шлицевой отвертки извлеките две уплотняющие ман- жеты. Примечание: будьте осторожны, не повредите проточки для уплотняю- щих манжет. 4. Снимите защитный колпачок штуцера для прокачки и снимите штуцер. 5. Проверьте отверстие цилиндра и поршень на отсутствие коррозии и за- диров на поверхности. Проверка 1. Измерьте остаточную толщину на- кладок тормозных колодок. Минимальная толщина накладок......................................... 3 мм Если толщина накладок меньше ми- нимальной или накладки имеют не- равномерный износ, замените ко- лодки. 2. Проверьте толщину тормозного диска. Номинальная толщина............ 35,0 мм Минимальная толщина ........... 33,0 мм Если толщина диска равна минималь- ной или меньше ее, замените диск. Замените или проточите диск, если на поверхности диска имеются царапины или следы неравномерного износа. Снятие и установка передних дисковых тормозных механизмов. 1 - дер- жатель колодки, 2 - антискриповая прокладка, 3 - внутренняя колодка, 4 - удерживающая пластина, 5 - внешняя колодка, 6 - антискрипная пру- жина, 7 - пыльник (№ 1) направляющей втулки, 8 - направляющая втулка суппорта, 9 - скоба суппорта, 10 - штуцер для прокачки, 11 - суппорт, 12 - уплотняющая манжета поршня, 13 - поршень тормозного цилиндра, 14 - пыльник тормозного цилиндра, 15 - установочное кольцо пыльника. Примечание: при сборке на детали, указанные стрелками, нанесите: - консистентную смазку не повреждающую резину, - высокотемпературную смазку для дисковых тормозных механиз- мов.

Пример текста из раздела " Кузов ":

б) При помощи съемника молдингов отсоедините три фиксатора и сни- мите правый держатель отделки крыши кабины. Примечание: левый держатель от- делки крыши кабины снимается та- ким же способом, как и правый дер- жатель отделки крыши кабины. в) При помощи съемника молдингов отсоедините пять фиксаторов и снимите переднюю часть отделки крыши кабины. г) Снимите декоративную накладку задней части отделки крыши кабины. д) При помощи съемника молдингов отсоедините пять фиксаторов и снимите заднюю часть отделки крыши кабины. е) При помощи съемника молдингов отсоедините четыре фиксатора и снимите центральную часть отделки крыши кабины. 21. Снимите полки для багажа. а) Открутите два винта. б) Отсоедините три зажима и сни- мите полку. Отделка крыши кабины (модели с 2002 г.). 1 - отделка крыши кабины, 2 - крючок для одежды, 3 - правый солнцезащитный козырек, 4 - держатель солнцеза- щитного козырька, 5 - внутреннее зеркало заднего вида, 6 - левый солнцезащитный козырек, 7 - декора- тивная накладка левой стойки лобового стекла, 8 правая дополнительная ручка №2, 9 - декоративная накладка правой стойки лобового стекла, 10 - левая дополнительная ручка №2, 11 - верхняя дополнитель- ная ручка, 12 - уплотнение проёма правой двери, 13 - накладка порога правой двери, 14 - правая нижняя декоративная накладка, 15 - уплотнение проёма левой двери, 16 - накладка порога левой двери, 17 - левая нижняя декоративная накладка. Отделка крыши кабины (модели 2000-2002 гг., модели с двойной кабиной). 1 - отделка крыши кабины, 2 - верх- няя декоративная накладка, 3 - крышка верхнего креп- ления ремня безопасности, 4 - ремень безопасности, 5 - нижняя декоративная накладка, 6 - декоративная на- кладка стойки лобового стекла, 7 - дополнительная ручка, 8 - накладка порога передней двери, 9 - уплотне- ние проема передней двери, 10 - солнцезащитный ко- зырек, 11 - лампа освещения салона, 12 - держатель солнцезащитного козырька, 13 - внутреннее зеркало заднего вида, 14 - крышка крепления внутреннего зер- кала заднего вида, 15 - держатель отделки крыши, 16 - декоративная накладка задней части отделки кры- ши кабины, 17 - декоративная накладка стыка отделки крыши кабины.

Пример текста из раздела " Электрооборудование кабины и шасси ":

Центральный замок Проверка работы центрального замка 1. Проверка срабатывания. а) Убедитесь, что все двери отпи- раются и запираются с помощью главного выключателя центрального замка (на двери водителя). б) Поверните ключ в замке двери во- дителя в положение "LOCK" и убеди- тесь, что все двери запираются. в) Поверните ключ в замке двери во- дителя в положение "UNLOCK" и убе- дитесь, что все двери отпираются. 2. Проверка функции автоматического срабатывания. Убедитесь, что при скорости авто- мобиля более 20 км/ч все двери ав- томатически запираются. 3. Проверка функции предотвращения запирания. Внимание: при проверке этой функ- ции откройте стекло двери води- теля. а) Вставьте ключ в замок зажигания. б) Откройте дверь водителя, пере- ведите кнопку блокировки в положе- ние "LOCK" и убедитесь, что все двери немедленно отпираются. в) Откройте дверь водителя, пере- ведите главный выключатель цен- трального замка в положение "LOCK" и убедитесь, что все двери немедленно отпираются. г) Откройте дверь водителя, пере- ведите кнопку блокировки в положе- ние "LOCK" и удерживайте ее более 2 секунд. Затем закройте дверь во- дителя и убедитесь, что все двери отпираются. 4. Проверка функции безопасности. а) Опустите стекло водителя. б) Закройте все двери. в) Извлеките ключ из замка зажига- ния и заприте двери при помощи пульта дистанционного управления. Снаружи переведите главный вы- ключатель центрального замка в положение "UNLOCK" и убедитесь, что двери не отпираются. г) Извлеките ключ из замка зажигания и заприте двери при помощи ключа. Снаружи переведите главный вы- ключатель центрального замка в по- ложение "UNLOCK" и убедитесь, что двери не отпираются. д) Извлеките ключ зажигания, от- кройте дверь водителя, затем за- кройте и заблокируйте дверь без использования ключа, с помощью выключателя на двери водителя. Снаружи переведите главный вы- ключатель центрального замка в положение "UNLOCK" и убедитесь, что двери не отпираются. е) Убедитесь, что функция безо- пасности отключается в следующих случаях: - при включении зажигания; - при отпирании двери водителя ключом; - при разблокировке дверей с по- мощью выключателя центрального замка после разблокировки замка выключателем на двери; - при отпирании дверей с пульта дистанционного управления. Проверка реле системы предупреждения об оставленном в замке зажигания ключе Проверьте напряжение и проводи- мость между выводами разъема (см. таблицу "Проверка сигналов на выво- дах разъема реле системы предупре- ждения об оставленном в замке зажи- гания ключе"). 2. Подсоедините положительную клем- му аккумуляторной батареи к выводу "17", а отрицательную - к выводам "3", "4" и "14" разъема и убедитесь, что зуммер звучит. 3. Отсоедините клемму от вывода "3" и убедитесь, что зуммер не звучит. 4. Подсоедините положительную клемму аккумуляторной батареи к выводу "16", а отрицательную - к вы- воду "14" и убедитесь, что зуммер не звучит. Проверка замков дверей 1. Проверка выключателя центрального замка. Проверьте проводимость между вы- водами разъема при различных по- ложениях защелки. Положение защелки Выводы Проводи- мость LOCK 1 ? 2 Есть Среднее положение - - UNLOCK 2 ? 3 Есть Расположение компонентов (центральный замок). 1 - замок двери води- теля, 2 - замок двери пассажира, 3 - блок реле под приборной панелью, 4 - реле системы предупреждения об оставленном в замке зажигания ключе, 5 - замок зажигания, 6 - реле системы предупреждения об остав- ленном в замке зажигания ключе (модели с широкой кабиной), 7 - реле системы предупреждения об оставленном в замке зажигания ключе (модели со стандартной кабиной).
