Учебное пособие Топливные насосы высокого давления распределительного типа. Bosch. Легион-Aвтодата

ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ

Пример текста из раздела " ТНВД распределительного типа с электромагнитным клапаном управления подачей ":

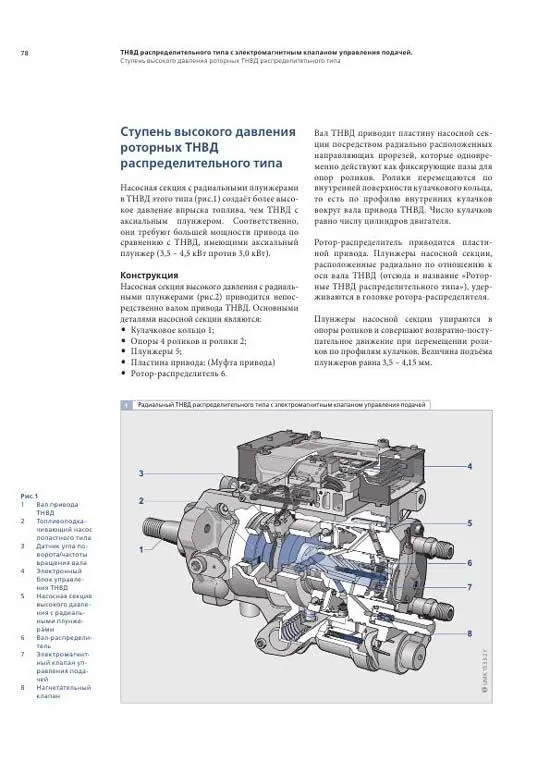

Ступень высокого давления роторных ТНВД распределительного типа Насосная секция с радиальными плунжерами в ТНВД этого типа (рис.1) создаёт более высокое давление впрыска топлива, чем ТНВД с аксиальным плунжером Соответственно, они требуют большей мощности привода по сравнению с ТНВД, имеющими аксиальный плунжер (3,5 – 4,5 кВт против 3,0 кВт)Конструкция Насосная секция высокого давления с радиальными плунжерами (рис.2) приводится непосредственно валом привода ТНВДОсновными деталями насосной секции являются: Кулачковое кольцо 1; # Опоры 4 роликов и ролики 2; # Плунжеры 5; # Пластина привода; (Муфта привода) # Ротор-распределитель 6 # Вал ТНВД приводит пластину насосной секции посредством радиально расположенных направляющих прорезей, которые одновременно действуют как фиксирующие пазы для опор роликов Ролики перемещаются по внутренней поверхности кулачкового кольца, то есть по профилю внутренних кулачков вокруг вала привода ТНВДЧисло кулачков равно числу цилиндров двигателяРотор-распределитель приводится пластиной привода Плунжеры насосной секции, расположенные радиально по отношению к оси вала ТНВД (отсюда и название «Роторные ТНВД распределительного типа»), удерживаются в головке ротора-распределителяПлунжеры насосной секции упираются в опоры роликов и совершают возвратно-поступательное движение при перемещении роликов по профилям кулачковВеличина подъёма плунжеров равна 3,5 – 4,15 мм.

Пример текста из раздела " ТНВД распределительного типа с электромагнитным клапаном управления подачей ":

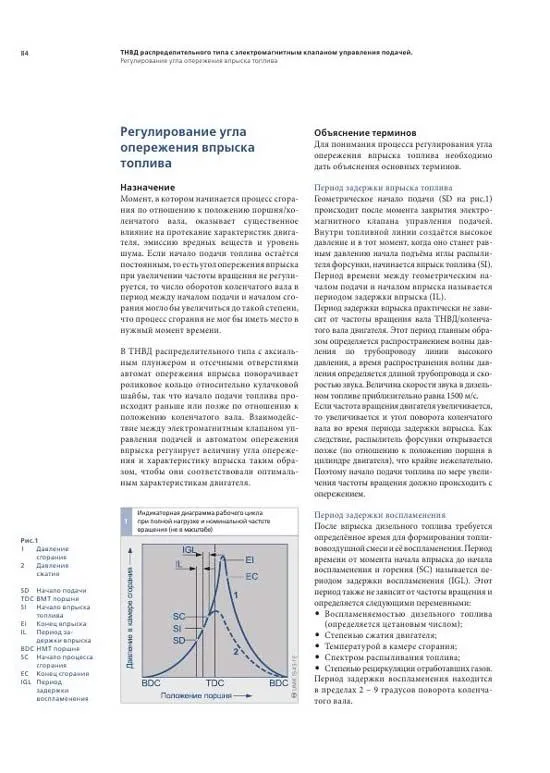

Регулирование угла опережения впрыска топлива Назначение Момент, в котором начинается процесс сгорания по отношению к положению поршня/коленчатого вала, оказывает существенное влияние на протекание характеристик двигателя, эмиссию вредных веществ и уровень шумаЕсли начало подачи топлива остаётся постоянным, то есть угол опережения впрыска при увеличении частоты вращения не регулируется, то число оборотов коленчатого вала в период между началом подачи и началом сгорания могло бы увеличиться до такой степени, что процесс сгорания не мог бы иметь место в нужный момент времениВ ТНВД распределительного типа с аксиальным плунжером и отсечными отверстиями автомат опережения впрыска поворачивает роликовое кольцо относительно кулачковой шайбы, так что начало подачи топлива происходит раньше или позже по отношению к положению коленчатого вала Взаимодействие между электромагнитным клапаном управления подачей и автоматом опережения впрыска регулирует величину угла опережения и характеристику впрыска таким образом, чтобы они соответствовали оптимальным характеристикам двигателяОбъяснение терминов Для понимания процесса регулирования угла опережения впрыска топлива необходимо дать объяснения основных терминовПериод задержки впрыска топлива Геометрическое начало подачи (SD на рис.1) происходит после момента закрытия электромагнитного клапана управления подачейВнутри топливной линии создаётся высокое давление и в тот момент, когда оно станет равным давлению начала подъёма иглы распылителя форсунки, начинается впрыск топлива (SI)Период времени между геометрическим началом подачи и началом впрыска называется периодом задержки впрыска (IL)Период задержки впрыска практически не зависит от частоты вращения вала ТНВД/коленчатого вала двигателяЭтот период главным образом определяется распространением волны давления по трубопроводу линии высокого давления, а время распространения волны давления определяется длиной трубопровода и скоростью звукаВеличина скорости звука в дизельном топливе приблизительно равна 1500 м/сЕсли частота вращения двигателя увеличивается, то увеличивается и угол поворота коленчатого вала во время периода задержки впрыскаКак следствие, распылитель форсунки открывается позже (по отношению к положению поршня в цилиндре двигателя), что крайне нежелательноПоэтому начало подачи топлива по мере увеличения частоты вращения должно происходить с опережениемПериод задержки воспламенения После впрыска дизельного топлива требуется определённое время для формирования топливовоздушной смеси и её воспламененияПериод времени от момента начала впрыска до начала воспламенения и горения (SC) называется периодом задержки воспламенения (IGL) Этот период также не зависит от частоты вращения и определяется следующими переменными: Воспламеняемостью дизельного топлива # (определяется цетановым числом); Степенью сжатия двигателя; # Температурой в камере сгорания; # Спектром распыливания топлива; # Степенью рециркуляции отработавших газов # Период задержки воспламенения находится в пределах 2 – 9 градусов поворота коленчатого вала1 Индикаторная диаграмма рабочего цикла при полной нагрузке и номинальной частоте вращения (не в масштабе) Рис.1 1 Давление сгорания 2 Давление сжатия SD Начало подачи TDC ВМТ поршня SI Начало впрыска топлива EI Конец впрыска IL Период задержки впрыска BDC НМТ поршня SC Начало процесса сгорания EC Конец сгорания IGL Период задержки воспламенения UMK1543-1E
