Купить книгу по ремонту и эксплуатации двигателей Toyota 3S-FE, 3S-FSE с 1996

Книга Toyota бензиновые двигатели 3S-FE, 3S-FSE с 1996. Руководство по ремонту и эксплуатации двигателя. Легион-Aвтодата

Увеличить обложку

Артикул: 1922 - назовите при заказе по телефону
Издательство: Легион-Aвтодата
ISBN: 5-88850-414-6
Число страниц: 208
Формат: А4
Переплет: Мягкий
Год выпуска: 1996-
V бенз дв: 1.8, 2.0, 2.2

Цена в интернет-магазине: 650 руб.

Есть в наличии

Количество:

В корзину

Книга Тойота двигатели 3S-FE, 3S-FSE устанавливались на Камри, Виста, Виста Ардео, Корона Премио, Карина, Калдина, Гайя, Надя, Авенсис, Корона Эксив, Карина Ед, Курен, Селика, Рав4, Ипсум, Пикник, Лайт айс, Таун Айс 1996-2003. Диагностика. Руководство по ремонту, устройству и техническому обслуживанию двигателя.

В руководстве дается пошаговое описание процедур по эксплуатации, ремонту и техническому обслуживанию бензиновых двигателей 3S-FE (2,0 л) с распределенным впрыском топлива и 3S-FSE (2,0 л) с непосредственным впрыском топлива, устанавливавшихся на автомобили Toyota в 1996-2003 гг..

Издание содержит подробные сведения по ремонту и регулировке механизмов двигателя, элементов системы впрыска топлива, системы изменения фаз газораспределения (VVT-i), зажигания, систем запуска и зарядки, инструкции по использованию системы самодиагностики, а также возможные неисправности и методы их устранения, сопрягаемые размеры основных деталей и пределы их допустимого износа.

Представлена информация об особенностях диагностики и ремонта двигателя с системой непосредственного впрыска бензина Toyota (D-4) для всех автомобилей с двигателем 3S-FSE.

Приведены электросхемы систем управления двигателем для различных моделей.

Книга предназначена для автовладельцев, персонала СТО и ремонтных мастерских.

СКАЧАТЬ БЕСПЛАТНО PDF ПРИМЕРЫ СТРАНИЦ, СОДЕРЖАНИЕ
Скачать бесплатно PDF страницы книги по ремонту и обслуживанию Toyota бензиновых двигателей 3S-FE, 3S-FSE

Купить книгу по ремонту и эксплуатации двигателей Toyota 3S-FE, 3S-FSE D4 устанавливались на Camry, Vista, Vista Ardeo, Corona Premio, Carina, Caldina, Gaia, Nadia, Avensis, Corona Exiv, Carina Ed, Curren, Celica, Rav4, Ipsum, Picnic, LiteAce, Townace 1996-2003 Вы можете в нашем интернет-магазине с доставкой Почтой России или курьером по Москве.

Посмотреть содержание

Сокращения и условные обозначения	3
Идентификация	3
Техническое обслуживание и общие процедуры проверки и регулировки	4
Интервалы обслуживания	4
Моторное масло и фильтр	4
Проверка и замена охлаждающей жидкости	5
Проверка и очистка воздушного фильтра	6
Проверка состояния аккумуляторной батареи	6
Проверка ремней привода навесных агрегатов	6
Проверка ремня привода ГРМ	7
Проверка высоковольтных проводов (3S-FE)	7
Проверка свечей зажигания	7
Проверка угла опережения зажигания	8
Проверка частоты вращения холостого хода	9
Проверка давления конца такта сжатия	9
Замена топливного фильтра	9
Двигатель 3S-FE. Механическая часть	10
Проверка и регулировка зазоров в приводе клапанов	10
Ремень привода ГРМ	10
Головка блока цилиндров	13
Блок цилиндров	17
Двигатель 3S-FSE. Механическая часть	21
Проверка и регулировка зазоров в приводе клапанов	21
Головка блока цилиндров	25
Блок цилиндров	31
Двигатель - общие процедуры ремонта	33

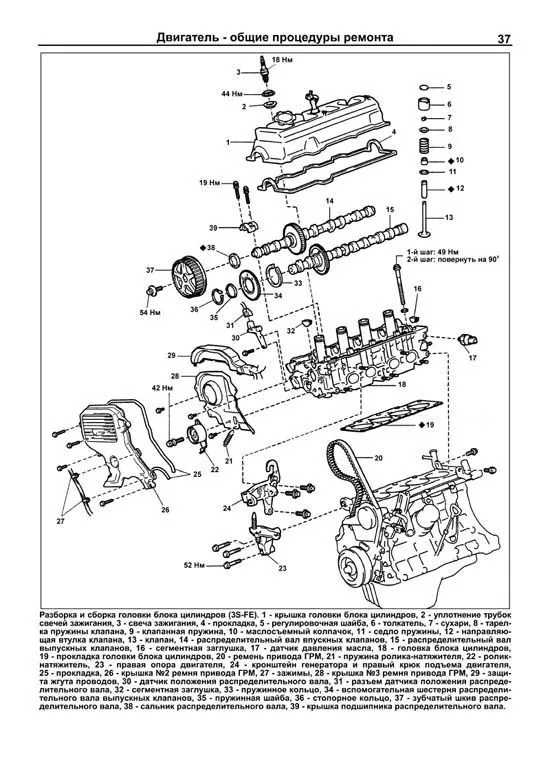

Головка блока цилиндров	33
Блок цилиндров	39
Система смазки	48
Проверка давления масла	48
Система охлаждения	52
Насос охлаждающей жидкости	52
Термостат	53
Радиатор	53
Электровентилятор системы охлаждения	54
Проверка датчиков и реле	54
Система впрыска топлива (EFI)	55
Описание	55
Топливная система	55
Система подачи воздуха	55
Система электронного управления	55
Меры предосторожности	55
Меры предосторожности при обслуживании электрооборудования	55
Меры предосторожности при наличии на автомобиле мобильной системы радиосвязи	55
Меры предосторожности при работе с системой воздухоснабжения	56
Меры предосторожности при работе с электронной системой управления	56
Меры предосторожности при работе с топливной системой	56
Система диагностирования	57
Индикатор "CHECK ENGINE" ("проверь двигатель")	57
Вывод диагностических кодов (режим обычной самодиагностики)	57
Вывод диагностических кодов (самодиагностика в режиме тестирования)	58
Стирание диагностического кода	58
Диагностические коды неисправностей системы управления двигателем	59
Напряжение на выводах электронного блока управления	66
Проверка элементов системы впрыска с помощью осциллографа	80
Топливная система	81
Топливный насос	81
Форсунки	83
Система подачи воздуха	85
Корпус дроссельной заслонки	85
Клапан системы управления частотой вращения холостого хода	86
Система электронного управления	86
Главное реле системы впрыска топлива	86
Реле топливного насоса	89
Датчик температуры охлаждающей жидкости и датчик температуры воздуха на впуске	89
Датчик абсолютного давления во впускном коллекторе	89
Датчик детонации	89
Датчик температуры отработавших газов	90
Электропневмоклапан системы улавливания паров топлива	90
Система выключения подачи топлива на режимах принудительного холостого хода	90
Кислородный датчик	90
Система зажигания DIS-2	90
Катушки зажигания	90
Коммутатор	90
Датчики положения коленчатого и распределительного валов	90
Алгоритм поиска неисправности кислородного датчика	91
Система снижения токсичности (Avensis ST220)	95
Система рециркуляции отработавших газов (EGR)	95
Проверка элементов системы принудительной вентиляции картера	96
Проверка элементов системы улавливания паров топлива	97
Система непосредственного впрыска топлива (D-4)	99
Описание	99
Основные конструктивные отличия от традиционной системы впрыска	99
Режимы работы двигателей D-4 (для внутреннего рынка)	100
Основные проблемы двигателей D-4	100
Система диагностирования	100
Диагностические коды неисправностей
системы управления двигателем	101
Напряжение на выводах электронного блока управления	110
Проверка элементов системы впрыска с помощью осциллографа	114
Топливная система	115
Топливный насос (низкого давления)	117
Топливный насос высокого давления (Corona ST210)	117
Топливный насос высокого давления (Vista SV50, Nadia SXN10)	117
Датчик давления топлива (Nadia SXN10)	120
Система подачи воздуха	121
Установка и регулировка датчика положения дроссельной заслонки	121

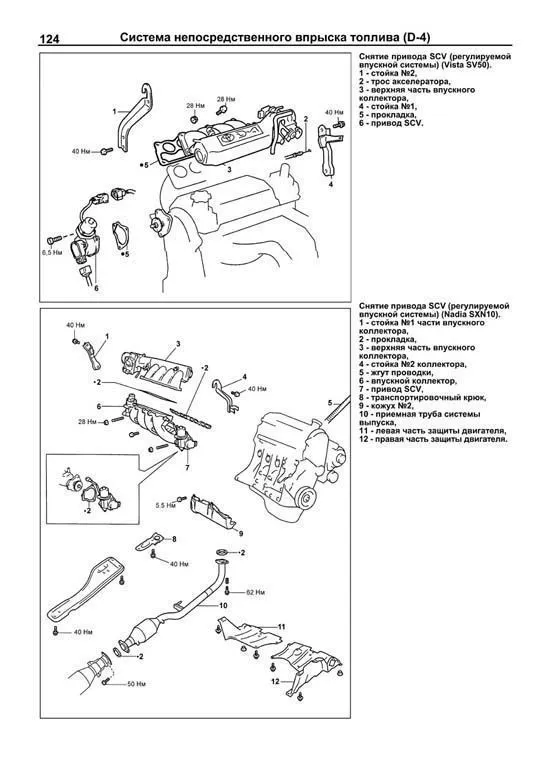

Привод регулируемой впускной системы (SCV)	122
Система электронного управления	125
Система зажигания DIS-4	126
Система запуска	132
Стартер	132
Реле стартера	136
Система зарядки	137
Меры предосторожности	137
Проверка генератора	138
Обозначения, применяемые на схемах электрооборудования	140
Схемы электрооборудования	141
Схема 1 (Carina ED, Corona EXIV). Система запуска (все модели) и система зажигания (кроме моделей с двигателями 4S-FE и 3S-FE выпуска до 06.96 г.), Система зарядки. Звуковой сигнал.	141
Схема 2 (Carina ED, Corona EXIV). Система управления двигателем (модели с двигателем 3S-FE выпуска с 06.96 г.)..	142
Схема 3 (Carina ED, Corona EXIV). Система управления двигателем (модели с двигателем 3S-FE выпуска с 06.96 г.) (продолжение). Система зажигания (модели с двигателями 4S-FE и 3S-FE выпуска с 06.96 г.), Точки заземления.	143
Схема 4 (Avensis). Электропитание. Система запуска. Система зарядки	144
Схема 5 (Avensis). Электропитание. Система зажигания.	145
Схема 6, 7 (Avensis). Электропитание. Система управления двигателем 3S-FE.	146
Схема 8 (Caldina 210). Система запуска и зажигания (модели выпуска до 12.1999 г.).	148
Схема 9 (Caldina 210). Система управления двигателем (модели с двигателем 3S-FE).	149
Схема 10 (Caldina 210). Система управления двигателем (модели с двигателем 3S-FE) (продолжение). Система зарядки.	150
Схема 11 (Caldina 210). Система управления двигателем (модели выпуска 12.1999 г.).	151
Схема 12 (Corona Premio 210). Система управления двигателем (модели 2WD с двигателем 3S-FE выпуска до 12.97 г.)	152
Схема 13 (Corona Premio 210). Система управления двигателем (модели 2WD с двигателем 3S-FE выпуска до 12.97 г.) (продолжение). Система зарядки.	153
Схема 14 (Corona Premio 210). Система управления двигателем (модели 4WD с 3S-FE выпуска до 12.97 г.).	154
Схема 15 (Corona Premio 210). Система управления двигателем (модели 4WD с двигателем 3S-FE выпуска до 12.97 г.) (продолжение). Система блокировки ключа зажигания. Звуковой сигнал.	155
Схема 16 (Corona Premio 210). Система запуска и зажигания (модели выпуска до 12.97 г.)	156
Схема 17, 18 (Corona Premio 210). Система управления двигателем (модели с 3S-FSE выпуска до 12.97 г.).	157
Схема 19 (Corona Premio 210). Система запуска и зажигания (модели выпуска с 12.97 г.).	159
Схема 20 (Corona Premio 210). Система управления двигателем (модели с 3S-FE выпуска до 12.97 г.).	160
Схема 21 (Corona Premio 210). Система управления двигателем (модели с 3S-FE выпуска до 12.97 г.) (продолжение). Обогреватель заднего стекла (модели выпуска с 12.97 г.).	161
Схема 22, 23 (Corona Premio 210). Система управления двигателем (модели с 3S-FSE выпуска до 12.97 г.).	162
Схема 24 (Carina). Система запуска и зажигания (модели выпуска до 08.1998 г.).	164
Схема 25, 26 (Carina). Система управления двигателем (модели с двигателем 3S-FE выпуска до 08.1998 г.)	165
Схема 27 (Carina). Система управления двигателем (модели с двигателем 3S-FE выпуска с 08.1998 г.).	167
Схема 28 (Carina). Система управления двигателем (модели с двигателем 3S-FE выпуска с 08.1998 г.) (продолжение). Система зарядки.	168
Схема 29 (Carina). Система запуска и зажигания (модели выпуска с 08.1998 г.).	169
Схема 30 (Camry, Vista SV4#). Система запуска и зажигания.	170
Схема 31, 32 (Camry, Vista SV4#). Система управления двигателем (модели 2WD с двигателем 3S-FSE выпуска до 05.1996 г.).	171
Схема 33, 34 (Camry, Vista SV4#). Система управления двигателем (модели с двигателем 3S-FE выпуска до 05.1996 г.).	173
Схема 35 (Vista, Vista Ardeo SV50). Система запуска и зажигания.	175
Схема 36 (Vista, Vista Ardeo SV50). Система управления двигателем (модели с двигателем 3S-FE).	176
Схема 37 (Vista, Vista Ardeo SV50). Система управления двигателем (модели с двигателем 3S-FE) (продолжение). Электропривод вентиляторов.	177
Схема 38, 39 (Vista, Vista Ardeo SV50). Система управления двигателем (модели с двигателем 3S-FSE).	178
Схема 40 (Lite-Ace Noah, Town-Ace Noah). Распределение электропитания (модели выпуска до 12.98 г.). Система зарядки (модели выпуска до 12.98 г.).	180
Схема 41 (Lite-Ace Noah, Town-Ace Noah). Система управления двигателем (модели с двигателем 3S-FE выпуска до 12.98 г.).	181
Схема 42 (Lite-Ace Noah, Town-Ace Noah). Система управления двигателем (модели с двигателем 3S-FE выпуска до 12.98 г.) (продолжение), Система запуска и зажигания (модели выпуска до 12.98 г.)	182
Схема 43 (Lite-Ace Noah, Town-Ace Noah). Система запуска и зажигания (модели выпуска с 12.98 г.)	183
Схема 44, 45 (Lite-Ace Noah, Town-Ace Noah). Система управления двигателем (модели с двигателем 3S-FE выпуска с 12.98 г.).	184
Схема 46 (Nadia). Система зарядки, Система запуска и зажигания (модели с 3S-FE выпуска до 07.2002 г.).	186
Схема 47,48 (Nadia). Система управления двигателем (модели с двигателем 3S-FE выпуска до 07.2002 г.)	187
Схема 49, 50, 51 (Nadia). Система управления двигателем (модели с двигателем 3S-FSE выпуска до 04.2001 г.)	189
Схема 52 (Nadia). Система запуска и зажигания (модели с двигателем 3S-FSE выпуска до 04.2001 г.).	192
Схема 53 (Picnic). Электропитание. Система запуска. Система зажигания. Система зарядки.	193
Схема 54 (Picnic). Электропитание. Система управления двигателем. Замок зажигания.	194
Схема 55 (Picnic). Система управления двигателем (продолжение). Система иммобилайзера.	195
Схема 56 (Ipsum). Система зарядки. Система запуска и зажигания.	196
Схема 57, (Ipsum). Система управления двигателем (модели с двигателем 3S-FE).	197
Схема 58 (Ipsum). Система управления двигателем (модели с двигателем 3S-FE) (продолжение). Электродвигатель вентиляторов.	198
Схема 59 (Gaia). Система зарядки. Электродвигатель вентиляторов (модели с двигателем 3S-FE выпуска до 08.2002 г.).	199
Схема 60 (Gaia). Система управления двигателем (модели с двигателем 3S-FE выпуска до 08.2002 г.).	200
Схема 61 (Gaia). Система управления двигателем (модели с двигателем 3S-FE выпуска до 08.2002 г.) (продолжение). Прикуриватель и часы (модели выпуска до 08. 2002 г.).	201
Схема 62 (Gaia). Система запуска и зажигания (модели с двигателями 3C-TE, выпуска до 08.2002 г., 3S-FE).	202
Схема 63 (Rav 4). Система питания. Система запуска. Система зарядки.	203
Схема 64 (Rav 4). Система питания. Прикуриватель и часы. Система зарядки.	204
Схема 65 (Rav 4). Система питания. Система запуска. Система зарядки.	205
Схема 66 (Rav 4). Система питания. Управление двигателем (модели с МКПП)	206

ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ. ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ

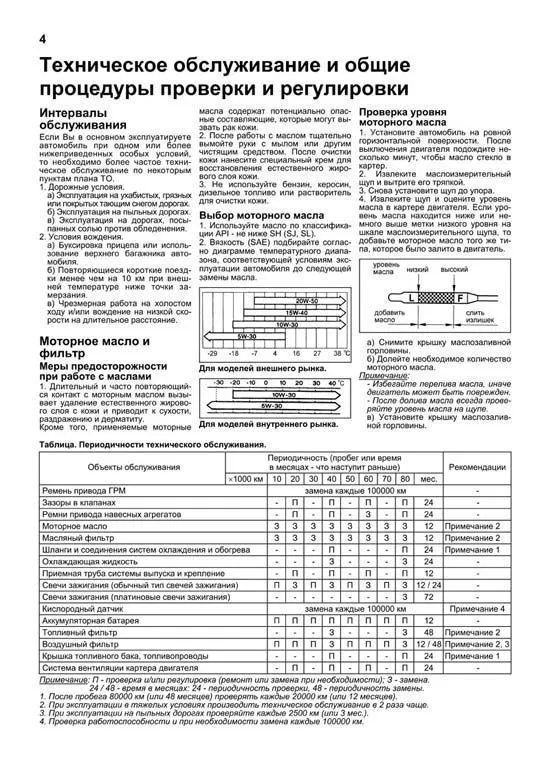

Пример текста из раздела " Техническое обслуживание и общие процедуры проверки и регулировки ":

Интервалы обслуживания Если Вы в основном эксплуатируете автомобиль при одном или более нижеприведенных особых условий, то необходимо более частое техническое обслуживание по некоторым пунктам плана ТО. 1. Дорожные условия. а) Эксплуатация на ухабистых, грязных или покрытых тающим снегом дорогах. б) Эксплуатация на пыльных дорогах. в) Эксплуатация на дорогах, посыпанных солью против обледенения. 2. Условия вождения. а) Буксировка прицепа или использование верхнего багажника автомобиля. б) Повторяющиеся короткие поездки менее чем на 10 км при внешней температуре ниже точки замерзания. в) Чрезмерная работа на холостом ходу и/или вождение на низкой скорости на длительное расстояние. Моторное масло и фильтр Меры предосторожности при работе с маслами 1. Длительный и часто повторяющийся контакт с моторным маслом вызывает удаление естественного жирового слоя с кожи и приводит к сухости, раздражению и дерматиту. Кроме того, применяемые моторные масла содержат потенциально опасные составляющие, которые могут вызвать рак кожи. 2. После работы с маслом тщательно вымойте руки с мылом или другим чистящим средством. После очистки кожи нанесите специальный крем для восстановления естественного жирового слоя кожи. 3. Не используйте бензин, керосин, дизельное топливо или растворитель для очистки кожи. Выбор моторного масла 1. Используйте масло по классификации API не ниже SH (SJ, SL). 2. Вязкость (SAE) подбирайте согласно диаграмме температурного диапазона, соответствующей условиям эксплуатации автомобиля до следующей замены масла. Для моделей внешнего рынка. Для моделей внутреннего рынка. Проверка уровня моторного масла 1. Установите автомобиль на ровной горизонтальной поверхности. После выключения двигателя подождите несколько минут, чтобы масло стекло в картер. 2. Извлеките маслоизмерительный щуп и вытрите его тряпкой. 3. Снова установите щуп до упора. 4. Извлеките щуп и оцените уровень масла в картере двигателя. Если уровень масла находится ниже или немного выше метки низкого уровня на шкале маслоизмерительного щупа, то добавьте моторное масло того же типа, которое было залито в двигатель. а) Снимите крышку маслозаливной горловины. б) Долейте необходимое количество моторного масла. Примечание: Избегайте перелива масла, иначе двигатель может быть поврежден. После долива масла всегда проверяйте уровень масла на щупе. в) Установите крышку маслозаливной горловины.

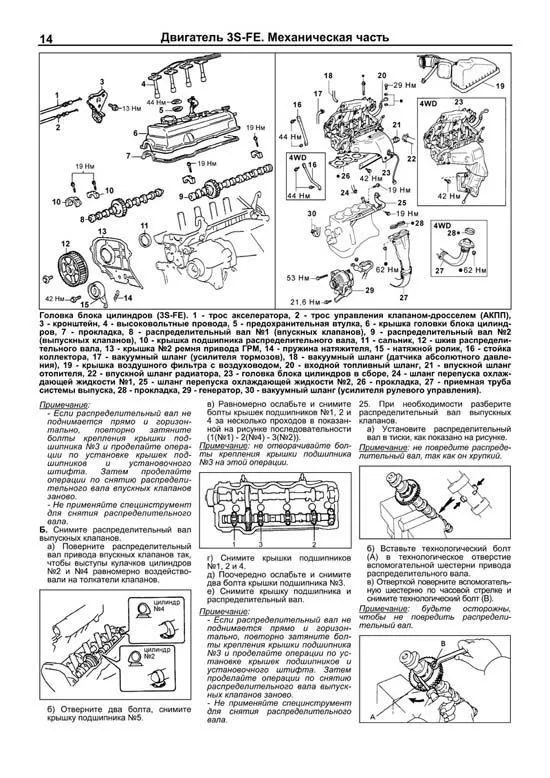

Пример текста из раздела " Двигатель 3S-FE. Механическая часть ":

Примечание: Если распределительный вал не поднимается прямо и горизонтально, повторно затяните болты крепления крышки подшипника №3 и проделайте операции по установке крышек подшипников и установочного штифта. Затем проделайте операции по снятию распределительного вала впускных клапанов заново. Не применяйте специнструмент для снятия распределительного вала. Б. Снимите распределительный вал выпускных клапанов. а) Поверните распределительный вал привода впускных клапанов так, чтобы выступы кулачков цилиндров №2 и №4 равномерно воздействовали на толкатели клапанов. б) Отверните два болта, снимите крышку подшипника №5. в) Равномерно ослабьте и снимите болты крышек подшипников №1, 2 и 4 за несколько проходов в показанной на рисунке последовательности (1(№1) 2(№4) 3(№2)). Примечание: не отворачивайте болты крепления крышки подшипника №3 на этой операции. г) Снимите крышки подшипников №1, 2 и 4. д) Поочередно ослабьте и снимите два болта крышки подшипника №3. е) Снимите крышку подшипника и распределительный вал. Примечание: Если распределительный вал не поднимается прямо и горизонтально, повторно затяните болты крепления крышки подшипника №3 и проделайте операции по установке крышек подшипников и установочного штифта. Затем проделайте операции по снятию распределительного вала выпускных клапанов заново. Не применяйте специнструмент для снятия распределительного вала. 25. При необходимости разберите распределительный вал выпускных клапанов. а) Установите распределительный вал в тиски, как показано на рисунке. Примечание: не повредите распределительный вал, так как он хрупкий. б) Вставьте технологический болт (А) в технологическое отверстие вспомогательной шестерни привода распределительного вала. в) Отверткой поверните вспомогательную шестерню по часовой стрелке и снимите технологический болт (B). Примечание: будьте осторожны, чтобы не повредить распределительный вал.

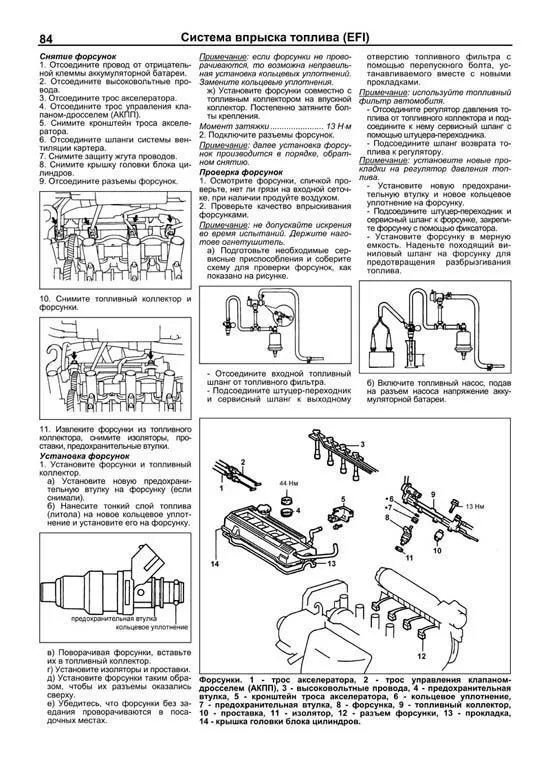

Пример текста из раздела " Система впрыска топлива (EFI) ":

Снятие форсунок 1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи. 2. Отсоедините высоковольтные провода. 3. Отсоедините трос акселератора. 4. Отсоедините трос управления клапаном-дросселем (АКПП). 5. Снимите кронштейн троса акселератора. 6. Отсоедините шланги системы вентиляции картера. 7. Снимите защиту жгута проводов. 8. Снимите крышку головки блока цилиндров. 9. Отсоедините разъемы форсунок. 10. Снимите топливный коллектор и форсунки. 11. Извлеките форсунки из топливного коллектора, снимите изоляторы, проставки, предохранительные втулки. Установка форсунок 1. Установите форсунки и топливный коллектор. а) Установите новую предохранительную втулку на форсунку (если снимали). б) Нанесите тонкий слой топлива (литола) на новое кольцевое уплотнение и установите его на форсунку. в) Поворачивая форсунки, вставьте их в топливный коллектор. г) Установите изоляторы и проставки. д) Установите форсунки таким образом, чтобы их разъемы оказались сверху. е) Убедитесь, что форсунки без заедания проворачиваются в посадочных местах. Примечание: если форсунки не проворачиваются, то возможна неправильная установка кольцевых уплотнений. Замените кольцевые уплотнения. ж) Установите форсунки совместно с топливным коллектором на впускной коллектор. Постепенно затяните болты крепления. Момент затяжки ....................... 13 Н ?м 2. Подключите разъемы форсунок. Примечание: далее установка форсунок производится в порядке, обратном снятию. Проверка форсунок 1. Осмотрите форсунки, спичкой проверьте, нет ли грязи на входной сеточке, при наличии продуйте воздухом. 2. Проверьте качество впрыскивания форсунками. Примечание: не допускайте искрения во время испытаний. Держите наготове огнетушитель. а) Подготовьте необходимые сервисные приспособления и соберите схему для проверки форсунок, как показано на рисунке. Отсоедините входной топливный шланг от топливного фильтра. Подсоедините штуцер-переходник и сервисный шланг к выходному отверстию топливного фильтра с помощью перепускного болта, устанавливаемого вместе с новыми прокладками. Примечание: используйте топливный фильтр автомобиля. Отсоедините регулятор давления топлива от топливного коллектора и подсоедините к нему сервисный шланг с помощью штуцера-переходника. Подсоедините шланг возврата топлива к регулятору. Примечание: установите новые прокладки на регулятор давления топлива. Установите новую предохранительную втулку и новое кольцевое уплотнение на форсунку. Подсоедините штуцер-переходник и сервисный шланг к форсунке, закрепите форсунку с помощью фиксатора. Установите форсунку в мерную емкость. Наденьте походящий виниловый шланг на форсунку для предотвращения разбрызгивания топлива. б) Включите топливный насос, подав на разъем насоса напряжение аккумуляторной батареи.
