Книга Toyota дизельные двигатели 2L, 2L-T, 3L, 5L, электросхемы. Руководство по ремонту и эксплуатации двигателя. Легион-Aвтодата

Увеличить обложку

Артикул: 2576 - назовите при заказе по телефону
Издательство: Легион-Aвтодата
ISBN: 5-88850-261-8
Число страниц: 120
Формат: А4
Переплет: Мягкий
V диз дв: 2.4; 2.8; 3.0

Цена в интернет-магазине: 750 руб.

Есть в наличии

Количество:

В корзину

Книга Тойота дизельные двигатели 2L, 2L-T, 3L, 5L устанавливались на Ленд Крузер Прадо, Ленд Крузер 70, Хайлюкс, Хайлюкс Сурф, 4Раннер, Близзард, Краун, Марк 2, Чайзер, Креста, Тойоайс, электросхемы. Руководство по ремонту, устройству и техническому обслуживанию двигателя.

В руководстве дается пошаговое описание процедур по эксплуатации, ремонту и техническому обслуживанию дизельных двигателей Toyota 2L (2,4 л), 2L-T (2,4 л), 3L (2,8 л), 5L (3,0 л).

Издание содержит подробные сведения по ремонту и регулировке механизмов двигателя, ТНВД, систем запуска и зарядки, системы EGR (рециркуляции отработавших газов), приведена проверка напряжения на выводах электронных блоков.

Представлены схемы электрооборудования двигателей.

Приведены возможные неисправности и методы их устранения, сопрягаемые размеры основных деталей и пределы их допустимого износа, рекомендуемые смазочные материалы и рабочие жидкости.

Книга предназначена для автовладельцев, персонала СТО и ремонтных мастерских.

В издании 2007 г. дополнены главы: Система снижения токсичности отработавших газов и Схемы электрооборудования.

Скачать бесплатно PDF страницы книги по ремонту и обслуживанию двигателя Toyota дизельные двигатели 2L, 2L-T, 3L, 5L

Купить книгу по ремонту и эксплуатации двигателей Toyota 2L 2,4 л, 2L-T 2,4 л Turbo, 3L 2,8 л, 5L 3,0 л устанавливались на Land Cruiser Prado, Land Cruiser 70, Hilux, Hilux Surf, 4Runner, Blizzard, Crown, Mark 2, Chaser, Hi Ace, Dyna, Toyoace, электросхемы Вы можете в нашем интернет-магазине с доставкой Почтой России или курьером по Москве.

Посмотреть содержание

Идентификация	3
Сокращения и условные обозначения	3
Общие инструкции по ремонту	3
Техническое обслуживание и общие процедуры проверки и регулировки	4
Интервалы обслуживания	4
Моторное масло и фильтр	4
Меры предосторожности при работе с маслами	4
Проверка уровня моторного масла	4
Выбор моторного масла	4
Замена моторного масла	4
Замена масляного фильтра	5
Проверка и замена охлаждающей жидкости	5
Проверка и очистка воздушного фильтра	5
Проверка состояния аккумуляторной батареи	6
Проверка натяжения ремней привода навесных агрегатов	6
Проверка и регулировка угла опережения впрыска (кроме моделей с двигателем 2L-T с высотным компенсатором)	6
Проверка и регулировка угла опережения впрыска (модели с двигателем 2L-T с высотным компенсатором)	7
Регулировка частоты вращения холостого хода и максимальной частоты вращения	8
Регулировка частоты вращения холостого хода при включенном кондиционере воздуха	9
Система управления дроссельной заслонкой (двигатели 3L, 2L-T некоторые модели)	9
Проверка на автомобиле	9
Проверка элементов системы управления дроссельной заслонкой	9
Проверка давления конца такта сжатия	10
Двигатель - механическая часть	11
Предварительные процедуры разборки (HI-ACE)	11
Предварительные процедуры разборки (DYNA 150, TOYACE G15)	11
Регулировка зазоров в механизме газораспределения	11
Ремень привода ГРМ	12
Снятие	12
Проверка	14
Установка	15
Головка блока цилиндров	17
Снятие	17
Разборка	19
Проверка, очистка и ремонт	19
Замена сальника распределительного вала	23
Сборка	24
Установка	25
Окончательная сборка	26
Блок цилиндров	27
Подготовка к разборке	27
Разборка	27
Проверка	31
Разборка поршня и шатуна	32
Оценка технического состояния шатунов, поршней и поршневых колец	32
Расточка цилиндров	34
Проверка состояния и ремонт коленчатого вала	34
Замена сальников коленчатого вала	34
Поршни и шатуны - сборка	35
Сборка	35
Окончательная сборка	36
Система охлаждения	37
Описание	37
Проверка и замена охлаждающей жидкости двигателя	37
Насос охлаждающей жидкости	38
Снятие	38
Проверка состояния и ремонт составных частей	39
Установка	39
Радиатор	39
Снятие и установка (DYNA 150, TOYACE G15)	39
Очистка	40
Проверка состояния	40
Термостат	40
Снятие	40
Проверка	41
Установка	41
Поиск неисправностей	41
Система смазки	42
Описание	42
Проверка давления масла	42
Замена масла и масляного фильтра	42
Масляный насос	43
Снятие	43
Разборка	43
Проверка	44
Сборка	46
Установка	46
Масляный радиатор и перепускные клапаны	47
Снятие	47
Проверка	47
Установка	48
Масляные форсунки и обратные клапаны	48
Снятие	48
Проверка	48
Установка	48
Поиск неисправностей	49
Топливная система	50
Проверка и замена компонентов	50
Замена топливного фильтра	50
Система подогрева топлива	50
Подогреватель топлива в сборе с вакуумным выключателем	50
Подогреватель топлива	50
Вакуумный выключатель	50
Реле подогревателя топлива	51
Форсунки	51
Снятие	51
Проверка	51
Разборка	52
Проверка состояния деталей	52
Сборка	52
Установка	52
Топливный насос высокого давления	52
Снятие	52
Разборка	55
Проверка деталей	61
Сборка	62
Регулировка	70
Система снижения токсичности отработавших газов	76
Проверка элементов системы рециркуляции отработавших газов	76
Проверка работы системы рециркуляции ОГ	76
Проверка вакуумного насоса	76
Проверка электропневмоклапана системы рециркуляции ОГ	76
Проверка клапана системы рециркуляции ОГ	77
Проверка датчика положения дроссельной заслонки (двигатель 5L)	77
Проверка датчика частоты вращения (двигатель 5L)	77
Система управления дроссельной заслонкой (двигатели 2L, 2L-T, 3L - некоторые модели)	77
Проверка системы управления дроссельной заслонки (двигатель 5L)	78
Проверка датчика разрежения (двигатель 5L)	79
Проверка с помощью осциллографа	79
Проверка электронного блока управления системы снижения токсичности (двигатель 5L)	80
Система снижения токсичности отработавших газов	76
Проверка элементов системы рециркуляции отработавших газов	76
Проверка работы системы рециркуляции ОГ	76
Проверка вакуумного насоса	76
Проверка электропневмоклапана системы рециркуляции ОГ	76
Проверка клапана системы рециркуляции ОГ	77
Проверка датчика положения дроссельной заслонки (двигатель 5L)	77
Проверка датчика частоты вращения (двигатель 5L)	77
Система управления дроссельной заслонкой (двигатели 2L, 2L-T, 3L - некоторые модели)	77
Проверка системы управления дроссельной заслонки (двигатель 5L)	78
Проверка датчика давления во впускном коллекторе (двигатель 5L)	79
Проверка с помощью осциллографа	79
Самодиагностика системы управления двигателем (5L)	80
Считывание кодов неисправностей	80
Диагностические коды неисправностей системы снижения токсичности	80
Поиск неисправностей вольт/омметром	81
Проверка напряжения на выводах электронного блока системы снижения токсичности	82
Система турбонаддува	85
Описание	85
Предупреждения	85
Турбокомпрессор	86
Проверка на автомобиле	86
Снятие	86
Осмотр	86
Установка	87

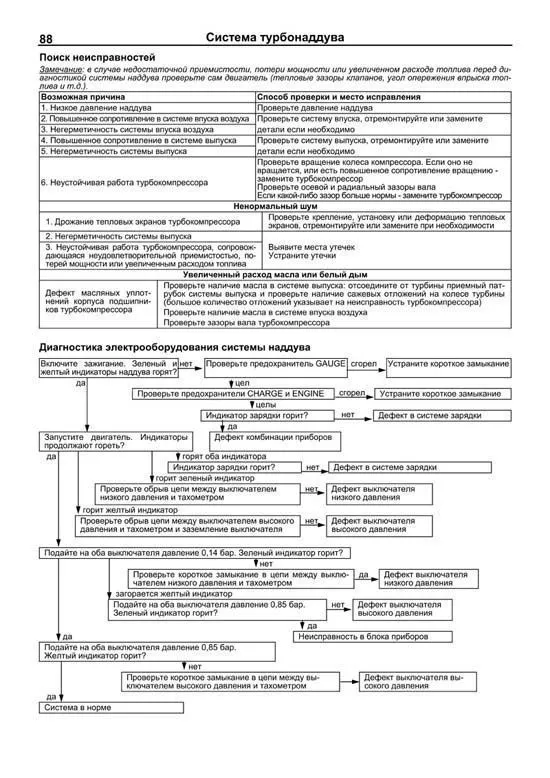

Поиск неисправностей	88
Диагностика электрооборудования системы наддува	88
Система запуска	89
Система облегчения пуска с последовательным сопротивлением (HI-ACE)	89
Проверка системы облегчения пуска	89
Проверка реле № 1 свечей накаливания	89
Проверка реле № 2 свечей накаливания	89
Проверка свечей накаливания	89
Проверка резистора свечей накаливания	89
Проверка датчика температуры охлаждающей жидкости	89
Проверка состояния системы облегчения пуска	90
Проверка таймера управления свечами	90
Система облегчения пуска с последовательным сопротивлением (DYNA, HILux, Land Cruiser Prado (70), HILux Surf, 4 Runner)	91
Проверка системы облегчения пуска	91
Проверка таймера (тип 1)	91
Проверка таймера (тип 2)	93
Проверка реле № 1 свечей накаливания	95
Проверка реле № 2 свечей накаливания (DYNA)	95
Проверка реле № 2 свечей накаливания HiLux, Land Cruiser Prado (70)	95
Проверка реле № 2 свечей накаливания для HiAce, Crown, HiLux Surf, 4Runner	95
Проверка свечей накаливания	96
Проверка резистора свечей накаливания	96
Проверка датчика температуры охлаждающей жидкости	96
Система без последовательного сопротивления	96
Проверка системы подогрева	96
Проверка приборов и устройств	96
Проверка реле свечей накаливания HiLux Surf, 4Runner, Crown (130)	96
Проверка реле свечей накаливания HiAce	99
Проверка свечей накаливания	99
Система с саморегуляцией нагрева свечей накаливания	99
Проверка состояния системы облегчения пуска	99
Проверка таймера управления свечами	99
Проверка реле свечей накаливания	99
Проверка свечей накаливания	100
Поиск и устранение неисправностей	100
Реле стартера	101
Проверка	101
Стартер	101
Проверка характеристик	101
Разборка	101
Проверка обмотки якоря	103
Проверка коллектора	103
Проверка статора	103
Проверка щеток	103
Проверка пружины щеток	103
Проверка щеткодержателя	103
Проверка обгонной муфты и шестерен	104
Проверка подшипников	104
Проверка тягового реле	105
Сборка	105
Поиск и устранение неисправностей	106
Система зарядки	108
Меры предосторожности	108
Проверка на автомобиле	108
Генератор (с электронным регулятором)	109
Снятие и установка	109
Разборка	109
Проверка ротора	110
Проверка статора	111
Проверка щеток	111
Проверка блока выпрямителей	111
Проверка подшипника	111
Замена сальника	112
Сборка	112
Генератор (без электронного регулятора)	113
Разборка	113
Проверка ротора	113
Проверка статора	114
Проверка щеток	114
Проверка блока выпрямителей	115
Проверка подшипника	115
Сборка	115
Реле-регулятор напряжения	117
Проверка состояния регулятора	117
Поиск неисправностей	117
Схемы систем зарядки	118
DYNA - с генератором обычного типа (без электронного регулятора)	118
HiLux Surf, 4 Runner - с генератором обычного типа (без электронного регулятора)	118
Crown - с высокооборотным малогабаритным генератором (с электронным регулятором)	119
HiAce - с высокооборотным малогабаритным генератором (с электронным регулятором)	119
Mark II, Chaser, Cresta - с высокооборотным малогабаритным генератором (с электронным регулятором)	120
Land Cruiser Prado (70) - с высокооборотным малогабаритным генератором (с электронным регулятором)	120
Схемы электрооборудования	121
Обозначения, применяемые на схемах электрооборудования	121
Цвета проводов	121
Точки заземления	121
Land Cruiser J7#: система запуска и подогреватель топлива.	122
Land Cruiser J7#: система снижения токсичности отработавших газов (модификации 2L-T).	123
Land Cruiser J7#: система облегчения запуска (2L-T, 3L), система снижения токсичности (2L-T) и система зарядки.	124
Land Cruiser J7#: система снижения токсичности и система облегчения запуска (2L-T) (модели до 01.1990 г.)	125
HILUX, HILUX SURF, 4RUNNER: система предпускового подогрева и система снижения токсичности отработавших газов (2L-T).	126
HILUX, HILUX SURF, 4RUNNER: система облегчения запуска и генератор.	127
HILUX, HILUX SURF, 4RUNNER: система снижения токсичности отработавших газов.	128
HILUX SURF N13#: система предпускового подогрева и система снижения токсичности отработавших газов (2L-T).	129
HILUX SURF N13#: система облегчения запуска (3L выпуска с 05.1989 г.).	130
HILUX SURF N13#: система облегчения запуска (3L выпуска с 08.1990 г.).	130
HIACE: система зарядки, система отсечки подачи топлива, подогреватель топлива (модели выпуска с 1989 г.).	131
HIACE: система снижения токсичности ОГ 3L (wagon c АКПП, модели выпуска с 1989 г.).	132
HIACE: система снижения токсичности ОГ и система облегчения запуска 2L, 3L (wagon c МКПП, модели выпуска с 1989 г.).	133
HIACE: система облегчения запуска (модели выпуска с 1989 г.).	134
HIACE: система зарядки и система запуска (модели с правым расположение рулевого управления выпуска с 08.1993 г.)	135
HIACE: система управления двигателем 5L (модели с правым расположение рулевого управления выпуска с 08.1993 г.)	136
HIACE: Подогреватель топлива. Система управления двигателем (3L). (Модели с правым расположение рулевого управления выпуска с 08.1993 г.)	137
Dyna Y1##, Y2##: Система зарядки (модели с двигателем 3L). Система запуска (модели выпуска с 08.1999 г.).	138
Dyna Y1##, Y2##: система облегчения запуска (модели с двигателем 3L).	139
Dyna Y1##, Y2##: Система зарядки (модели с двигателем 5L). Система запуска (модели выпуска с 08.1999 г.).	140
Dyna Y1##, Y2##: система облегчения запуска (модели с двигателем 3L).	141

ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ. ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ

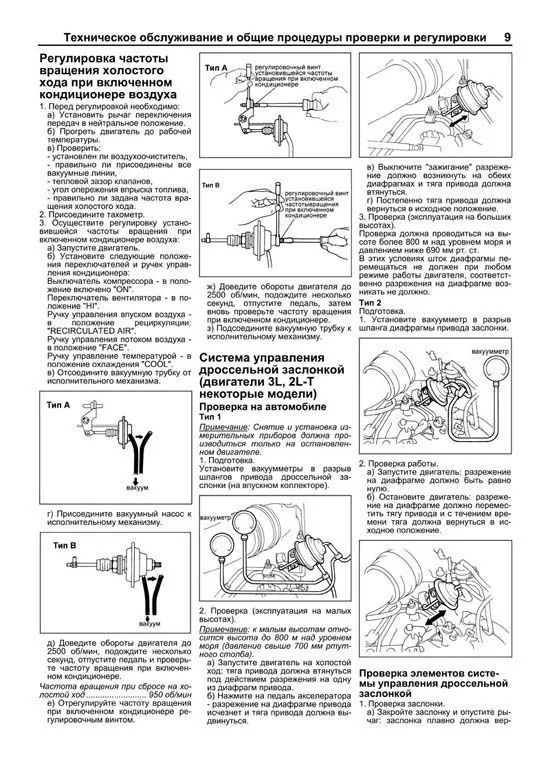

Пример текста из раздела " Техническое обслуживание и общие процедуры проверки и регулировки ":

Регулировка частоты вращения холостого хода при включенном кондиционере воздуха 1. Перед регулировкой необходимо: а) Установить рычаг переключения передач в нейтральное положение. б) Прогреть двигатель до рабочей температуры. в) Проверить: установлен ли воздухоочиститель, правильно ли присоединены все вакуумные линии, тепловой зазор клапанов, угол опережения впрыска топлива, правильно ли задана частота вращения холостого хода. 2. Присоедините тахометр. 3. Осуществите регулировку установившейся частоты вращения при включенном кондиционере воздуха: а) Запустите двигатель. б) Установите следующие положения переключателей и ручек управления кондиционера: Выключатель компрессора в положение включено "ON". Переключатель вентилятора в положение "HI". Ручку управления впуском воздуха в положение рециркуляции: "RECIRCULATED AIR". Ручку управления потоком воздуха в положение "FACE". Ручку управление температурой в положение охлаждения "COOL". в) Отсоедините вакуумную трубку от исполнительного механизма. г) Присоедините вакуумный насос к исполнительному механизму. д) Доведите обороты двигателя до 2500 об/мин, подождите несколько секунд, отпустите педаль и проверьте частоту вращения при включенном кондиционере. Частота вращения при сбросе на холостой ход .......................... 950 об/мин е) Отрегулируйте частоту вращения при включенном кондиционере регулировочным винтом. ж) Доведите обороты двигателя до 2500 об/мин, подождите несколько секунд, отпустите педаль, затем вновь проверьте частоту вращения при включенном кондиционере. з) Подсоедините вакуумную трубку к исполнительному механизму. Система управления дроссельной заслонкой (двигатели 3L, 2L-T некоторые модели) Проверка на автомобиле Тип 1 Примечание: Снятие и установка измерительных приборов должна производиться только на остановленном двигателе. 1. Подготовка. Установите вакуумметры в разрыв шлангов привода дроссельной заслонки (на впускном коллекторе). 2. Проверка (эксплуатация на малых высотах). Примечание: к малым высотам относится высота до 800 м над уровнем моря (давление свыше 700 мм ртутного столба). а) Запустите двигатель на холостой ход: тяга привода должна втянуться под действием разрежения на одну из диафрагм привода. б) Нажмите на педаль акселератора разрежение на диафрагме привода исчезнет и тяга привода должна выдвинуться. в) Выключите "зажигание" разрежение должно возникнуть на обеих диафрагмах и тяга привода должна втянуться. г) Постепенно тяга привода должна вернуться в исходное положение. 3. Проверка (эксплуатация на больших высотах). Проверка должна проводиться на высоте более 800 м над уровнем моря и давлением ниже 690 мм рт. ст. В этих условиях шток диафрагмы перемещаться не должен при любом режиме работы двигателя, соответственно разрежения на диафрагме возникать не должно. Тип 2 Подготовка. 1. Установите вакуумметр в разрыв шланга диафрагмы привода заслонки. 2. Проверка работы. а) Запустите двигатель: разрежение на диафрагме должно быть равно нулю. б) Остановите двигатель: разрежение на диафрагме должно переместить тягу привода и с течением времени тяга должна вернуться в исходное положение. Проверка элементов системы управления дроссельной заслонкой 1. Проверка заслонки. а) Закройте заслонку и опустите рычаг: заслонка плавно должна вер-

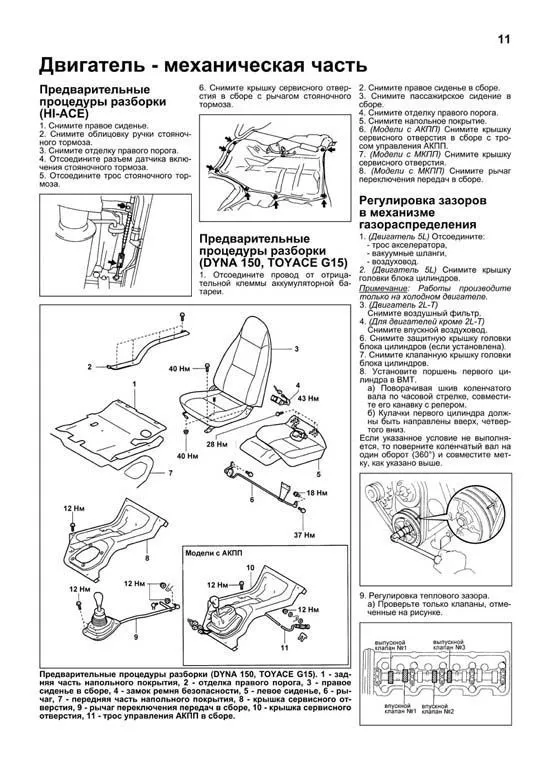

Пример текста из раздела " Двигатель механическая часть ":

Предварительные процедуры разборки (HI-ACE) 1. Снимите правое сиденье. 2. Снимите облицовку ручки стояночного тормоза. 3. Снимите отделку правого порога. 4. Отсоедините разъем датчика включения стояночного тормоза. 5. Отсоедините трос стояночного тормоза. 6. Снимите крышку сервисного отверстия в сборе с рычагом стояночного тормоза. Предварительные процедуры разборки (DYNA 150, TOYACE G15) 1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи. 2. Снимите правое сиденье в сборе. 3. Снимите пассажирское сидение в сборе. 4. Снимите отделку правого порога. 5. Снимите напольное покрытие. 6. (Модели с АКПП) Снимите крышку сервисного отверстия в сборе с тросом управления АКПП. 7. (Модели с МКПП) Снимите крышку сервисного отверстия. 8. (Модели с МКПП) Снимите рычаг переключения передач в сборе. Регулировка зазоров в механизме газораспределения 1. (Двигатель 5L) Отсоедините: трос акселератора, вакуумные шланги, воздуховод. 2. (Двигатель 5L) Снимите крышку головки блока цилиндров. Примечание: Работы производите только на холодном двигателе. 3. (Двигатель 2L-T) Снимите воздушный фильтр. 4. (Для двигателей кроме 2L-T) Снимите впускной воздуховод. 6. Снимите защитную крышку головки блока цилиндров (если установлена). 7. Снимите клапанную крышку головки блока цилиндров. 8. Установите поршень первого цилиндра в ВМТ. а) Поворачивая шкив коленчатого вала по часовой стрелке, совместите его канавку с репером. б) Кулачки первого цилиндра должны быть направлены вверх, четвертого вниз. Если указанное условие не выполняется, то поверните коленчатый вал на один оборот (360°) и совместите метку, как указано выше. 9. Регулировка теплового зазора. а) Проверьте только клапаны, отмеченные на рисунке.

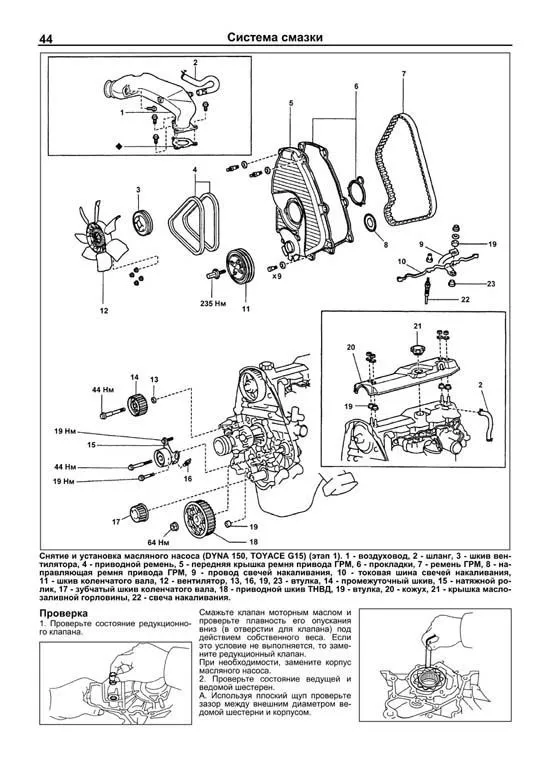

Пример текста из раздела " Система смазки ":

Проверка 1. Проверьте состояние редукционного клапана. Смажьте клапан моторным маслом и проверьте плавность его опускания вниз (в отверстии для клапана) под действием собственного веса. Если это условие не выполняется, то замените редукционный клапан. При необходимости, замените корпус масляного насоса. 2. Проверьте состояние ведущей и ведомой шестерен. А. Используя плоский щуп проверьте зазор между внешним диаметром ведомой шестерни и корпусом.

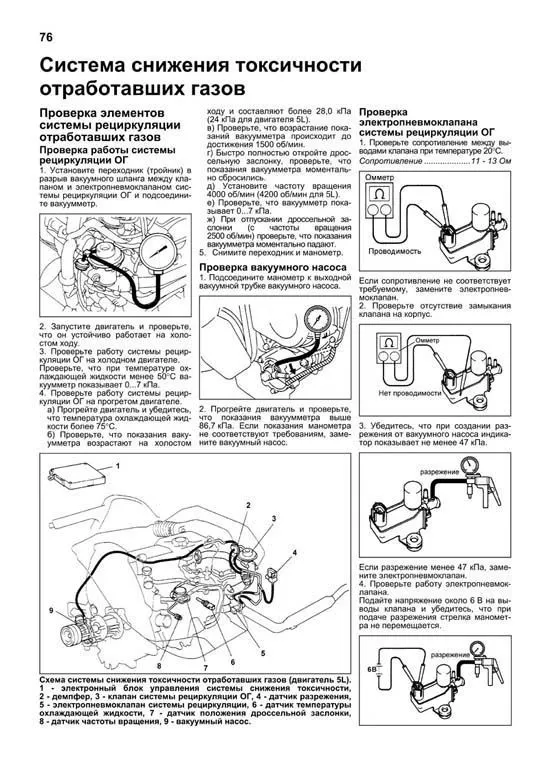

Пример текста из раздела " Система снижения токсичности отработавших газов ":

Проверка элементов системы рециркуляции отработавших газов Проверка работы системы рециркуляции ОГ 1. Установите переходник (тройник) в разрыв вакуумного шланга между клапаном и электропневмоклапаном системы рециркуляции ОГ и подсоедините вакуумметр. 2. Запустите двигатель и проверьте, что он устойчиво работает на холостом ходу. 3. Проверьте работу системы рециркуляции ОГ на холодном двигателе. Проверьте, что при температуре охлаждающей жидкости менее 50?С вакуумметр показывает 0...7 кПа. 4. Проверьте работу системы рециркуляции ОГ на прогретом двигателе. а) Прогрейте двигатель и убедитесь, что температура охлаждающей жидкости более 75?С. б) Проверьте, что показания вакуумметра возрастают на холостом ходу и составляют более 28,0 кПа (24 кПа для двигателя 5L). в) Проверьте, что возрастание показаний вакуумметра происходит до достижения 1500 об/мин. г) Быстро полностью откройте дроссельную заслонку, проверьте, что показания вакуумметра моментально сбросились. д) Установите частоту вращения 4000 об/мин (4200 об/мин для 5L). е) Проверьте, что вакуумметр показывает 0...7 кПа. ж) При отпускании дроссельной заслонки (с частоты вращения 2500 об/мин) проверьте, что показания вакуумметра моментально падают. 5. Снимите переходник и манометр. Проверка вакуумного насоса 1. Подсоедините манометр к выходной вакуумной трубке вакуумного насоса. 2. Прогрейте двигатель и проверьте, что показания вакуумметра выше 86,7 кПа. Если показания манометра не соответствуют требованиям, замените вакуумный насос. Проверка электропневмоклапана системы рециркуляции ОГ 1. Проверьте сопротивление между выводами клапана при температуре 20?С. Сопротивление ....................11 13 Ом Если сопротивление не соответствует требуемому, замените электропневмоклапан. 2. Проверьте отсутствие замыкания клапана на корпус. 3. Убедитесь, что при создании разрежения от вакуумного насоса индикатор показывает не менее 47 кПа. Если разрежение менее 47 кПа, замените электропневмоклапан. 4. Проверьте работу электропневмоклапана. Подайте напряжение около 6 В на выводы клапана и убедитесь, что при подаче разрежения стрелка манометра не перемещается.
