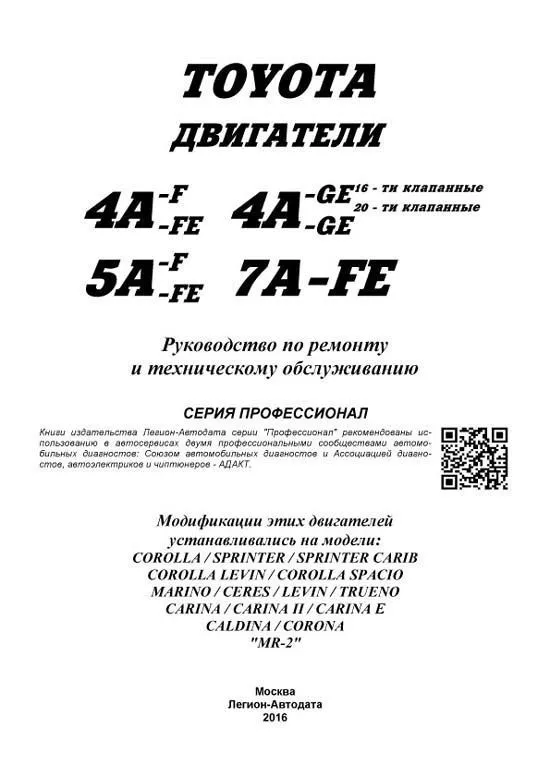

Книга Тойота двигатели 4A-F, 4A-FE, 4A-GE, 5A-F, 5A-FE, 7А-FE. Устанавливались на Королла, Спринтер, Спринтер Кариб, Королла Левин, Королла Спасио, Марино, Церес, Левин, Труено, Карина, Карина 2, Карина Е, Калдина, Корона, Мр2. Электросхемы, диагностика. Руководство по ремонту и эксплуатации двигателя. Серия Профессионал.
Руководство по ремонту карбюраторных двигателей 4A-F (1,6 л), 5A-F (1,5 л) и двигателей 4A-FE (1,6 л), шестнадцати- и двадцатиклапанных 4A-GE (1,6 л), 5A-FE (1,5 л), 7A-FE (1,8 л) с распределенным впрыском топлива.
Издание содержит подробные сведения по техническому обслуживанию, ремонту и регулировке элементов механической части двигателя, систем подачи топлива (включая карбюраторную и систему впрыска топлива (EFI)), систем смазки, охлаждения, зажигания, запуска и зарядки.
Приведены
инструкции по диагностике электронных систем управления бензиновыми двигателями для различных модификаций двигателей и автомобилей.
Подробно описаны
коды неисправностей (Flash), условия их возникновения и возможные причины.
Приведены разъемы и процедуры проверки сигналов на выводах блоков управления для различных модификаций двигателей - PinData.
Представлены
электросхемы систем управления двигателем, зажиганием, запуском и зарядкой для многих популярных автомобилей, на которые устанавливали данные двигатели.
Приведены возможные неисправности и методы их устранения, сопрягаемые размеры основных деталей и пределы их допустимого износа, рекомендуемые смазочные материалы, рабочие жидкости, необходимые для технического обслуживания.
Объем данной информации позволяет использовать руководство при ремонте других модификаций двигателей 4A и 5A: 4A-G, 4A-GZE, 4A-GELU, 4A-ELU, 4A-GEU, 4A-FHE и 5A-FHE.
Книга предназначена для автовладельцев, персонала СТО и ремонтных мастерских.
Книги издательства "Легион-Автодата" серии "Профессионал" рекомендованы к использованию в автосервисах двумя профессиональными сообществами: Союзом автомобильных диагностов и Ассоциацией диагностов, автоэлектриков и чиптюнеров – АДАКТ.
Скачать бесплатно

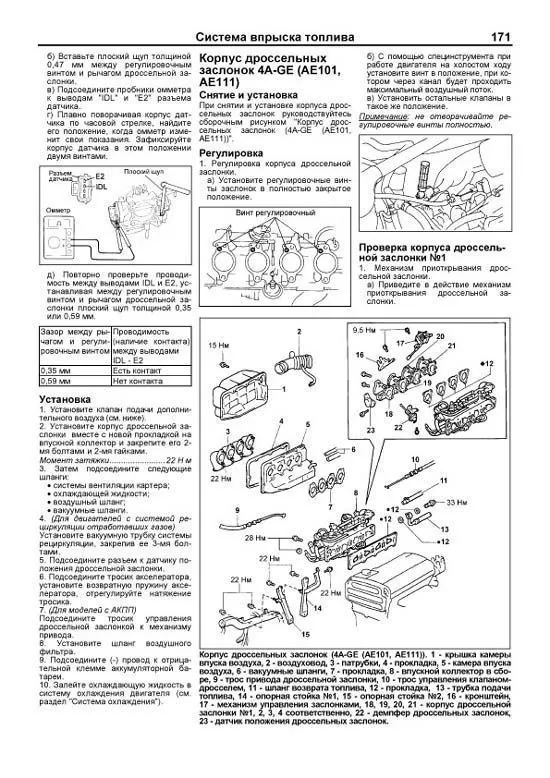

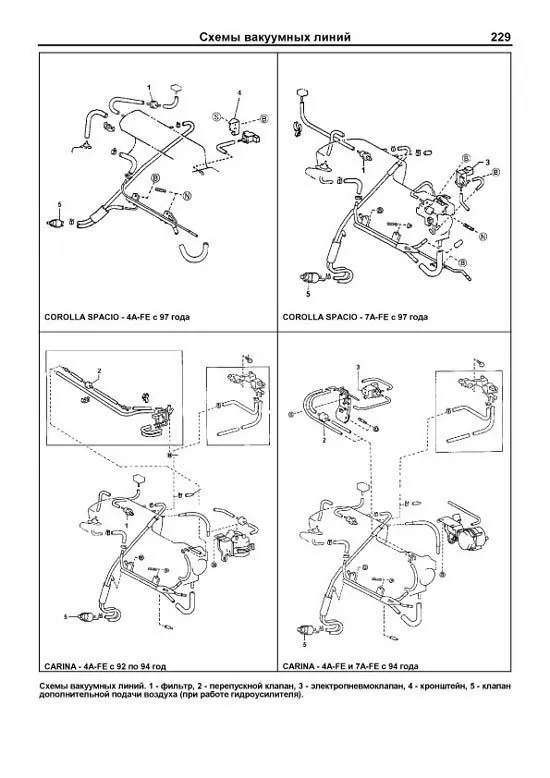

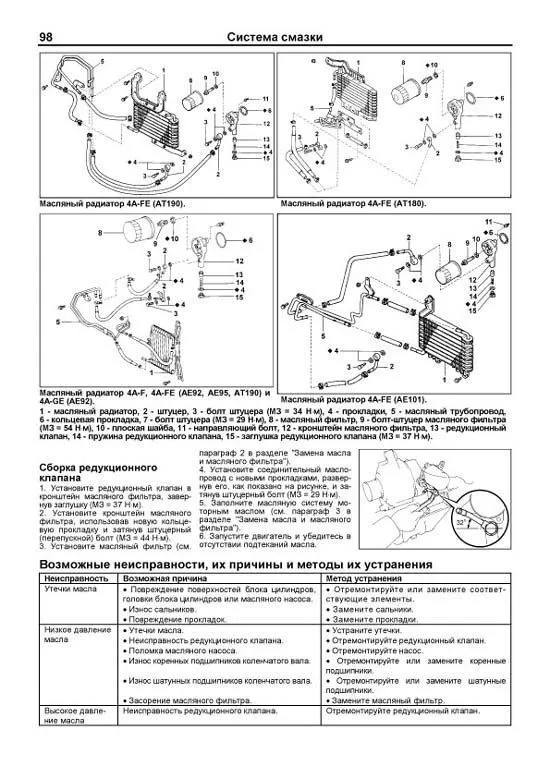

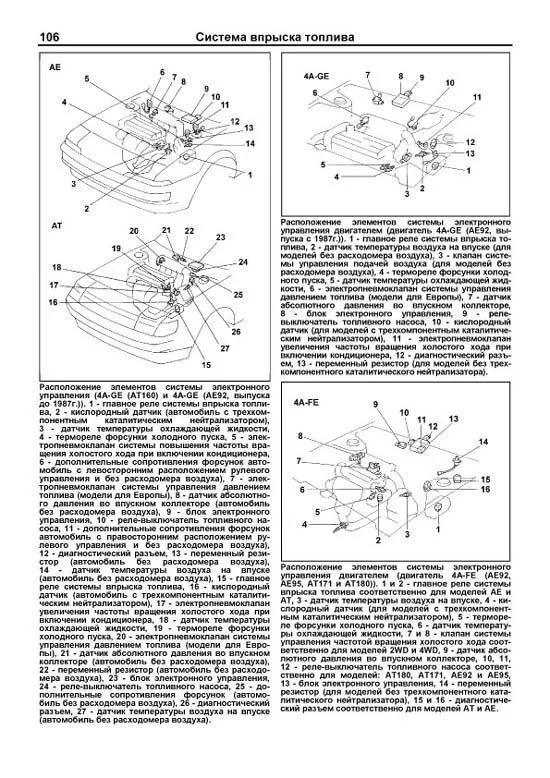

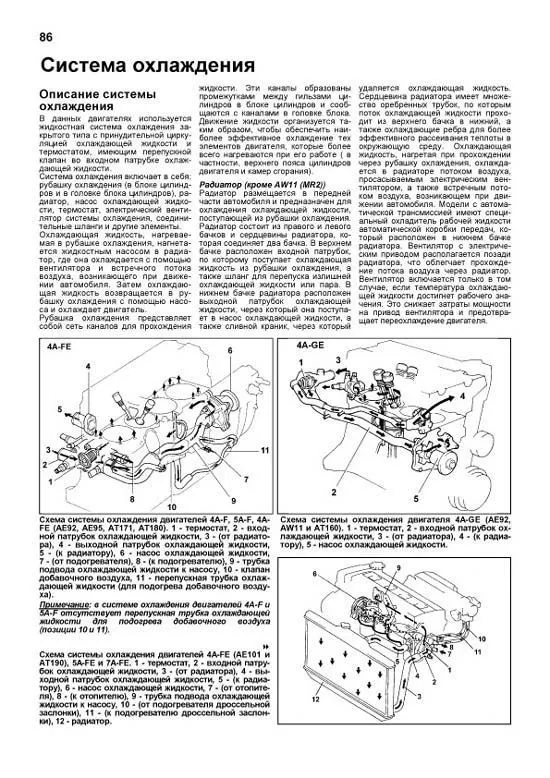

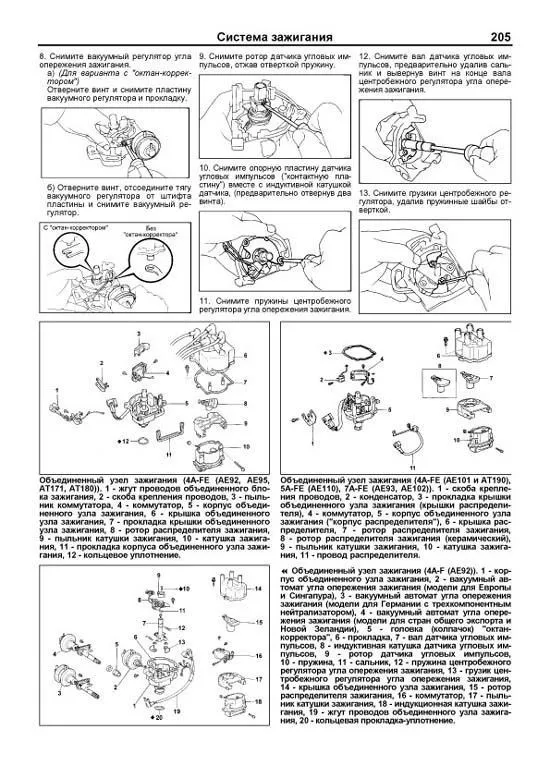

PDF страницы книги по ремонту и обслуживанию бензиновых двигателей Toyota 4А-F, 4A-FE, 4A-GE, 5А-F, 5A-FE, 7А-FE
Купить книгу по ремонту и эксплуатации двигателей Toyota 4А-F, 4A-FE, 4A-GE, 5А-F, 5A-FE, 7А-FE устанавливалиь на Corolla, Sprinter, Sprinter Carib, Corolla Levin, Corolla Spasio, Marino, Ceres, Levin, Trueno, Carina, Carina 2, Carina E, Caldina, Corona, MR2, электросхемы Вы можете в нашем интернет-магазине с доставкой Почтой России или курьером по Москве.
Посмотреть содержаниеОглавление 3
Сокращения и условные обозначения 6
Идентификация 6
Общие инструкции по ремонту 6
Двигатель - механическая часть
Описание двигателей 4A-F, 5A-F, 4A-FE, 5A-FE, 7A-FE и 4A-GE 7
Проверка уровня и качества охлаждающей жидкости 8
Проверка качества и уровня моторного масла 8
Проверка и очистка воздушного фильтра 8
Проверка состояния аккумуляторной батареи 8
Проверка высоковольтных проводов 8
Проверка свечей зажигания 8
Проверка ремней привода навесных агрегатов 8
Проверка и регулировка тепловых зазоров в клапанах 9
Проверка и регулировка угла опережения зажигания 15
Предварительные замечания 15
Проверка и регулировка угла опережения зажигания 16
Проверка и регулировка частоты вращения и состава смеси на режиме нормального холостого хода 17
Дополнительные регулировки элементов системы топливоподачи 20
Проверка системы впуска с дросселированием перед клапаном для двигателей, предназначенных для работы на обедненных составах смеси 21
Проверка клапана системы VVT (только 4A-GE (AE101, AE111) 22
Проверка на двигателе 22
Проверка работы клапана 22
Проверка компрессии 22
Ремень привода ГРМ 22

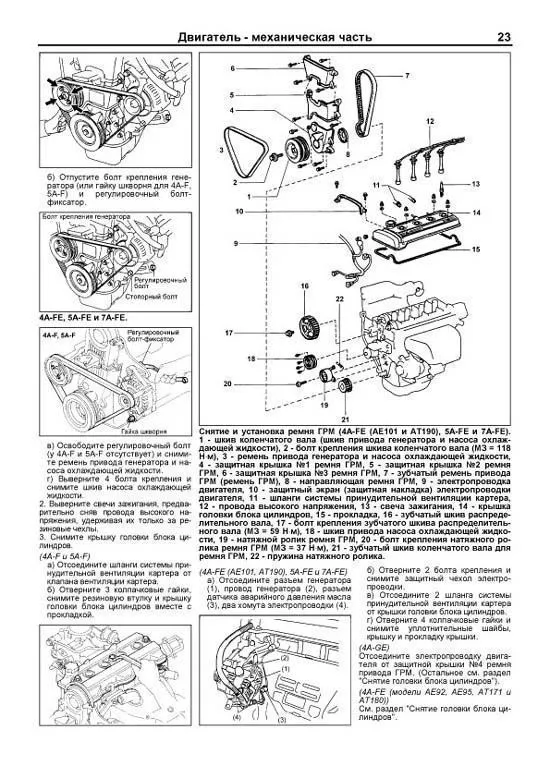

Снятие ремня ГРМ 22
Проверка состояния элементов привода ГРМ 26
Установка ремня ГРМ 26
Головка блока цилиндров 29
Общие сведения 29
Снятие головки блока цилиндров 4А-F и 5A-F 29
Снятие головки блока цилиндров 4А-FЕ, 5А-FE и 7А-FE 33
Снятие головки блока цилиндров 4А-GЕ (АЕ92, AW11 и АТ160) 41
Снятие головки блока цилиндров 4А-GЕ (AE101, AE111) 45
Разборка головки блока цилиндров 47
Проверка, очистка и ремонт деталей головки блока цилиндров 47
Сборка головки блока цилиндров 53
Установка головки блока цилиндров 4А-F и 5A-F 54
Установка головки блока цилиндров 4А-FЕ, 5А-FE и 7А-FE 57
Установка головки блока цилиндров 4А-GЕ (АЕ92, AW11 и AT160) 65
Установка головки блока цилиндров 4А-GЕ (AE101, AE111) 69
Блок цилиндров 69
Общие сведения 69
Подготовка к разборке блока цилиндров 69
Разборка блока цилиндров 72
Проверка блока цилиндров 75
Разборка узла "поршень-шатун" 75
Проверка состояния поршня и шатуна 76
Расточка цилиндров 78
Проверка и ремонт коленчатого вала 78
Проверка обратных клапанов и форсунок для охлаждения поршня (4А-GE) 79
Замена сальников коленчатого вала 79
Замена штуцера (4А-GE) 79
Сборка узла "поршень-шатун" 79
Сборка блока цилиндров 80
Окончательная сборка двигателя 81
Поиск неисправностей 84
Двигатель перегревается 84
Затрудненный запуск двигателя 84
Неустойчивый холостой ход 84
"Провалы" в работе двигателя/вялый разгон 84
Калильное зажигание двигателя 85
Догорание в глушителе, вспышки в карбюраторе 85
Увеличенный расход масла 85
Увеличенный расход топлива 85
Система охлаждения
Описание системы охлаждения 86
Заправочные емкости системы охлаждения 87
Проверка уровня и качества охлаждающей жидкости 87
Замена охлаждающей жидкости 87
Насос охлаждающей жидкости 88
Термостат 90
Радиатор 90
Вентилятор системы охлаждения с электроприводом 91
Проверка электровентилятора системы охлаждения на автомобиле 91
Проверка термовыключателя (термореле) 92
Проверка главного реле двигателя (ENGINE MAIN) (для моделей АЕ и АТ) или главного реле электровентилятора системы охлаждения (FAN MAIN RELAY) (для модели AW) 92
Проверка реле вентилятора системы охлаждения или реле №1 вентилятора системы охлаждения ("FAN №1") (для АЕ110, АЕ101 и АТ190, а также для модели AW) 93
Проверка мотора электровентилятора 93
Проверка узлов электровентилятора и элементов системы управления электровентилятором (AW) 94
Возможные неисправности, их причины и методы устранения 94
Система смазки
Описание системы смазки 95
Масляный насос 95
Регулятор давления масла (редукционный клапан) 95
Масляный фильтр 95
Проверка давления масла 96
Замена масла и фильтра 96
Масляный насос 96
Замена переднего сальника коленчатого вала 97
Масляный радиатор и редукционный клапан 97
Снятие и установка масляного радиатора 97
Снятие редукционного клапана 97
Проверка редукционного клапана 97
Сборка редукционного клапана 98
Возможные неисправности, их причины и методы их устранения 98
Система впрыска топлива
Общие положения 99
Описание системы впрыска топлива 99
Топливная система 99
Система воздухоснабжения 99
Система электронного управления 100

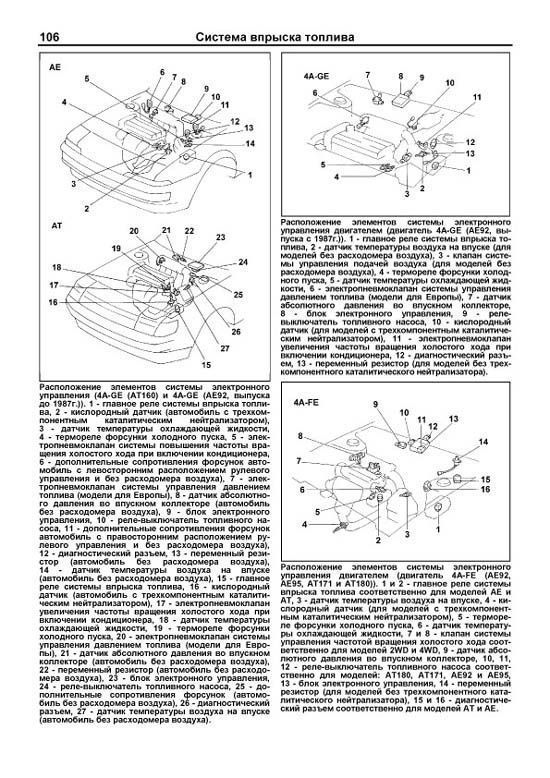

Расположение компонентов системы впрыска топлива 105
Меры предосторожности 109
Меры предосторожности при обслуживании 109
Меры предосторожности при наличии на автомобиле мобильной системы радиосвязи (HAM, CB и т.д.) 109
Меры предосторожности при работе с системой воздухоснабжения 110
Меры предосторожности при работе с электронной системой управления 110
Меры предосторожности при работе с топливной системой 110
Система диагностирования 111
Описание 111
Контрольная лампа "CHECK" 112
Вывод диагностических кодов в режиме текущей самодиагностики 112
Вывод диагностических кодов в режиме тестирования 113
Стирание диагностического кода 114
Индикация диагностики 114
Диагностические коды для электронного блока управления 115
4A-GE без расходомера воздуха (AT160 и АЕ92 выпуска с 1987 года) 115
4A-GE с расходомером воздуха (AT160 и AE92 выпуска с 1987 года), 4A-GE (AE92 выпуска с 1989 года), 4A-FE (АЕ92, АЕ95, АТ171 и АТ180) 115
4A-FE серийный вариант (АЕ101, АТ190), 4A-FE с системой сгорания обеденных смесей (АЕ101, АТ190), 5A-FE (АЕ110) выпуска с 1995 года и 7A-FE (AE93, AE102, AE103) 117
4A-FE (АЕ111), 5A-FE (AE110) выпуска с 1997 года, 7A-FE (AE115) 120
4A-GE (AE111) 121
Диагностика неисправностей при помощи ездового теста 122
Код № 21 - Кислородный датчик 122
Код № 25 - Бедная топливовоздушная смесь 123
Код № 52 - Датчик детонации 123
Поиск неисправностей вольт/омметром 123
Процедура проверки системы электронного управления впрыском топлива 123
Выводы электронного блока управления 125
Выводы электронного блока управления (обозначения) 127
Напряжение и сопротивление между выводами электронного блока управления 130
Проверки отдельных цепей системы электронного управления впрыском топлива с помощью вольтметра 134
Выводы: +В - Е1, +В1 - Е1 135
Выводы: ВАТТ - Е1 135
Выводы: IDL - E2, VTA - E2, VCC - E2 135
Выводы: IGT - E1 136
Выводы: STA - E1 137
Выводы: №10 - E01, Е02, №20 - Е01, Е02 138
4A-GE (система впрыска топлива с дополнительными сопротивлениями форсунок) 138
Выводы: W - E1 139
Выводы: PIM - E2 и VCC - E2 (VC - E2 - для двигателей 5А-FE и 7A-FE) 139
Выводы: VC - E2 и VS - E2 (двигатели с расходомером воздуха) 139
Выводы: THA - E2 140
Выводы: THW - E2 140
Выводы: А/С - E1 (модели с кондиционером) 140
Выводы: RSC - E1, RSO - E1 141
Проверка кислородного датчика и/или датчика обедненного состава смеси 141
Система электронного управления 143
Главное реле системы впрыска топлива 143
Реле-выключатель топливного насоса 144
Дополнительные сопротивления и реле форсунок 144
Термовременное реле форсунки холодного пуска 145
Датчик температуры охлаждающей жидкости и датчик температуры воздуха на впуске (двигатели без расходомера воздуха) 145
Датчик абсолютного давления во впускном коллекторе (двигатели без расходомера воздуха) 145
Переменный резистор (двигатели без расходомера воздуха и/или каталитического нейтрализатора) 146
Выключатель запрещения запуска (модели с АКПП) (4A-FE (AE111), 5A-FE (AE110), 7A-FE (AE115)) 147
Датчик детонации 147
Электромагнитный клапан повышения частоты вращения холостого хода при включении кондиционера (модели с кондиционером) 147
Электропневмоклапан системы управления подачей воздуха (4A-FE (АЕ101 и А190)) 148
Кислородный датчик (моделей с каталитическим нейтрализатором отработавших газов) 148
Датчик температуры отработавших газов 149
Проверка кислородного датчика 150
Датчик обедненного состава смеси (4A-FE с системой сгорания обедненных смесей) 151
Система выключения подачи топлива на режимах принудительного холостого хода 152
Система управления давлением топлива в зависимости от температуры двигателя (4A-GE (модели АТ160 и АЕ92 для Европы) 152
Система увеличения частоты вращения на режиме холостого хода (4A-GE (АТ160 и АЕ92) с расходомером воздуха) 153
Клапан системы управления частотой вращения на режиме холостого хода (4A-FE (АЕ92, АЕ95, АТ171 и АТ180)) 153
Клапан системы управления подачей воздуха (4A-GE (АЕ92) без расходомера воздуха, выпуска с 1989 года) 154
Система выключения кондиционера (4A-FE (AE111), 5A-FE (AE110), 7A-FE (AE115)) 154
Топливный насос 154
Проверка на двигателе 155
Проверка топливного насоса 157
Снятие и установка топливного насоса (4A-GE (АЕ92 и АТ160) и 4A-FE (АЕ92, АЕ95 и АТ171)) 157
Снятие и установка топливного насоса (4A-FE (АЕ101, АТ180 и АТ190), 5A-FE (АЕ110), 7A-FE (AE93, AE102)) 158
Снятие и установка топливного насоса (4A-GE (AE111)) 159
Разборка и сборка топливного насоса (4A-FE (AE101, AT190), 5A-FE (AE110), 7A-FE (AE93, AE102)) 159
Разборка и сборка топливного насоса (4A-FE (АТ180)) 160
Форсунка холодного пуска 161
Проверка на двигателе 161
Снятие форсунки холодного пуска 161
Проверка форсунки холодного пуска 161
Установка форсунки холодного пуска 162
Регулятор перепада давления топлива 162
Проверка на двигателе 162
Форсунки 163
Проверка форсунок на двигателе 163
Снятие форсунок 164
Проверка форсунок 166
Установка форсунок 166
Расходомер воздуха 169
Проверка на двигателе 169
Снятие расходомера воздуха 169
Проверка расходомера воздуха 169
Установка расходомера воздуха 169
Корпус дроссельной заслонки (4A-GE (АЕ92, AW11 и AT160)) 169
Проверка на двигателе 170
Корпус дроссельных заслонок 4A-GE (AE101, AE111) 171
Снятие и установка 171
Регулировка 171
Проверка корпуса дроссельной заслонки №1 171
Проверка корпуса дроссельной заслонки №2 172
Проверка корпуса дроссельной заслонки №3 173
Проверка корпуса дроссельной заслонки №4 173
Корпус дроссельной заслонки (4A-FE, 5A-FE, 7A-FE) 173
Проверка на двигателе 173
Снятие корпуса дроссельной заслонки 175
Проверка корпуса дроссельной заслонки 175
Установка корпуса дроссельной заслонки 176
Клапан системы управления частотой вращения холостого хода 177
Проверка на двигателе 177
Снятие клапана системы управления частотой вращения холостого хода 178
Проверка клапана системы управления частотой вращения холостого хода 178
Установка клапана системы управления частотой вращения холостого хода 179
Примечания к процедурам поиска неисправностей 179
Порядок поиска неисправностей 179
Двигатель не запускается, или запускается с трудом (коленчатый вал не проворачивается или проворачивается медленно) 179
Двигатель не запускается или запускается с трудом (коленчатый вал проворачивается легко) 179
Двигатель часто глохнет 180
Двигатель иногда глохнет 180
Неустойчивый холостой ход и/или пропуски зажигания 180
Высокая частота вращения холостого хода 180
Вспышки во впускной системе (бедная смесь) 181
Догорание топлива в выхлопной трубе (богатая смесь, пропуски зажигания) 181
Двигатель работает с перебоями и/или плохой разгон 181
Система топливоподачи с карбюратором
Описание карбюратора и некоторых элементов системы питания 182
Меры предосторожности 185
Проверки на автомобиле 185
Холодный двигатель 185

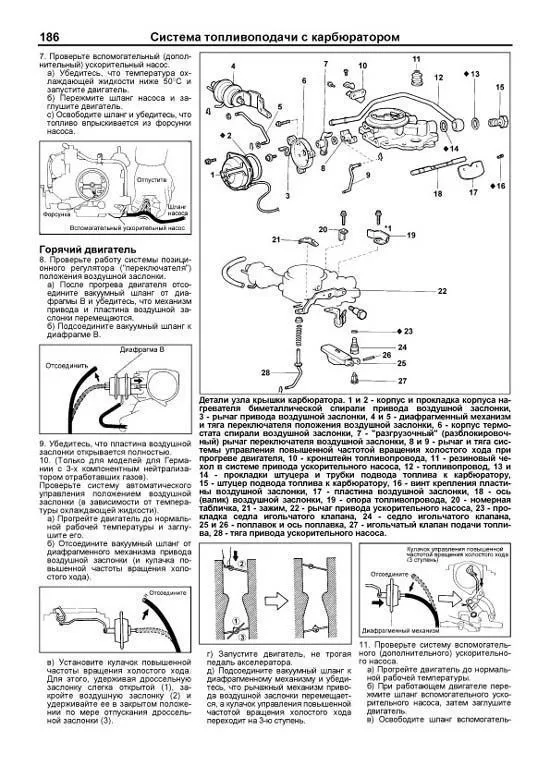

Горячий двигатель 186
Конструктивное оформление карбюратора 187
Снятие карбюратора 188
Разборка карбюратора 189
Технология очистки карбюратора 191
Проверка карбюратора 191
Сборка карбюратора 191
Регулировка карбюратора 194
Установка карбюратора 196
Топливный насос 196
Снятие топливного насоса 196
Проверка насоса (испытание на герметичность) 197
Поиск неисправностей 197
Установка топливного насоса 197
Система зажигания
Описание 198
Проверка на искрообразование 198
Проверка высоковольтных проводов 200
Проверка свечей зажигания 200
Стандартные свечи зажигания 200
Свечи зажигания с платиновыми электродами 201
Проверка элементов системы зажигания или элементов объединенного узла зажигания 201
Проверка катушки зажигания 201
Проверка распределителя 202
Проверка с помощью осциллографа 203
Объединенный узел зажигания 204
Снятие 204

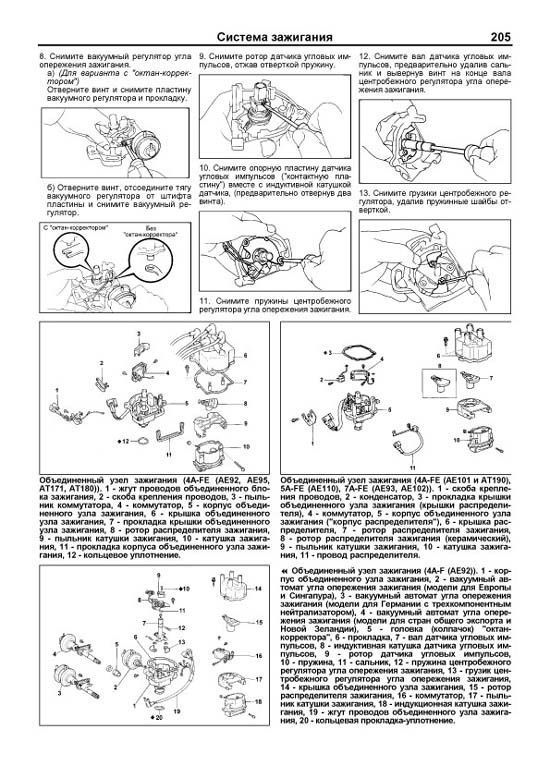

Разборка объединенного узла зажигания (4A-F (АЕ92) и 5A-F) 204
Проверка объединенного узла зажигания (4A-F (АЕ92) и 5A-F) 206
Сборка объединенного узла зажигания (4A-F (АЕ92) и 5A-F) 206
Установка объединенного узла зажигания (4A-F (АЕ92) и 5A-F) 207
Разборка объединенного узла зажигания (4A-FE, 5A-FE, 7A-FE) 207
Проверка объединенного узла зажигания (4A-FE, 5A-FE, 7A-FE) 208
Сборка объединенного узла зажигания (4A-FE, 5A-FE, 7A-FE) 208
Установка объединенного узла зажигания (4A-FE, 5A-FE, 7A-FE) 208
Распределитель системы зажигания 209
Снятие 209
Разборка 209
Проверка 209
Замена ведомой шестерни распределителя 209
Сборка 210
Установка 210
Возможные неисправности, их причины и методы их устранения 211
Система запуска
Схемы соединений стартера 212
Расположение на двигателе 212
Стартер без редуктора 212
Стартер с обычным редуктором 213
Стартер с планетарным редуктором 214
Замена выводов тягового реле (7A-FE (АЕ103)) 216
Проверка стартера 217
Проверка якоря 217
Проверка коллектора 217
Проверка статора 217
Проверка щеток 217
Проверка пружин щеток 218
Проверка щеткодержателя 218
Проверка обгонной муфты и шестерен 218
Проверка водила и подшипников (для стартера с планетарным редуктором) 218
Проверка подшипников (для стартера с обычным редуктором) 218
Проверка тягового реле 219
Проверка работы стартера 219
Реле стартера 220
Поиск неисправностей 220
Система зарядки
Меры предосторожности 221
Проверки на автомобиле 221
Генератор - разборка, проверка и сборка 222
Разборка 222
Проверка ротора 223
Проверка статора 223
Проверка щеток 224
Проверка блока выпрямителей 225
Проверка подшипников 225
Сборка 225
Главное реле двигателя (4A-F, 4A-GE(AE92)) 226
Схемы вакуумных линий 227
