Купить книгу по ремонту и эксплуатации Toyota Land Cruiser Prado 120 с 2002 автолюбитель

Книга Toyota Land Cruiser Prado 120 2002-2009 бензин, дизель, каталог з/ч, электросхемы. Руководство по ремонту и эксплуатации автомобиля. Автолюбитель. Легион-Автодата

Увеличить обложку

Артикул: 3100 - назовите при заказе по телефону
Издательство: Легион-Aвтодата
ISBN: 5-88850-313-4
Число страниц: 468
Формат: А4
Переплет: Мягкий
Год выпуска: 2002-09
V бенз дв: 2.7; 3.4
V диз дв: 3.0

Цена в интернет-магазине: 1 440 руб.

Есть в наличии

Количество:

В корзину

Книга Тойота Ленд Крузер Прадо 120 2002-2009 с бензиновыми 3RZ-FE 2,7 л, 2TR-FE 2,7 л, 5VZ-FE 3,4 л и дизельным 1KD-FTV 3,0 л Коммон Рейл двигателями, каталог расходных запчастей, электросхемы. Характерные неисправности. Полезные ссылки. Руководство по ремонту и техническому обслуживанию автомобиля. Серия Автолюбитель

Руководство по ремонту Toyota Land Cruiser Prado 120, оборудованных бензиновыми 3RZ-FE (2,7 л), 2TR-FE (2,7 л), 5VZ-FE (3,4 л) и дизельным 1KD-FTV (3,0 л Common Rail) двигателями.

Издание содержит руководство по эксплуатации, описание систем, подробные сведения по техническому обслуживанию автомобиля, диагностике, ремонту и регулировке некоторых элементов систм двигателя зажигания, запуска и зарядки), элементов автоматических коробок передач, раздаточной коробки (в т.ч. системы управления электроприводом механизма блокировки межосевого дифференциала), заднего и переднего редукторов, тормозной системы (включая антиблокировочную систему тормозов (ABS) и систему курсовой устойчивости (VSC)), рулевого управления и подвески (в т.ч. системы АНС), кузовных элементов, систем кондиционирования (АС) и вентиляции, системы пассивной безопасности (SRS).

Инструкции по диагностике 4 электронных систем: управления бензиновым и дизельным двигателем, АКПП, ABS, VSC, АС.

Подробно описано 328 кодов неисправностей P0, P1, P2, B2, U0, C0, C1, Flash; условия их возникновения и возможные причины.

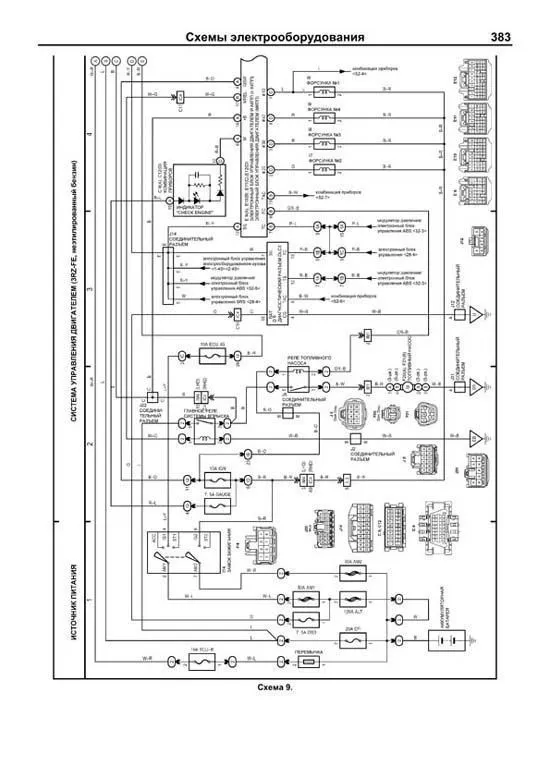

Представлены 75 основных электросхем (23 системы) для различных вариантов комплектации и описание проверок основных элементов электрооборудования.

Более полная информация по диагностике (15 систем), электросхемам (164 схемы), ремонтным работам представлена в книге "Toyota Land Cruiser Prado 120" серии "ПРОФЕССИОНАЛ".

Информация для профессиональной диагностики и ремонта электрооборудования различных систем автомобиля представлена в диагностической онлайн-системе MotorData. Используя быстрые переходы по интерактивным ссылкам, Вы сможете решить проблему быстрее и сэкономить время. Подробности на MotorData.ru

В разделе «Полезные ссылки» подобраны и отсортированы ссылки (в виде QR-кодов и url-ссылок) на интернет-ресурсы, содержащие наиболее интересную и грамотную информацию по Вашему автомобилю.

Приведены возможные неисправности и методы их устранения, сопрягаемые размеры основных деталей и пределы их допустимого износа, рекомендуемые смазочные материалы, рабочие жидкости и номера запчастей, необходимых для технического обслуживания, размеры рекомендуемых шин.

Книга серии "Автолюбитель" позволит вам самостоятельно проводить периодическое техническое обслуживание автомобиля или несложный ремонт, для которого не требуется дорогостоящего оборудования. Также книга серии "Автолюбитель" может выручить вас в дороге, если вам придется пользоваться услугами автосервиса, незнакомого или малознакомого с особенностями модели вашего автомобиля. Для более сложного ремонта электронных систем в книге представлены основные электросхемы и базовая диагностика электронных систем. С распространением и доступностью средств диагностики автомобилей продвинутый автолюбитель сможет провести несложные операции по диагностике собственного автомобиля. В этом Вам поможет бесплатная версия программы MotorData ELM.

Характерные для данного автомобиля неисправности предупредят водителя о возможных поломках узлов и деталей и позволят найти приемлемое решение проблем, каталог наиболее востребованных запчастей, описание схем их самостоятельной покупки и подробное рассмотрение конструкции узлов автомобиля дадут вам возможность сэкономить на приобретении запчастей. Качественное изложение материала позволяет сократить время обслуживания автомобиля и сделать его более эффективным.

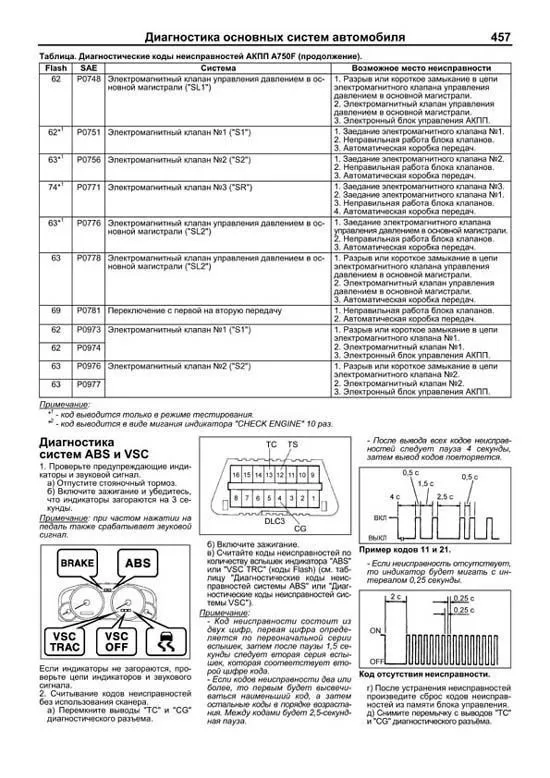

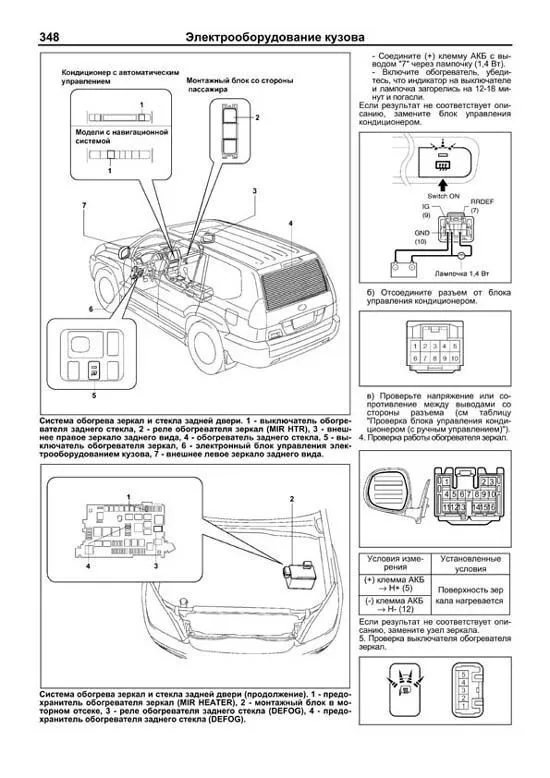

Скачать бесплатно PDF страницы книги по ремонту и обслуживанию Toyota Land Cruiser Prado 120 2002-2009 бензин, дизель, каталог з/ч, электросхемы

Купить книгу по ремонту и эксплуатации автомобиля Toyota Land Cruiser Prado 120 2002-2009 с бензиновыми 3RZ-FE 2,7 л, 2TR-FE 2,7 л, 5VZ-FE 3,4 л и дизельным 1KD-FTV 3,0 л двигателями, каталог расходных запчастей, электросхемы Вы можете в нашем интернет-магазине с доставкой Почтой России или курьером по Москве.

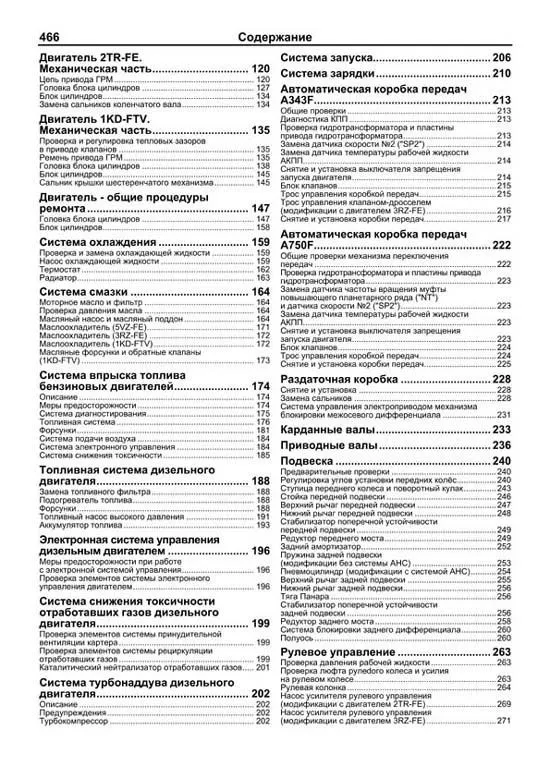

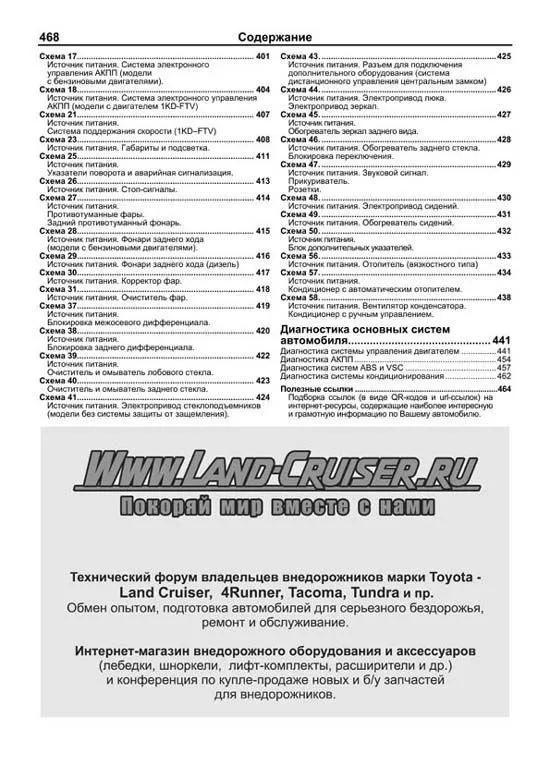

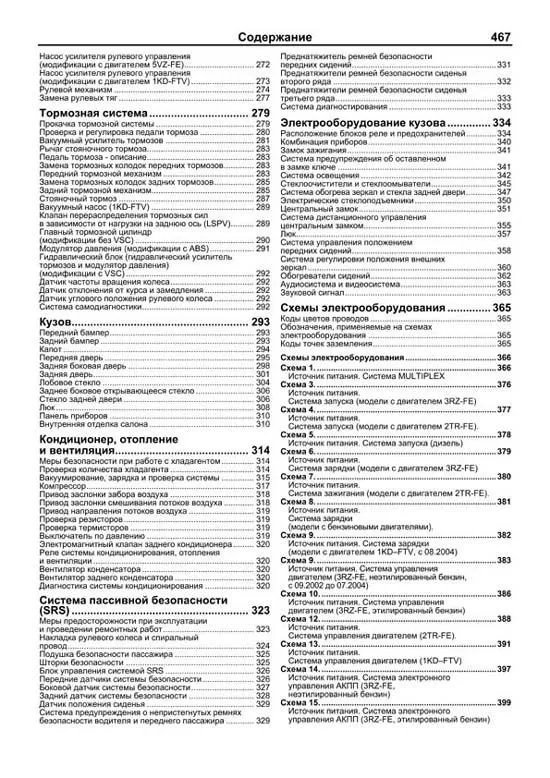

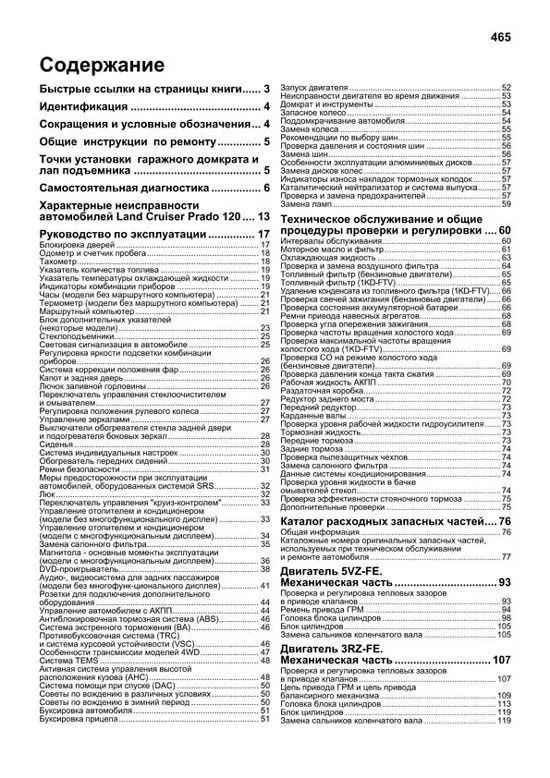

Посмотреть содержание

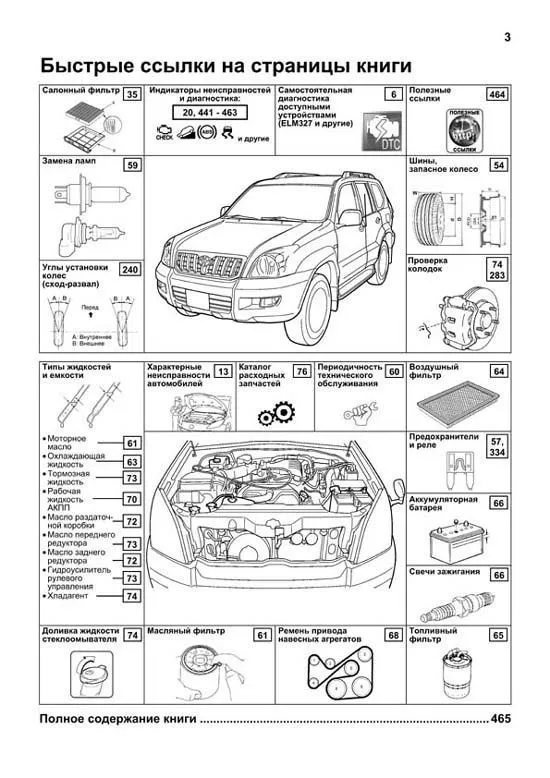

Быстрые ссылки на страницы книги	3
Идентификация	4
Сокращения и условные обозначения	4
Общие инструкции по ремонту	5
Точки установки гаражного домкрата и лап подъемника	5
Самостоятельная диагностика	6

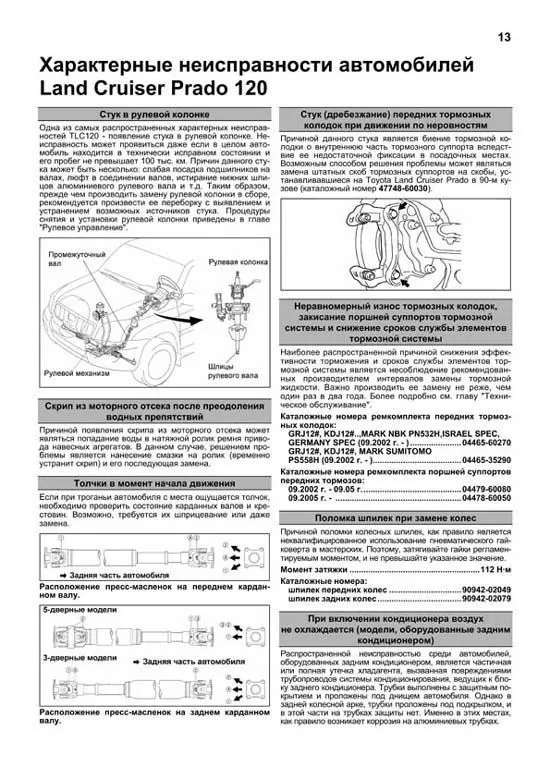

Характерные неисправности автомобилей Land Cruiser Prado 120	13

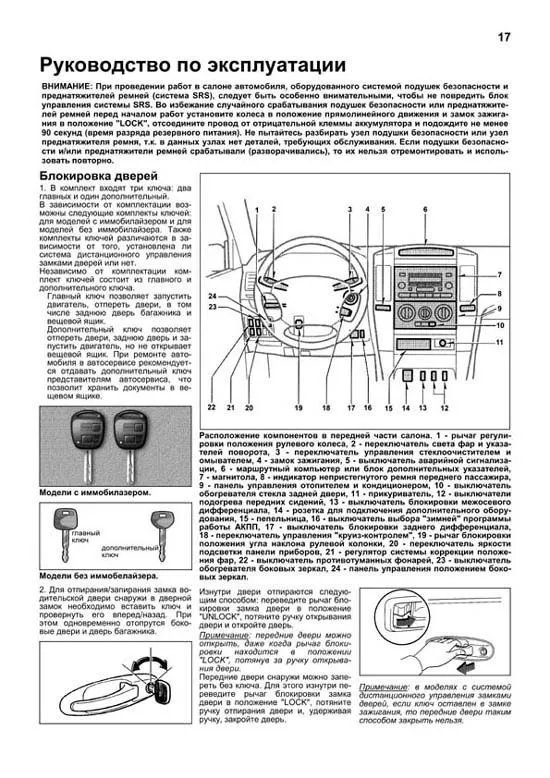

Руководство по эксплуатации	17
Блокировка дверей	17
Одометр и счетчик пробега	18
Тахометр	18
Указатель количества топлива	19
Указатель температуры охлаждающей жидкости	19
Индикаторы комбинации приборов	19
Часы (модели без маршрутного компьютера)	21
Термометр (модели без маршрутного компьютера)	21
Маршрутный компьютер	21
Блок дополнительных указателей (некоторые модели)	23
Стеклоподъемники	25
Световая сигнализация в автомобиле	25
Регулировка яркости подсветки комбинации приборов	26
Система коррекции положения фар	26
Капот и задняя дверь	26
Лючок заливной горловины	26
Переключатель управления стеклоочистителем и омывателем	27
Регулировка положения рулевого колеса	27
Управление зеркалами	27
Выключатели обогревателя стекла задней двери и подогревателя боковых зеркал	28
Сиденья	28
Система индивидуальных настроек	30
Обогреватель передних сидений	30
Ремни безопасности	31
Меры предосторожности при эксплуатации автомобилей, оборудованных системой SRS	32
Люк	32
Переключатель управления "круиз-контролем"	33
Управление отопителем и кондиционером (модели без многофункционального дисплея)	33
Управление отопителем и кондиционером (модели с многофункциональным дисплеем)	34
Замена салонного фильтра	35
Магнитола - основные моменты эксплуатации (модели с многофункциональным дисплеем)	36
DVD-проигрыватель	38
Аудио-, видеосистема для задних пассажиров (модели без многофункционального дисплея)	41
Розетки для подключения дополнительного оборудования	44
Управление автомобилем с АКПП	44
Антиблокировочная тормозная система (ABS)	46
Система экстренного торможения (ВА)	46
Противобуксовочная система (TRC) и система курсовой устойчивости (VSC)	46
Особенности трансмиссии моделей 4WD	47
Система TEMS	48
Активная система управления высотой расположения кузова (AHC)	48
Система помощи при спуске (DAC)	50
Советы по вождению в различных условиях	50
Советы по вождению в зимний период	50
Буксировка автомобиля	51
Буксировка прицепа	51
Запуск двигателя	52
Неисправности двигателя во время движения	53
Домкрат и инструменты	53
Запасное колесо	54
Поддомкрачивание автомобиля	54
Замена колеса	55
Рекомендации по выбору шин	55
Проверка давления и состояния шин	56
Замена шин	56
Особенности эксплуатации алюминиевых дисков	57
Замена дисков колес	57
Индикаторы износа накладок тормозных колодок	57
Каталитический нейтрализатор и система выпуска	57
Проверка и замена предохранителей	57
Замена ламп	59
Техническое обслуживание и общие процедуры проверки и регулировки	60
Интервалы обслуживания	60

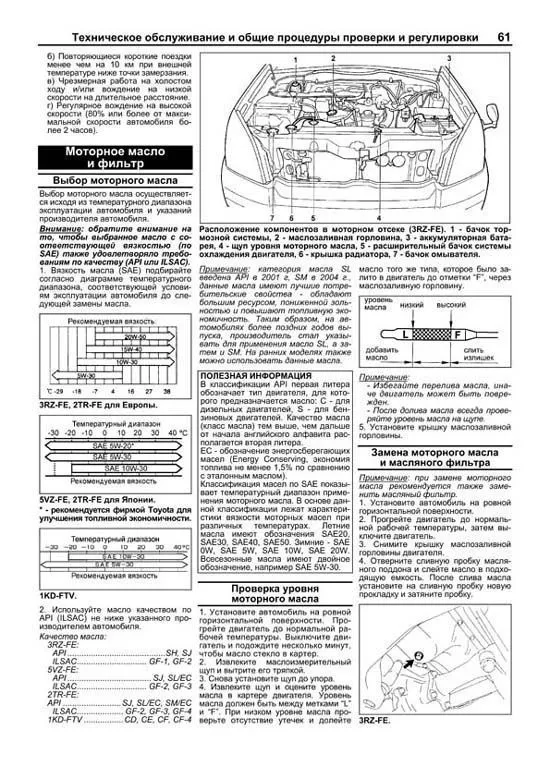

Моторное масло и фильтр	61
Охлаждающая жидкость	63
Проверка и замена воздушного фильтра	64
Топливный фильтр (бензиновые двигатели)	65
Топливный фильтр (1KD-FTV)	65
Удаление конденсата из топливного фильтра (1KD-FTV)	66
Проверка свечей зажигания (бензиновые двигатели)	66
Проверка состояния аккумуляторной батареи	66
Ремни привода навесных агрегатов	68
Проверка угла опережения зажигания	68
Проверка частоты вращения холостого хода	69
Проверка максимальной частоты вращения холостого хода (1KD-FTV)	69
Проверка СО на режиме холостого хода (бензиновые двигатели)	69
Проверка давления конца такта сжатия	69
Рабочая жидкость АКПП	70
Раздаточная коробка	72
Редуктор заднего моста	72
Передний редуктор	73
Карданные валы	73
Проверка уровня рабочей жидкости гидроусилителя	73
Тормозная жидкость	73
Передние тормоза	73
Задние тормоза	74
Проверка пылезащитных чехлов	74
Замена салонного фильтра	74
Данные системы кондиционирования	74
Проверка уровня жидкости в бачке омывателей стекол	74
Проверка эффективности стояночного тормоза	75
Дополнительные проверки	75

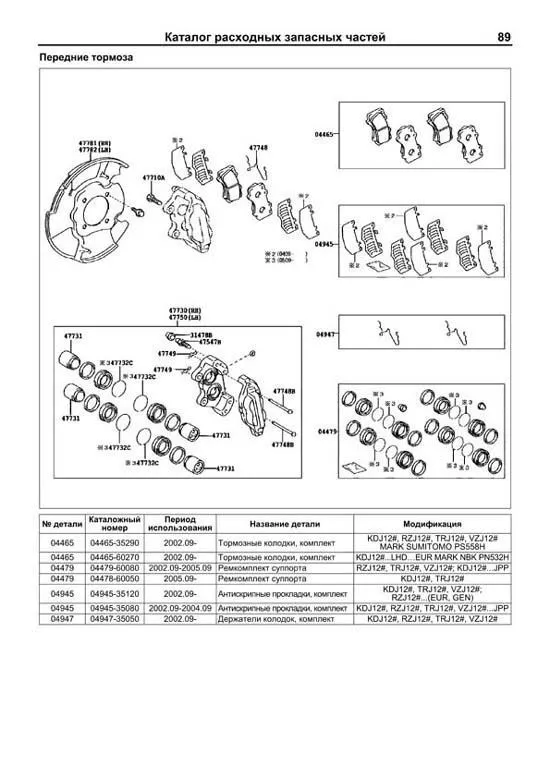

Каталог расходных запасных частей	76
Общая информация	76
Каталожные номера оригинальных запасных частей, используемых при техническом обслуживании и ремонте автомобиля	77

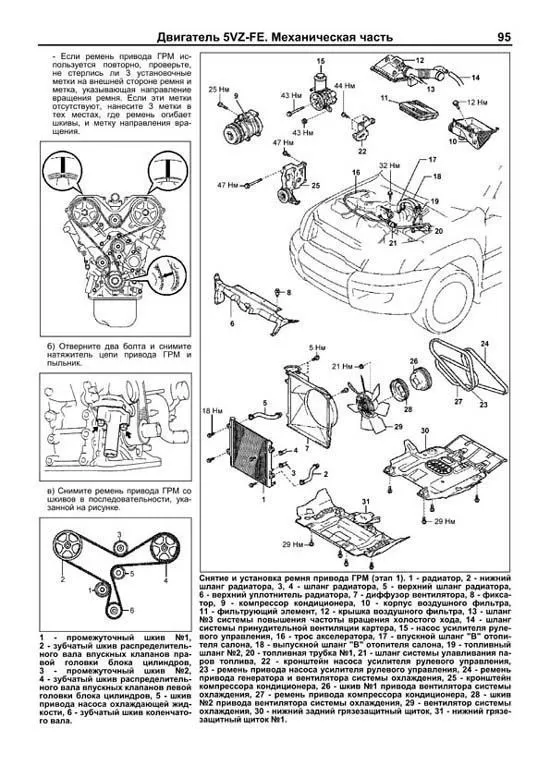

Двигатель 5VZ-FE. Механическая часть	93
Проверка и регулировка тепловых зазоров в приводе клапанов	93
Ремень привода ГРМ	94
Головка блока цилиндров	98
Блок цилиндров	105
Замена сальников коленчатого вала	105
Двигатель 3RZ-FE. Механическая часть	107
Проверка и регулировка тепловых зазоров в приводе клапанов	107
Цепь привода ГРМ и цепь привода балансирного механизма	109
Головка блока цилиндров	113
Блок цилиндров	119
Замена сальников коленчатого вала	119
Двигатель 2TR-FE. Механическая часть	120

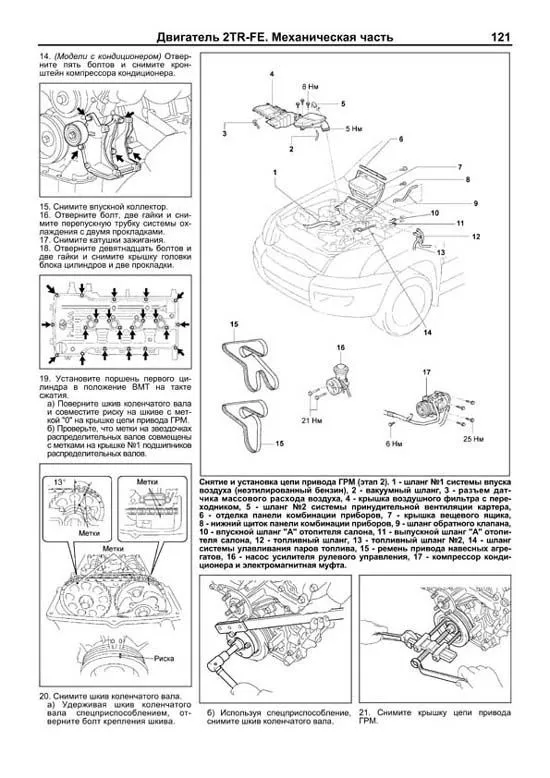

Цепь привода ГРМ	120
Головка блока цилиндров	127
Блок цилиндров	134
Замена сальников коленчатого вала	134
Двигатель 1KD-FTV. Механическая часть	135
Проверка и регулировка тепловых зазоров в приводе клапанов	135
Ремень привода ГРМ	135
Головка блока цилиндров	138
Блок цилиндров	145
Сальник крышки шестеренчатого механизма	145
Двигатель - общие процедуры ремонта	147
Головка блока цилиндров	147
Блок цилиндров	158
Система охлаждения	159
Проверка и замена охлаждающей жидкости	159
Насос охлаждающей жидкости	159
Термостат	162
Радиатор	163
Система смазки	164
Моторное масло и фильтр	164
Проверка давления масла	164
Масляный насос и масляный поддон	164
Маслоохладитель (5VZ-FE)	171
Маслоохладитель (3RZ-FE)	172
Маслоохладитель (1KD-FTV)	172
Масляные форсунки и обратные клапаны (1KD-FTV)	173
Система впрыска топлива бензиновых двигателей	174
Описание	174
Меры предосторожности	174
Система диагностирования	175
Топливная система	176
Форсунки	181
Система подачи воздуха	184
Система электронного управления	184
Система снижения токсичности	185
Топливная система дизельного двигателя	188
Замена топливного фильтра	188
Подогреватель топлива	188
Форсунки	188
Топливный насос высокого давления	191
Аккумулятор топлива	193
Электронная система управления дизельным двигателем	196
Меры предосторожности при работе с электронной системой управления	196
Проверка элементов системы электронного управления двигателем	196
Система снижения токсичности отработавших газов дизельного двигателя	199
Проверка элементов системы принудительной вентиляции картера	199
Проверка элементов системы рециркуляции отработавших газов	199
Каталитический нейтрализатор отработавших газов	201
Система турбонаддува дизельного двигателя	202
Описание	202
Предупреждения	202
Турбокомпрессор	202
Система запуска	206
Система зарядки	210
Автоматическая коробка передач A343F	213
Общие проверки	213
Диагностика КПП	213
Проверка гидротрансформатора и пластины привода гидротрансформатора	213
Замена датчика скорости №2 ("SP2")	214
Замена датчика температуры рабочей жидкости АКПП	214
Снятие и установка выключателя запрещения запуска двигателя	214
Блок клапанов	215
Трос управления коробкой передач	215
Трос управления клапаном-дросселем (модификации с двигателем 3RZ-FE)	216

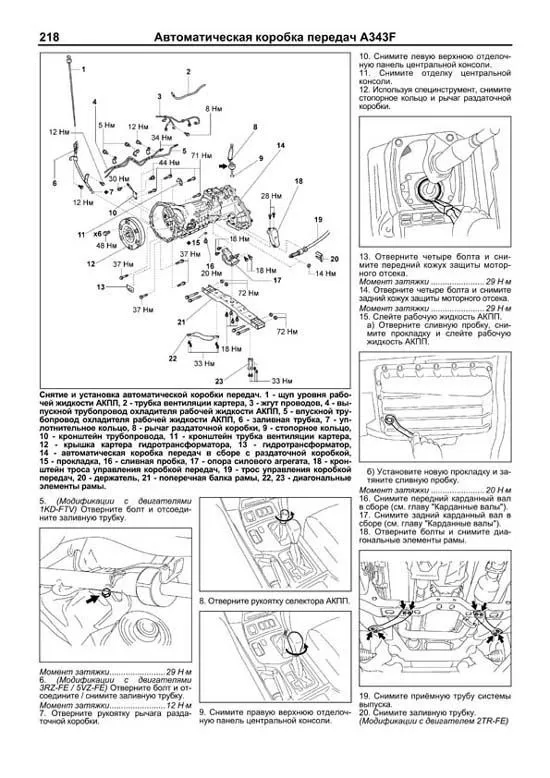

Снятие и установка коробки передач	217
Автоматическая коробка передач A750F	222
Общие проверки механизма переключения передач	222
Проверка гидротрансформатора и пластины привода гидротрансформатора	223
Замена датчика частоты вращения муфты повышающего планетарного ряда ("NT") и датчика скорости №2 ("SP2")	223
Замена датчика температуры рабочей жидкости АКПП	223
Снятие и установка выключателя запрещения запуска двигателя	223
Блок клапанов	224
Трос управления коробкой передач	224
Снятие и установка коробки передач	225

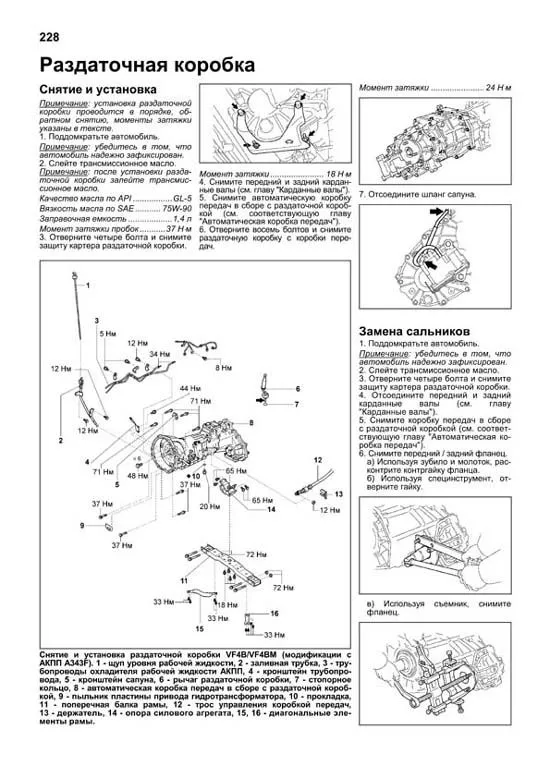

Раздаточная коробка	228
Снятие и установка	228
Замена сальников	228
Система управления электроприводом механизма блокировки межосевого дифференциала	231
Карданные валы	233
Приводные валы	236
Подвеска	240
Предварительные проверки	240
Регулировка углов установки передних колёс	240
Ступица переднего колеса и поворотный кулак	243
Стойка передней подвески	246

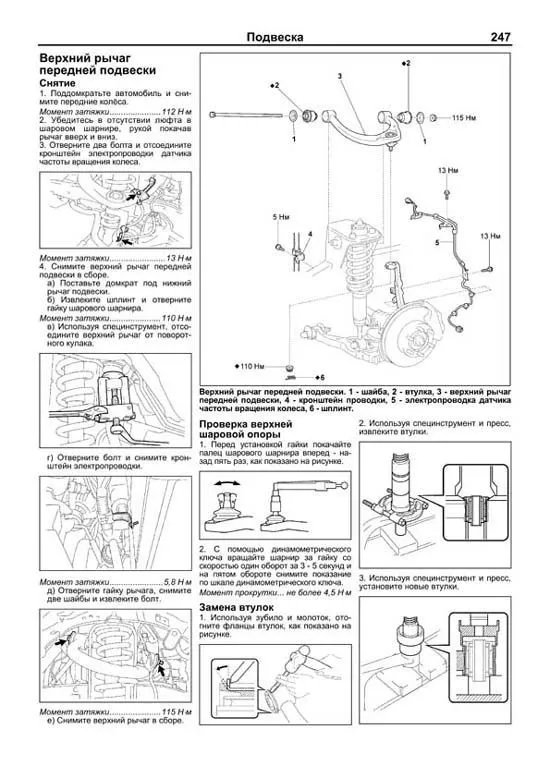

Верхний рычаг передней подвески	247
Нижний рычаг передней подвески	248
Стабилизатор поперечной устойчивости передней подвески	249
Редуктор переднего моста	249
Задний амортизатор	252
Пружина задней подвески (модификации без системы AHC)	253
Пневмоцилиндр (модификации с системой АНС)	254
Верхний рычаг задней подвески	255
Нижний рычаг задней подвески	256
Тяга Панара	256
Стабилизатор поперечной устойчивости задней подвески	256
Редуктор заднего моста	258
Система блокировки заднего дифференциала	260
Полуось	260
Рулевое управление	263
Проверка давления рабочей жидкости	263
Проверка люфта рулеdого колеса и усилия на рулевом колесе	263
Рулевая колонка	264
Насос усилителя рулевого управления (модификации с двигателем 2TR-FE)	269
Насос усилителя рулевого управления (модификации с двигателем 3RZ-FE)	271
Насос усилителя рулевого управления (модификации с двигателем 5VZ-FE)	272
Насос усилителя рулевого управления (модификации с двигателем 1KD-FTV)	273
Рулевой механизм	274
Замена рулевых тяг	277
Тормозная система	279
Прокачка тормозной системы	279
Проверка и регулировка педали тормоза	280
Вакуумный усилитель тормозов	281
Рычаг стояночного тормоза	283
Педаль тормоза - описание	283
Замена тормозных колодок передних тормозов	283
Передний тормозной механизм	283
Замена тормозных колодок задних тормозов	285
Задний тормозной механизм	285
Стояночный тормоз	287
Вакуумный насос (1KD-FTV)	289
Клапан перераспределения тормозных сил в зависимости от нагрузки на заднюю ось (LSPV)	289

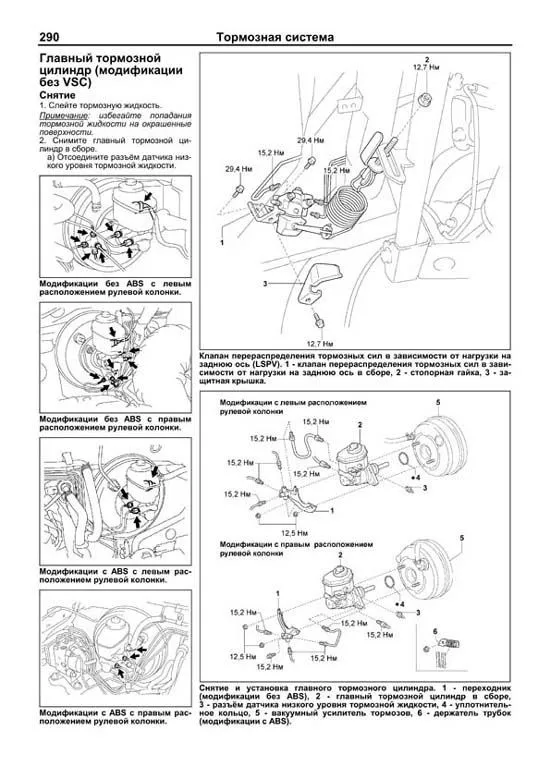

Главный тормозной цилиндр (модификации без VSC)	290
Модулятор давления (модификации с ABS)	291
Гидравлический блок (гидравлический усилитель тормозов и модулятор давления) (модификации с VSC)	292
Датчик частоты вращения колеса	292
Датчик отклонения от курса и замедления	292
Датчик углового положения рулевого колеса	292
Система самодиагностики	292

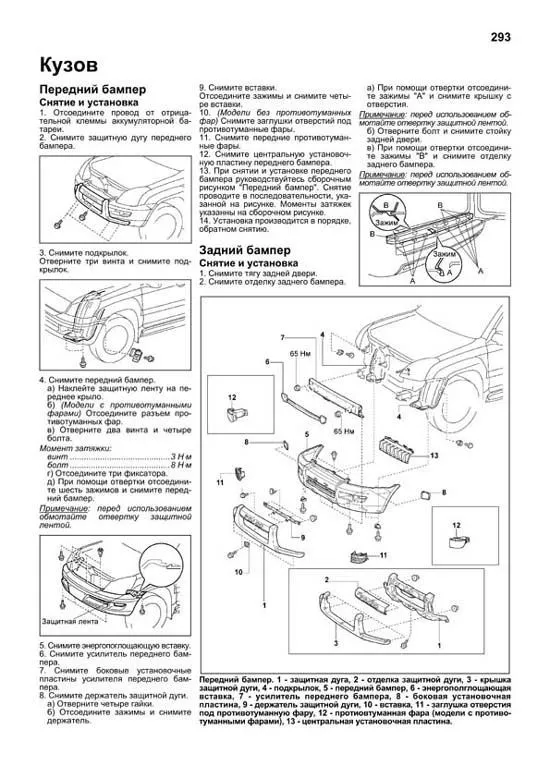

Кузов	293
Передний бампер	293
Задний бампер	293
Капот	294
Передняя дверь	295
Задняя боковая дверь	298
Задняя дверь	301
Лобовое стекло	304
Заднее боковое открывающееся стекло	306
Стекло задней двери	306
Люк	308
Панель приборов	310
Внутренняя отделка салона	310
Кондиционер, отопление и вентиляция	314
Меры безопасности при работе с хладагентом	314
Проверка количества хладагента	314
Вакуумирование, зарядка и проверка системы	315
Компрессор	317
Привод заслонки забора воздуха	318
Привод заслонки смешивания потоков воздуха	318
Привод направления потоков воздуха	319
Проверка резисторов	319
Проверка термисторов	319
Выключатель по давлению	319
Электромагнитный клапан заднего кондиционера	320
Реле системы кондиционирования, отопления и вентиляции	320
Вентилятор конденсатора	320
Вентилятор заднего конденсатора	320
Диагностика системы кондиционирования	320
Система пассивной безопасности (SRS)	323
Меры предосторожности при эксплуатации и проведении ремонтных работ	323
Накладка рулевого колеса и спиральный провод	324
Подушка безопасности пассажира	325
Шторки безопасности	325
Блок управления системой SRS	326
Передние датчики системы безопасности	326
Боковой датчик системы безопасности	327
Задний датчик системы безопасности	328
Датчик положения сиденья	329
Система предупреждения о непристегнутых ремнях безопасности водителя и переднего пассажира	329
Преднатяжитель ремней безопасности передних сидений	331
Преднатяжители ремней безопасности сиденья второго ряда	332
Преднатяжители ремней безопасности сиденья третьего ряда	333
Система диагностирования	333
Электрооборудование кузова	334
Расположение блоков реле и предохранителей	334
Комбинация приборов	340
Замок зажигания	341
Система предупреждения об оставленном в замке ключе	341
Система освещения	342
Стеклоочистители и стеклоомыватели	345
Система обогрева зеркал и стекла задней двери	347
Электрические стеклоподъемники	350
Центральный замок	351
Система дистанционного управления центральным замком	355
Люк	357
Система управления положением передних сидений	358
Система регулировки положения внешних зеркал	360
Обогреватели сидений	362
Аудиосистема и видеосистема	363
Звуковой сигнал	363
Схемы электрооборудования	365
Коды цветов проводов	365
Обозначения, применяемые на схемах электрооборудования	365
Коды точек заземления	365
Схемы электрооборудования	366
Схема 1.	366
Источник питания. Система MULTIPLEX
Схема 3.	376
Источник питания.
Система запуска (модели с двигателем 3RZ-FE)
Схема 4.	377
Источник питания.
Система запуска (модели с двигателем 2TR-FE).
Схема 5.	378
Источник питания. Система запуска (дизель)
Схема 6.	379
Источник питания.
Система зарядки (модели с двигателем 3RZ-FE)
Схема 7.	380
Источник питания.
Система зажигания (модели с двигателем 2TR-FE).
Схема 8.	381
Источник питания.
Система зарядки (модели с бензиновыми двигателями).
Схема 9.	382
Источник питания. Система зарядки (модели с двигателем 1KD–FTV, с 08.2004)
Схема 9.	383
Источник питания. Система управления двигателем (3RZ-FE, неэтилированный бензин, с 09.2002 до 07.2004)
Схема 10.	386
Источник питания. Система управления двигателем (3RZ-FE, этилированный бензин)
Схема 12.	388
Источник питания.
Система управления двигателем (2TR-FE).
Схема 13.	391
Источник питания.
Система управления двигателем (1KD–FTV)
Схема 14.	397
Источник питания. Система электронного управления АКПП (3RZ-FE, неэтилированный бензин)
Схема 15.	399
Источник питания. Система электронного управления АКПП (3RZ-FE, этилированный бензин)
Схема 17.	401
Источник питания. Система электронного управления АКПП (модели с бензиновыми двигателями).
Схема 18.	404
Источник питания. Система электронного управления АКПП (модели с двигателем 1KD-FTV)
Схема 21.	407
Источник питания.
Система поддержания скорости (1KD–FTV)
Схема 23.	408
Источник питания. Габариты и подсветка.
Схема 25.	411
Источник питания.
Указатели поворота и аварийная сигнализация.
Схема 26.	413
Источник питания. Стоп-сигналы.
Схема 27.	414
Источник питания. Противотуманные фары.
Задний противотуманный фонарь.
Схема 28.	415
Источник питания. Фонари заднего хода (модели с бензиновыми двигателями).
Схема 29.	416
Источник питания. Фонари заднего хода (дизель)
Схема 30.	417
Источник питания. Корректор фар.
Схема 31.	418
Источник питания. Очиститель фар.
Схема 37.	419
Источник питания.
Блокировка межосевого дифференциала.
Схема 38.	420
Источник питания. Блокировка заднего дифференциала.
Схема 39.	422
Источник питания.
Очиститель и омыватель лобового стекла.
Схема 40.	423
Очиститель и омыватель заднего стекла.
Схема 41.	424
Источник питания. Электропривод стеклоподъемников (модели без системы защиты от защемления).
Схема 43.	425
Источник питания. Разъем для подключения дополнительного оборудования (система дистанционного управления центральным замком)
Схема 44.	426
Источник питания. Электропривод люка.
Электропривод зеркал.
Схема 45.	427
Источник питания. Обогреватель зеркал заднего вида.
Схема 46.	428
Источник питания. Обогреватель заднего стекла.
Блокировка переключения.
Схема 47.	429
Источник питания. Звуковой сигнал. Прикуриватель.
Розетки.
Схема 48.	430
Источник питания. Электропривод сидений.
Схема 49.	431
Источник питания. Обогреватель сидений.
Схема 50.	432
Источник питания. Блок дополнительных указателей.
Схема 56.	433
Источник питания. Отопитель (вязкостного типа)
Схема 57.	434
Источник питания.
Кондиционер с автоматическим отопителем.
Схема 58.	438
Источник питания. Вентилятор конденсатора.
Кондиционер с ручным управлением.
Диагностика основных систем автомобиля	441
Диагностика системы управления двигателем	441
Диагностика АКПП	454
Диагностика систем ABS и VSC	457
Диагностика системы кондиционирования	462
Полезные ссылки	464
Подборка ссылок (в виде QR-кодов и url-ссылок) на интернет-ресурсы, содержащие наиболее интересную и грамотную информацию по Вашему автомобилю.

ПРИМЕРЫ ТЕКСТА ИЗ КНИГИ, БЕЗ ИЗОБРАЖЕНИЙ. ЭТИ ЖЕ СТРАНИЦЫ В ПОЛНОЦЕННОМ ВИДЕ В ФОРМАТЕ PDF ДОСТУПНЫ ПО ССЫЛКЕ

Пример текста из раздела " Руководство по эксплуатации ":

Блокировка дверей 1. В комплект входят три ключа: два главных и один дополнительный. В зависимости от комплектации возможны следующие комплекты ключей: для моделей с иммобилайзером и для моделей без иммобилайзера. Также комплекты ключей различаются в зависимости от того, установлена ли система дистанционного управления замками дверей или нет. Независимо от комплектации комплект ключей состоит из главного и дополнительного ключа. Главный ключ позволяет запустить двигатель, отпереть двери, в том числе заднюю дверь багажника и вещевой ящик. Дополнительный ключ позволяет отпереть двери, заднюю дверь и запустить двигатель, но не открывает вещевой ящик. При ремонте автомобиля в автосервисе рекомендуется отдавать дополнительный ключ представителям автосервиса, что позволит хранить документы в вещевом ящике. Модели с иммобилазером. Модели без иммобелайзера. 2. Для отпирания/запирания замка водительской двери снаружи в дверной замок необходимо вставить ключ и провернуть его вперед/назад. При этом одновременно отопрутся боковые двери и дверь багажника. Изнутри двери отпираются следующим способом: переведите рычаг блокировки замка двери в положение "UNLOCK", потяните ручку открывания двери и откройте дверь. Примечание: передние двери можно открыть, даже когда рычаг блокировки находится в положении "LOCK", потянув за ручку открывания двери. Передние двери снаружи можно запереть без ключа. Для этого изнутри переведите рычаг блокировки замка двери в положение "LOCK", потяните ручку отпирания двери и, удерживая ручку, закройте дверь. Примечание: в моделях с системой дистанционного управления замками дверей, если ключ оставлен в замке зажигания, то передние двери таким способом закрыть нельзя. Руководство по эксплуатации ВНИМАНИЕ: При проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система SRS), следует быть особенно внимательными, чтобы не повредить блок управления системы SRS. Во избежание случайного срабатывания подушек безопасности или преднатяжителей ремней перед началом работ установите колеса в положение прямолинейного движения и замок зажигания в положение "LOCK", отсоедините провод от отрицательной клеммы аккумулятора и подождите не менее 90 секунд (время разряда резервного питания). Не пытайтесь разбирать узел подушки безопасности или узел преднатяжителя ремня, т.к. в данных узлах нет деталей, требующих обслуживания. Если подушки безопасности и/или преднатяжители ремней срабатывали (разворачивались), то их нельзя отремонтировать и использовать повторно. Расположение компонентов в передней части салона. 1 рычаг регулировки положения рулевого колеса, 2 переключатель света фар и указателей поворота, 3 переключатель управления стеклоочистителем и омывателем, 4 замок зажигания, 5 выключатель аварийной сигнализации, 6 маршрутный компьютер или блок дополнительных указателей, 7 магнитола, 8 индикатор непристегнутого ремня переднего пассажира, 9 панель управления отопителем и кондиционером, 10 выключатель обогревателя стекла задней двери, 11 прикуриватель, 12 выключатели подогрева передних сидений, 13 выключатель блокировки межосевого дифференциала, 14 розетка для подключения дополнительного оборудования, 15 пепельница, 16 выключатель выбора "зимней" программы работы АКПП, 17 выключатель блокировки заднего дифференциала, 18 переключатель управления "круиз-контролем", 19 рычаг блокировки положения угла наклона рулевой колонки, 20 переключатель яркости подсветки панели приборов, 21 регулятор системы коррекции положения фар, 22 выключатель противотуманных фонарей, 23 выключатель обогревателя боковых зеркал, 24 панель управления положением боковых зеркал.

Пример текста из раздела " Подвеска ":

3. Используя пресс, установите новый сальник. Установка 1. Установите ступицу переднего колеса в сборе. Примечание: Будьте осторожны, чтобы не повредить ротор датчика частоты вращения колеса. Проверьте ротор датчика частоты вращения колеса на отсутствие повреждений. 2. Подсоедините верхний рычаг передней подвески. а) Подсоедините верхний рычаг и затяните гайку. Момент затяжки......................110 Н ?м б) Установите новый шплинт. 3. Подсоедините нижний рычаг передней подвески и затяните два болта. Момент затяжки......................225 Н ?м 4. Подсоедините наконечник рулевой тяги. а) Подсоедините наконечник рулевой тяги и затяните гайку. Момент затяжки........................91 Н ?м б) Установите новый шплинт. 5. Подсоедините стойку стабилизатора поперечной устойчивости передней подвески к поворотному кулаку и затяните гайку. Момент затяжки ....................... 70 Н ?м Примечание: если шаровой шарнир проворачивается вместе с гайкой, затяните гайку, удерживая палец шарнира шестигранным ключом. 6. Подсоедините датчик частоты вращения колеса. а) Подсоедините кронштейн электропроводки датчика к поворотному кулаку и затяните болт. Момент затяжки ....................... 13 Н ?м б) Подсоедините кронштейны троса датчика частоты вращения, показанные на рисунке. в) Подсоедините датчик частоты вращения и, используя шестигранный ключ, затяните болт. Момент затяжки ......................... 8 Н ?м 7. Затяните контргайку ступицы переднего колеса. а) Затяните контргайку. Момент затяжки ..................... 235 Н ?м б) Установите колпачок контргайки и шплинт. 8. Проверьте биение и осевой зазор подшипников ступиц колёс (см. раздел "Предварительные проверки"). 9. Установите колпачок для консистентной смазки подшипника. 10. Установите тормозной диск. 11. Установите тормозной механизм в сборе и тормозной диск (см. главу "Тормозная система"). 12. Подсоедините кронштейн трубки тормозной системы к поворотному кулаку и затяните болт. Момент затяжки ....................... 29 Н ?м 13. Используя специнструмент, подсоедините трубку тормозной системы к тормозному механизму. Момент затяжки ....................... 15 Н ?м 14. Прокачайте тормозную систему (см. главу "Тормозная система"). 15. Проверьте уровень тормозной жидкости в бачке и, при необходимости, долейте её (см. главу "Тормозная система"). 16. Убедитесь в отсутствии утечек в тормозной системе. 17. Установите передние колёса. Момент затяжки ..................... 112 Н ?м 18. Проверьте и при необходимости отрегулируйте углы установки передних колёс (см. раздел "Проверка и регулировка углов установки передних колёс"). 19. Убедитесь в правильности работы системы ABS. Замена болтов ступицы переднего колеса 1. Поддомкратьте автомобиль и снимите передние колёса. 2. Снимите тормозной механизм в сборе и тормозной диск (см. главу "Тормозная система"). 3. Используя специнструмент и отвёртку, извлеките болты из ступицы. 4. Установите болты в ступицу. а) Установите болты в отверстия ступицы. б) Используя шайбу, как показано на рисунке, чтобы не повредить ступицу, запрессуйте болты, затянув гайки. 5. Установите тормозной механизм в сборе и тормозной диск. 6. Прокачайте тормозную систему (см. главу "Тормозная система").

Пример текста из раздела " Рулевое управление ":

4. Установите крышку №2 и затяните четыре болта. Момент затяжки..........................5 Н ?м 5. Установите скользящую вилку. а) Установите скользящую вилку на промежуточный вал №1 и сдвиньте её вверх. б) Смещая вилку, установите её на промежуточный вал №2 и затяните два болта. Момент затяжки........................36 Н ?м 6. Установите задний кожух защиты моторного отсека и затяните шесть болтов. Момент затяжки........................29 Н ?м 7. Установите передний кожух защиты моторного отсека и затяните четыре болта. Момент затяжки........................29 Н ?м 8. Установите подрулевой комбинированный переключатель в сборе со спиральным проводом. а) Убедитесь в том, что передние колёса автомобиля стоят в направлении прямолинейного движения. б) Поверните спиральный провод рукой до упора против часовой стрелки. в) Поверните спиральный провод по часовой стрелке приблизительно на 2,5 оборота, совместив метки. Примечание: спиральный провод должен иметь возможность поворачиваться на 2,5 оборота в любом направлении. г) Установите комбинированный переключатель в сборе со спиральным проводом и заверните три винта. д) Подсоедините три разъёма к комбинированному переключателю. е) Подсоедините два разъёма к спиральному проводу. 9. Установите верхний и нижний кожухи рулевой колонки и заверните три винта. 10. Установите нижнюю отделку панели приборов. 11. Установите боковую отделочную панель. 12. Установите площадку для отдыха ноги. 13. Установите отделочную панель порога левой двери. 14. Установите рулевое колесо. а) Совместите метки на рулевом колесе и главном рулевом валу. б) Затяните гайку крепления рулевого колеса. Момент затяжки ....................... 50 Н ?м в) Подсоедините разъём. 15. Установите накладку рулевого колеса в сборе. Внимание: Не используйте детали подушки безопасности от других автомобилей. При необходимости замены, замените весь узел в сборе. Если накладка рулевого колеса упала, или на ней имеются трещины, вмятины или другие повреждения корпуса или разъёма, замените накладку в сборе. Устанавливая накладку, не допускайте создания проводами помехи другим деталям, а также зажимания проводов между другими деталями. а) Подсоедините разъём SRS к накладке рулевого колеса в сборе. б) Подсоедините два разъёма подушки безопасности. в) Установите накладку рулевого колеса, как показано на рисунке. г) Используя ключ TORX, затяните два винта. Момент затяжки ...................... 8,8 Н ?м 16. Установите правую нижнюю накладку рулевого колеса. 17. Установите левую нижнюю накладку рулевого колеса. 18. Убедитесь, что передние колёса автомобиля стоят в направлении прямолинейного движения. 19. Подсоедините провод к отрицательной клемме аккумуляторной батареи. 20. Убедитесь в отсутствии неисправностей в системе SRS. Насос усилителя рулевого управления (модификации с двигателем 2TR-FE) Снятие Примечание: При использовании тисков, не затягивайте их слишком сильно. При сборке нанесите рабочую жидкость усилителя рулевого управления на детали, обозначенные стрелками на сборочном рисунке "Разборка и сборка насоса усилителя рулевого управления". 1. Слейте рабочую жидкость. 2. Снимите ремень привода навесных агрегатов. 3. Отсоедините возвратный шланг. а) Используя плоскогубцы, снимите хомут. Примечание: при сборке на детали, отмеченные стрелками, нанесите рабочую жидкость усилителя рулевого управления. б) Отсоедините возвратный шланг от бачка. 4. Отсоедините нагнетательный трубопровод. а) Отверните перепускной болт и отсоедините нагнетательный трубопровод от насоса. б) Снимите прокладку с нагнетательного трубопровода.

Пример текста из раздела " Тормозная система ":

б) С помощью сжатого воздуха извлеките поршень из тормозного цилиндра. Внимание: при подаче сжатого воздуха не держите пальцы перед поршнем. 3. Используя отвёртку, снимите манжету поршня. Примечание: оберните жало отвертки изолентой. Проверка 1. Измерьте толщину накладок тормозных колодок. Номинальная толщина............10,0 мм Минимальная толщина..............1,0 мм Если толщина накладки не превышает минимальной толщины или если имеются следы неравномерного износа, то замените колодку. 2. Используя микрометр, измерьте толщину тормозного диска. Номинальная толщина............18,0 мм Минимальная толщина............16,0 мм Если толщина тормозного диска не превышает минимальной, то замените его. Если на диске имеются глубокие риски, задиры или следы неравномерного износа, то замените или проточите диск. 3. Временно затяните три гайки крепления колеса и, используя стрелочный индикатор, измерьте биение тормозного диска на расстоянии 10 мм от края. Момент затяжки ..................... 110 Н ?м Максимальное биение диска ..... 0,2 мм Если биение равно максимальному значению или больше, то проверьте осевой люфт колёсных подшипников и биение ступицы. Если люфт подшипников и биение ступицы соответствуют норме, то отрегулируйте биение диска или проточите его. 4. При необходимости отрегулируйте биение тормозного диска. а) Снимите скобу с тормозного щита. б) Отверните колёсные гайки и снимите диск. Снова установите диск, повернув его на 1/6 оборота от его первоначального положения на ступице, затем затяните колёсные гайки. Момент затяжки ..................... 112 Н ?м Снова измерьте биение тормозного диска. Запишите величину биения и отметьте положение диска на ступице. в) Повторите операцию пункта "б" в трёх оставшихся положениях. г) Если в каком-либо положении величина биения диска меньше, чем 0,2 мм, то установите тормозной диск в этом положении. д) Если величина биения, измеренная при проверке по пунктам "б" и "в", оказывается больше, чем 0,2 мм, то замените тормозной диск и повторите процедуру проверки биения. е) Установите суппорт и затяните два болта. Момент затяжки ..................... 105 Н ?м Сборка Сборка проводится в порядке, обратном разборке, моменты затяжки указаны в тексте подраздела "Разборка". Примечание: нанесите соответствующую консистентную смазку в местах, указанных стрелками на рисунке "Задний тормозной механизм". Суппорт задних тормозов. 1 удерживающая пластина колодки, 2 перепускной болт, 3 тормозной шланг, 4 направляющий палец, 5 скоба суппорта, 6 штуцер прокачки, 7 колпачок, 8 сальник, 9 поршень, 10 чехол, 11 прокладка, 12 антискрипная прокладка, 13 тормозная колодка, 14 индикатор износа прокладки, 15 удерживающая пластина колодки, 16, 17 втулка, 18 шайба, 19 заглушка, 20 шайба, 21 тормозной диск. Примечание: при сборке на детали, отмеченные стрелками, нанесите литиевую консистентную смазку.

Пример текста из раздела " Кузов ":

Передний бампер Снятие и установка 1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи. 2. Снимите защитную дугу переднего бампера. 3. Снимите подкрылок. Отверните три винта и снимите подкрылок. 4. Снимите передний бампер. а) Наклейте защитную ленту на переднее крыло. б) (Модели с противотуманными фарами) Отсоедините разъем противотуманных фар. в) Отверните два винта и четыре болта. Момент затяжки: винт ...........................................3 Н ?м болт ...........................................8 Н ?м г) Отсоедините три фиксатора. д) При помощи отвертки отсоедините шесть зажимов и снимите передний бампер. Примечание: перед использованием обмотайте отвертку защитной лентой. 5. Снимите энергопоглощающую вставку. 6. Снимите усилитель переднего бампера. 7. Снимите боковые установочные пластины усилителя переднего бампера. 8. Снимите держатель защитной дуги. а) Отверните четыре гайки. б) Отсоедините зажимы и снимите держатель. 9. Снимите вставки. Отсоедините зажимы и снимите четыре вставки. 10. (Модели без противотуманных фар) Снимите заглушки отверстий под противотуманные фары. 11. Снимите передние противотуманные фары. 12. Снимите центральную установочную пластину переднего бампера. 13. При снятии и установке переднего бампера руководствуйтесь сборочным рисунком "Передний бампер". Снятие проводите в последовательности, указанной на рисунке. Моменты затяжек указанны на сборочном рисунке. 14. Установка производится в порядке, обратном снятию. Задний бампер Снятие и установка 1. Снимите тягу задней двери. 2. Снимите отделку заднего бампера. а) При помощи отвертки отсоедините зажимы "А" и снимите крышку с отверстия. Примечание: перед использованием обмотайте отвертку защитной лентой. б) Отверните болт и снимите стойку задней двери. в) При помощи отвертки отсоедините зажимы "В" и снимите отделку заднего бампера. Примечание: перед использованием обмотайте отвертку защитной лентой. Кузов Передний бампер. 1 защитная дуга, 2 отделка защитной дуги, 3 крышка защитной дуги, 4 подкрылок, 5 передний бампер, 6 энергополглощающая вставка, 7 усилитель переднего бампера, 8 боковая установочная пластина, 9 держатель защитной дуги, 10 вставка, 11 заглушка отверстия под противотуманную фару, 12 протиовтуманная фара (модели с противотуманными фарами), 13 центральная установочная пластина.
