Проблемы с двигателем. Часть 2

26.09.2015

Suzuki Jimny. Нестабильная работа двигателя

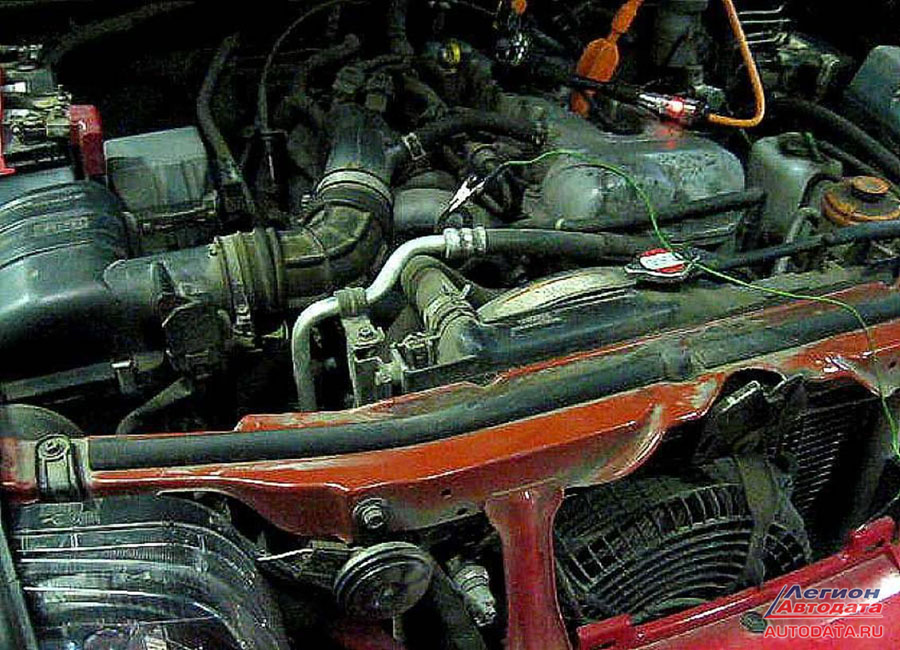

Когда этот автомобиль заезжал к нам в бокс для проведения диагностики и выявления причины: "плохо работает мотор", то уже сразу - "на слух и на нюх" подозрения упали на работоспособность системы зажигания. Но требуется инструментальная проверка. К чему и приступили: на фото вы видите подключенный к системе зажигания осциллограф Постоловского, пробник (иголка на проводе на одном конце, и с "крокодилом" на "земле" на втором конце - это самая примитивная и быстрая экспресс проверка пробоев высоковольтного провода: заводим мотор, ведём по проводу или наконечнику иголкой и, если где-то "пробивает", то мы визуально видим место пробоя. Хочу обратить внимание, что иголка не для прокалывания провода - не стоит так делать, потом место прокола будет служить для попадания влаги вовнутрь провода и приведет к коррозии провода - иголка для того, чтобы можно было подлезть в самые труднодоступные места).

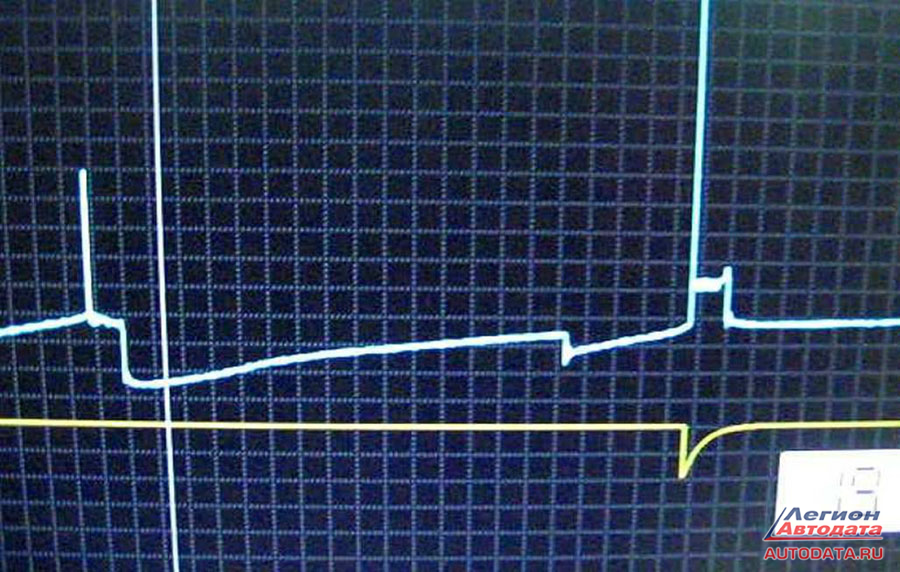

Осциллограмма подтвердило первоначальное предположение - "не работает один из цилиндров":

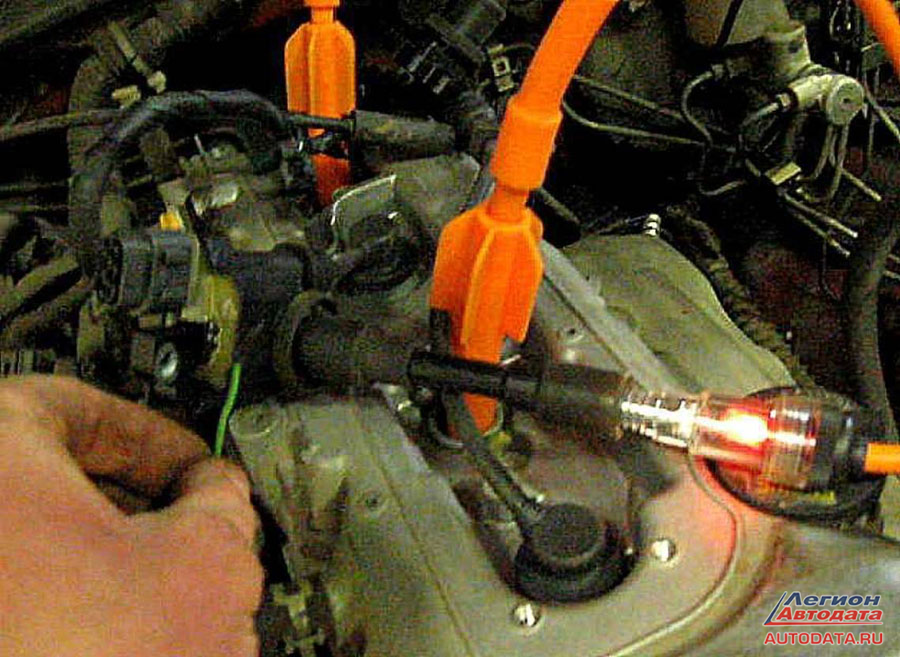

А для вычисления более точного места неисправности - провел дополнительные работы (фото ниже).

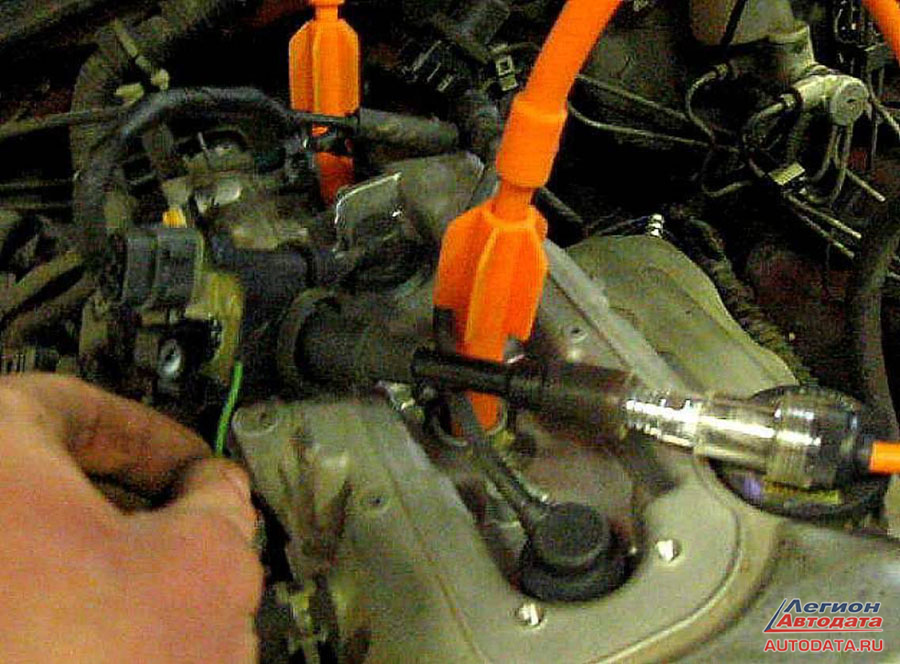

Это так называемый "разрядник", или, если быть точным: "Высоковольтный искровой разрядник. Предназначен для экспресс-проверки работоспособности и оценки пробивной способности систем зажигания со статическим распределением высоковольтной энергии, то есть, систем с двухвыводными катушками зажигания (DIS, Waste Spark Ignition Systems) и систем с индивидуальными катушками зажигания COP (Coil On Plug Ignition Systems), CNP (Coil Near Plug Ignition Systems)". Приобрёл я его в компании Ам-Евро у Газетина Сергея Павловича, и не жалею - это незаменимый помощник при проведении подобных работ по определению неисправности.

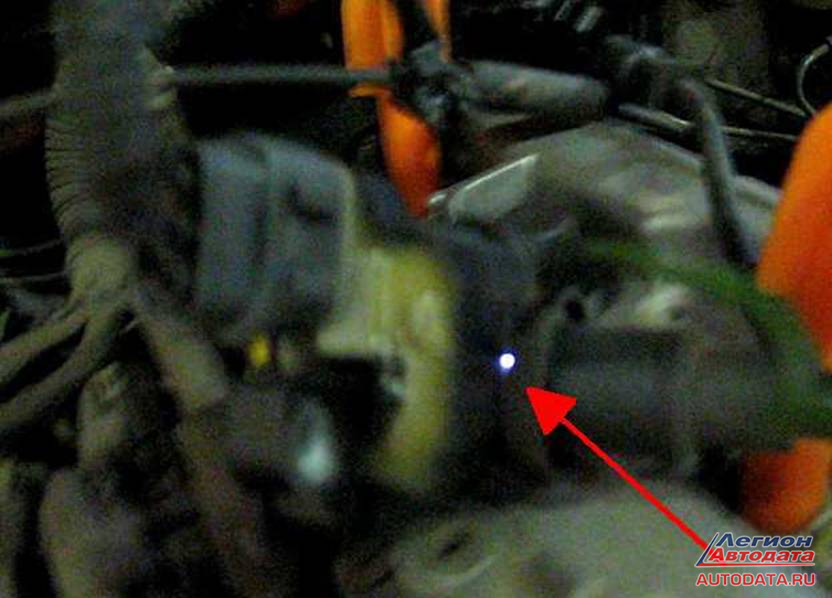

И вот находится место пробоя: между корпусом катушки зажигания и наконечником:


Видео о проделанной работе:


По рассматриваемой теме о системах зажигания можно дополнительно прочитать:
cтатьи Владимира Постоловского "Системы индивидуального зажигания" ( часть 1, часть 2, "Общие принципы системы зажигания"




Кудрявцев Михаил Евгеньевич
(ник на форуме - AVTEL)
автосервис "ВТС"
Москва, ул.Суздальская, д.9
+7 (916) 626-71-98
http://mmctuning.ru/
